G. Kalibrieren des Lötkolbens
Das System ist von Werk aus kalibriert, doch es kann hin und wieder nötig sein, diese Einstellungen
nachzuregeln. Das kann dann mit folgenden Schritten getan werden.
1. Schalten Sie den Lötkolben an.
2. Stellen Sie die Temperatur ein, die Sie gerne kalibrieren möchten und platzieren Sie die
Lötspitze auf einem genauen externen Temperatursensor.
3. Die Ergebnisse des externen Sensors sollten in etwa mit denen der Anlage übereinstimmen.
4. Bestehen große Unterschiede zwischen einem externen Sensor und der Anzeige, besteht die
Möglichkeit den Temperaturfühler zu rekalibrieren.

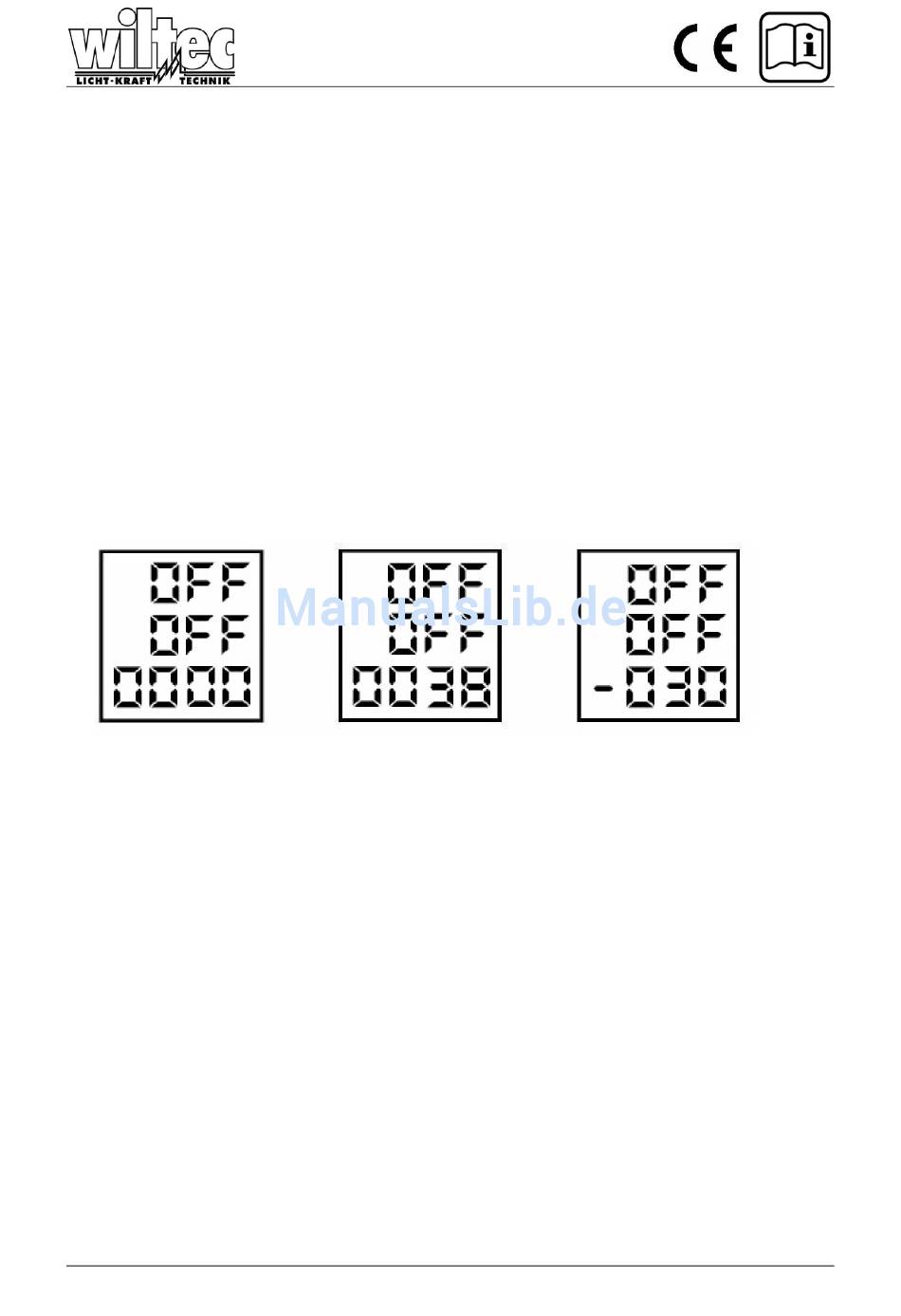

5. Wenn Sie den Lötkolben kalibrieren wollen, stellen Sie sicher, dass die Heißluftpistole ausge-
schaltet ist (Die Displays „6" und „7" zeigen „OFF"). Halten Sie den Luftstromregler „UP" so-
lange gedrückt, bis „0000" angezeigt wird.
6. Verändern Sie die Temperatur mittels der „UP" und „DOWN" der Temperaturregelung des
Lötkolbens.
7. Eine Null zeigt an, dass keine Werte zur aktuellen Temperatur zugerechnet werden. Ein Minus
im Display zeigt an, dass ein Wert von der aktuellen Temperatur abgezogen wird.
8. Bestätigen Sie die Einstellungen, indem Sie den „DOWN"-Knopf der Luftstromregelung drü-
cken.
Ein Beispiel:
§
Ein externer Sensor zeigt zwischen 248 und 252 Grad an.
§
Die eingestellte und am Gerät angezeigte Temperatur beträgt 300 Grad.
§
300 – 248 = 52 . Um die korrekte Anzeige zu haben, müssen 52 Grad dazu gegeben werden.
§
Versetzen Sie das Gerät in den Kalibrierungsmodus.
§
Stellen Sie von „0000" auf „0052".
§
Verlassen Sie den Kalibrierungsmodus.
§
Die Anzeige sollte nun wieder korrekt sein.
© by WilTec Wildanger Technik GmbH
http://www.wiltec.info
Seite 10
