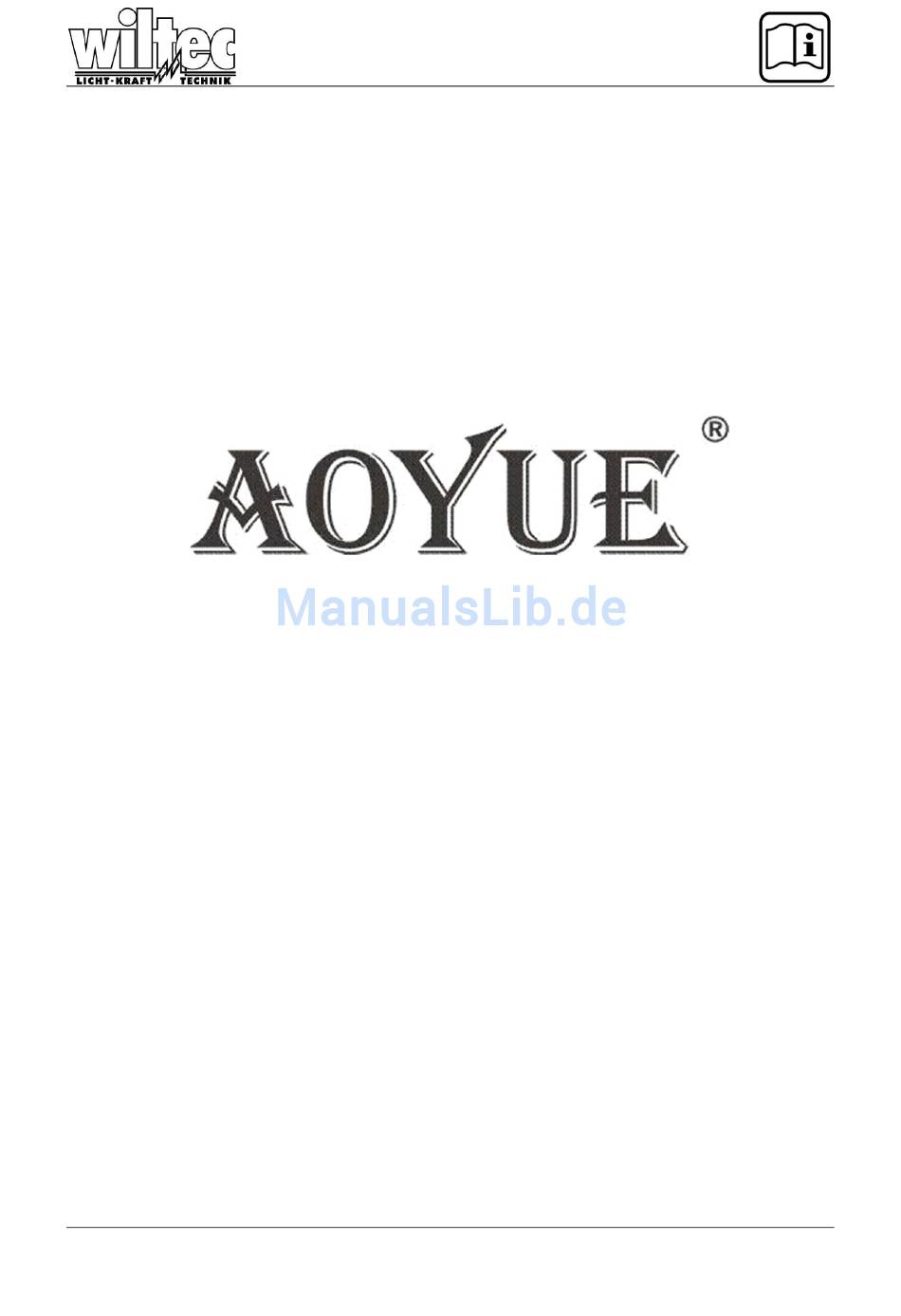

Bedienungsanleitung
INT2703A+

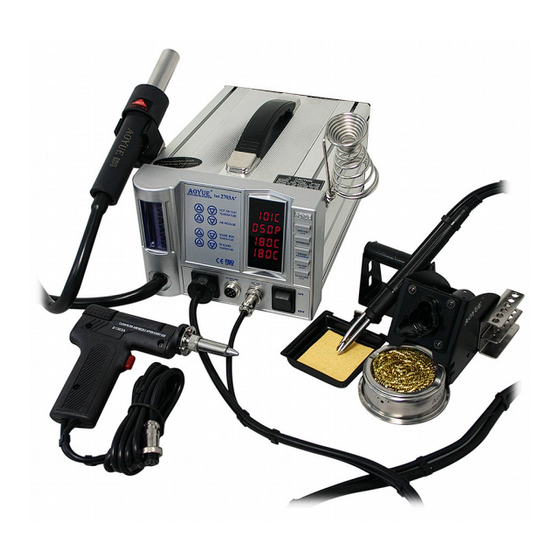

SMD Repairing System
-Bleifrei-
ARTIKEL 902703
Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten
Read and follow the operating instructions and safety information before using for the first time.
Avant la mise en service, lisez le mode d'emploi et les consignes de sécurité et respectez-les.
Technische Änderungen vorbehalten!
Durch stetige Weiterentwicklungen können Abbildungen, Funktionsschritte und technische Daten ge-
ringfügig abweichen.
Aktualisierung der Dokumentation
Haben Sie Vorschläge zur Verbesserung oder haben Sie Unregelmäßigkeiten festgestellt, nehmen Sie
bitte Kontakt mit uns auf.
© by WilTec Wildanger Technik GmbH
Seite 1
http://www.WilTec.de
http://www.aoyue.eu
http://www.teichtip.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für WilTec AOYUE INT2703A+
Inhaltszusammenfassung für WilTec AOYUE INT2703A+
- Seite 1 Durch stetige Weiterentwicklungen können Abbildungen, Funktionsschritte und technische Daten ge- ringfügig abweichen. Aktualisierung der Dokumentation Haben Sie Vorschläge zur Verbesserung oder haben Sie Unregelmäßigkeiten festgestellt, nehmen Sie bitte Kontakt mit uns auf. © by WilTec Wildanger Technik GmbH Seite 1 http://www.WilTec.de http://www.aoyue.eu http://www.teichtip.de...
- Seite 2 Die in diesem Dokument enthalten Informationen können sich jederzeit ohne vorherige Ankündigung ändern. Kein Teil dieses Dokuments darf ohne die vorherige schriftliche Einwilligung von der WilTec Wildanger Technik GmbH kopiert oder in sonstiger Form vervielfältigt werden. Die WilTec Wildanger Technik GmbH übernimmt keine Haftung für eventuelle Fehler in diesem Benutzerhandbuch oder den Anschlussdiagrammen.
- Seite 3 Für die Einhaltung ortsbezogener Sicherheits- und Einbaubestimmungen ist der Betreiber verantwortlich. (Fragen Sie eventuell einen Elektrofachmann) • Bei einem eventuellen Ausfall des Gerätes dürfen Reparaturarbeiten nur durch einen Elektro- fachmann oder durch den WilTec-Kundendienst durchgeführt werden. © by WilTec Wildanger Technik GmbH Seite 3 http://www.WilTec.de http://www.aoyue.eu...
- Seite 4 Sie es öffnen. Beim Löten entstehen potentiell schädliche Dämpfe. Löten Sie nur an einem gut belüfteten Arbeitsplatz, um schädliche Konzentrationen zu vermeiden. Nehmen Sie keine baulichen Veränderungen am Gerät vor. © by WilTec Wildanger Technik GmbH Seite 4 http://www.WilTec.de http://www.aoyue.eu...
- Seite 5 Es können 5 verschiedene Reworking Profile gespeichert werden, sodass automatisch ein konstantes Arbeiten gewährleistet werden kann. Das einzigartige und innovative Design mit digitaler Steuerung und Display bietet Präzision und Si- cherheit und entspricht allen nötigen Anforderungen für ein problemloses Reworken. © by WilTec Wildanger Technik GmbH Seite 5 http://www.WilTec.de http://www.aoyue.eu...
- Seite 6 Kompatibel mit vielen verschiedenen Lötspitzen. • 5 programmierbare Profile • Heizelement und Lötspitze kombiniert in einer Komponente, dadurch wird ein einfaches Auswechseln garantiert • Benutzer konfigurierbare Auto Sleep Funktion © by WilTec Wildanger Technik GmbH Seite 6 http://www.WilTec.de http://www.aoyue.eu http://www.teichtip.de...
- Seite 7 Lieferumfang © by WilTec Wildanger Technik GmbH Seite 7 http://www.WilTec.de http://www.aoyue.eu http://www.teichtip.de...
- Seite 8 2. Verbinden Sie den Vakuum Schlauch mit der dafür vorgesehenen Buchse (Position 7 Ab- bildung) 3. Platzieren Sie die Entlötpistole am dafür vorgesehenen Halter, um die Nutzung vorzube- reiten. © by WilTec Wildanger Technik GmbH Seite 8 http://www.WilTec.de http://www.aoyue.eu http://www.teichtip.de...
- Seite 9 14. Lötkolben Ein und Ausschalter 15. Rauchabsaugung Ein- und Ausschalter 16. Heißluftkolben Luftstromanzeige / Automatik Display 17. Heißluftkolben Funktionsschalter 18. Heißluftkolben Temperaturanzeige / Automatik Display 19. Heißluftkolben Ein- und Ausschalter © by WilTec Wildanger Technik GmbH Seite 9 http://www.WilTec.de http://www.aoyue.eu http://www.teichtip.de...
- Seite 10 Die Anzeige auf dem Display ändert sich während dieser Zeit auf „Cool“. Wenn die Temperatur auf 90° C gesenkt ist, wird sich die Display Anzeige auf „OFF“ ändern. 9. Schalten Sie die Anlage aus. 10. Ziehen Sie den Netzstecker. © by WilTec Wildanger Technik GmbH Seite 10 http://www.WilTec.de http://www.aoyue.eu...
- Seite 11 Nachdem die Temperatur von Segment A erreicht worden ist, läuft ein Countdown ab. Ist nach der voreingestellten Zeit 0 erreicht, wird das nächste Segment gestartet, bis das komplette Programm durchgelaufen ist. Nach Ende des Programms startet automatisch der Cool-Down-Prozess. © by WilTec Wildanger Technik GmbH Seite 11 http://www.WilTec.de http://www.aoyue.eu...
- Seite 12 7. Sie können mit dem Arbeiten beginnen, wenn die gewünschte Temperatur erreicht ist. 8. Wenn Sie die Arbeiten abgeschlossen haben, schalten Sie die Rauchabsaugung aus. 9. Schalten Sie die Lötkolbenfunktion aus. 10. Lassen Sie den Lötkolben abkühlen, bevor Sie ihn einpacken. © by WilTec Wildanger Technik GmbH Seite 12 http://www.WilTec.de http://www.aoyue.eu...
- Seite 13 Entlötpistole wird sich nun automatisch auf eine Temperatur von 350° C aufheizen. (Grund- einstellung) 5. Stellen Sie die Temperatur der Entlötpistole auf den gewünschten Wert mit Hilfe des Reglers (auf der Abbildung Position 4) © by WilTec Wildanger Technik GmbH Seite 13 http://www.WilTec.de http://www.aoyue.eu...
- Seite 14 Das System wechselt nun in den Standby-Modus. 6. Um die Funktion ein- oder auszuschalten, befolgen Sie einfach Schritte 1-5. 7. Die Einstellung beleibt solange gespeichert, bis sie wieder geändert wird. © by WilTec Wildanger Technik GmbH Seite 14 http://www.WilTec.de http://www.aoyue.eu...
- Seite 15 Sie können eine Zeit zwischen 1-60 min einstellen. Wenn Sie 0 einstellen, ist die Stand- by-Funktion deaktiviert. 5. Bestätigen Sie die Einstellungen, indem Sie den "Down" Taster der Entlötfunktion ("5") drü- cken. © by WilTec Wildanger Technik GmbH Seite 15 http://www.WilTec.de http://www.aoyue.eu...
- Seite 16 § Stellen Sie von „010“ auf „060“.(10+50=60) indem Sie den Einstellungstaster (Position 4 Ab- bildung) betätigen. § Verlassen Sie den Kalibrierungsmodus. § Die Anzeige sollte nun wieder korrekt sein. © by WilTec Wildanger Technik GmbH Seite 16 http://www.WilTec.de http://www.aoyue.eu http://www.teichtip.de...
- Seite 17 Wiltec Artikelnr Beschreibung 10094 Heißluft Heizelement 30106S Plastik Griff Heißluftkolben S009 Heißluftkolben 20962 Heißluftkolben Metall Rohr B012 Lötkolben komplett C005 Entlötpistole Heizelement 3072D Plastik Griff Entlötpistole B1003 Entlötpistole kompletter Griff © by WilTec Wildanger Technik GmbH Seite 17 http://www.WilTec.de http://www.aoyue.eu http://www.teichtip.de...
- Seite 18 1. Lötkolben ist nicht, oder nicht richtig verbunden 2. Lötspitze ist defekt und muss ausgetauscht werden. Auf dem Dis- play erscheint „PLUG“ 3. Kontakte des Lötkolben oder der Lötspitze sind beschädigt © by WilTec Wildanger Technik GmbH Seite 18 http://www.WilTec.de http://www.aoyue.eu...
- Seite 19 2. Reinigen Sie die Filterfeder und wechseln Sie die Filter, wenn Sie verunreinigt sind. 3. Der Lotweg in der Pistole kann bei Bedarf mit der Reinigungsnadel gereinigt werden. Explosionszeichnung Entlötpistole © by WilTec Wildanger Technik GmbH Seite 19 http://www.WilTec.de http://www.aoyue.eu...
- Seite 20 Pistolenkörper. Drücken Sie den Filter Dock zurück an seinen Platz bis Sie ein klicken (einrasten) verneh- men. Das Klicken besagt dass der Filter Dock wieder gesichert ist. © by WilTec Wildanger Technik GmbH Seite 20 http://www.WilTec.de http://www.aoyue.eu http://www.teichtip.de...
- Seite 21 Setzen Sie die Düse wieder ein und schieben Sie die Abdeckung wieder an die vorgesehene Position. Ziehen Sie die Sicherungsschraube wieder richtig fest, damit keine Luft entweichen kann. Ist die Sicherungsschraube nicht richtig fest gedreht, kann die Entlötpistole sich nicht mehr richtig aufheizen. © by WilTec Wildanger Technik GmbH Seite 21 http://www.WilTec.de http://www.aoyue.eu...
-
Seite 22: Allgemeine Hinweise Und Wartung
Lötspitze. Lassen Sie die Lötspitze noch etwas auskühlen. Verbleibende Rückstände, wie etwa gelbe Verfärbungen, können nun mit Isopropanol Alkohol entfernt werden. VORSICHT: Benutzen Sie bitte niemals eine Feile, um etwaige Rückstände zu entfernen! © by WilTec Wildanger Technik GmbH Seite 22 http://www.WilTec.de http://www.aoyue.eu http://www.teichtip.de... - Seite 23 Sie die Filter und reinigen Sie die Düse und das Heizele- ment. Hinweis Wenn die Saugleistung der Entlötpistole deutlich abnimmt, reini- gen Sie Düse und das Heizelement mit der Reinigungsnadel. © by WilTec Wildanger Technik GmbH Seite 23 http://www.WilTec.de http://www.aoyue.eu http://www.teichtip.de...
- Seite 24 Befestigen und verbinden Sie die Anschlussklemmen und das Erdungskabel. Achten Sie dabei darauf, dass die Kabel nirgendwo scheuern. Nun kann der Handgriff in umgekehrter Reihenfolge des Zerlegens wieder zusammengesetzt werden. © by WilTec Wildanger Technik GmbH Seite 24 http://www.WilTec.de http://www.aoyue.eu...
- Seite 25 Problem 2: Heißluft Temperaturdisplay zeigt immer eine Temperatur über 500°C an Beschreibung: Das Display zeigt konstant eine Temperatur über 500°C an und nach kurzer Zeit zeigt es „Err 1“ an © by WilTec Wildanger Technik GmbH Seite 25 http://www.WilTec.de http://www.aoyue.eu...
- Seite 26 Schalten Sie das Gerät ein und aus während Sie die Taste „Heißluft Temperatur senken“ gedrückt halten, bis die Anzeige fertig gelaufen ist, um das Gerät auf die Werkseinstellung zurück zu setzen. © by WilTec Wildanger Technik GmbH Seite 26 http://www.WilTec.de http://www.aoyue.eu...
- Seite 27 © by WilTec Wildanger Technik GmbH Seite 27 http://www.WilTec.de http://www.aoyue.eu http://www.teichtip.de...
- Seite 28 1616 15 x 15 91919 1919 18 x 18 912828 2828 27 x 27 913636 3636 35 x 35 913939 3939 38 x 38 914141 4141 40 x 40 © by WilTec Wildanger Technik GmbH Seite 28 http://www.WilTec.de http://www.aoyue.eu http://www.teichtip.de...
- Seite 29 11.5 x 14 91135 1135 17.5 x 17.5 17.5 17.5 91136 1136 20 x 20 91137 1137 25 x 25 91138 1138 30 x 30 91189 1189 34 x 34 © by WilTec Wildanger Technik GmbH Seite 29 http://www.WilTec.de http://www.aoyue.eu http://www.teichtip.de...
- Seite 30 7.5 x 15 91134 1134 7.5 x 18 91257 1257 11 x 21 11.7 91258 1258 7.6 x 12.7 11.7 91259 1259 13 x 28 13.5 91260 1260 8.6 x 18 © by WilTec Wildanger Technik GmbH Seite 30 http://www.WilTec.de http://www.aoyue.eu http://www.teichtip.de...
- Seite 31 TSOL Package Size (mm) Length L (mm) Width W (mm) Artikelnummer 91185 1185 13 x 10 11.9 91186 1186 18 x 10 18.5 91187 1187 18.5 x 8 11.7 18.2 © by WilTec Wildanger Technik GmbH Seite 31 http://www.WilTec.de http://www.aoyue.eu http://www.teichtip.de...
-
Seite 32: Inhaltsverzeichnis
29.5 29.5 91263 1263 28 x 40 27.7 39.7 91265 1265 32 x 32 32.2 32.2 91264 1264 40 x 40 40.2 40.2 42.5 x 91215 1215 42.5 42.5 42.5 © by WilTec Wildanger Technik GmbH Seite 32 http://www.WilTec.de http://www.aoyue.eu http://www.teichtip.de... -
Seite 33: Product Code Aoyue Package
17 x 17 13.6 13.6 18.2 18.2 91181 1181 19 x 19 19.2 19.2 91182 1182 24 x 24 24.2 24.2 91203 1203 35 x 35 30.6 30.6 35.2 35.2 © by WilTec Wildanger Technik GmbH Seite 33 http://www.WilTec.de http://www.aoyue.eu http://www.teichtip.de... - Seite 34 Product Code Aoyue Package Length Nozzle Artikelnummer Model Size L (mm) Type (mm) (mm) 91183 1183 15 x 8 16.1 91184 1184 18 x 8 91214 1214 10 x 26 © by WilTec Wildanger Technik GmbH Seite 34 http://www.WilTec.de http://www.aoyue.eu http://www.teichtip.de...
- Seite 35 Mülltonne gekennzeichnet worden. Dieses Symbol besagt, dass dieses Gerät nicht über den Hausmüll entsorgt werden darf. Bei der deutschen Registrierungsstelle EAR hat sich die Firma WilTec Wildanger Technik GmbH unter der WEEE-Registrierungsnummer DE45283704 registrieren lassen. Entsorgung von gebrauchten elektrischen und elekt- ronischen Geräten (Anzuwenden in den Ländern der...
-
