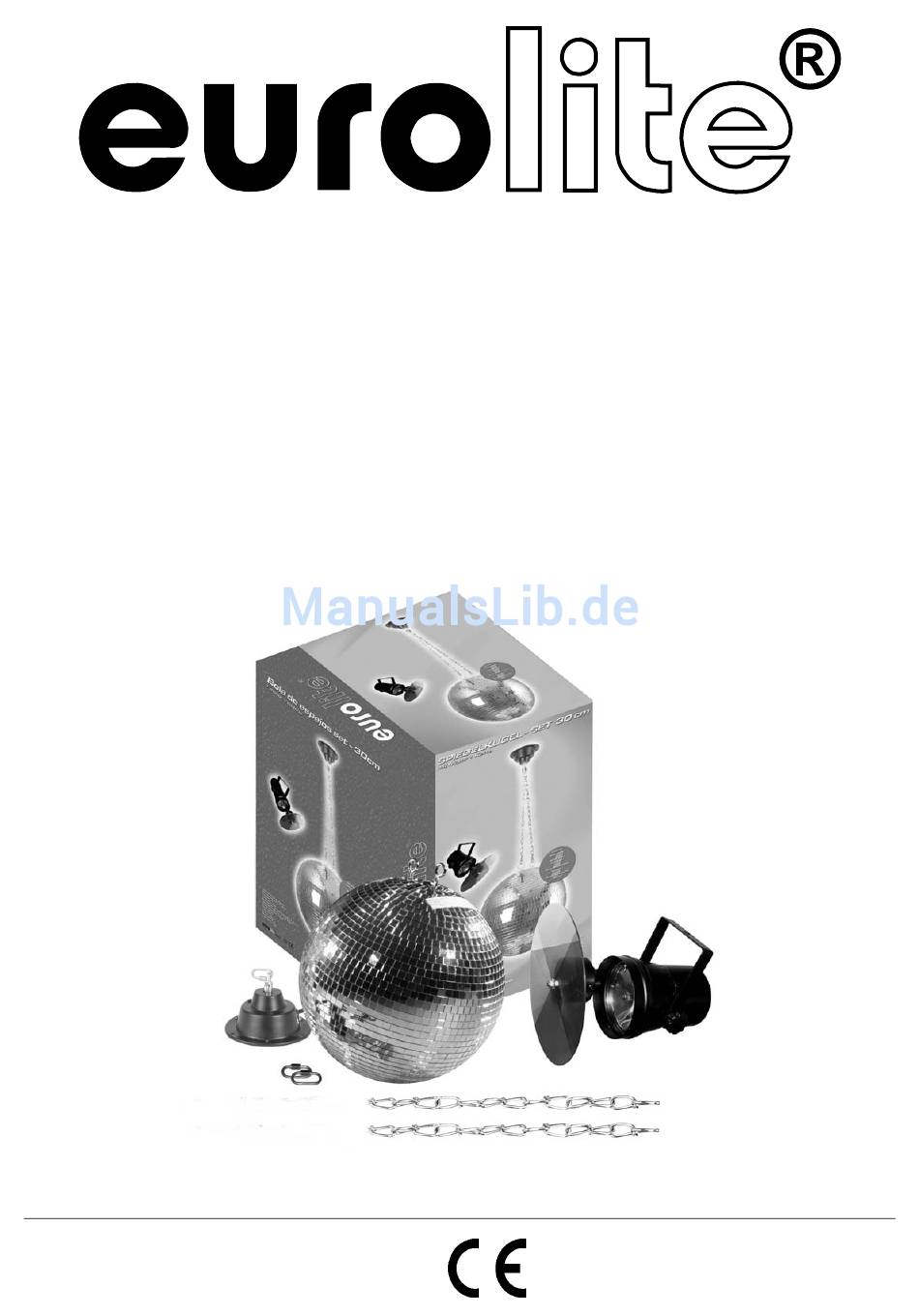

BEDIENUNGSANLEITUNG
USER MANUAL
MODE D'EMPLOI
MANUAL DEL USUARIO
Mirrorball-Set 30
©
Für weiteren Gebrauch aufbewahren!
Copyright
Keep this manual for future needs!
Nachdruck verboten!
Gardez ce mode d'emploi pour des
Reproduction prohibited!
utilisations ultérieures!
Réproduction interdit!
Guarde este manual para posteriores usos.
Prohibida toda reproducción.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für EuroLite Mirrorball-Set 30

Inhaltszusammenfassung für EuroLite Mirrorball-Set 30

  • Seite 1 BEDIENUNGSANLEITUNG USER MANUAL MODE D'EMPLOI MANUAL DEL USUARIO Mirrorball-Set 30 © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures! Réproduction interdit! Guarde este manual para posteriores usos.

  • Seite 2: Inhaltsverzeichnis

    You can find the latest update of this user manual in the Internet under: Vous pouvez trouvez la dernière version de ce mode d'emploi dans l'Internet sous: Vd. puede encontrar la versión más reciente de este manual en el Internet bajo: www.eurolite.de 2/42 00026072.DOC, Version 2.0...

  • Seite 3: Einführung

    BEDIENUNGSANLEITUNG Spiegelkugelset 30cm Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch! Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen - entsprechend qualifiziert sein - diese Bedienungsanleitung genau beachten - die Bedienungsanleitung als Teil des Produkts betrachten - die Bedienungsanleitung während der Lebensdauer des Produkts behalten - die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben...
  • Seite 4 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.

  • Seite 5: Bestimmungsgemäße Verwendung

    GESUNDHEITSRISIKO! Blicken Sie niemals direkt in die Lichtquelle, da bei empfindlichen Menschen u. U. epileptische Anfälle ausgelöst werden können (gilt besonders für Epileptiker)! Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden! BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Set handelt es sich um eine Effektkugel für den Heimbereich oder für professionelle Anwendungen, mit der sich über den mitgelieferten Pinspot und den Farbwechsler dekorative Lichteffekte erzeugen lassen.

  • Seite 6: Installation

    Der Pinspot ist immer mit einem geeigneten Sicherheitsfangseil zu sichern. Die maximale Umgebungstemperatur T =45° C darf niemals überschritten werden. Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unfachmännischer Bedienung! Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden.
  • Seite 7 Anbringen des Farbrades Schritt 1: Lösen Sie die Mutter und den ersten Zahnring von der Befestigungsachse am Farbradmotor. Schritt 2: Ziehen Sie die Schutzfolie des Farbrades ab. Schritt 3: Legen Sie das Farbrad auf der Befestigungsachse des Motors auf. Schritt 4: Legen Sie erst den Zahnring und dann die Mutter auf die Befestigungsachse auf. Schritt 5: Ziehen Sie die Mutter gut fest ohne das Farbrad zu beschädigen.
  • Seite 8 BRANDGEFAHR! Achten Sie bei der Installation des Gerätes bitte darauf, dass sich im Abstand von mind. 0,5 m keine leicht entflammbaren Materialien (Deko, etc.) befinden. Befestigen Sie den Pinspot mit dem Hängebügel über einen geeigneten Haken an Ihrem Traversensystem. (1) Traverse (2) Haken (3) Hängebügel (4) Feststellschraube...

  • Seite 9: Installation Des Spiegelkugelmotors Und Der Spiegelkugel

    Stellen Sie den Neigungswinkel über den Hängebügel ein und ziehen Sie die Feststellschrauben gut fest. LEBENSGEFAHR! Vor der ersten Inbetriebnahme muss die Einrichtung durch einen Sachverständigen geprüft werden! Installation des Spiegelkugelmotors und der Spiegelkugel LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 (vormals VBG 70) und DIN VDE 0711-217 zu beachten! Die Installation darf nur vom autorisierten Fachhan- del ausgeführt werden! Die Aufhängevorrichtungen der Spiegelkugel muss so gebaut und bemessen sein, dass sie 1 Stunde lang...

  • Seite 10: Anschluss Ans Netz

    Vergewissern Sie sich vor der Montage, dass die Montagefläche mindestens die 10-fache Punktbelastung der Belastbarkeit des Motors aushalten kann (z. B. 3 kg Belastbarkeit - 30 kg Punktbelastung). Die Festigkeit der Installation hängt entscheidend von der Befestigungsunterlage (Bausubstanz, Werkstoff) wie z. B. Holz, Beton, Gasbeton, Mauersteine ab. Deshalb muss das Befestigungsmaterial unbedingt auf den jeweiligen Werkstoff abgestimmt werden.

  • Seite 11: Bedienung

    Leitung International Braun Außenleiter Blau Neutralleiter Gelb/Grün Schutzleiter Der Schutzleiter muss unbedingt angeschlossen werden! LEBENSGEFAHR! Vor der ersten Inbetriebnahme muss die Einrichtung durch einen Sachverständigen geprüft werden! BEDIENUNG Sobald Sie die Geräte an die Spannungsversorgung angeschlossen haben, nehmen diese den Betrieb auf. Die Lampe beginnt zu leuchten und das Farbrad dreht sich mit ca.

  • Seite 12: Technische Daten

    160 x 150 x 170 mm Gewicht: 1 kg Spiegelkugelmotor: Spannungsversorgung: 230 V AC, 50 Hz ~ Gesamtanschlusswert: Max. Tragfähigkeit: 4 kg Max. Spiegelkugeldurchmesser: 40 cm (EUROLITE) Rotationsgeschwindigkeit: ca. 1,5 U/Min. Grundplattendurchmesser: 112 mm Höhe: 85 mm Gewicht: 0,4 kg Spiegelkugel:...

  • Seite 13: Introduction

    - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE Mirrorball Set 30. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time.

  • Seite 14: Health Hazard

    Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet.

  • Seite 15: Operating Determinations

    Never leave this device running unattended. OPERATING DETERMINATIONS This set includes an effect-ball for home-use or for professional use for creating decorative effects with the included Pinspot and the color-changer. The devices are only allowed to be operated with an alternating voltage of 230 V, 50 Hz and were designed for indoor use only.

  • Seite 16: Installation

    If this device will be operated in any way different to the one described in this manual, the product may suffer damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like short- circuit, burns, electric shock, lamp explosion, crash etc. INSTALLATION Installing/Replacing the lamp DANGER TO LIFE!

  • Seite 17: Danger Of Fire

    Rigging DANGER TO LIFE! Please consider the EN 60598-2-17and the respective national standards during the installation! The installation must only be carried out by an authorized dealer! The installation of the Pinspot has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation.
  • Seite 18 (11) Trussing (12) Hook (13) Mounting-bracket (14) Fixation screw (15) Fixation ring (16) PAR-36 lamp (17) Pinspot housing (18) Safety bond hole (19) Safety bond (20) Quick link Mount the Pinspot with the mounting-bracket to the desired installation spot. Do only use an appropriate screw and make sure that the screw is properly connected with the ground. For overhead use, always install an appropriate safety bond.
  • Seite 19 Installation of the mirrorball-motor and the mirrorball DANGER TO LIFE! Please consider the EN 60598-2-17 and the respective national norms during the installation! The installation must only be carried out by an authorized dealer! The installation of the mirrorball has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation.

  • Seite 20: Connection With The Mains

    Procedure: Step 1: The fixation holes are located on the baseplate. Step 2: Hold the baseplate onto the location where the device is to be installed. Step 3: Mark the boreholes with a pen or a suitable tool. Step 4: Drill the holes. Step 5: Hold the baseplate in the desired position and tighten it.

  • Seite 21: Operation

    OPERATION After you connected the devices to the mains, they start running. The lamp begins to burn and the color- wheel rotates at 4 RPM. If the light beam is directed towards the rotating mirrorball, a beautiful and alternating effect is created. CLEANING AND MAINTENANCE The operator has to make sure that safety-relating and machine-technical installations are inspected by an expert after every four years in the course of an acceptance test.

  • Seite 22: Technical Specifications

    1 kg Mirrorball motor: Power supply: 230 V AC, 50 Hz ~ Power consumption: Maximum charge: 4 kg Max. diameter of mirror ball: 40 cm (EUROLITE) Rotation-speed: approx. 1.5 RPM Diameter of base plate: 112 mm Height: 85 mm Weight: 0.4 kg...

  • Seite 23: Introduction

    - télécharger la version ultérieure du mode d'emploi d'Internet INTRODUCTION Nous vous remercions d'avoir choisi un EUROLITE Set Complèt de Boule à Facettes 30cm. Le set complèt est parfait pour salles de fêtes ou pour petites discothèques. Sortez le Set Complèt de Boule à Facettes 30cm de son emballage.
  • Seite 24 L'appareil ne doit pas être mis en service lorsqu'il à été transporté d'un endroit froid à un endroit chaud. Il se forme de la condensation qui pourrait endommager l'appareil. Laissez celui-ci atteindre la température ambiante avant de le mettre en service. La construction de l'appareil correspond à...

  • Seite 25: Emploi Selon Les Prescriptions

    Evitez de faire des effets "flash" avec cet appareil en l'allumant et l'éteignant continuellement. Cela réduit considérablement la durée de vie des ampoules. RISQUE DE MAL! Ne jamais regarder directement à la source de lumière, parce que des personnes sen- sibles peuvent subir une attaque épileptique (surtout valable pour des épileptiques)! Tenir les enfants et les novices éloignés de l'appareil.

  • Seite 26: Installation

    La maximale température ambiante T ne doit pas être dépassée. N'utilisez l'appareil qu'après avoir pris connaissance de ses fonctions et possibilités. Ne laissez pas des personnes incompétentes utiliser cet appareil. La plupart des pannes survenant sur cet appareil sont dues à une utilisation inappropriée par des personnes incompétentes.

  • Seite 27: Montage Du Pinspot

    Montage du Pinspot DANGER DE MORT! Quand installer l'appareil, il faut considérer les instructions de EN 60598-2-17 et des normes nationales respectives! L'installation est à faire effectuer par un installateur agrée! Les dispositifs de suspension du Pinspot doivent être construits et concus de telle manière qu’ils puissent supporter sa charge utile de 10 fois pour 1 heure sans déformation permanente nuisible.
  • Seite 28 (21) Trussing (22) Crochet (23) Lyre de fixation (24) Vis de fixation (25) Anneau de fixation (26) Lampe PAR-36 (27) Boîtier du Pinspot (28) Trou d'élingue (29) Élingue de sécurité (30) Maillons de connection fileté Fixez le Pinspot par la lyre de fixation sur le point d'installation désiré. Seulement utiliser une vis appropriée et assurez-vous que la vis soit connectée firmement avec le sous-sol.
  • Seite 29 Montage du moteur et de la boule à facettes DANGER DE MORT! Quand installer l'appareil, il faut considerer les instructions de EN 60598-2-17 et des normes nationales réspectives! L'installation est à faire effectuer par un installateur agrée! Le dispositif de suspension de la boule à facettes doit être construit et conceptionné de telle manière qu’il puisse supporter son charge utile de 10 fois pour 1 heure sans déformation permanente nuisible.
  • Seite 30 Le moteur pour boule à facettes doit toujours être installé grâce à tous les trous d'installation. Seulement utiliser des vis appropriés et assurez-vous que tous les vis soient connectés firmement avec le sous-sol. Procédure: Pas 1: Les forures pour l'installation se trouve sur la plaque de fond. Pas 2: Maintenez la plaque de fond à...

  • Seite 31: Maniement

    DANGER DE MORT! Avant la première mise en marche, l’installation doit être contrôlé par un organisme agrée! MANIEMENT Aussitôt que vous avez branché les appareils à l’alimentation électrique, ils commencent à marcher. La lampe s’allume et la roue de couleurs se tourne avec environ 4 rotations par minute. Si le rayon lumineux est dirigé...

  • Seite 32: Caractéristiques Techniques

    Moteur pour boule à facettes: Alimentation: 230 V AC, 50 Hz ~ Puissance de rendement: Charge maximale: 4 kg Diamètre maximale de la boule à facettes: 40 cm (EUROLITE) Vitesse de rotation: environ 1,5 RPM Diamètre de la base: 112 mm Hauteur: 85 mm Poids: 0.4 kg...

  • Seite 33: Introducción

    -descargar la última versión del manual del Internet INTRODUCCIÓN Gracias por haber elegido un EUROLITE Set Completo de Bola de Espejos 30cm. Si Vd. respecte las instrucciones sucesivas, aseguremos que vaya a gozarse mucho de su compra. Desembale su Set Completo de Bola de Espejos 30cm.

  • Seite 34: Peligro Para La Salud

    Si el aparato ha estado expuesto a grandes cambios de temperatura (p.e. tras el transporte), no lo enchufe inmediatamente. La condensación de agua producida podría dañar su aparato. Deje el aparato desconec- tado hasta que llegue a la temperatura ambiente. Este aparato pertenece a la clase de protección I.

  • Seite 35: Instrucciones De Manejo

    INSTRUCCIONES DE MANEJO Este set incluye una bola de de efecto para el uso en casa o para el uso profesional para crear efectos de decoración mediante el Pinspot y el cambiador de colores. Los aparatos sólo son permitidos para una conexion con una tensión alternativa de 230 V, 50 Hz y han sido diseñados para ser usado en interiores.

  • Seite 36: Instalación

    INSTALACIÓN Instalar/Reemplazar la lámpara ¡PELIGRO DE MUERTE! ¡Instale la lámpara únicamente con el aparato desenchufado! ¡Desenchufe-lo de la corriente! ¡PRECAUCION! ¡La lámpara debe ser reemplazada cuando esté deteriorada o deformada debido al calor! Antes de reemplazar la lámpara, desenchufe-lo de la corriente y deje que la lámpara se enfrie. ¡Por favor siga las indicaciones del fabricante de las lámparas! No instalar una lámpara con más vatios.

  • Seite 37: Montaje Del Pinspot

    Montaje del Pinspot ¡PELIGRO DE MUERTE! Cuando instalar el aparato, Vd. debe considerar las instrucciones de EN 60598-2-17 y las normas nacionales respectivas. ¡La instalación sólo debe ser efectuada por un distribuidor autorisado! La suspensión del Pinspot debe ser fabricado de una manera que puede llevar 10 vezes la carga por una hora sin sufrir deformaciones dañosas permanentes.
  • Seite 38 (31) Trussing (32) Ágrafe (33) Lira de montaje (34) Tornillo de fijación (35) Anillo de fijación (36) Lámpara PAR-36 (37) Caja del Pinspot (38) Orificio del cable de anclaje (39) Cable de anclaje (40) Eslabón de conexión Monte el Pinspot en el sitio de instalación deseado mediante la lira de montaje. Sólo utilice un tornillo apropriado y asegúrese de que el tornillo está...
  • Seite 39 Montaje del motor y de la bola de espejos ¡PELIGRO DE MUERTE! Cuando instalar el aparato, Vd. debe considerar las instrucciones de EN 60598-2-17 y de las normas nacionales respectivas. ¡La instalación sólo debe ser efectuada por un distribuidor autorisado! La suspensión del aparato debe ser fabricado de una manera que puede llevar 10 vezes la carga por una hora sin sufrir deformaciones dañosas permanentes.
  • Seite 40 El aparato debe siempre ser instalado mediante todos los orificios de fijación. Sólo utilice tornillos apropriados y asegúrese de que los tornillos están fijado firmamente con el subsuelo. Procedimiento: Paso 1: Los orificios de fijación se encuentran en la base. Paso 2: Sujete la base en la localización donde el aparato vaya a ser instalado.

  • Seite 41: Operación

    OPERACIÓN Tras la conexión del aparato a la red, los aparatos comienzan a funcionar. La lámpara comienza a brillar y la rueda de colores gira con aprox. 4 rotaciones por minuto. Cuando Vd. direciona el rayo de luz en la bola de espejos giratoria, se puede obtener un efecto bonito y alternando.

  • Seite 42: Especificaciones Técnicas

    Motor para bola de espejos: Alimentación: 230 V AC, 50 Hz ~ Consumo: Carga max.: 4 kg Diámetro max. de la bola de espejos: 40 cm (EUROLITE) Velocidad de rotación: aprox. 1.5 rev. por min Diametro de base: 112 mm Altura: 85 mm Peso: 0.4 kg...
