Erst das mitgelieferte flexible Wasserrohr am bauseitigen
Rohrsystem anschließen. Dann das flexible Wasserrohr durch
eine der für solche Zwecke vorgesehenen Durchbruchöffnungen
führen und am Wasserkreislauf der Einheit anschließen, um zu
verhindern, dass dieses Rohr bei den Arbeiten nicht zu sehr
gebogen (geknickt) wird.
HINWEIS
Überlegen Sie genau, wo Sie das flexible
Wassereinlassrohr installieren.
Je nach Flussrichtung des Wassers muss
der Wasserfilter so positioniert sein, wie es
die Abbildung zeigt.
Achten Sie auf hinreichende Abstände, damit
bei Reinigung des Wasserfilters bequem auf
ihn zugegriffen werden kann und auch die
regelmäßige Prüfung des Sicherheitsventils
nicht behindert wird.
Für
flexiblen Schlauch bereitstellen (bauseitig zu
liefern).
Gegebenenfalls das Wassereinlass- und
Wasserauslassrohr abstützen, damit auf dem
bauseitigen Rohrsystem kein Gewicht lastet.
EKHBRD011~016ABV1+Y1 + EKHBRD011~016ACV1+Y1
Inneneinheit für Luft-Wasser-Wärmepumpensystem
4PW60970-1D – 05.2011
das
Druckentlastungsventil
Es ist sehr wichtig, dass das Manometer immer gut
sichtbar ist. Die Position des Manometers kann
geändert werden - siehe dazu die Abbildung unten.
Darauf achten, dass das Kapillarrohr nicht an scharfe
Ecken oder Kanten kommt, und auch dafür sorgen,
dass das Kapillarrohr nach Möglichkeit nicht gebogen
wird.
einen
Die Leitungen so verlegen, wie es im Kapitel
herstellen" auf Seite 13
In das System Wasser einfüllen, wie es im Kapitel
Wasser" auf Seite 16
Die elektrischen Leitungen so verlegen, wie es im Kapitel
"Elektrische Anschlüsse" auf Seite 16
Um das Gehäuse vollständig abzudichten, die Durchbruch-
Öffnungen mit Glaserkitt oder anderem Isoliermaterial (bauseitig
zur Verfügung zu stellen) abdichten.
Vor der Inbetriebnahme die Prüfungen so durchführen, wie es
im Kapitel
beschrieben ist.

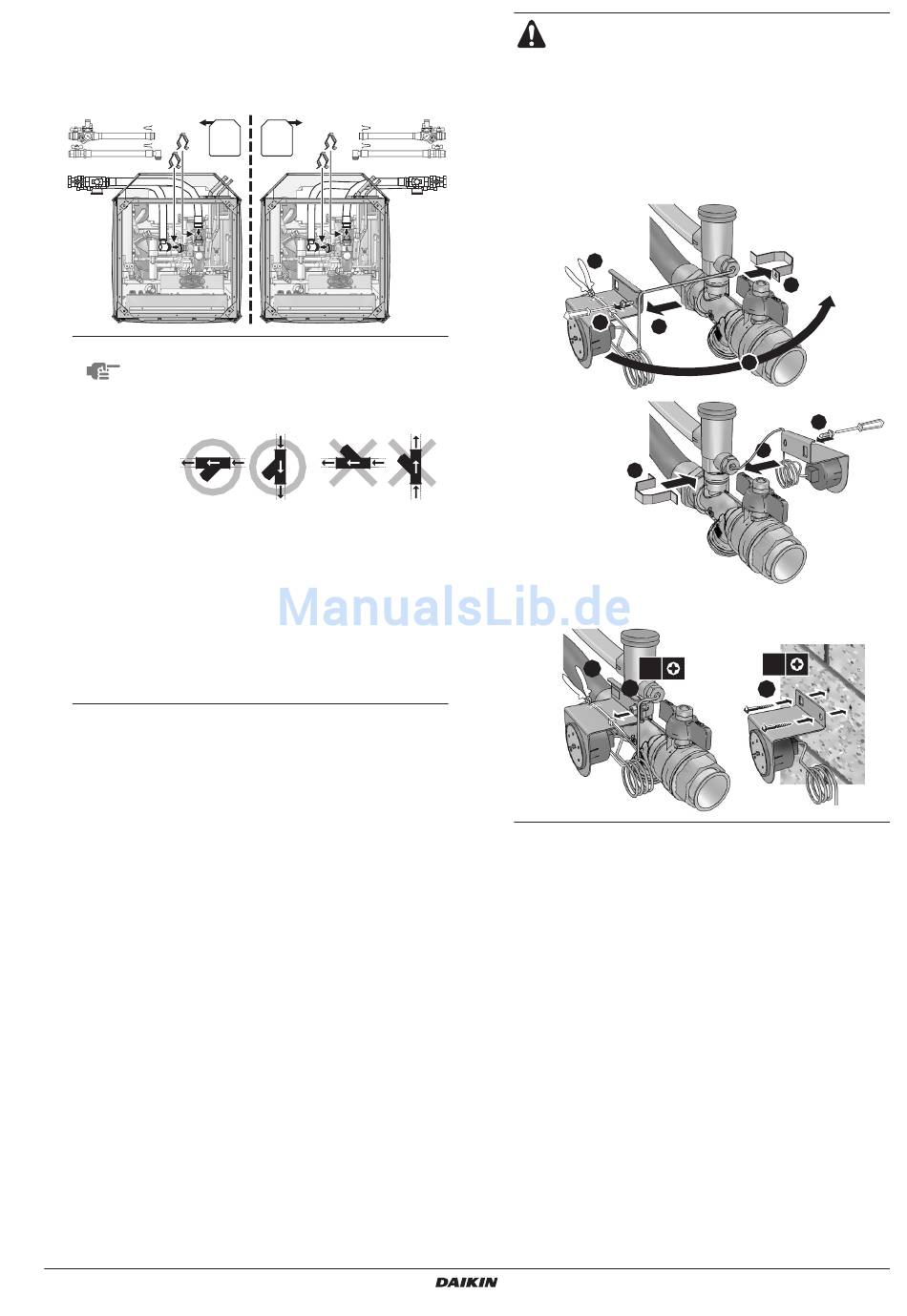

Änderung der Manometer-Position, wenn sich
die Rohre auf der linken Seite der Einheit
befinden
1
2
3
4
5
Das Manometer an einer Wand anbringen
(die 2 Schrauben sind bauseitig zu liefern).
1x
1
2
beschrieben ist.
beschrieben ist.
beschrieben ist.
"Inbetriebnahme und Konfiguration" auf Seite 21
3
6
5
2x
3
"Rohranschlüsse
"Einfüllen von
Installationsanleitung
