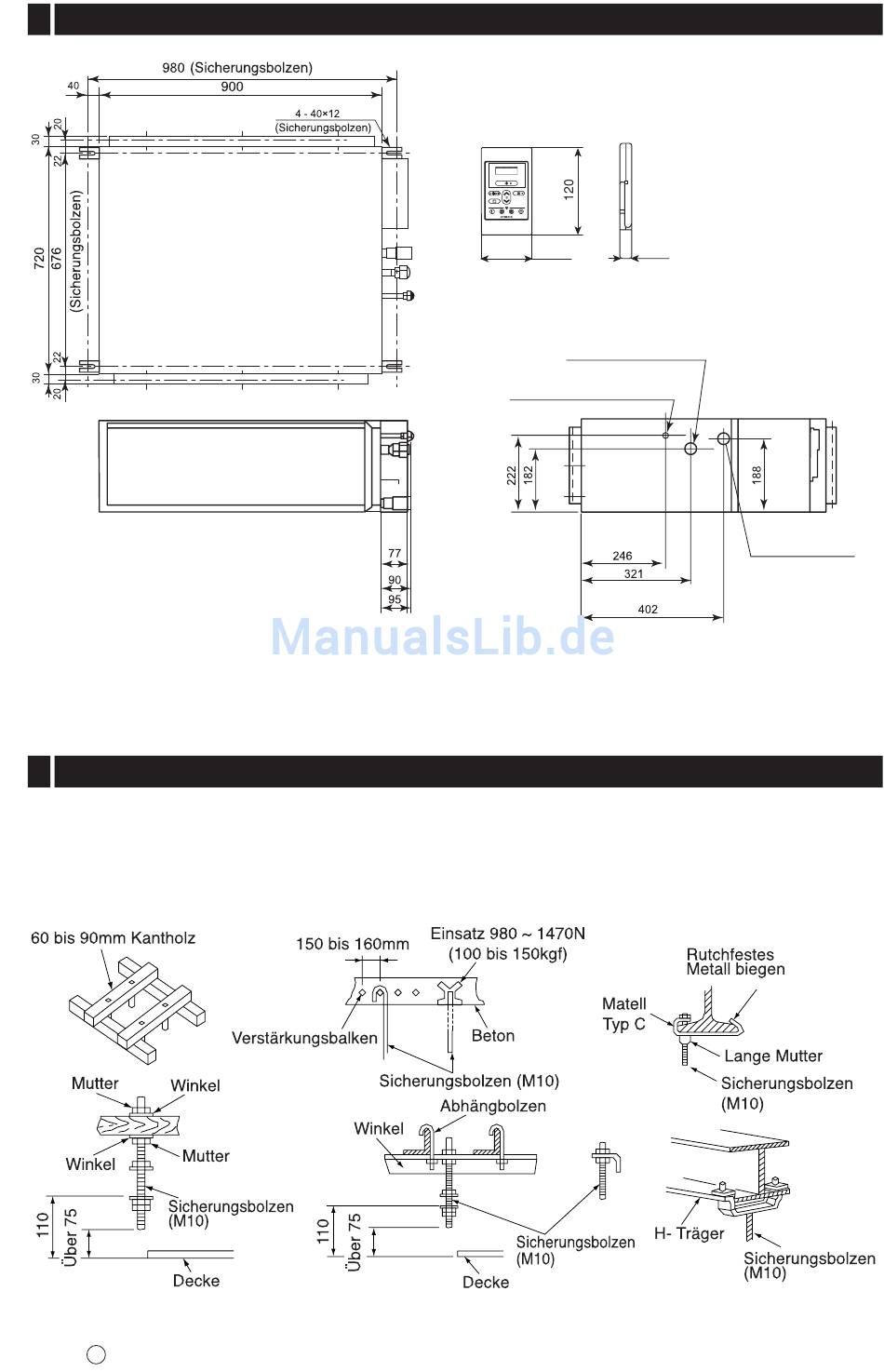

Hitachi RAC-50DH7 Handbuch Seite 3

1 Decknöffnung und Position des Sicherungsbolzens
G Verbinden Sie Kühlrohr, Ablaufrohr und F-Kabel an der Decke, nachdem Sie das Innenraumgerät aufgehängt haben.
Verlegen Sie Ablaufrohr, Kühlmittelrohr und F-Kabel in Installationsposition.
Einzelheiten für Abschluß der Deckenöffnung mit Bauleiter vereinbaren.
G
G Wenn die Raumdecke bereits fertiggestellt ist, müssen die Verbindungskabel zwischen Innenraum- ung Außengerät sowie
die Rohr- und Ablaufleitungen vor Installation des Innenraumgeräts verlegt werden.
2 Vorbereitung der Installation des Innenraumgeräts
Installation der Sicherungsbolzen
G Zur Vorbeugung gegen Durchhängen der Decke und Vibrationen Decke sachgemäß verstärken (Rahmenbalken und
Abhängungen).
Sicherungsbolzen sollten vor Ort eingekauft werden.
G
G Siehe vergrößerte Zeichnungsteile für Sicherungsbolzenlänge.
Bei Verwendung eines Holzrahmens
G
< >
IA226: A
Ein verdrahteter entfernter kontrolleur
Flüssige Kühlpfeife-Verbindung
(Gaspfeife)
(Abflussrohr-Pfeife)
(Flüssige Pfeife)
Bei Verwendung eines Stahlrahmens
G
(Maßeinheit : mm)
70 18
Kühlgaspfeife-Verbindung
(Maßeinheit: mm)
Abflussrohr-Pfeife-
Verbindung
