Revo Roll LED™
Setup
Spannungsversorgung: Vergewissern Sie sich vor Netzanschluss, dass die Netzspannung den
Angaben auf dem Typenschild Ihres American DJ
Revo Roll LED™ entspricht.
®
DMX-512: DMX steht für Digital Multiplex und ist ein internationales Protokoll zur Kommunikation
zwischen intelligenten Lichteffekten und Controllern. Ein DMX Controller sendet DMX Daten an
den Lichteffekt. DMX Daten werden seriell von Lichteffekt zu Lichteffekt über DATEN „EINGANG"
und DATEN „AUSGANG" XLR Anschlüsse, die sich auf allen DMX Beleuchtungskörpern
befinden, übertragen (die meisten Controller haben nur DATEN „AUSGÄNGE").
DMX Verlinkung: DMX ist eine Sprache, mit der alle Marken und Modelle unterschiedlicher
Hersteller miteinander verknüpft und von einem einzigen Steuergerät bedient werden können,
sofern alle Lichteffekte und der Controller DMX kompatibel sind. Zur Gewährleistung korrekter
DMX Datenübertragung benutzen Sie stets die kürzest möglichen Kabellängen. Die Reihenfolge
des Anschlusses der Lichteffekte in einer DMX Leitung hat keinen Einfluss auf die DMX
Adressierung. Beispiel: Ein Lichteffekt mit der DMX Adresse 1 kann an jeglicher Stelle in der DMX
Leitung installiert sein, am Anfang, am Ende oder irgendwo in der Mitte. Wurde einem Lichteffekt
die Adresse 1 zugeordnet, so erkennt der Controller, dass DATEN für Adresse 1 genau an jenes
Gerät gesendet werden müssen, unabhängig von der Position in der DMX Kette.
Datenkabel (DMX Kabel) Betriebsanforderungen: Revo Roll LED™ kann über
das DMX-512 Protokoll gesteuert werden. Revo Roll LED™ benötigt 4 DMX
Kanäle. Die DMX Adresse wird unten am Revo Roll LED™ eingestellt. Ihr Gerät
sowie Ihr DMX Controller benötigen einen Standard 3-poligen XLR Stecker für
Dateneingang und Datenausgang (Abbildung 1). Fertigen Sie Ihre eigenen Kabel,
so achten Sie bitte darauf, Standard 2-adriges abgeschirmtes Kabel zu benutzen
(erhältlich in jedem gutem Sound- und Beleuchtungs-Fachgeschäft). Ihre Kabel

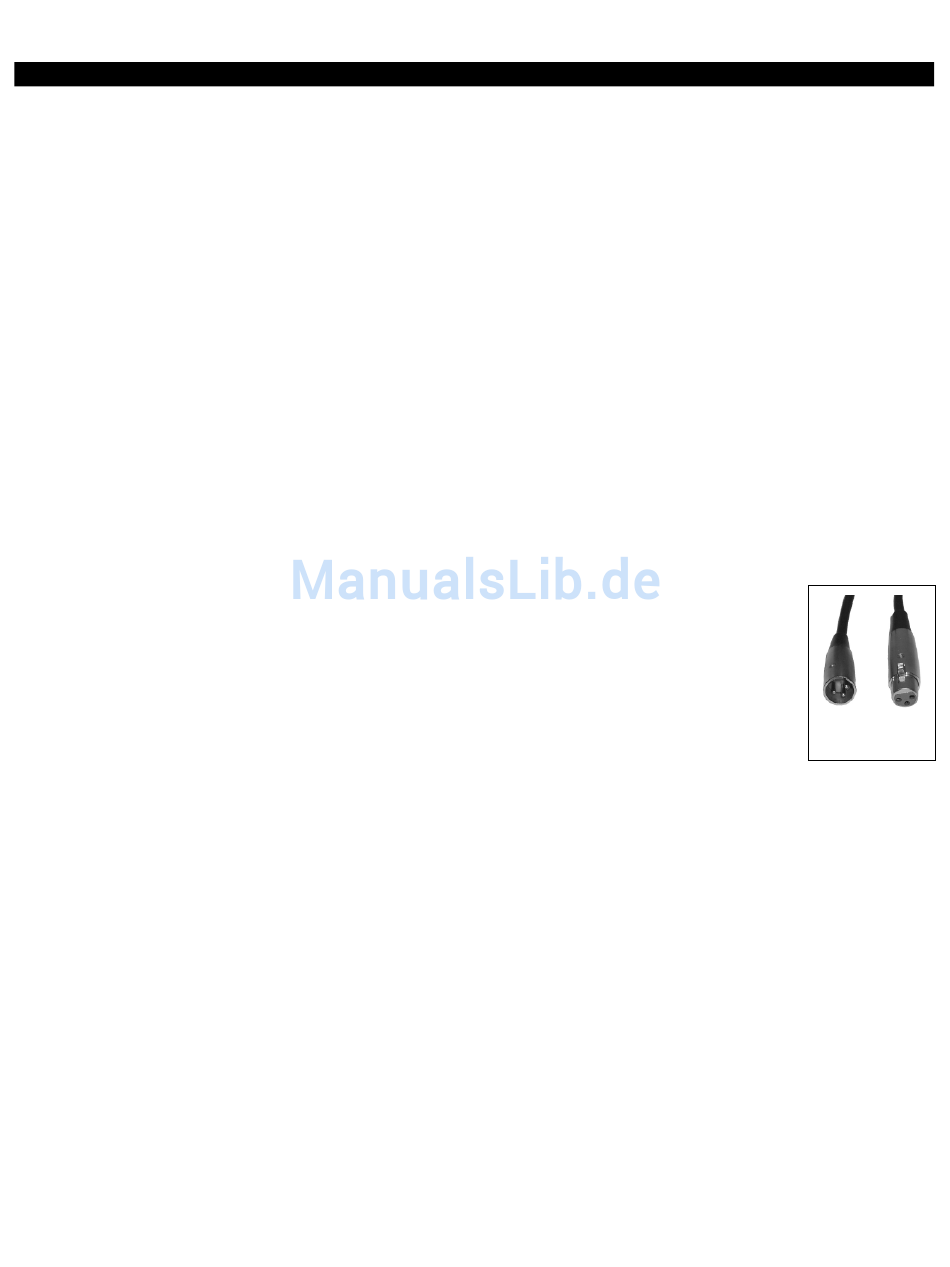

Abbildung 1
sollten je einen XLR Stecker und eine XLR Kupplung enthalten. Bedenken Sie
ebenfalls, dass DMX Kabel in Reihe geschaltet werden müssen und nicht geteilt werden dürfen.
