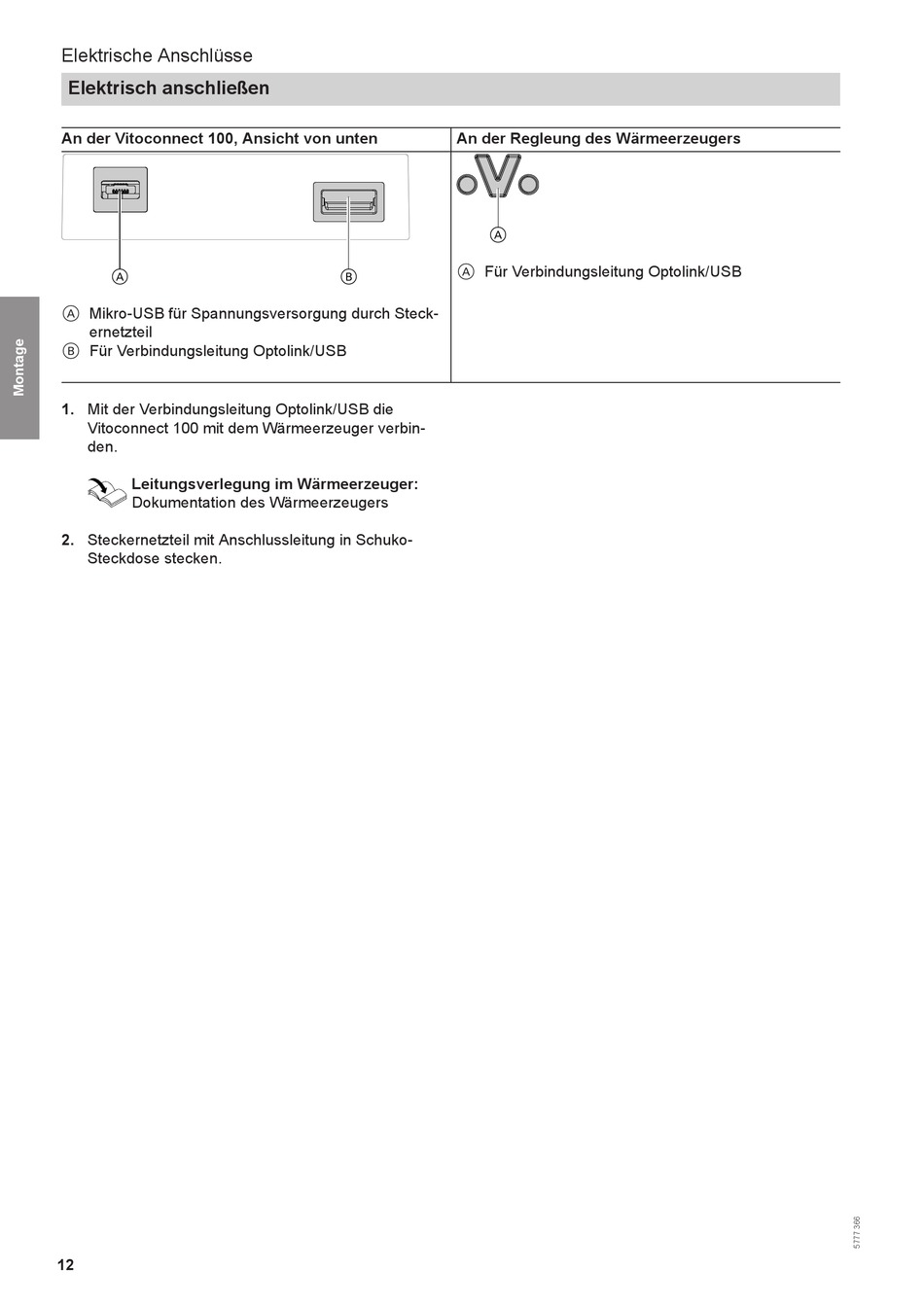

Elektrische Anschlüsse Elektrisch Anschließen; Elektrisch Anschließen - Viessmann VITOCONNECT 100 Montage- Und Serviceanleitung

Elektrische Anschlüsse
Elektrisch anschließen
An der Vitoconnect 100, Ansicht von unten
A
Mikro-USB für Spannungsversorgung durch Steck-
A
ernetzteil
Für Verbindungsleitung Optolink/USB
B
1. Mit der Verbindungsleitung Optolink/USB die
Vitoconnect 100 mit dem Wärmeerzeuger verbin-
den.
Leitungsverlegung im Wärmeerzeuger:
Dokumentation des Wärmeerzeugers
2. Steckernetzteil mit Anschlussleitung in Schuko-
Steckdose stecken.
12
An der Regleung des Wärmeerzeugers
A
Für Verbindungsleitung Optolink/USB
A
B
