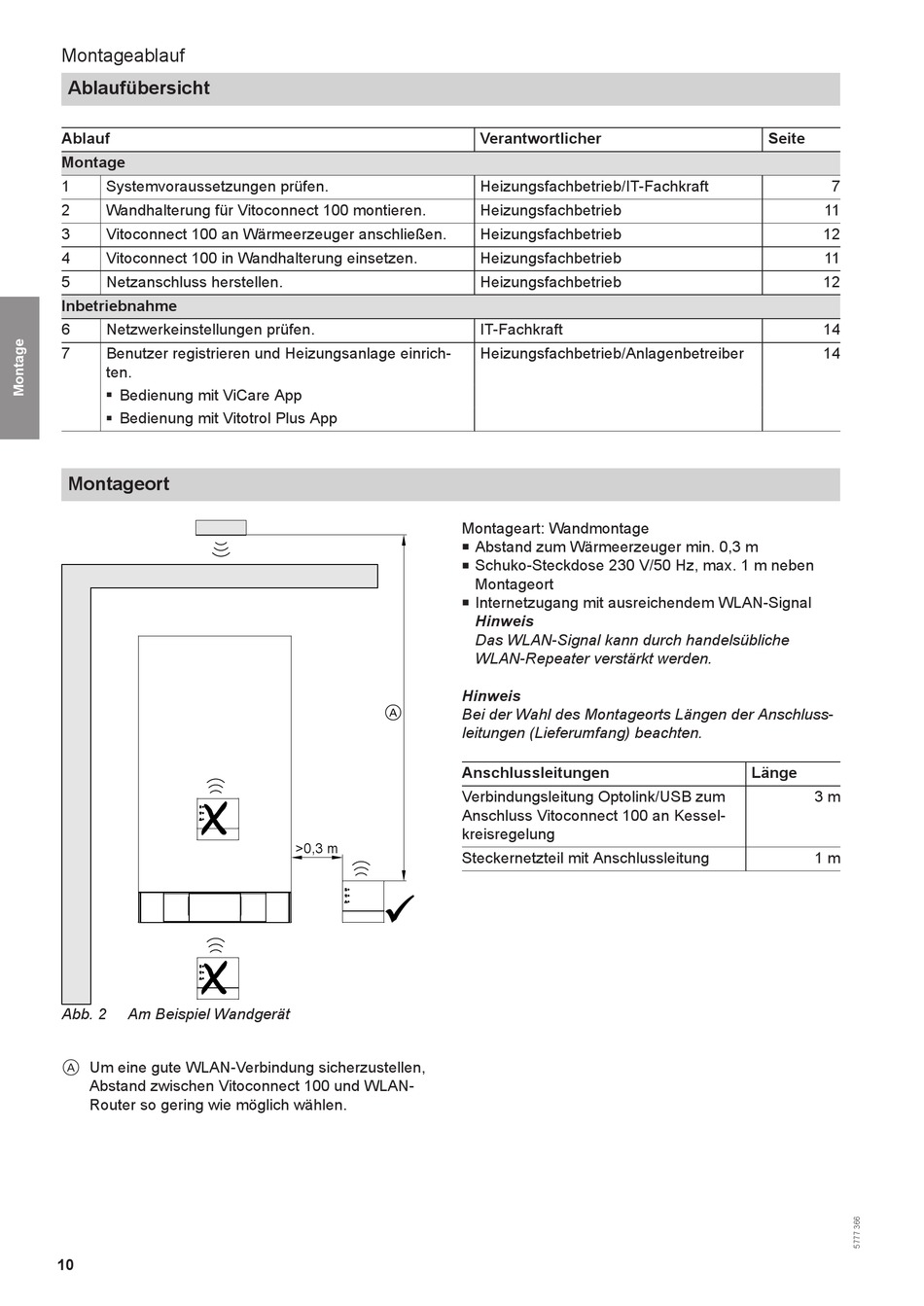

Montageablauf
Ablaufübersicht
Ablauf
Montage
1 Systemvoraussetzungen prüfen.
2 Wandhalterung für Vitoconnect 100 montieren.
3 Vitoconnect 100 an Wärmeerzeuger anschließen.
4 Vitoconnect 100 in Wandhalterung einsetzen.
5 Netzanschluss herstellen.
Inbetriebnahme
6 Netzwerkeinstellungen prüfen.
7 Benutzer registrieren und Heizungsanlage einrich-
ten.
Bedienung mit ViCare App
■
Bedienung mit Vitotrol Plus App
■

Montageort

Abb. 2 Am Beispiel Wandgerät
Um eine gute WLAN-Verbindung sicherzustellen,
A
Abstand zwischen Vitoconnect 100 und WLAN-
Router so gering wie möglich wählen.
10
Montageart: Wandmontage
■
■
■
Hinweis
A
Bei der Wahl des Montageorts Längen der Anschluss-
leitungen (Lieferumfang) beachten.
Anschlussleitungen
Verbindungsleitung Optolink/USB zum
Anschluss Vitoconnect 100 an Kessel-
kreisregelung
>0,3 m
Steckernetzteil mit Anschlussleitung
Verantwortlicher
Heizungsfachbetrieb/IT-Fachkraft
Heizungsfachbetrieb
Heizungsfachbetrieb
Heizungsfachbetrieb
Heizungsfachbetrieb
IT-Fachkraft
Heizungsfachbetrieb/Anlagenbetreiber
Abstand zum Wärmeerzeuger min. 0,3 m
Schuko-Steckdose 230 V/50 Hz, max. 1 m neben
Montageort
Internetzugang mit ausreichendem WLAN-Signal
Hinweis
Das WLAN-Signal kann durch handelsübliche
WLAN-Repeater verstärkt werden.
Seite
7
11
12
11
12
14
14
Länge
3 m
1 m
