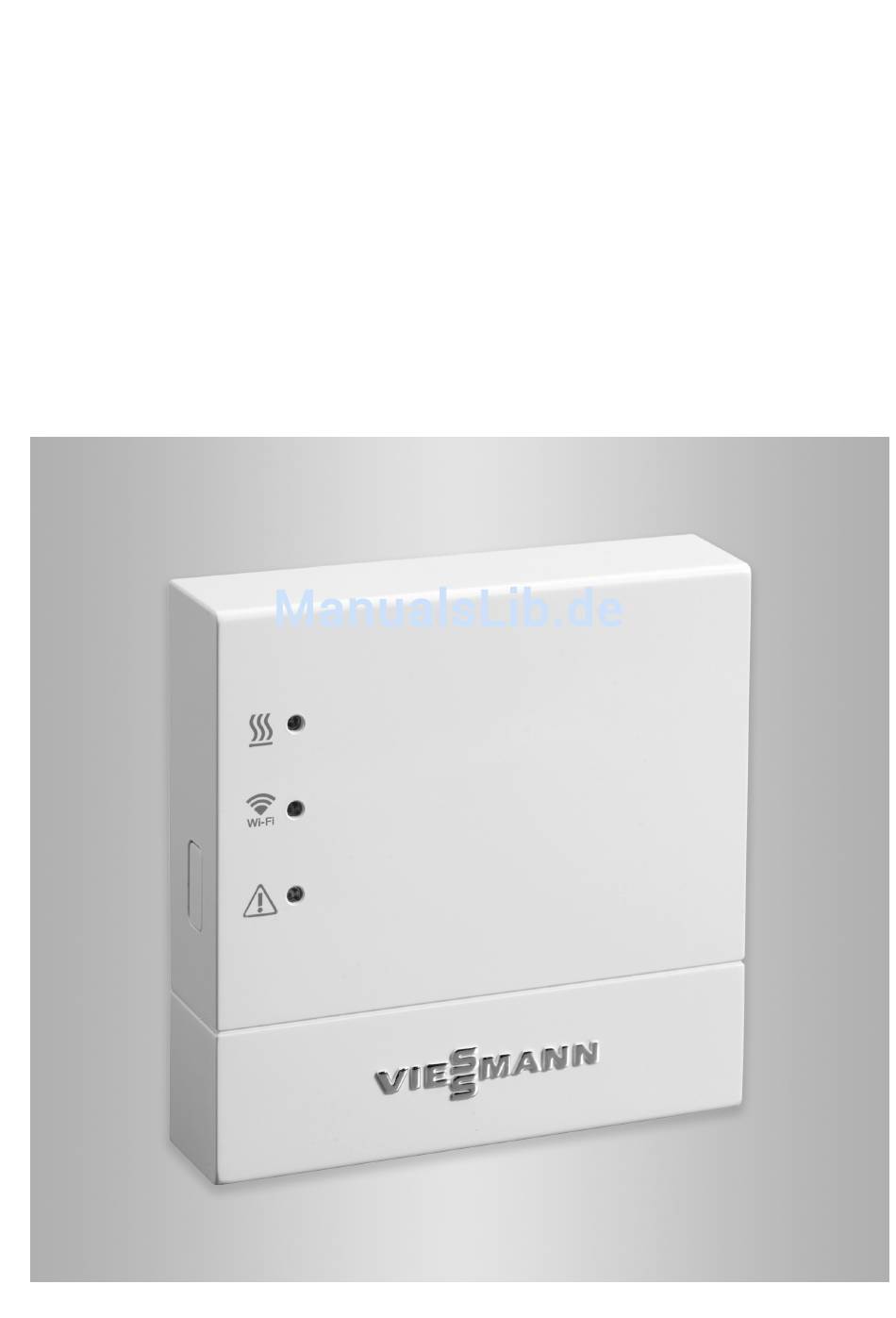

Montage- und Serviceanleitung
für die Fachkraft

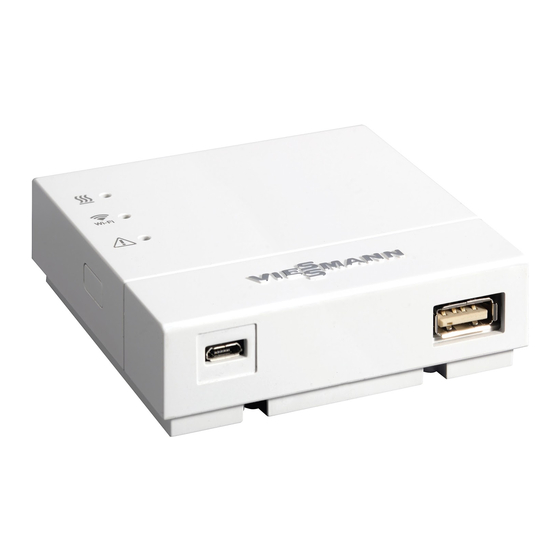

Vitoconnect 100
Typ OPTO1
Kommunikations-Schnittstelle zur Fernüberwachung und Fernbedienung von Hei-
zungsanlagen über das Internet, für folgende Bedieneroberflächen:
■
ViCare App
■
Vitotrol Plus App
Vitoguide
■
Gültigkeitshinweise siehe letzte Seite
VITOCONNECT 100
5777 366
7/2016
VIESMANN
Bitte aufbewahren!

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann VITOCONNECT 100

Inhaltszusammenfassung für Viessmann VITOCONNECT 100

  • Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitoconnect 100 Typ OPTO1 Kommunikations-Schnittstelle zur Fernüberwachung und Fernbedienung von Hei- zungsanlagen über das Internet, für folgende Bedieneroberflächen: ■ ViCare App ■ Vitotrol Plus App Vitoguide ■ Gültigkeitshinweise siehe letzte Seite VITOCONNECT 100...
  • Seite 2 Dieses Zeichen warnt vor Sach- und Umwelt- Die Instandsetzung von Bauteilen mit sicher- schäden. heitstechnischer Funktion gefährdet den siche- ren Betrieb der Anlage. Hinweis Defekte Bauteile müssen durch Viessmann Ori- Angaben mit dem Wort Hinweis enthalten Zusatzinfor- ginalteile ersetzt werden. mationen. Zusatzkomponenten, Ersatz- und Verschleißteile Zielgruppe Achtung Diese Anleitung richtet sich ausschließlich an autori-...

  • Seite 3: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Anlagenbetreiber einweisen, dass nachträgliche Ände- rungen an den baulichen Gegebenheiten nicht zuläs- sig sind (z. B. Leitungsverlegung, Verkleidungen oder Trennwände). Gefahr Undichte oder verstopfte Abgasanlagen oder unzureichende Zufuhr der Verbrennungsluft ver- ursachen lebensbedrohliche Vergiftungen durch Kohlenmonoxid im Abgas. Ordnungsgemäße Funktion der Abgasanlage sicherstellen.

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis 1. Sicherheit und Haftung Betriebssicherheit .................. Haftung ....................2. Information Symbole ....................Bestimmungsgemäße Verwendung ............3. Montagevorbereitung Systemvoraussetzungen ............... Heizungsanlage .................. ■ Unterstützte Regelungen ..............■ IP-Netzwerk ..................■ Bedienung über Apps ................Funktionen ..................■ 4. Montageablauf Ablaufübersicht ..................

  • Seite 5: Sicherheit Und Haftung

    B. zum Frostschutz oder zur ■ müssen korrekt angeschlossen und konfiguriert sein. Überwachung von Wasserschäden. ■ Die Vitoconnect 100 ist über einen WLAN-Router mit dem Internet verbunden. ■ Der Internetzugang muss jederzeit zur Verfügung stehen. Die Benutzerregistrierung wurde durchgeführt (siehe ■...

  • Seite 6: Information Symbole

    Die Vitoconnect Produkte sind ausschließlich für die bindung mit den elektronischen Regelungen und Bedienung und Optimierung der Anlagen aus der Steuerungen der hierfür unterstützten Viessmann Ferne, mit den hierfür in den Produktdrucksachen fest- Wärme- und Stromerzeuger zu installieren und zu gelegten Bedieneroberflächen und Kommunikations-...

  • Seite 7: Heizungsanlage

    Systemvoraussetzungen Hinweis ■ WLAN-Router mit aktiviertem WLAN. Der WLAN- Im Betrieb baut die Vitoconnect 100 eine sichere Inter- Router des Anlagenbetreibers muss durch ein aus- netverbindung zum Viessmann Server auf. Verbindun- reichend sicheres WPA2-Passwort geschützt sein. gen der Vitoconnect 100 mit anderen Servern sind Von unverschlüsselten Verbindungen der...

  • Seite 8: Bedienung Über Apps

    Apple iOS ab Version 8 ■ oder ■ Google Android ab Version 4.4 Bedienung über Apps Zum Fernbedienen von Viessmann Heizungsanlagen mit Vitotronic Regelungen über IP-Netzwerke. Abb. 1 Wärmeerzeuger mit Regelung Viessmann Server Verbindungsleitung Optolink/USB Mobilfunknetz Vitoconnect 100 oder...
  • Seite 9 Weiterleiten von Meldungen An der Heizungsanlage anstehende Meldungen, z. B. Sensor- oder Brennerstörungen werden über Optolink und USB an die Vitoconnect 100 übertragen. Die Vitoconnect 100 übermittelt diese Meldungen an den Viessmann Server. Die ViCare App und Vitotrol Plus App fragen den Status der Heizungsan- lage zyklisch ab und zeigen die Meldungen an.

  • Seite 10: Montageablauf Ablaufübersicht

    (Lieferumfang) beachten. Anschlussleitungen Länge Verbindungsleitung Optolink/USB zum Anschluss Vitoconnect 100 an Kessel- kreisregelung >0,3 m Steckernetzteil mit Anschlussleitung Abb. 2 Am Beispiel Wandgerät Um eine gute WLAN-Verbindung sicherzustellen, Abstand zwischen Vitoconnect 100 und WLAN- Router so gering wie möglich wählen.

  • Seite 11: Reichweiten

    Montageablauf Montageort (Fortsetzung) Reichweiten Die Reichweite von WLAN-Verbindungen kann durch WLAN-Signale werden abgeschottet durch Versor- ■ Wände, Decken und Einrichtungsgegenstände redu- gungsblöcke und Aufzugsschächte. ziert werden. Die Stärke des WLAN-Signals verringert ■ WLAN-Signale werden durch Geräte, die ebenfalls sich, der Empfang kann gestört werden. mit hochfrequenten Signalen arbeiten gestört, z.

  • Seite 12: Elektrische Anschlüsse Elektrisch Anschließen

    Elektrische Anschlüsse Elektrisch anschließen An der Vitoconnect 100, Ansicht von unten An der Regleung des Wärmeerzeugers Für Verbindungsleitung Optolink/USB Mikro-USB für Spannungsversorgung durch Steck- ernetzteil Für Verbindungsleitung Optolink/USB 1. Mit der Verbindungsleitung Optolink/USB die Vitoconnect 100 mit dem Wärmeerzeuger verbin- den.

  • Seite 13: Anzeige- Und Bedienelemente

    Blinkt gelb. Verbindungsaufbau Vitoconnect 100 zum WLAN-Router Leuchtet gelb. Erfolgreicher Verbindungsaufbau Vitoconnect 100 zum WLAN-Router Blinkt grün. Verbindungsaufbau Vitoconnect 100 zum Viessmann Server Leuchtet grün. Erfolgreicher Verbindungsaufbau Vitoconnect 100 zum Viessmann Server Blinkt rot. Keine Verbindung zum Internet, siehe Seite 16.

  • Seite 14: Netzwerkeinstellungen Prüfen

    Fehler Access-Point-Modus, siehe Seite 16 Blinkt grün. Eine neue Vitoconnect 100 Firmware wird installiert. Achtung Vitoconnect nicht beschädigen. Während der Firmware Installation, die Vitoconnect 100 nicht vom Stromnetz trennen. LED , Alle leuchten weiß. Vitoconnect 100 startet. Alle leuchten gelb.

  • Seite 15: Mit Vitotrol Plus App

    ■ Persönliche Daten eingeben. Datenschutz und Nutzungsbedingungen akzep- ■ tieren. Die Vitoconnect 100 und die ViCare App sind ein- gerichtet. Mit Vitotrol Plus App 1. Vitotrol Plus App aus dem App Store oder Play Store herunterladen und installieren. 2. Vitotrol Plus App starten und auf „Zugang einrich- ten“...

  • Seite 16: Maßnahmen Zur Störungsbehebung

    Wartungsmodus deaktivieren, siehe Seite 17 ■ Blinkt grün. Eine neue Vitoconnect 100 Firmware wird installiert. Achtung Vitoconnect 100 nicht beschädigen. Während der Firmware Installation, die Vitoconnect 100 nicht vom Stromnetz trennen. Störungen ohne LED-Anzeige Störung Maßnahmen Alle Anzeigen an der Netzanschluss und Steckernetzteil der Vitoconnect 100 prüfen.

  • Seite 17: Wartungsmodus

    1. Reset-Taster länger als 30 s drücken, bis alle 3 LEDs gelb blinken. 2. Reset-Taster loslassen. 3. Reset-Taster nochmal länger als 5 s drücken, bis alle LEDs gelb leuchten. 4. Reset-Taster loslassen. Vitoconnect 100 befindet sich wieder im Ausliefe- rungszustand.

  • Seite 18: Bestellung Von Einzelteilen

    Einzelteillisten Bestellung von Einzelteilen Zur Bestellung von Einzelteilen sind folgende Angaben erforderlich: ■ Bestell-Nr. (siehe Typenschild ■ Positionsnummer des Einzelteils (aus dieser Einzel- teilliste) Abb. 7 Einzelteilliste 0001 0002 0003 0004 Abb. 8 Pos. Einzelteil 0001 Anschlussleitung USB/Optolink 0002 Steckernetzteil EU 0003 Steckernetzteil UK 0004...

  • Seite 19: Technische Daten

    Technische Daten Technische Daten Vitoconnect 100 Nennspannung ― WLAN-Frequenz 2,4 GHz WLAN-Verschlüsselung Unverschlüsselt oder WPA2 Internetprotokoll IPv4 IP-Zuweisung DHCP Nennstrom Leistungsaufnahme Schutzklasse Schutzart IP 30 gemäß EN 60 529, durch Aufbau/Einbau gewährleisten. Zulässige Umgebungstemperatur Betrieb 5 bis +40 °C −...

  • Seite 20: Bescheinigungen Konformitätserklärung

    Bescheinigungen Konformitätserklärung Vitoconnect 100, Typ OPTO1 Wir, die Viessmann Werke GmbH & Co. KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das bezeichnete Produkt die Bestimmungen folgender Richtlinien und Verordnungen erfüllt: 1999/5/EU R&TTE-Richtlinie 2014/35/EU Niederspannungsrichtlinie 2014/30/EU EMV-Richtlinie 2011/65/EU RoHS II...
  • Seite 21 Stichwortverzeichnis Stichwortverzeichnis Meldungsart..............9 Allgemeine Verkaufsbedingungen........5 Meldungscode..............9 Anlage einrichten..........10, 14 Meldungstext..............9 Anzeigeelemente............13 Montageort..............10 Aufstellort..............11 Montage Wandhalterung..........11 Aufstellung..............10 Auslieferungszustand herstellen........ 17 Netzbetreiber..............5 Netzwerk..............8 Bedienelemente............13 Netzwerkeinstellung Bediengerät – zurücksetzen............17 – für ViCare App............8 Netzwerkeinstellungen..........14 –...

  • Seite 24: Gültigkeitshinweis

    Gültigkeitshinweis Bestell-Nr. 7571381 Viessmann Werke GmbH & Co. KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
