6.3.

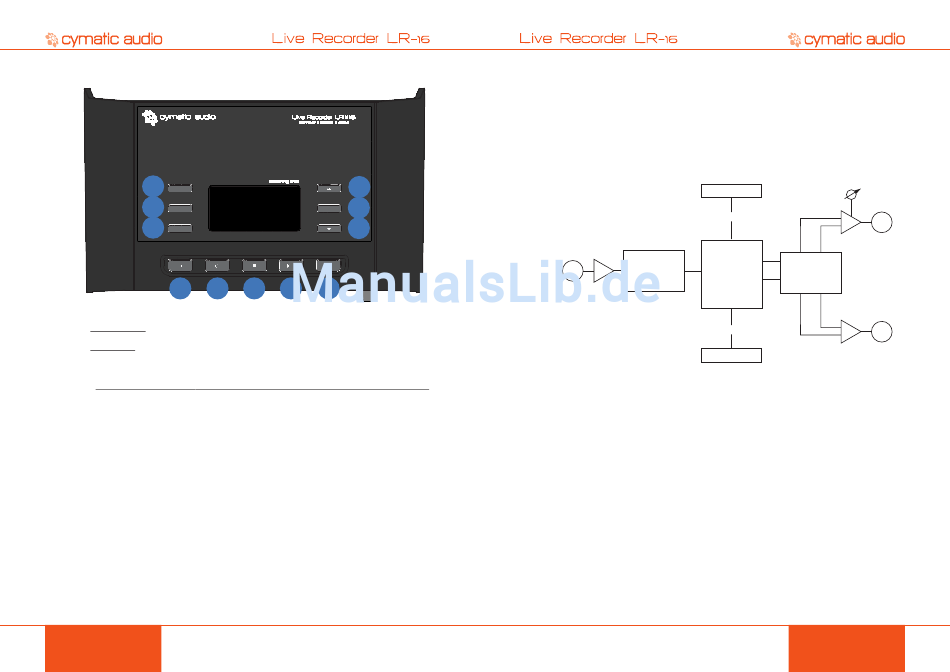

Oberseite
1
2
3
4
Der LR-16 verfügt über zwei unterschiedliche Betriebsarten:
•
Recorder Mode: Die Hauptbetriebsart des Geräts ermöglicht die Aufnahme aller 16
Eingangssignale auf getrennten Spuren.
•
Player Mode: Der Wiedergabemodus ermöglicht die Wiedergabe von Stereo-Wave-Dateien,
wie z. B. Ein-/Ausgangsstücken oder Pausenmusik.
Die Tasten auf der Oberseite haben je nach gewählter Betriebsart die folgenden Funktionen:
Aufnahmemodus
Wiedergabemodus
1
Schaltet in den
Schaltet in den Aufnahmemodus
Wiedergabemodus
2
Zeigt das Recorder-Menü an
Zeigt das Wiedergabemenü an
3
Zurück zur vorherigen Seite
Zurück zur vorherigen Seite
4
Springt zum letzten Stück
Springt zum letzten Stück
5
Springt zum nächsten Stück
Springt zum nächsten Stück
6
Stoppt die Aufnahme/
Stoppt die Wiedergabe
Wiedergabe
7
Wiedergabe Start/Pause
Wiedergabe Start/Pause
8
Startet eine neue Aufnahme
Schaltet in den Aufnahmemodus/
startet eine neue Aufnahme
9
Nach oben
Nach oben
10
Auswahl
Auswahl
11
Nach unten
Nach unten
PRODUKT MANUAL
8
9
10
11
5
6
7
8
USB Interface-Modus
nicht verfügbar
Zeigt das Eingangsmenü an
Zurück zur vorherigen Seite
Mackie Control/MMC (MIDI
Machine Control) Skip Back
Mackie Control/MMC Skip Forward
Mackie Control/MMC Stop Zurück
Mackie Control/MMC Play
nicht verfügbar
Nach oben
Auswahl
Nach unten
LR-16 ANSCHLÜSSE UND BEDIENELEMENTE
7.
SIGNALFLUSSDIAGRAMM
•
Der LR-16 besitzt 16 getrennte Line-Eingänge, die in 16 separate Audio-Datenströme
umgewandelt und in den internen Stream Controller geleitet werden.
•
Der LR-16 besitzt ein internes digitales Mischpult, das alle 16 eingehenden Audiosignale in
ein Zweikanal-Stereosignal zusammenmischt.
•
Diese Zweikanalmischung wird sowohl an den Stereo-Line-Ausgängen als auch am Stereo-
Kopfhörerausgang wiedergegeben (Aufnahmemodus).
•
In der Betriebsart als Audio Interface werden die Stereoausgänge und der
Kopfhörerausgang mit einer Mischung aus internem Mischpult und einem Wiedergabesignal
der DAW (Windows) oder dem reinen zweikanaligen DAW-Return-Signal (OS X) beschickt.
LINE
EINGÄNGE
(16x)
A/D-WANDLER
x
x
(16 Kanäle)
SIGNALFLUSSDIAGRAMM
Kopfhörer-
lautstärke
USB Medium
STEREO
KOPFHÖRER
AUSGANG
USB 2.0
x
STREAM
CONTROLLER
D/A-WANDLER
(ZWEIKANAL)
INTERNER
16X2 DIGITAL
MIXER
STEREO
LINE
AUSGÄNGE
USB 2.0
x
Computer
PRODUKT MANUAL
x
x
9
