Audiosignale vom Mikrofonvorverstärker oder Mischpult können Sie an die TRS-Eingänge
des LR-16 anschließen. Je nach Steckertyp im Mikrofonvorverstärker bzw. Mischpult
(TRS-Insert, unsymmetrischer oder symmetrischer Direktausgang), sollten Sie jeweils das
geeignete Kabel/den geeigneten Adapter einsetzen, siehe voriges Kapitel.
•
Ein Kopfhörer ist am frontseitigen Kopfhörereingang angeschlossen, mit dem Sie entweder
den 2-Kanal-Stereoausgang Ihrer DAW-Software, den Stereoausgang des integrierten LR-
16-Mixers oder eine Kombination beider Signale abhören können.
•
Der Signalweg für den Stereo-Line-Ausgang ist identisch aufgebaut, hier können Sie
ein Paar Abhörmonitore anschließen. Verwenden Sie Abhörmonitore, die über eigene
Lautstärkeregler verfügen oder eine Lautstärkeregeleinheit zwischen den Stereoausgängen
des LR-16 und den Monitoren.
12.1. Der LR-16 als Audio Interface mit Microsoft Windows
12.1.1. Mindest-Systemanforderungen
Betriebssysteme (32 oder 64 Bit):
•
Windows® XP(SP2), Windows Vista, Windows 7, Windows 8
•
Microsoft .NET Framework 4.0 (wird üblicherweise bei Windows Updates automatisch
installiert.)
•
Für Windows Versionen, bei denen das .NET Framework 4.0 noch nicht installiert ist, wird
der Installation Wizard automatisch gestartet, wenn die Mixerapplikation zum ersten Mal
geöffnet wird.)
•
Für die LR-16-Gerätetreiber wird das .NET Framework nicht benötigt.
Hardware:
•
Pentium® IV 1.2 GHZ oder höher
•
512 MB RAM (1 GB oder mehr empfohlen)
•
1 freier, USB 2.0-kompatibler USB-Steckplatz
!
HINWEIS: Die Geschwindigkeit des Computer-Prozessors, die Größe des RAM-Speichers
sowie Kapazität, Größe und Geschwindigkeit Ihrer Festplatten beeinflussen in hohem Maße die
Gesamtleistung Ihres Aufnahmesystems. Ein schnellerer Prozessor und mehr RAM-Speicher
kann die Audiolatenz (Verzögerung) reduzieren und die Gesamtleistung verbessern.
12.1.2. WDM- und ASIO-Treiberinstallation
Bevor Sie den LR-16 an den PC anschließen, laden Sie bitte das Treiberpaket vom Downloadbereich
der Cymatic Audio Website herunter:
Nachdem das Herunterladen beendet ist:
•
Entpacken Sie das heruntergeladene Archiv in einen Ordner auf Ihrem PC.
•
Öffnen Sie den erstellten Ordner, doppelklicken Sie die "setup.exe"-Datei und folgen Sie den
Anweisungen auf dem Bildschirm. (Es wird dringend empfohlen, alle offenen Programme zu
schließen, bevor Sie die LR-16-Treiber installieren)
•
Wenn Sie vom Installationsprogramm dazu aufgefordert werden, schließen Sie den LR-16
über das mitgelieferte USB-Kabel an Ihren PC an.
12.2. LR-16 Mixer/Control Panel-Applikation für PC
Bei der LR-16-Treiberinstallation wird automatisch die LR-16 Mixer/Control Panel-Applikation auf
Ihrem PC installiert.
Öffnen Sie das Programm mit einem Klick auf das LR-16-Symbol in der Windows Taskleiste oder
geben Sie den Programmnamen in die Suchmaske des Windows Startmenüs ein.
Mit der Mixer/Control Panel-Applikation können Sie Einstellungen am integrierten DSP-Mixer
des LR-16 vornehmen. Wenn er an einen Computer angeschlossen ist und als USB-Schnittstelle
arbeitet, sind die Einstellungen am internen DSP-Mixer schneller und einfacher über die grafische
Steuerung möglich.
Mithilfe des internen DSP-Mixers können Sie einen Monitormix erstellen, der eine geringere
Latenz (Verzögerung) beim Abhören der Aufnahmespuren aufweist, als es oft beim Abhören
über Ihre DAW-Software möglich ist.
PRODUKT MANUAL
28
http://www.cymaticaudio.com
16X2-KANAL USB INTERFACE MODE

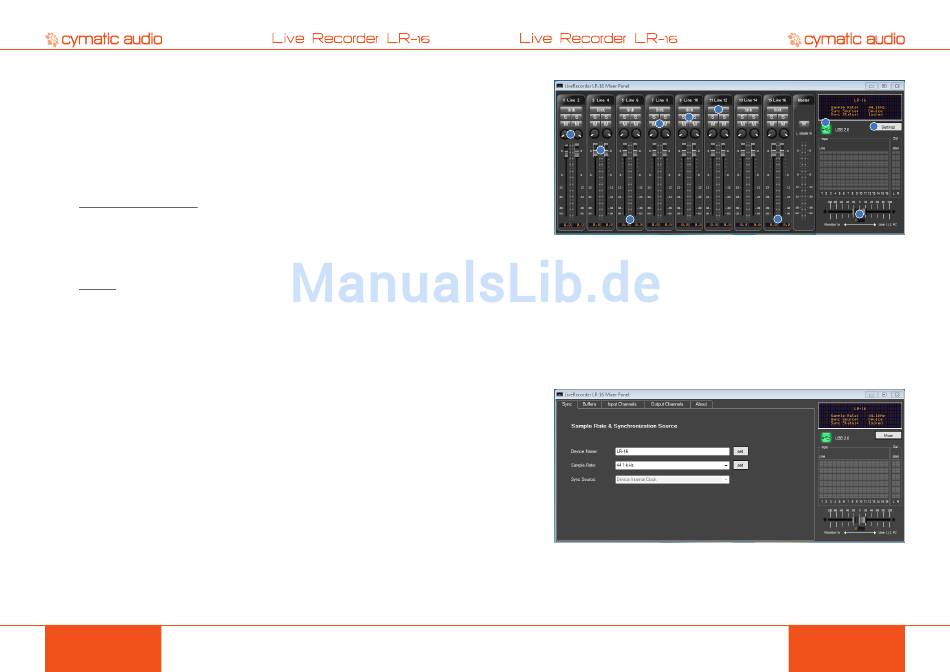

12.2.1. Mixer-Fenster
5
4
1
2
3
1. Monitor-Panorama
2. Anzeige der Eingangspegel
3. Eingangspegel-Fader
4. Mute
5. Solo
6. Verkopplung der Kanal-Link
7. Pegelanzeige der Main-Ausgänge
8. Crossfader
9. Anzeige USB-Verbindung
10. Ansicht der Geräteeinstellungen
12.2.2. Settings-Fenster: Registerkarte "Synchronisation"
Device Name
Das Feld "Device Name" bestimmt, welcher Gerätename in Ihrer DAW-Software erscheint. Der
voreingestellte Name ist "LR-16", er kann aber nach Belieben umbenannt werden.
Sample Rate
Klicken Sie auf dieses Feld und wählen Sie die Samplerate, in der der LR-16 als Audio Interface
arbeiten soll. Möglich sind:
16X2-KANAL USB INTERFACE MODE
6
9
10
8
7
PRODUKT MANUAL
29
