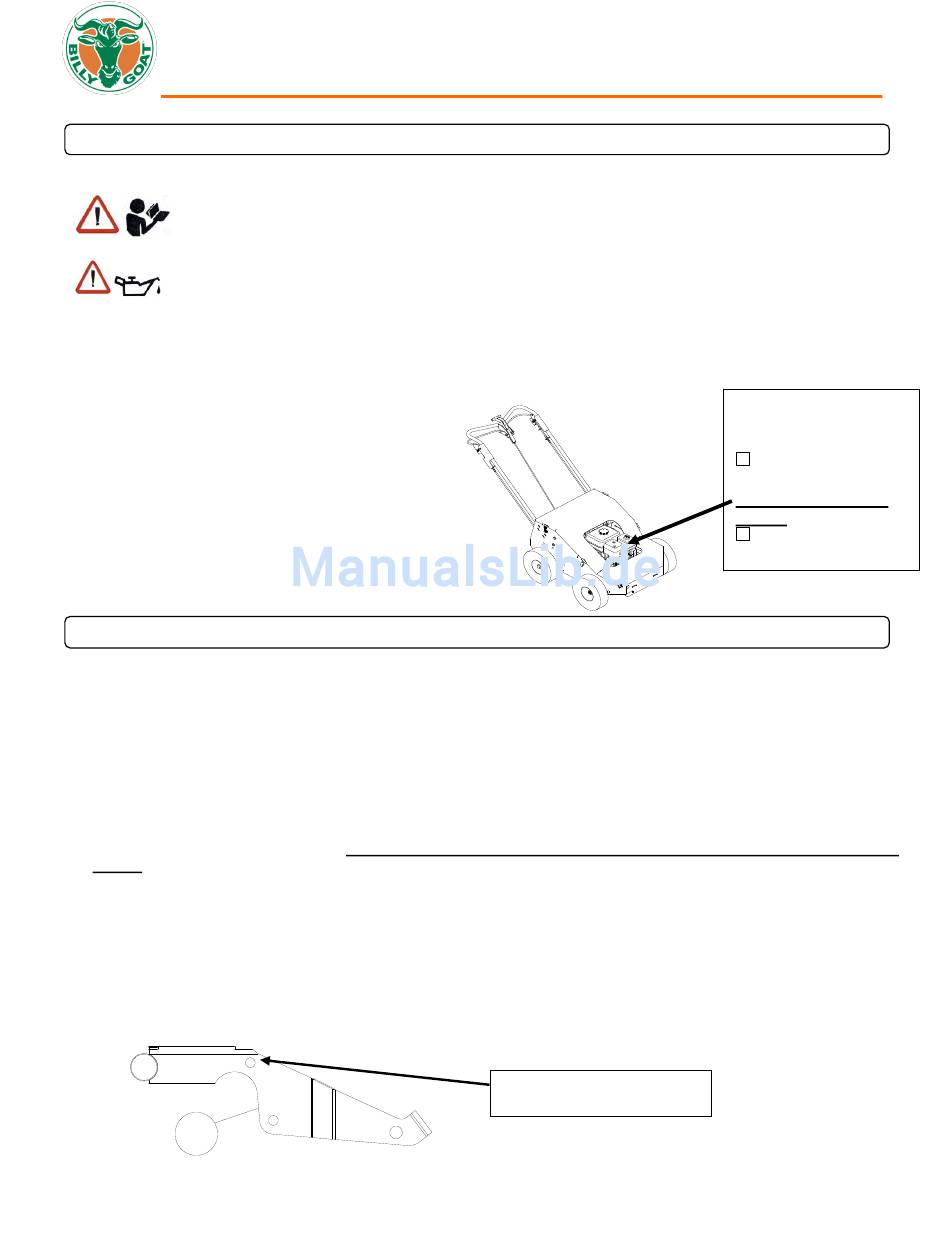

PL25SPH Bedienungsanleitung
VERPACKUNGSPRÜFLISTE
Ihr Billy Goat wird vom Werk in einem Karton versendet. Griff und Kabel sind nicht montiert.
LESEN SIE alle Sicherheitsanweisungen, bevor Sie das Gerät zusammenbauen.
VORSICHT beim Herausnehmen des Gerätes aus der Kiste.
VOR DEM STARTEN MOTORÖL EINFÜLLEN
TEILETASCHE & LITERATUR-BAUSATZ
Garantiekarte Position Nr. 400972, Bedienerhandbuch Position Nr.100383, Konformitätserklärung Position Nr.
381503, Überarbeitung des allgemeinen Sicherheits- und Garantiehandbuchs Position Nr. 100295
MONTAGE
HINWEIS: Positionen in ( ) können in der bebilderten Teileliste auf den Seiten 10 und 11 nachgeschlagen werden.
1. ENTNEHMENSie die beiden Bolzen und Muttern aus der Teiletasche (Position 44 und 5).
2. BEFESTIGEN Sie den oberen Griff (Position 70), indem Sie ihn in die Löcher hinten einschieben und mit den Positionen aus Schritt
1 fixieren. HINWEIS: Der Bügel sollte nach unten zeigen.
3. BEFESTIGEN Sie das Zinkenhebekabel (Position 49) am Zinkenhebel (Position 69) in der Griffmitte. Führen Sie dazu den Stift
(Position 88) in das Loch am Griffende ein und führen Sie dann den Sichereitsring (Position 6) ein. Siehe Fig. 1 unten und
Teileabbildung auf Seite 10.
4. BEFESTIGEN Sie das Antriebskabel (Position 78) an der Klammer links am Hebel (Position 70), indem Sie beide Muttern an der
Klammer befestigen und anziehen. Installieren Sie die Kabeleinstellung (Position 71), indem Sie sie auf das Kabelende aufziehen,
bis der Faden sichtbar wird. HINWEIS: Nach der Installation muss das vorstehende Ende der Einstellung zum Bediener
zeigen. Prüfen Sie vor dem Betrieb die korrekte Funktion der Kabel. Wenn die Gurtspannung am Bügelkabel geändert werden
muss, lösen Sie die Muttern und passen Sie die Spannung durch Verschieben der Sandwich-Position nach oben oder unten an.
HINWEIS: Die Zinken greifen bei zu niedriger Spannung nicht. Bei zu hoher Spannung nutzt sich der Gurt möglicherweise vorzeitig ab.
5. BEFESTIGEN Sie das Zinkenkabel (Position 77) an der Klammer rechts am Hebel (Position 70) genauso wie das Antriebskabel.
Prüfen Sie den ordnungsgemäßen Betrieb und passen Sie die Spannung entsprechend an.
6. PRÜFEN Sie den Motorölstand und füllen Sie bei Bedarf nach. Prüfen Sie auch den Ölstand im Untersetzungsbehälter und füllen
Sie bei Bedarf nach. Beachten Sie hinsichtlich Öltyp und der erforderlichen Menge die Anleitung des Motorherstellers. Bringen Sie
den Hebel zur Zinkenaktivierung in die untere Position, damit der Motor während der Prüfung in einer ebenen Position ist.
7. BRINGEN Sie den am oberen Griff befindlichen Ausschalter des Motors in die EIN-Position.
Abb. 1
69
Griff
Teil Nr. 100383-DE
Hier das Kabel (Position 49)
befestigen
6
Prüfliste für die
Teileverpackung
Bedienerhandbuch
Position Nr. 100383
Motorhandbuch pro
Modell
Honda
Form. Nr. F102115C
