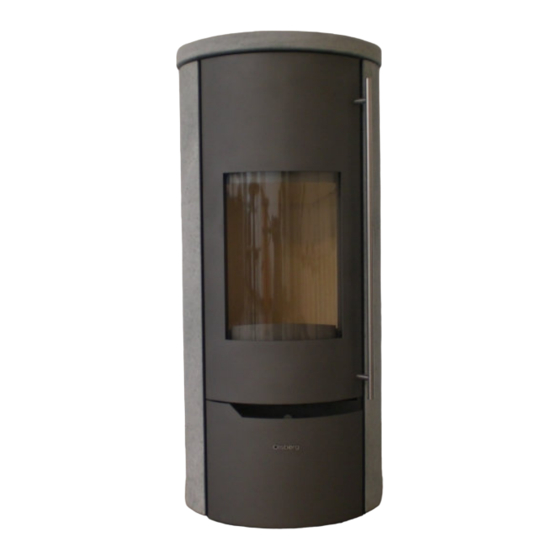

Kaminofen Tolima PowerSystem Compact
raumluftunabhängig
Anleitung
Instruction
Instructions
Aanwijzing
Manual de instrucciones
- DIN EN 13240
- DIN EN 18897 raumluftunabhängig
- DIBT-Bauaufsichtliche Zulassung
- 15a BV-G
D
Seite
2 - 8
GB
Page
9 - 13
Page
14 - 18
F
NL
Pagina 19 - 23
E
Página 24 - 28
23/557
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Olsberg TolimaPowerSystem Compact 23/557
Inhaltszusammenfassung für Olsberg TolimaPowerSystem Compact 23/557
- Seite 1 Kaminofen Tolima PowerSystem Compact 23/557 raumluftunabhängig Anleitung Seite 2 - 8 Instruction Page 9 - 13 Instructions Page 14 - 18 Aanwijzing Pagina 19 - 23 Manual de instrucciones Página 24 - 28 - DIN EN 13240 - DIN EN 18897 raumluftunabhängig - DIBT-Bauaufsichtliche Zulassung - 15a BV-G...
-
Seite 2: Inhaltsverzeichnis
Inhaltsübersicht • Vorwort ..........Seite 2 • Technische Daten ..........2 • Zu beachtende Vorschriften ......2 • Schornsteinbemessung ........2 • Verbrennungsluftversorgung ......2 • Raumluftunabhängiger Verbr.-Luftanschluß.. 3 • Aufstellen des Kaminofens ......3 • Montagefolge ............ 3 • Bedienung ............ -
Seite 3: Montage Des Powerbloc
Gerät wahlweise hinten oder unten eine Verbrennungsluftleitung ∅125 mm anzubringen. Die- se Leitung ist max. 6m lang und hat max. vier 90° Bögen und muss dauerhaft dicht ausgeführt sein. Wir empfehlen Ihnen aus dem Olsberg-Sortiment die Ver- brennungsluftrohre mit Dichtlippe. • Aufstellen des Kaminofens Die Heizgaszugsteine in der Reihenfolge 1-2-3-4 einsetzen. -
Seite 4: Bedienung Der Verbrennungsluftschieber
• 10 bis 15 % und ist dann am Besten zum Heizen ge- Verbrennungsluftschieber ganz öffnen. eignet. • Anzündmaterial (Anzündwürfel Anzünd- Frisch geschlagenes Holz hat eine sehr hohe holz) wie dargestellt auflegen und von oben an- Feuchtigkeit und brennt deshalb schlecht. Neben dem zünden. -
Seite 5: Besondere Hinweise
• • Bei Nichtbetrieb den Bedienhebel auf „0“ stellen, Die Feuerraumtür beim Nachlegen langsam öff- um ein Auskühlen des Aufstellraumes zu verhin- nen, da sonst Heizgase austreten können. • dern. Aschekasten oder Feuerraum rechtzeitig ent- leeren. Sonst Behinderung der Verbrennungs- Bedienung Konvektionsluftschieber luftzufuhr oder Schädigung der Rosteinrichtung möglich. -
Seite 6: Reinigung
Reinigung Was? Wie oft? Womit? Handfeger, Kaminofen innen mind. 1x pro Jahr Staubsauger Handfeger, Verbindungsstück mind. 1x pro Jahr Staubsauger in kaltem Zustand Glasscheibe nach Bedarf mit Glasreiniger für Kamin- und Ofenscheiben Ersatzteile Achtung: Damit Sie die auf dem Geräteschild befindlichen Eventuell benötigte Ersatzteile fordern Sie bitte bei Nummern zur Hand haben, wird empfohlen, sie vor Ihrem Fachhändler an. -
Seite 7: Garantiebedingungen
Brennstoffen. Die erteilten Garantien sind freiwillige Zusatzleistungen Für die Beständigkeit von Türscharnieren, Glaske- von Olsberg und haben nur für das Gebiet der Bundes- ramik (nicht Glasbruch) und Oberflächenbeschich- republik Deuschland Gültigkeit. tungen (z.B. Gold, Chrom, ausgenommen Lackie- rung), elektronische Bauteile und Baugruppen ga- Produktinformation rantieren wir zwei Jahre. - Seite 8 Kaminofens jeglicher Art hervorgerufen durch Trans- das gesamte Produkt nicht. port). Transportschäden sind unverzüglich an den anlie- In Fällen der Rücknahme von Waren ist Olsberg be- fernden Spediteur und an den Vertragspartner zu mel- rechtigt, folgende Ansprüche auf Gebrauchsüberlas- den.
-
Seite 9: Technical Data
Stove Tolima PowerSystem Compact 23/557 Instruction Page 9 - 13 Contents • Foreword ..........Page • Technical Data ............. 9 • Regulations to be observed ....... 9 • Chimney design ........... 9 • Combustion air supply ........10 • Installing the stove ..........10 •... -
Seite 10: Combustion Air Supply
The stovepipe connections must be airtight. The If the delivery pressures are too high, a delivery pressure limiter (e.g. supplementary air device in the stovepipe must not protrude into the chimney. chimney) must be fitted. It is purposeful to re- determine the delivery pressure when starting up the Installing the PowerBloc stove. -
Seite 11: Operation
• Operation Place the kindling material (ignition cubes and Permissible fuels kindling wood) as described and ignite it from the top. The following fuels are approved: • Place and ignite the kindling materials (paper, • Natural shopped wood in the form of billet wood ignition cubes, kindling wood, etc.). -
Seite 12: Heating During The Transition Period
• Open the combustion chamber door slowly after • As the secondary air also contributes to the adding new fuel, as otherwise the combustion cleanliness of the glass pane, the lever should be gases can escape. • set on “I” minimum. Empty the ash pan or combustion chamber in •... -
Seite 13: Cleaning
Cleaning What? How often? Using what? hand brush, Inside of stove at least 1x per year vacuum cleaner hand brush, Connection piece at least 1x per year vacuum cleaner when cold, Glass panel as required using glass cleaner for stoves and over glass Replacement parts Attention:... - Seite 14 Cheminée Tolima PowerSystem Compact 23/557 Instructions Page 14 - 18 Table des matières • Préface ..........Page • Caractéristiques technique ......14 • Directives à respecter ........14 • Dimensions de la cheminée ......14 • Alimentation en air de combustion ....15 •...
-
Seite 15: Alimentation En Air De Combustion
1-2-3-4. combustion. Utilisez les tubes d’air de combustion Olsberg avec lèvre d’étanchéité. Installation du poêle Le sol doit être plan et horizontal. Le poêle ne peut être posé que sur un sol suffisamment robuste. Pour protéger le plancher, on pourra placer le poêle sur... -
Seite 16: À Respecter Avant La Première Mise En Service Chauffer
Le bois en bûches atteint un taux d'humidité de 10 à 15 % après un entreposage de 2 à 3 ans à l'air libre (uniquement recouvert au-dessus) et aura alors la qualité appropriée pour le chauffage. Le bois fraîchement abattu a un taux d'humidité très élevé... - Seite 17 Chauffer Réglage de l'air de combustion • N'alimenter que la quantité de combustible qui Position du levier de commande : correspond au besoin calorifique souhaité. « II » Position d’allumage, puissance thermique Pour le rendement calorifique nominal 6 kW: - max. 1, 5 kg de bûches max.
-
Seite 18: Nettoyage
• • Il ne faut pas modifier les dispositions prises pour Ne pas entreprendre de modifications sur le l'alimentation en air de combustion. En particu- poêle lier, il faut s'assurer que les conduits d'air de combustion nécessaires sont ouverts durant l'ex- ploitation du foyer. - Seite 19 Haard Tolima PowerSystem Compact 23/557 Aanwijzing Pagina 19 – 23 Inhoudsoverzicht Voorwoord ......... Pagina 19 Technische gegevens ........19 Voorschriften in acht te nemen ...... 19 Schoorsteendimensionering ......19 Toevoer van verbrandingslucht ..... 19 Monteren van de haard ........20 Montagevolgorde ..........
-
Seite 20: Externe Verbrandingsluchtaansluiting
∅ 125 mm aan te schroeven. Wordt de verbrandings- luchtleiding langer als 3m uitgevoerd, dan moet het rekenkundig bewijs voor de verbrandingslucht- verzorging worden geleverd. Gebruik de Olsberg ver- • brandingsluchtpijp met afdichtlip. De chamottestenen plaatsen in de volgorde 1- 2-3-4. - Seite 21 Vers gehakt hout heeft een heel hoge vochtigheid Aansteken en brandt daarom slecht. Naast de heel geringe • Aslade event. ledigen en weer inschuiven. verwarmingswaarde belst het aanvullend het milieu. • Primaire secundaire luchtregelaar De verhoogde condensaat- en teervorming kan de openen.
- Seite 22 „I“ Nominaal verwarmingsvermogen met houtbri Voor max. toegelaten verwarmingsvermogen: ketten - max. 3 kg brandhout „0“ Gloed behouden - max. 3 kg houtbriketten • De verbrandingsruimtedeur bij het toevoegen Omdat de secundaire lucht ook bijdraagt tot het langzaam openen, omdat anders kookgas kan schoonhouden van de glasschijf, moet de regelhendel uitstromen.
-
Seite 23: Wat Is, Wanneer
• verbrandingsluchtleidingen gedurende het bedrijf Nooit spiritus, benzine andere licht van de stookplaats open zijn. ontvlambare stoffen voor aansteken gebruiken. • Er mogen geen veranderingen aan de haard • uitgevoerd worden. De voorzieningen voor de verbrandingsluchtver- zorging mogen niet worden veranderd. Vooral moet verzekerd blijven,... -
Seite 24: Prólogo
Estufa de chimenea Tolima PowerSystem Compact 23/557 Manual de instrucciones Página 24 - 28 Contenido • Prólogo ..........Página 24 • Características técnicas ........24 • Prescripciones a observar ......24 • Dimensionado de la chimenea ....... 24 • Suministro de aire de combustión ....25 •... -
Seite 25: Suministro De Aire De Combustión
3 metros de largo, entonces tiene que demostrarse matemáticamente la alimentación del aire de combustión. Utilice la • boquilla de aire de combustión de Olsberg con labio Colocar las piedras de tiro del gas de de estanqueidad. calefacción en la secuencia 1-2-3-4. -
Seite 26: Cómo Encender
Cómo encender Manejo • Si fuere necesario, hay que vaciar la caja de las Combustibles admisibles cenizas y volverla a meter. • Abrir los reguladores del aire primario y secunda- Son admisibles los combustibles a saber: rio. • • Leña natural Colocar el material de encendido (cubos y Longitud máxima: 33 cm leña) tal y como se muestra y encender desde... - Seite 27 El aire primario solo podrá entrar en la zona del Configuración del aire de combustión fuego cuando la parrilla esté en posición abierta. Configuración de la palanca de uso: “II” Configuración de encendido, máx. Cómo calentar rendimiento térmico • Ponga sólo la cantidad de combustible que se “I”...
-
Seite 28: Limpieza
¿Es insuficiente el tiro de la chimenea? • ¿No se ha vaciado a tiempo la caja de las ceniza • ¿No está seca la maderas a quemar? Olsberg Hermann Everken GmbH Hüttenstraße 38 • D - 59939 Olsberg Email: info@olsberg.com www.olsberg.com...
