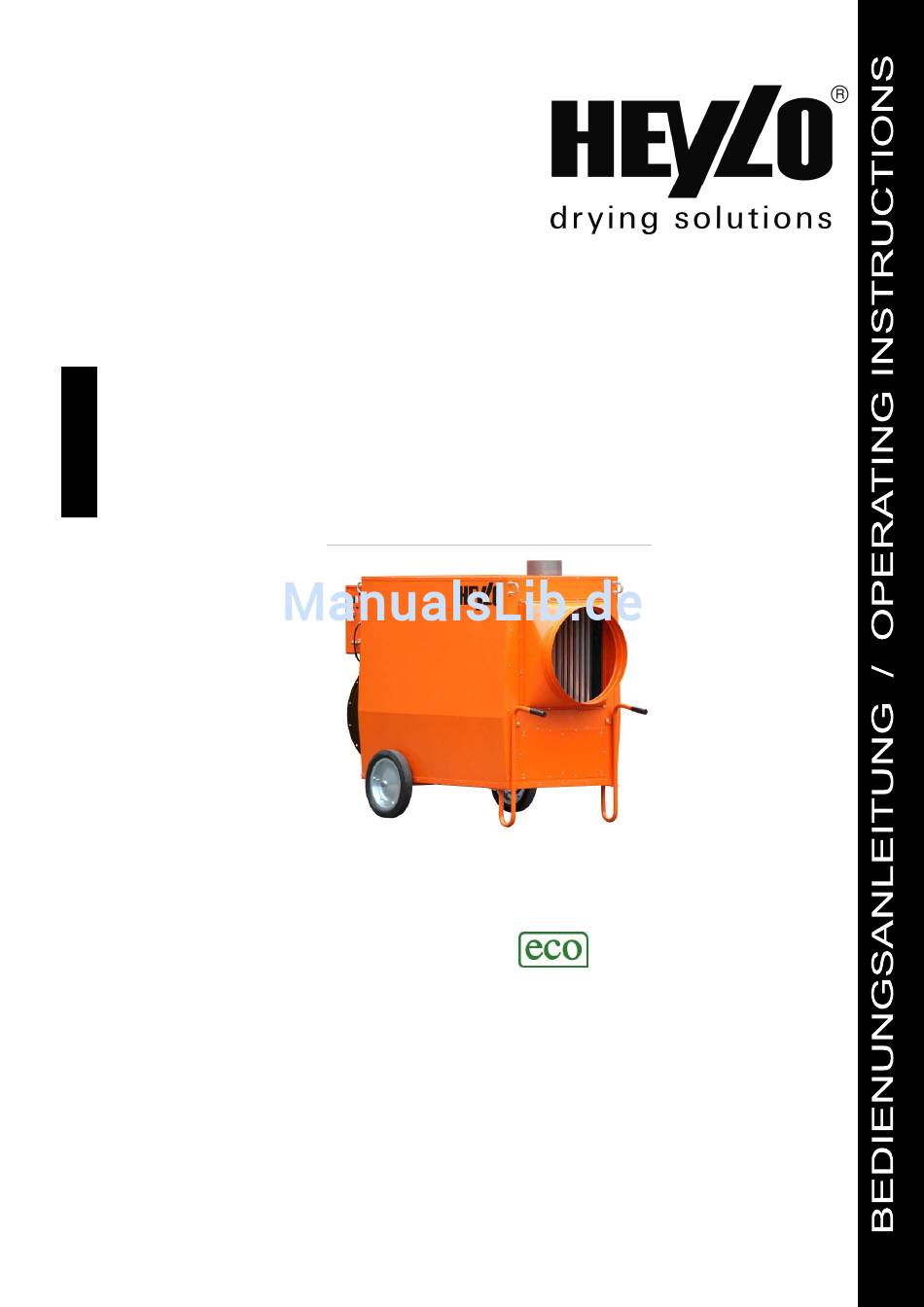

- Seite 1 Mobile Warmlufterzeuger Mobile warm-air heaters Typenreihe K (Öl) Model series K (oil) K 160 Art.-Nr. / Item No. 1101670 Stand: 10/2011 ab Geräte-Nr. 160eco/001...
- Seite 2 K 30, K 30 T, K 50, K 80, K 160eco, K 120, K 170, K 220 HEYLO GmbH, Im Finigen 9, 28832 Achim, erklärt, dass die genannten Maschinen in ihrer Konzeption und in der von uns in Verkehr gebrachten Bauart den grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinie von Maschinen entsprechen.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Allgemeines Technische Daten Geräteaufbau Arbeitsweise Anschlüsse Inbetriebnahme Aufstellungsrichtlinien 9 – 10 Wartung Fehlersuche und -behebung 11 – 13 Schaltplan Ersatzteilliste 15 – 16 Brennereinstellung Ersatzteile Ölbrenner 18 - 19 ACHTUNG: Vor Inbetriebnahme unbedingt lesen! Bitte beachten Sie sorgfältig die Hinweise in der Bedienungsanleitung. Bei Nichtbeachtung erlischt der Gewährleistungsanspruch. -
Seite 4: Allgemeines

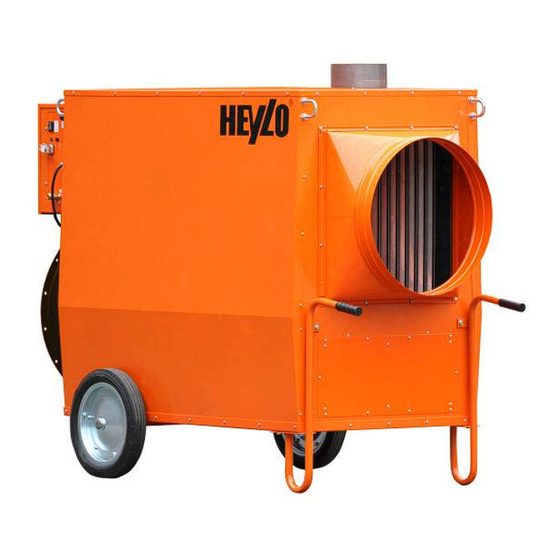

1. Allgemeines Gerätebeschreibung Der mit Heizöl EL befeuerte K 160 eco ist ein kompakter, vielseitig verwendbarer, gut transportabler Warmlufterzeuger (WLE) für Heizung und Trocknung. Er arbeitet mit und ohne Schornsteinanschluss gleich gut und ist mit seiner großen Heizleistung kompakt, leicht und doch robust gebaut. -
Seite 5: Technische Daten
2. Technische Daten der Typenreihe K K160 eco K 220 K 30 K 30 T K 50 K 80 K 120 1./2. Stufe K 170 1. / 2. Stufe Artikel-Nr. 1101605 1101610 1101584 1101600 1101625 1101670 1101683 1101684 Nennwärmebelastung (kW) 141 / 161 155 / 234 Nennheizleistung (kW) -
Seite 6: Geräteaufbau
Ein weiterer Vorteil diese Technik ist eine Reduzierung der Brennerstarts im Betrieb von bis zu 30%. Dies führt zur Entlastung der Zündorgane und Steuerelemente und vermindert die Verschmutzung des Brennerkopfes. Außerdem gilt der K 160 eco als sehr emissionsarm. Nach einer kurzen Aufheizzeit schaltet der Temperaturregler den Ventilator an. Dadurch wird eine sehr kurze Aufheizzeit erreicht. -
Seite 7: Anschlüsse
5. Anschlüsse Stromanschluss Das Gerät wird mit 230V Wechselstrom, 50 Hz betrieben. Der K 160eco wird über ein 2,5 m langes Kabel mit Schukostecker betrieben. Der Anschluss darf nur an solche Netze erfolgen, die mit einer Sicherung von minimal 16 A abgesichert sind. Längere Zuleitungen sollten mindestens 3 x 2,5 mm ²... -
Seite 8: Inbetriebnahme
Mobile Warmlufterzeuger Typ K 160 eco 6. Inbetriebnahme Heizen 1. Anschluss zu den Ölversorgungsleitungen über den Vor- und Rücklaufanschluss am Gerät herstellen. Hierbei unbedingt auf einen ordnungsgemäßen Sitz der Anschlusskupplungen achten! Ein nicht korrekt angeschlossener Rücklauf kann zum defekt der Ölpumpe und schlimmstenfalls zu einer Undichtigkeit der Pumpe führen! 2. -
Seite 9: Aufstellungsrichtlinien
7. Aufstellungsrichtlinien Aufstellvorschriften Bei der Aufstellung von ortsveränderlichen WLE mit geschlossener Brennkammer sind grundsätzlich die jeweiligen örtlichen Bau-, Brandschutz- und Berufsgenossenschafts- vorschriften einzuhalten Aufstellorte Die Geräte dürfen nicht an Orten betrieben werden, an denen zündfähige Gas-Luft- oder Staub- Luft-Gemische auftreten können (z.B. Tankstellen, Lackierereien usw.). Fußböden und Decken müssen feuerhemmend sein. -
Seite 10: Wartung
Um die Betriebssicherheit und die ökologischen Grenzwerte einzuhalten sowie die Wirtschaftlichkeit zu sichern, muss das Gerät in regelmäßigen Abständen gewartet und gereinigt werden. HEYLO empfiehlt ein Intervall von mind. 12 Monaten. Wartungsarbeiten dürfen nur durch sachkundige Fachleute durchgeführt werden. Ein stets sauber gehaltener Warmlufterzeuger gewährleistet eine gute Verbrennung mit störungsfreiem... -
Seite 11: Fehlersuche Und -Behebung
9. Fehlersuche und -behebung Problem mögliche Ursache Lösung Brenner läuft nicht Kein Strom Mit einem 2poligen Spannungsprüfer oder Multimeter prüfen, Hauptschalter einschalten, Sicherung auswechseln, Zuleitung auf lose Kontakte untersuchen. Bei Betrieb ohne Raumthermostat: prüfen, ob Kappe auf Raumthermostatanschluss vorhanden ist, da Heizer ohne Kappe nicht anläuft, ggf. - Seite 12 Mobile Warmlufterzeuger Typ K 160 eco Problem mögliche Ursache Lösung Brenner läuft an, geht Öltank leer Öl nachfüllen aber auf Störung Ölleitung nicht angeschlossen Leitung bzw. Haupthahn prüfen oder Haupthahn geschlossen Ölfilter verschmutzt Düsenfilter, Pumpenfilter, Vorfilter reinigen, evtl. Düse auswechseln Ölsaugleitung ist nicht dicht,...
-
Seite 13: Außerbetriebnahme Und Entsorgung Des Gerätes
Anlage nur von elektrischem Fachpersonal bzw. einer elektrisch unterwiesenen Person entsprechend VBG 4 ausgeführt werden. Bitte lassen Sie Reparaturarbeiten der Elektro- Gas- und Ölanschlüsse für WLE nur von Servicepartnern der Firma HEYLO durchführen. Außerbetriebnahme und Entsorgung des Gerätes Das Gerät ist für langjährigen Betrieb ausgelegt. -
Seite 14: Schaltplan
Mobile Warmlufterzeuger Typ K 160 eco 10. Schaltplan... -
Seite 15: Ersatzteilliste
11. Ersatzteilliste für K 160eco (Art.-Nr. 1101670) ab Geräte-Nr. 160/001 HEYLO Pos. Bezeichnung Artikel-Nr. 1340067 Bügelschraube M12 1380708 Gummigriff (Handgriff) 1309187 Achse komplett 1650020 Rad V 400/25-75R 1650021 Starlockkappe Dm. 25 mm 1232798 Kompaktventilator komplett 1450276 Netzkabel mit Schukostecker 1450912 Anbaugehäuse für Raumthermostat... - Seite 16 Mobile Warmlufterzeuger Typ K 160 eco Bild - Ansicht K 160 eco...
-
Seite 17: Brennereinstellung
12. Brennereinstellung K160 eco Hinweis: Um das Stauscheibenstocksystem (1) einzustellen, lösen Sie die Schraube (3). Und um das Elektrodensystem (2) einzustellen, lösen Sie die Schraube (4). Pumpen- Luftklappen- Brennerkopf- Gerät Heizleistung Düse Brennertyp druck einstellung Einstellung 3,25 Gph 60° B K 160 1.Stufe 9,0 bar 1.Stufe 0,9... -
Seite 18: Ersatzteile Ölbrenner
Mobile Warmlufterzeuger Typ K 160 eco 13. Ersatzteilliste Ölbrenner RG 3D TC (Art.-Nr. 1230175) -
Seite 19: Ersatzteilliste Ölbrenner
Ersatzteilliste Ölbrenner Pos. HEYLO Art.-Nr. Bezeichnung 1650419 Verkleidung 1655001 Schutzsystem 1655002 4-Poliger Stecker 1420016 Steuergerät MO 550 1560213 Wellendichtungseinsatz 1420124 Fotowiderstand 1655003 Schauglas 1630403 Tragbügel und Schraube 1655004 Druckrohr 1655005 Motor 1630431 Düsenstock-Flansch 1630421 Düsenstock 1655006 Luftleitblech 1655007 Kabel Zündelektroden... - Seite 20 Fan-assisted air heaters with heat exchangers Type: K 30, K 30 T, K 50, K 80, K 120, K 160 eco, K 170, K 220 HEYLO GmbH, Im Finigen 9, 28832 Achim, declares that the machines described correspond to the EU Machinery Directive as far as safety and health requirements are concerned, in their design and in the construction type brought into use by us.
- Seite 21 Contents Page General information Technical Data Equipment Construction Mode of operation Connections Commissioning/starting up Installation Guidelines 27 – 28 Maintenance Troubleshooting 29 – 31 Wiring Parts list 33 – 34 Burner adjustment Spare parts for oil burner 36 - 37 PLEASE NOTE: Please read without fail before starting up! Please observe the advice given in the operating instructions carefully.
-
Seite 22: General Information
Mobile warm-air heaters Type K 160 eco 1. General information Equipment description The K160eco lit with heating oil EL, is a compact fan-assisted air heater (WLE) that can be used in many ways and is easy to transport for heating and drying. It functions equally well with and without a chimney and, with its high heat capacity, it is compact and light, but still built as a robust device. -
Seite 23: Technical Data
2. Technical Data for the Model Series K K160 eco K 220 Type K 30 K 30 T K 50 K 80 K 120 1st //2nd K 170 1st / 2nd level level Item No. 1101605 1101610 1101584 1101600 1101625 1101670 1101683 1101684... -
Seite 24: Equipment Construction
This leads to a reduction of ignition and controls and reduces the pollution of the burner head. In addition, the K 160 eco is very low on emissions. After a short heating up time, the temperature regulator switches on the ventilator. A very short heating up time is achieved in this way. -
Seite 25: Connections
5. Connections Power supply connection The device is operated with 230V alternating current, 50 Hz. The K 160eco is operated through a 2.5 m long cable with a three-pin plug. Power supply connection should only take place on networks that are secured with a fuse of a minimum of 16 A. Longer supply lines should have a cross section of at least 3 x 2.5 mm ²... -
Seite 26: Commissioning/Starting Up
Mobile warm-air heaters Type K 160 eco 6. Commissioning/start up Heating 1. Connect the device to the oil supply lines through the flow connection and return port. Here, pay attention to proper seating of the plug outlets! An improperly connected can return to the faulty oil pump, and at worst lead to a leak in the pump! 2. -
Seite 27: Installation Guidelines
7. Installation guidelines Regulations for installation When installing mobile WLEs with closed combustion chambers, the respective local construction and fire protection regulations as well as regulations prescribed by professional associations must be adhered to, in principle. Installation locations The devices cannot be operated in places where ignitable air-gas or dust-air mixtures could occur (e.g. -
Seite 28: Maintenance
The device has to be maintained and cleaned at regular intervals to ensure operational safety and maintenance of prescribed ecological limits as well as economic viability. HEYLO recommends an interval of at least 12 months. Maintenance work can only be carried out by competent experts. A fan-assisted air heater that is always kept clean ensures good combustion with undisturbed operation and a long life. -
Seite 29: Troubleshooting
9. Troubleshooting Problem Possible cause Solution Burner is not running No power supply Check with a two-pole voltage tester or multimeter, turn on the main switch, change the fuse, check the supply line for loose contacts. If device is being operated without room thermostat: check whether the cap of the room thermostat connection is on, since the heater... - Seite 30 Mobile warm-air heaters Type K 160 eco Problem Possible cause Solution Burner starts up, but Oil tank is empty Fill up with oil then indicates malfunctioning Oil pipe is not connected or Check pipeline and/or main tap main tap is closed...
- Seite 31 VBG 4. Please only get repair work to the electrical, gas and oil connections for fan-assisted air heaters done by HEYLO service partners. Placing the device out of operation and disposal The device is designed for long term operation.
-
Seite 32: Wiring
Mobile warm-air heaters Type K 160 eco 10. Wiring... -
Seite 33: Parts List
11. Parts list for K 120 (Item No. 1101625) from serial no. 120/006 HEYLO Pos. Description Item No. 1340067 Stirrup bolt 1380708 Rubber handle 1309187 Complete axle 1650020 Wheel V 400/25-75R 1650021 Starlock cap Dm. 25 mm 1232798 Compact ventilator complete... - Seite 34 Mobile warm-air heaters Type K 160 eco Diagram - View K 160 eco...
-
Seite 35: Burner Adjustment
12. Burner adjustment Please note: To set the system to stop the baffle plate (1), loosen the screw (3). To set the electrode system, loosen the screw (4). Burner Heating Pump Air valve Device Nozzle head Burner type output pressure setting setting 3.25 Gph... -
Seite 36: Spare Parts For Oil Burner
Mobile warm-air heaters Type K 160 eco 13. Parts list for the oil burner RG 3 D TC (Item No. 1230175) - Seite 37 Parts list for the oil burner Pos. HEYLO Item No. Description 1650419 Cover 1655001 Protection assembly 1655002 4 pin plug 1420016 Control box MO550 1560213 Pump seal 1420124 p.e. cell 1655003 Viewing port 1630403 Bracket an screw 1655004 Tube 1655005...
