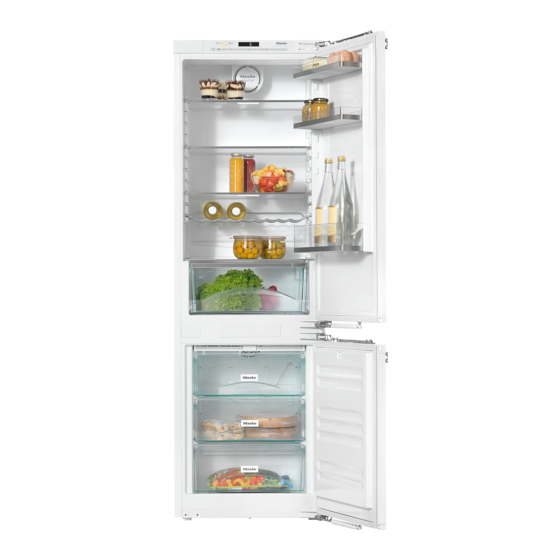

Gebrauchs- und Montageanweisung Kühl-Gefrier-Kombination mit NoFrost-System und DynaCool KFN(S) 37432 iD de - DE Lesen Sie unbedingt die Gebrauchs- und Montageanweisung vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät. M.-Nr. 09 360 330...
Ihr Beitrag zum Umweltschutz Entsorgung der Transport- Entsorgung des Altgerätes verpackung Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Mate- Die Verpackung schützt das Gerät vor rialien. Sie enthalten aber auch schädli- Transportschäden. Die Verpackungs- che Stoffe, die für ihre Funktion und Si- materialien sind nach umweltverträg- cherheit notwendig waren.
Gerätebeschreibung Bedienblende a Ein-/Ausschalten f Einstellen der Temperatur des gesamten Gerätes (X für kälter), Auswahltaste im Einstellungsmodus b Optische Schnittstelle g Bestätigen einer Auswahl (OK-Taste) (nur für den Kundendienst) c Anwählen der Kühlzone bzw. der h Einstellen der Temperatur Gefrierzone (Y für wärmer), Auswahltaste im Einstellungsmodus d Ein-/Ausschalten der Funktion...
Seite 7
Gerätebeschreibung Erklärung der Symbole Symbol Bedeutung Funktion Verriegelung Sicherung vor ungewolltem Ausschalten, ungewollter Temperaturverstellung, ungewolltem Einschalten von DynaCool, SuperKühlen, SuperFrost und ungewollter Eingabe von Einstellungen Akustische Signale Auswahlmöglichkeiten von Tastenton und Warnton bei Tür- und Temperaturalarm Display-Leuchtkraft Einstellen der Leuchtkraft des Displays ¬...
Seite 8
Gerätebeschreibung a Bedienblende b Ventilator c Abstellbord / Eierablage d Abstellfläche e Abstellfläche mit Beleuchtung (FlexiLight) f Flaschenbord g Flaschenablage h Innenbeleuchtung Obst- und Gemüseschublade i Obst- und Gemüseschublade j Tauwasser-Rinne und Tauwasser-Ablaufloch k Gefrierschubladen...
Die Flaschenablage kann variabel im Das Microfasertuch hilft bei der Entfer- Gerät eingesetzt werden. nung von Fingerabdrücken und leich- ten Verschmutzungen auf Edelstahl-Fronten, Geräteblenden, Fenstern, Möbeln, Autofenstern, usw. Nachkaufbares Zubehör erhalten Sie beim Miele Kundendienst, im Fach- handel oder im Internet.
Hinweise für den Einbau, die Sicherheit, den Gebrauch und die Wartung. Dadurch schützen Sie sich und vermeiden Schäden am Gerät. Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung dieser Hinweise verursacht werden. Bewahren Sie die Gebrauchs- und Montageanweisung auf, und geben Sie sie einem eventuellen Nachbesitzer weiter! Bestimmungsgemäße Verwendung...
Seite 11
Ware oder deren Verderb führen. Im Wei- teren ist das Gerät nicht geeignet für den Betrieb in explosionsge- fährdeten Bereichen. Miele haftet nicht für Schäden, die durch bestimmungswidrige Ver- wendung oder falsche Bedienung verursacht werden. Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis...
Seite 12
Sicherheitshinweise und Warnungen Erstickungsgefahr! Kinder können sich beim Spielen in Verpa- ckungsmaterial (z. B. Folien) einwickeln oder es sich über den Kopf ziehen und ersticken. Halten Sie Verpackungsmaterial von Kindern fern. Technische Sicherheit Der Kältemittelkreislauf ist auf Dichtheit geprüft. Das Gerät ent- spricht den einschlägigen Sicherheitsbestimmungen sowie den zu- treffenden EG-Richtlinien.
Seite 13
Lassen Sie im Zweifelsfall die Elektroinstallati- on durch eine Elektro-Fachkraft prüfen. Wenn die Anschlussleitung beschädigt ist, muss diese durch eine von Miele autorisierte Fachkraft installiert werden, um Gefahren für den Benutzer zu vermeiden. Mehrfachsteckdosen oder Verlängerungskabel gewähren nicht die nötige Sicherheit (Brandgefahr).
Seite 14
Miele autorisierten Fachkräften durchgeführt werden. Garantieansprüche gehen verloren, wenn das Gerät nicht von ei- nem von Miele autorisierten Kundendienst repariert wird. Nur bei Original-Ersatzteilen gewährleistet Miele, dass sie die Si- cherheitsanforderungen erfüllen. Defekte Bauteile dürfen nur gegen solche ausgetauscht werden.
Seite 15
Sicherheitshinweise und Warnungen Sachgemäßer Gebrauch Das Gerät ist für eine bestimmte Klimaklasse (Raumtemperatur- bereich) ausgelegt, deren Grenzen eingehalten werden müssen. Die Klimaklasse steht auf dem Typenschild im Innenraum des Gerä- tes. Eine niedrigere Raumtemperatur führt zu einer längeren Still- standzeit des Kompressors, so dass das Gerät die erforderliche Temperatur nicht halten kann.
Seite 16
Qualität der Lebensmittel und von der Lagertemperatur. Achten Sie auf das Haltbarkeitsdatum und auf die Lagerhinweise der Le- bensmittelhersteller! Verwenden Sie ausschließlich Miele Original-Zubehör. Wenn an- dere Teile an- oder eingebaut werden, gehen Ansprüche aus Ga- rantie, Gewährleistung und/oder Produkthaftung verloren.
Seite 17
Sicherheitshinweise und Warnungen Reinigung und Pflege Behandeln Sie die Türdichtung nicht mit Ölen oder Fetten. Dadurch wird die Türdichtung im Laufe der Zeit porös. Der Dampf eines Dampf-Reinigers kann an spannungsführende Teile gelangen und einen Kurzschluss verursachen. Benutzen Sie zum Reinigen und Abtauen des Gerätes niemals einen Dampf-Reiniger.
Seite 18
Sicherheitshinweise und Warnungen Entsorgung Ihres Altgerätes Zerstören Sie gegebenenfalls das Türschloss Ihres alten Gerätes, wenn Sie es entsorgen. Sie verhindern damit, dass sich spielende Kinder einsperren und in Lebensgefahr geraten. Beschädigen Sie keine Teile des Kältekreislaufes, z. B. durch – Aufstechen der Kältemittelkanäle des Verdampfers, –...
Wie können Sie Energie sparen? normaler erhöhter Energieverbrauch Energieverbrauch Aufstellen/Warten In belüfteten Räumen. In geschlossenen, nicht belüfteten Räumen. Geschützt vor direkter Bei direkter Sonnenbestrah- Sonnenbestrahlung. lung. Nicht neben einer Wärme- Neben einer Wärmequelle quelle (Heizkörper, Herd). (Heizkörper, Herd). Bei idealer Raumtemperatur Bei hoher Raumtemperatur.
Seite 20
Wie können Sie Energie sparen? normaler erhöhter Energieverbrauch Energieverbrauch Gebrauch Anordnung der Schubfächer, Abstellflächen und Ablagen wie im Auslieferungszustand. Gerätetür nur bei Bedarf und Häufiges und langes Türöffnen so kurz wie möglich öffnen. bedeuten Kälteverlust und einströmende warme Raum- Lebensmittel gut sortiert luft.
Pflegen und Reinigen ^ Reiben Sie die Edelstahlflächen direkt nach Abziehen der Schutzfolie ^ Stecken Sie den Flaschenhalter mittig mit der beiliegenden Miele Pflege für auf die hintere Kante des Flaschen- Edelstahl ein. bords. Wichtig! Die Miele Pflege für Edelstahl –...
Gerät ein- und ausschalten Das Gerät bedienen Beim Öffnen der Kühlzonentür geht die Innenbeleuchtung an und die LED-Be- Bei diesem Gerät reicht zur Bedienung leuchtung der Abstellflächen wird heller eine Berührung der Sensortasten mit bis die maximale Helligkeit erreicht ist. dem Finger aus.
Gerät ein- und ausschalten Gerät ausschalten Für jede Kältezone können Sie individu- elle Einstellungen vornehmen. ^ Berühren Sie die Ein/Aus-Taste. Ist das nicht möglich, ist die Verrie- gelung eingeschaltet! ^ Berühren Sie dazu die Sensortaste Im Display erlischt die Temperaturan- der gewünschten Zone, in der Sie die zeige, und das Symbol Netzanschluss Einstellungen vornehmen möchten.
Gerät ein- und ausschalten Bei längerer Abwesenheit Kühlzone wieder einschalten Die Kühlzone kann anschließend sepa- Wenn Sie das Gerät längere Zeit nicht rat eingeschaltet werden. benutzen, dann ^ schalten Sie das Gerät aus, ^ ziehen Sie den Netzstecker, oder schalten Sie die Sicherung der Haus- installation aus, ^ reinigen Sie das Gerät, und ^ lassen Sie die Gerätetüren etwas...
Die richtige Temperatur . . . in der Kühlzone Die richtige Temperatureinstellung ist für die Lagerung der Lebensmittel sehr In der Kühlzone empfehlen wir eine wichtig. Durch Mikroorganismen Kühltemperatur von 4 °C. verderben die Lebensmittel schnell, was durch die richtige Lagertemperatur .
Die richtige Temperatur Temperaturanzeige Temperatur einstellen Die Temperatur in der Kühl- und Die Temperaturanzeige im Display Gefrierzone können Sie unabhängig zeigt im Normalbetrieb die mittlere, voneinander einstellen. tatsächliche Kühlzonentemperatur und die Temperatur der wärmsten Stelle in der Gefrierzone an, die mo- mentan im Gerät herrscht.
Seite 27
Die richtige Temperatur Folgende Veränderungen können Sie Mögliche Einstellwerte für die Tem- im Display beim Tippen der Tasten be- peratur obachten: Die Temperatur ist einstellbar: – Erstes Mal tippen: Der zuletzt – In der Kühlzone von 1 °C bis 9 °C. eingestellte Temperaturwert wird blinkend angezeigt.
SuperKühlen, SuperFrost und DynaCool verwenden Funktion SuperKühlen SuperKühlen ausschalten Mit der Funktion SuperKühlen wird die Die Funktion SuperKühlen schaltet sich Kühlzone sehr schnell auf den kältesten automatisch nach ca. 12 Stunden aus. Wert abgekühlt (abhängig von der Das Gerät arbeitet wieder mit normaler Raumtemperatur).
SuperKühlen, SuperFrost und DynaCool verwenden Funktion SuperFrost Um Lebensmittel optimal einzufrieren, müssen Sie vor dem Einfrieren frischer Lebensmittel die Funktion SuperFrost ^ Tippen Sie auf die Taste SuperFrost, einschalten. so dass sie gelb hinterlegt ist. Damit erreichen Sie, dass die Lebens- Die Temperatur im Gerät sinkt, da mittel schnell durchgefroren werden das Gerät mit höchstmöglicher Kälte-...
SuperKühlen, SuperFrost und DynaCool verwenden Dynamische Kühlung einschalten ^ Tippen Sie auf die Taste SuperFrost, so dass sie nicht mehr gelb hinterlegt ist. Die Kühlung des Gerätes arbeitet ^ Berühren Sie die Taste der Kühlzone. wieder mit normaler Leistung. Das Symbol Kühlzone ist nun gelb DynaCool hinterlegt.
Seite 31
SuperKühlen, SuperFrost und DynaCool verwenden ^ Tippen Sie auf die Taste DynaCool, so dass sie nicht mehr gelb hinterlegt ist. Der Ventilator ist nun nicht mehr dau- erhaft eingeschaltet. Er schaltet sich automatisch zu, wenn sich der Kom- pressor einschaltet Um Energie zu sparen, schaltet der Ventilator bei geöffneter Tür vorüber- gehend automatisch ab.
Temperatur- und Türalarm Das Gerät ist mit einem Warnsystem ausgestattet, damit die Temperatur in War die Temperatur für längere Zeit der Gefrierzone nicht unbemerkt an- wärmer als -18 °C, prüfen Sie, ob steigt, und um einen Energieverlust bei das Gefriergut an- oder aufgetaut offen stehenden Gerätetüren zu vermei- ist.
Temperatur- und Türalarm Türalarm Warnton vorzeitig ausschalten Wenn die Gerätetür längere Zeit offen Sollte Sie der Warnton stören, können steht, ertönt ein Warnton. Das Symbol Sie ihn vorzeitig ausschalten. Alarm ; leuchtet. Der Zeitraum bis zum Einsetzen des Türalarms ist abhängig von der gewähl- ten Einstellung und beträgt 2 Minuten ^ Tippen Sie auf die Taste zum Aus- (Werkeinstellung) oder 4 Minuten.
Weitere Einstellungen vornehmen Verriegelung 0 Bestimmte Einstellungen am Gerät kön- nen Sie nur im Einstellungsmodus vor- Mit der Verriegelung können Sie das nehmen. Gerät sichern vor: Während Sie sich im Einstellungs- – ungewolltem Ausschalten, modus befinden, wird der Türalarm – ungewollter Temperaturverstellung, oder eine andere Fehlermeldung automatisch unterdrückt, im Display –...
Weitere Einstellungen vornehmen Akustische Signale ) Das Gerät verfügt über akustische Sig- nale wie den Tastenton und den Warn- ton bei Tür- und Temperaturalarm. ^ Durch Tippen auf die Tasten X oder Y können Sie nun einstellen, ob die Sie können den Tastenton sowie den Warnton bei Türalarm ein- oder aus- Verriegelung aus- oder eingeschaltet schalten, der Temperaturalarm kann...
Weitere Einstellungen vornehmen Leuchtkraft des Displays s Sie können die Leuchtkraft des Dis- plays an die Lichtverhältnisse der räumlichen Umgebung anpassen. ^ Durch Tippen auf die Tasten X oder Die Leuchtkraft des Displays kann stu- Y können Sie nun wählen: fenweise von 1 bis 3 verändert werden.
Weitere Einstellungen vornehmen Sabbatmodus ¬ Das Gerät verfügt zur Unterstützung religiöser Bräuche über den Sabbat- modus. ^ Durch Tippen auf die Tasten X oder Bei eingeschaltetem Sabbatmodus Y können Sie nun die Leuchtkraft des leuchtet im Display das Symbol ¬, Displays verändern: sämtliche Funktionen im Gerät werden 1: minimale Leuchtkraft...
Seite 38
Weitere Einstellungen vornehmen Sabbatmodus einschalten Die gewählte Einstellung wird übernom- men, das Symbol ¬ leuchtet. Der Sab- batmodus ist eingeschaltet. Sabbatmodus ausschalten ^ Tippen Sie auf die Taste für die Ein- stellungen. Im Display erscheinen alle anwählbaren Symbole, das Symbol 0 blinkt. ^ Tippen Sie auf die Taste für die Ein- stellungen.
Lebensmittel in der Kühlzone lagern Verschiedene Kühlbereiche Wärmster Bereich Aufgrund der natürlichen Luftzirkulation Der wärmste Bereich in der Kühlzone stellen sich in der Kühlzone unter- ist ganz oben im vorderen Bereich und schiedliche Temperaturbereiche ein. in der Gerätetür. Verwenden Sie diesen Die kalte, schwere Luft sinkt in den un- Bereich z.
Lebensmittel in der Kühlzone lagern Für den Kühlschrank nicht Keine explosiven Stoffe und keine geeignet Produkte mit brennbaren Treibga- Nicht alle Lebensmittel eignen sich für sen (z. B. Spraydosen) lagern. die Lagerung bei Temperaturen unter Explosionsgefahr! 5 °C, da sie kälteempfindlich sind. Je nach Lebensmittel können sich bei Hochprozentigen Alkohol nur auf- einer zu kalten Lagerung das Ausse-...
Lebensmittel in der Kühlzone lagern Worauf Sie bereits beim Lebensmittel richtig lagern Einkauf der Lebensmittel Bewahren Sie Lebensmittel in der Re- achten sollten gel nur zugedeckt oder verpackt auf. So wird die Annahme von Fremdgerü- Die wichtigste Voraussetzung für eine chen, ein Austrocknen der Lebensmittel lange Lagerdauer ist die Frische der und die Übertragung eventuell vorhan-...
Innenraum gestalten Abstellbord / Flaschenbord Abstellfläche / Abstellfläche versetzen mit Beleuchtung ^ Schieben Sie das Abstellbord / Die LED-Beleuchtung befindet sich an Flaschenbord nach oben, und der Edelstahlleiste der Abstellfläche. nehmen Sie es nach vorn heraus. Durch das Versetzen der Abstellfläche können Sie die Ausleuchtung der Kühl- ^ Setzen Sie das Abstellbord / zone nach Ihren Wünschen gestalten.
Innenraum gestalten Obst- und Gemüseschublade Die Abstellflächen sind durch Auszug- stopps gegen unbeabsichtigtes He- (je nach Modell) rausziehen gesichert. Die Obst- und Gemüseschublade ist auf Teleskopschienen geführt und kann Flaschenablage versetzen zum Be- und Entladen oder zu Reini- (je nach Modell) gungszwecken herausgenommen wer- den: ^ Ziehen Sie die Schublade bis zum...
Gefrieren und Lagern Maximales Gefriervermögen sehr gering ist. Es bildet sich nur eine kleine Wasserlache! Damit die Lebensmittel möglichst schnell bis zum Kern durchgefroren Fertige Tiefkühlkost einlagern werden, darf das maximale Gefrierver- mögen nicht überschritten werden. Das Möchten Sie fertige Tiefkühlkost einla- maximale Gefriervermögen innerhalb gern, überprüfen Sie bereits beim Kauf 24 Stunden finden Sie auf dem Typen-...
Gefrieren und Lagern Lebensmittel selbst einfrieren – Warme Speisen oder Getränke erst außerhalb des Gerätes abkühlen Verwenden Sie zum Einfrieren nur lassen, um ein Antauen der bereits frische und einwandfreie Lebensmittel! gefrorenen Lebensmittel zu verhin- dern und den Energiverbrauch nicht Vor dem Einfrieren beachten zu erhöhen.
Gefrieren und Lagern Vor dem Einlegen Wenn Sie Gefrierschubladen he- ^ Bei einer größeren Menge als 2 kg fri- rausnehmen, beachten Sie bitte: scher Lebensmittel schalten Sie eini- Die unterste Gefrierschublade muss ge Zeit vor dem Einlegen der Le- immer im Gerät bleiben! bensmittel die Funktion SuperFrost Legen Sie das Gefriergut so auf die ein (siehe "SuperFrost verwenden").
Gefrieren und Lagern Auftauen von Gefriergut Eiswürfel bereiten Gefriergut können Sie auftauen – im Mikrowellengerät, – im Backofen bei der Beheizungsart "Heißluft" oder bei "Auftauen", – bei Raumtemperatur, ^ Füllen Sie die Eiswürfelschale zu – im Kühlschrank (die abgegebene dreiviertel mit Wasser, und stellen Sie Kälte wird zum Kühlen der Lebens- sie auf den Boden einer Gefrier- mittel genutzt),...
Gefrieren und Lagern Kälte-Akku verwenden Der Kälte-Akku verhindert bei einem Stromausfall einen schnellen Anstieg der Temperatur in der Gefrierzone. Sie können dadurch die Lagerzeit verlän- gern. ^ Legen Sie den Kälte-Akku in die oberste Gefrierschublade. Nach ca. 24 Stunden Einlagerungs- zeit kann der Kälte-Akku seine maxi- male Kühlleistung erbringen.
Abtauen Kühlzone Gefrierzone Die Kühlzone taut automatisch ab. Das Gerät ist mit einem "NoFrost"-Sys- tem ausgerüstet, wodurch das Gerät Während der Kompressor läuft, können automatisch abgetaut wird. sich funktionsbedingt an der Rückwand der Kühlzone Reif und Wasserperlen Die anfallende Feuchtigkeit schlägt sich bilden.
– scharfen Metallschaber! spannungsführende Teile des Gerä- tes gelangen und einen Kurzschluss Verwenden Sie zur Pflege der Edel- auslösen. stahlflächen am Gerät die Miele Pfle- ge für Edelstahl (siehe "Gerätebe- schreibung - Nachkaufbares Zube- Das Typenschild im Innenraum des hör").
Reinigen und Pflegen Vor dem Reinigen ^ Schalten Sie das Gerät aus. Das Display erlischt, und die Küh- lung ist ausgeschaltet. Sollte dies nicht der Fall sein, ist die Verriegelung eingeschaltet (siehe "Weitere Einstellungen vornehmen - Verriegelung ausschalten"). ^ Fassen Sie an der linken Seite der ^ Ziehen Sie den Netzstecker, oder Edelstahlleiste die Kunstoffeinfas- schalten Sie die Sicherung der Haus-...
Reinigen und Pflegen Innenraum, Zubehör Flaschen- und Abstellborde Reinigen Sie das Gerät regelmäßig, Die Edelstahlblenden an den Fla- mindestens aber einmal im Monat. schen- und Abstellborden sind nicht spülmaschinengeeignet! Lassen Sie Verschmutzungen nicht erst antrocknen, sondern entfernen Um die Edelstahlblende zu entfernen, Sie diese sofort.
Tauwasser ungehindert ab- laufen kann. ^ Entfernen Sie eventuelle Verschmut- zungen an den Edelstahlblenden und -leisten mit der Miele Pflege für Edel- stahl. ^ Reiben Sie diese unbedingt nach je- der Reinigung zur Pflege mit der Miele Pflege für Edelstahl ein.
Reinigen und Pflegen Nach dem Reinigen ^ Setzen Sie alle Teile in das Gerät. Die linken Auflagerippen für die Ab- stellflächen haben im Aufnahmespalt Metallplättchen (Kontakte), um die LED-Beleuchtung mit Strom zu ver- sorgen. Achten Sie darauf, dass die Kontakte sauber und trocken sind, bevor Sie die Abstellfläche mit Beleuchtung einschieben.
Öffnen Sie bis zum Beheben der Störung möglichst nicht die Tür des Gerätes, um den Kälteverlust so gering wie möglich zu halten. Durch unsachgemäße Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Installations- und Wartungsarbeiten oder Reparaturen dürfen nur von Miele autorisierten Fach- kräften durchgeführt werden. Problem Ursache Behebung ^ Berühren Sie die...
Seite 56
Störungshilfen Der Kompressor schaltet immer häufiger und länger ein, die Temperatur im Gerät sinkt. Problem Ursache Behebung ^ Korrigieren Sie die Einstel- Die Temperatur im Die Temperatur im Gerät ist lung der Temperatur. Gerät ist zu niedrig. zu niedrig eingestellt. ^ Überprüfen Sie, ob die Die Gefrierzonentür ist nicht Gefrierzonentür richtig...
Seite 57
Störungshilfen Der Kompressor schaltet immer häufiger und länger ein, die Temperatur im Gerät sinkt. Problem Ursache Behebung ^ Verdecken Sie nicht die Der Kompressor Die Be- und Entlüftungs- schaltet immer häu- querschnitte im Schrankum- Be- und Entlüftungsquer- schnitte. figer und länger ein. bau sind zugestellt oder verstaubt.
Seite 58
Störungshilfen Der Kompressor schaltet immer seltener und kürzer ein, die Temperatur im Gerät steigt. Problem Ursache Behebung ^ Korrigieren Sie die Ein- Die Temperatur im Kein Fehler! stellung der Temperatur. Gerät ist zu warm. ^ Kontrollieren Sie die Tem- peratur noch einmal nach 24 Stunden.
Seite 59
Störungshilfen Anzeige im Display Problem Ursache Behebung ^ Beheben Sie den Alarmzu- Im Display blinkt das Die betreffende Kühlzone Symbol Alarm ; zu- stand. Das Alarmsymbol ist in Abhängigkeit von der ; erlischt, und die Sen- sammen mit der eingestellten Temperatur zu sortaste der betroffenen Sensortaste für eine warm oder zu kalt, weil z.
Seite 60
Störungshilfen Innenbeleuchtung Problem Ursache Behebung ^ Schieben Sie die Abstell- Die LED-Beleuch- Die Abstellfläche sitzt nicht tung an einer einzel- richtig in den Auflagerip- fläche ein, bis sie hörbar einrastet. nen Abstellfläche pen. funktioniert nicht. ^ Wischen Sie die Edel- Die LED-Beleuch- Flüssigkeit ist über die tung an den Abstell-...
Seite 61
^ Wechseln Sie die Edel- Die LED-Beleuchtung an stahlleiste mit LED-Be- der Edelstahlleiste ist de- leuchtung aus. fekt. Diese ist beim Miele Kun- dendienst oder im Fach- handel erhältlich. Die Lichtabdeckung darf nicht abgenommen wer- den! Sollte die Abde- ckung beschädigt oder durch Beschädigung...
Seite 62
Störungshilfen Innenbeleuchtung Problem Ursache Behebung ^ Schließen Sie die Geräte- Die LED-Beleuch- Die LED-Beleuchtung schal- tung der Obst- und tet sich nach ca. 15 Minuten tür. Gemüseschublade geöffneter Gerätetür wegen Nach erneutem Öffnen der Überhitzung automatisch funktioniert nicht. Gerätetür funktioniert die In- aus.
Seite 63
Störungshilfen Sonstige Störungen Problem Ursache Behebung ^ Lösen Sie das Gefriergut Das Gefriergut ist Die Verpackung der Le- festgefroren. bensmittel war beim Einle- mit einem stumpfen Gegenstand, z. B. mit ei- gen nicht trocken. nem Löffelstiel. Es ertönt kein Warn- Kein Fehler! Der Alarmton Keine! ton, obwohl die Ge-...
Ursachen von Geräuschen Ganz normale Wodurch entstehen sie? Geräusche Brrrrr ... Das Brummen kommt vom Motor (Kompressor). Es kann kurz- fristig etwas lauter werden, wenn sich der Motor einschaltet. Blubb, blubb ... Das Blubbern, Gurgeln oder Surren kommt vom Kältemittel, das durch die Rohre fließt.
Innenraum des Gerätes. Garantiezeit und Garantiebedingungen Die Garantiezeit beträgt 2 Jahre. Nähere Angaben zu den Garantiebe- dingungen in Ihrem Land erhalten Sie unter der Telefonnummer der Miele Produktinformation. Die Telefonnummer der Produktinfor- mation finden Sie auf der Rückseite dieser Gebrauchsanweisung.
Informationen für Prüfinstitute Die Prüfungen sind nach Vorgabe der geltenden Normen und Richtlinien durchzuführen. Zusätzlich sind bei der Vorbereitung und Durchführung der Geräteprüfun- gen folgende Herstellerangaben zu berücksichtigen: – Beladungspläne, – Hinweise in der Gebrauchs- und Montageanweisung.
Informationen für Händler Messeschaltung r Das Gerät kann mit der Funktion "Mes- seschaltung" im Handel oder in Ausstel- lungsräumen präsentiert werden. Dabei ^ Legen Sie einen Finger auf die Taste sind die Bedienung des Gerätes und X und lassen Sie den Finger auf der die Innenbeleuchtung weiterhin funk- Taste ruhen.
Seite 68
Informationen für Händler Messeschaltung ausschalten Das Symbol r leuchtet im Display. ^ Tippen Sie auf die Taste X oder Y, so dass im Display die 0 (bedeutet: Messeschaltung ist ausgeschaltet) ^ Tippen Sie auf die Taste für die Ein- erscheint. stellungen.
Elektroanschluss Das Gerät wird anschlussfertig für Der Anschluss über ein Verlängerungs- Wechselstrom 50 Hz, 220 – 240 V kabel ist nicht erlaubt, da Verlänge- geliefert. rungskabel nicht die nötige Sicherheit des Gerätes gewährleisten (z. B. Über- Die Absicherung muss mit mindestens hitzungsgefahr).
Montagehinweise Wichtig! Bei hoher Luftfeuchtigkeit Ein nicht eingebautes Gerät kann kann sich Kondensat auf den Außen- kippen! flächen des Gerätes niederschlagen. Dieses Kondenswasser kann zu Kor- Side-by-side rosion an den Geräteaußenwänden Das Kühl-/ Gefriergerät KFNS 37432 iD führen. verfügt über zwei eingeschäumte Sei- Zur Vorbeugung empfiehlt es sich, tenwandheizungen und kann mit allen das Gerät mit ausreichender Belüf-...
Montagehinweise Be- und Entlüftung – Die Be- und Entlüftungsquerschnitte im Möbelsockel, im Einbauschrank Die angegebenen Be- und Entlüf- und unter der Raumdecke müssen tungsquerschnitte müssen unbedingt durchgehend mindestens 200 cm betragen, damit die erwärmte Luft eingehalten werden. Der Kompressor springt sonst häufiger an und läuft ungehindert abziehen kann.
Montagehinweise Vor dem Geräteeinbau ^ Nehmen Sie vor dem Einbau die Zu- behörbeutel mit den Montageteilen und anderes Zubehör aus dem Ge- rät, und entfernen Sie das Keder- band von der äußeren Gerätetür. ^ Entfernen Sie auf keinen Fall von der Geräterückseite ^ Öffnen Sie die Gerätetür, und ziehen Sie die rote Transportsicherung a (je...
Einbaumaße Beachten Sie vor dem Einbau, dass der Einbauschrank genau den vorgegebe- nen Einbaumaßen entspricht. Die angegebenen Be- und Entlüftungsquerschnit- te müssen unbedingt eingehalten werden, um eine korrekte Funktion des Gerä- tes zu gewährleisten. Nischenhöhe [mm] Gefrierzone [mm] KFN(S) 37432 iD 1772 –...
Türscharnier einstellen Die Türscharniere sind werkseitig so eingestellt, dass die Gerätetür weit geöffnet werden kann. Soll der Öffnungswinkel der Gerätetür jedoch aus bestimmten Gründen be- grenzt werden, kann dies am Scharnier eingestellt werden. – Falls die Gerätetür z. B. beim Öffnen gegen eine angrenzende Wand schlagen würde, sollten Sie den Öff- nungswinkel der Gerätetür auf 90°...
Türanschlag wechseln Führen Sie den Türanschlagwechsel unbedingt mit Hilfe einer zweiten Per- son durch. Das Gerät wird mit einem Rechtsan- schlag geliefert. Ist ein Linksanschlag erforderlich, muss der Türanschlag gewechselt werden: Für den Türanschlagwechsel benöti- gen Sie das folgende Werkzeug: ^ Öffnen Sie beide Gerätetüren.
Seite 76
Türanschlag wechseln Falls Sie zur Begrenzung des Türöff- nungswinkels Stifte in die Scharniere gesetzt hatten: ^ Ziehen Sie die Stifte nach oben aus den Scharnieren heraus. ^ Drehen Sie die Schrauben e ganz he- raus. ^ Setzen Sie das Befestigungselement i auf die Gegenseite, und schrau- ben Sie die Schrauben e locker ein.
Seite 77
Türanschlag wechseln Führen Sie die folgenden Schritte je- weils an beiden Türen durch. Türschließdämpfer lösen Achtung! Der Türschließdämpfer zieht sich im demontierten Zustand zusammen! Verletzungsgefahr! ^ Legen Sie die abmontierte Gerätetür ^ Lösen Sie den Kugelzapfen l mit mit der Außenfront nach unten auf ei- Hilfe eines Schraubendrehers, und nen stabilen Untergrund.
Seite 78
Türanschlag wechseln Türschließdämpfer befestigen ^ Drehen Sie nun die Gerätetür um, so dass Sie mit der Außenfront nach un- ten liegt. ^ Schrauben Sie die Halterung k am Scharnier fest. ^ Schieben Sie die Gerätetüren g und ^ Ziehen Sie den Türschließdämpfer j h auf die vormontierten Schrauben auseinander, und haken Sie ihn im e und f, und ziehen Sie die Schrau-...
Gerät einbauen Für den Einbau des Gerätes benöti- Stellen Sie das Gerät mit Hilfe einer gen Sie das folgende Werkzeug: zweiten Person auf. ^ Bauen Sie das Gerät nur in stabile, standfeste Einbau-Küchenmöbel ein, die auf einen waagerechten und ebe- nen Boden stehen.
Gerät einbauen Folgende Montageteile benötigen Sie – für die Montage der Möbeltür: Alle Montageteile sind mit Zahlen ge- kennzeichnet. Diese Kennzeichnung des Montageteils finden Sie auch im je- weiligen Montageschritt wieder. – für den Einbau des Gerätes in der Nische: Alle Montageschritte werden an ei- nem Gerät mit rechtem Türanschlag gezeigt.
Seite 81
Gerät einbauen ^ Schieben Sie das Gerät zu zwei Drit- tel in die Einbaunische. Achten Sie beim Einschieben darauf, dass das Netzanschlusskabel nicht eingeklemmt wird! Tipp zum leichteren Einschieben: Befestigen Sie am Stecker ein Stück Schnur und "verlängern" Sie so das Netzanschlusskabel.
Seite 82
Gerät einbauen ^ Schrauben Sie nun die Stellfüße l ganz ein. ^ Nehmen Sie die Abdeckung f ab. ^ Schrauben Sie das Befestigungsteil g mit den Schrauben h links oben am Gerät lose an. Ziehen Sie die Schrauben nicht fest an, so dass das Teil noch verschiebbar ist.
Seite 83
Gerät einbauen ^ Kontrollieren Sie nochmals, ob die Gerät einbauen Befestigungswinkel oben und unten ^ Schieben Sie das Gerät nun soweit in an der Vorderkante der Möbelseiten- die Einbaunische, bis alle Befesti- wand anliegen. gungswinkel an der Vorderkante der Möbelseitenwand anschlagen. So wird ein umlaufender Abstand von 42 mm zu den Vorderkanten der Mö- belseitenwände eingehalten.
Gerät einbauen Gerät in der Nische befestigen ^ Drücken Sie das Gerät scharniersei- tig an die Möbelwand. ^ Schieben Sie die lose sitzenden Be- ^ Um das Gerät mit dem Möbelschrank festigungswinkel bis an die Möbel- zu verbinden, schrauben Sie die wand.
Seite 85
Gerät einbauen Zur zusätzlichen Sicherung des Gerä- tes im Einbauschrank schieben Sie zwi- schen Gerät und Möbelboden an der Geräteunterseite die beiliegenden Stä- be ein: ^ Brechen Sie die überstehenden Win- kelenden der Befestigungswinkel ab. Sie werden nicht mehr benötigt und können entsorgt werden.
Einbau in eine Küchenzeile erfolgt. KFN(S) 37432 iD Die Möbeltür muss plan und span- nungsfrei montiert werden. Für die Montage von großen oder ge- teilten Möbeltüren ist beim Miele Kun- dendienst oder im Fachhandel ein Montageset bzw. ein weiteres Paar Befestigungswinkel erhältlich.
Seite 87
Gerät einbauen Führen Sie die folgenden Schritte je- weils an beiden Türen durch. Tipp: Schieben Sie mit der Möbelfront die Montagehilfen b auf die Möbeltür- höhe der nebenliegenden Schränke. ^ Werksseitig ist der Abstand zwischen Gerätetür und Befestigungstraverse auf 8 mm eingestellt. Überprüfen Sie diesen Abstand, und stellen Sie ihn ggf.
Seite 88
Gerät einbauen ^ Legen Sie die Möbeltür mit der Au- ßenfront nach unten auf einen stabi- len Untergrund. ^ Schieben Sie die seitliche Abde- ckung q auf die Befestigungstraver- se gegenüber der Scharnierseite. ^ Drehen Sie die Möbeltür um, und be- festigen Sie den Griff (falls erforder- lich).
Gerät einbauen ^ Öffnen Sie die Gerätetür. Türlage ausgleichen ^ Hängen Sie die Möbeltür auf die Jus- tagebolzen h. ^ Drehen Sie die Muttern c locker auf die Justagebolzen. ^ Schließen Sie die Tür, und kontrollie- – Verstellung zu den Seiten (X) ren Sie den Türabstand zu den umlie- ^ Verschieben Sie die Möbeltür.
Seite 90
Gerät einbauen ^ Bohren Sie jeweils die Befestigungs- löcher l in die Möbeltür vor, und ^ Ziehen Sie die Muttern c an den Ge- drehen Sie die Schrauben m ein. rätetüren jeweils mit dem Ringschlüs- Achten Sie auf die Bündigkeit der sel j fest, dabei die Justagebolzen beiden Metallkanten (Symbol II).
Seite 91
Gerät einbauen ^ Ziehen Sie alle Schrauben noch ein- So stellen Sie sicher, dass das Gerät mal fest nach. richtig eingebaut wurde: – Die Türen müssen richtig schließen. – Die Türen dürfen nicht am Möbelkor- pus anliegen. – Die Dichtung an der griffseitigen oberen Ecke muss jeweils fest anlie- gen.
