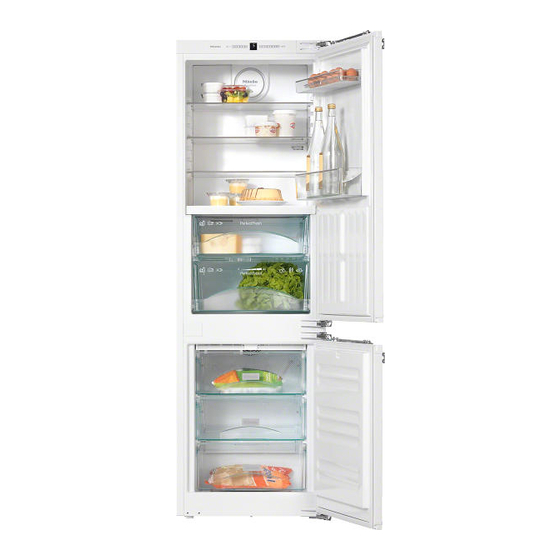

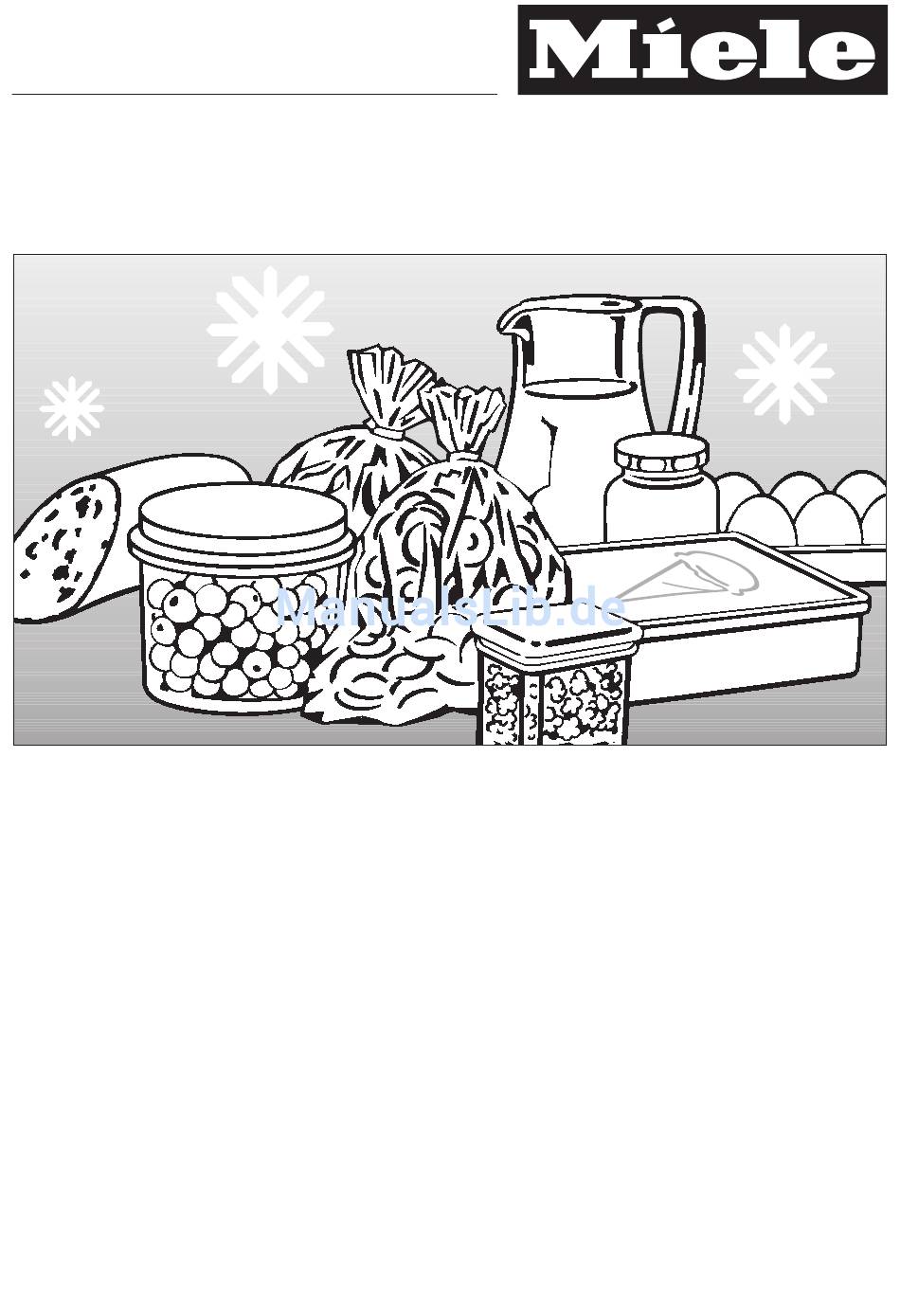

- Seite 1 Gebrauchs- und Montageanweisung Kühl-Gefrier-Kombination mit NoFrost-System und DynaCool KFN 37282 iD de - DE Lesen Sie unbedingt die Ge- brauchsanweisung vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät. M.-Nr. 09 360 240...
-
Seite 2: Ihr Beitrag Zum Umweltschutz
Ihr Beitrag zum Umweltschutz Entsorgung der Transport- Entsorgung des Altgerätes verpackung Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Mate- Die Verpackung schützt das Gerät vor rialien. Sie enthalten aber auch schädli- Transportschäden. Die Verpackungs- che Stoffe, die für ihre Funktion und Si- materialien sind nach umweltverträg- cherheit notwendig waren. -
Seite 3: Inhaltsverzeichnis
Inhalt Ihr Beitrag zum Umweltschutz ........2 Gerätebeschreibung . - Seite 4 Inhalt Innenraum gestalten ..........36 Abstellbord/Flaschenbord versetzen.
- Seite 5 Inhalt Montagehinweise ..........57 Aufstellort .
-
Seite 6: Gerätebeschreibung
Gerätebeschreibung Bedienblende a Ein-/Aus-Taste zum Ein- bzw. Aus- i Haupt-Ein-/Aus-Taste zum Ein- bzw. schalten der Kühlzone Ausschalten der Gefrierzone und der Kühlzone b Taste zum Einstellen der Temperatur j Taste zum Einstellen der Temperatur in der Kühlzone in der Gefrierzone c SuperKühlen-Taste k SuperFrost-Taste d Display... - Seite 7 Gerätebeschreibung a Bedienblende b Ventilator c Abstellbord / Eierablage d Innenbeleuchtung e Abstellfläche f Flaschenbord g Trockenfach PerfectFresh-Zone h Tauwasser-Rinne und Tauwasser-Ablaufloch i Regler zum Einstellen der Luftfeuch- tigkeit im Feuchtefach j Feuchtefach PerfectFresh-Zone k Gefrierschubladen...
-
Seite 8: Nachkaufbares Zubehör
Gerätebeschreibung Nachkaufbares Zubehör Nachkaufbares Zubehör erhalten Sie beim Miele Kundendienst, im Fach- Flaschenablage handel oder im Internet. Mit der Flaschenablage können Sie Fla- schen waagerecht im Gerät lagern und somit platzsparend aufbewahren. Die Flaschenablage kann variabel im Gerät eingesetzt werden. -
Seite 9: Sicherheitshinweise Und Warnungen
Hinweise für den Einbau, die Sicherheit, den Gebrauch und die Wartung. Dadurch schützen Sie sich und vermeiden Schäden am Gerät. Miele kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung dieser Hinweise verursacht werden. Bewahren Sie die Gebrauchs- und Montageanweisung auf, und geben Sie sie einem eventuellen Nachbesitzer weiter! Bestimmungsgemäße Verwendung... - Seite 10 Ware oder deren Verderb führen. Im Wei- teren ist das Gerät nicht geeignet für den Betrieb in explosionsge- fährdeten Bereichen. Miele haftet nicht für Schäden, die durch bestimmungswidrige Ver- wendung oder falsche Bedienung verursacht werden. Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis...
- Seite 11 Sicherheitshinweise und Warnungen Erstickungsgefahr! Kinder können sich beim Spielen in Verpa- ckungsmaterial (z. B. Folien) einwickeln oder es sich über den Kopf ziehen und ersticken. Halten Sie Verpackungsmaterial von Kindern fern. Technische Sicherheit Der Kältemittelkreislauf ist auf Dichtheit geprüft. Das Gerät ent- spricht den einschlägigen Sicherheitsbestimmungen sowie den zu- treffenden EG-Richtlinien.
- Seite 12 Lassen Sie im Zweifelsfall die Elektroinstallati- on durch eine Elektro-Fachkraft prüfen. Wenn die Anschlussleitung beschädigt ist, muss diese durch eine von Miele autorisierte Fachkraft installiert werden, um Gefahren für den Benutzer zu vermeiden. Mehrfachsteckdosen oder Verlängerungskabel gewähren nicht die nötige Sicherheit (Brandgefahr).
- Seite 13 Miele autorisierten Fachkräften durchgeführt werden. Garantieansprüche gehen verloren, wenn das Gerät nicht von ei- nem von Miele autorisierten Kundendienst repariert wird. Nur bei Original-Ersatzteilen gewährleistet Miele, dass sie die Si- cherheitsanforderungen erfüllen. Defekte Bauteile dürfen nur gegen solche ausgetauscht werden.
- Seite 14 Sicherheitshinweise und Warnungen Sachgemäßer Gebrauch Das Gerät ist für eine bestimmte Klimaklasse (Raumtemperatur- bereich) ausgelegt, deren Grenzen eingehalten werden müssen. Die Klimaklasse steht auf dem Typenschild im Innenraum des Gerä- tes. Eine niedrigere Raumtemperatur führt zu einer längeren Still- standzeit des Kompressors, so dass das Gerät die erforderliche Temperatur nicht halten kann.
- Seite 15 Qualität der Lebensmittel und von der Lagertemperatur. Achten Sie auf das Haltbarkeitsdatum und auf die Lagerhinweise der Le- bensmittelhersteller! Verwenden Sie ausschließlich Miele Original-Zubehör. Wenn an- dere Teile an- oder eingebaut werden, gehen Ansprüche aus Ga- rantie, Gewährleistung und/oder Produkthaftung verloren.
- Seite 16 Sicherheitshinweise und Warnungen Reinigung und Pflege Behandeln Sie die Türdichtung nicht mit Ölen oder Fetten. Dadurch wird die Türdichtung im Laufe der Zeit porös. Der Dampf eines Dampf-Reinigers kann an spannungsführende Teile gelangen und einen Kurzschluss verursachen. Benutzen Sie zum Reinigen und Abtauen des Gerätes niemals einen Dampf-Reiniger.
- Seite 17 Sicherheitshinweise und Warnungen Entsorgung Ihres Altgerätes Zerstören Sie gegebenenfalls das Türschloss Ihres alten Gerätes, wenn Sie es entsorgen. Sie verhindern damit, dass sich spielende Kinder einsperren und in Lebensgefahr geraten. Beschädigen Sie keine Teile des Kältekreislaufes, z. B. durch – Aufstechen der Kältemittelkanäle des Verdampfers, –...
-
Seite 18: Wie Können Sie Energie Sparen
Wie können Sie Energie sparen? normaler erhöhter Energieverbrauch Energieverbrauch Aufstellen/Warten In belüfteten Räumen. In geschlossenen, nicht belüfteten Räumen. Geschützt vor direkter Bei direkter Sonnenbestrah- Sonnenbestrahlung. lung. Nicht neben einer Wärme- Neben einer Wärmequelle quelle (Heizkörper, Herd). (Heizkörper, Herd). Bei idealer Raumtemperatur Bei hoher Raumtemperatur. - Seite 19 Wie können Sie Energie sparen? normaler erhöhter Energieverbrauch Energieverbrauch Gebrauch Anordnung der Schubfächer, Abstellflächen und Ablagen wie im Auslieferungszustand. Gerätetür nur bei Bedarf und Häufiges und langes Türöffnen so kurz wie möglich öffnen. bedeuten Kälteverlust und einströmende warme Raum- Lebensmittel gut sortiert luft.
-
Seite 20: Gerät Ein- Und Ausschalten
Gerät ein- und ausschalten Vor dem ersten Benutzen Gerät einschalten Mit der rechten Haupt-Ein-/Aus-Taste Schutzfolie können Sie die Gefrierzone und die Die Edelstahlleisten auf den Abstellbor- Kühlzone gleichzeitig einschalten. den und Abstellflächen sind mit einer Schutzfolie versehen, die als Transport- schutz dient. -
Seite 21: Kühlzone Separat Ausschalten
Gerät ein- und ausschalten Gerät ausschalten Kühlzone wieder einschalten ^ Drücken Sie die linke Ein-/Aus-Taste ^ Drücken Sie die rechte Haupt- zum Einschalten der Kühlzone. Ein-/Aus-Taste zum Ausschalten der Gefrierzone und der Kühlzone bis das Die Temperaturanzeige für die Kühlzo- Display erlischt. -
Seite 22: Die Richtige Temperatur
Die richtige Temperatur . . . in der Kühlzone und in der Die richtige Temperatureinstellung ist für die Lagerung der Lebensmittel sehr PerfectFresh-Zone wichtig. Durch Mikroorganismen ver- In der Kühlzone empfehlen wir eine derben die Lebensmittel schnell, was Kühltemperatur von 4 °C. durch die richtige Lagertemperatur ver- hindert bzw. -
Seite 23: Temperaturanzeige
Die richtige Temperatur Temperaturanzeige Die jeweilige Temperaturanzeige blinkt, wenn eine andere Temperatur Die Temperaturanzeige im Display eingestellt wird. zeigt im Normalbetrieb die mittlere, In der Temperaturanzeige Gefrierzo- tatsächliche Kühlzonentemperatur ne blinken Striche, wenn die Tempera- und die Temperatur der wärmsten tur in der Gefrierzone nicht im mögli- Stelle in der Gefrierzone an, die mo- chen Temperaturanzeigenbereich liegt. -
Seite 24: Temperatur In Der Kühl-/ Gefrierzone Einstellen
Die richtige Temperatur Temperatur in der Kühl-/ Temperatur in der Gefrierzone einstellen PerfectFresh-Zone verändern Die Temperatur ist einstellbar: In der PerfectFresh-Zone wird die Tem- peratur automatisch bei 0 bis 3 °C ge- – In der Kühlzone von 3 °C bis 9 °C. halten. - Seite 25 Die richtige Temperatur ^ Drücken Sie kurz die SuperFrost- Taste, um die Funktion aufzurufen. Im Display erscheint b und der zu- letzt eingestellte Wert. ^ Durch Drücken der rechten Taste zum Einstellen der Temperatur kön- nen Sie nun die Temperatur in der PerfectFresh-Zone verändern.
-
Seite 26: Einstellungen Vornehmen
Einstellungen vornehmen Einstellungsmodus Bestimmte Einstellungen am Gerät kön- nen Sie im Einstellungsmodus vorneh- men. ^ Drücken Sie kurz die SuperKühlen- Taste, um die Funktion Verriegelung Temperatur in der aufzurufen. PerfectFresh-Zone verändern Im Display erscheint c1. Verriegelung ein-/ausschalten Wie Sie die Temperatur in der PerfectFresh-Zone verändern, wird im Kapitel "Die richtige Temperatur"... - Seite 27 Einstellungen vornehmen – Verriegelung ausschalten ^ Drücken Sie für ca. 5 Sekunden die SuperKühlen-Taste. Das Symbol Menü X leuchtet und im Display blinkt c. Der Einstellungsmodus ist nun akti- viert. ^ Drücken Sie kurz die SuperKühlen- Taste, um die Funktion Verriegelung aufzurufen.
-
Seite 28: Temperatur- Und Türalarm
Temperatur- und Türalarm Das Gerät ist mit einem Warnsystem ausgestattet, damit die Temperatur in War die Temperatur für längere Zeit der Gefrierzone nicht unbemerkt an- wärmer als -18 °C, prüfen Sie, ob steigt, und um einen Energieverlust bei das Gefriergut an- oder aufgetaut offen stehenden Gerätetüren zu vermei- ist. -
Seite 29: Superkühlen Und Superfrost Verwenden
SuperKühlen und SuperFrost verwenden Funktion SuperKühlen Funktion SuperFrost Mit der Funktion SuperKühlen wird die Um Lebensmittel optimal einzufrieren, Kühlzone sehr schnell auf den kältesten müssen Sie vor dem Einfrieren frischer Wert abgekühlt (abhängig von der Lebensmittel die Funktion SuperFrost Raumtemperatur). einschalten. - Seite 30 SuperKühlen und SuperFrost verwenden SuperFrost ausschalten Die Funktion SuperFrost schaltet sich automatisch nach ca. 65 Stunden ab. Das Symbol SuperFrost ª erlischt, und das Gerät arbeitet wieder mit normaler Kälteleistung. Um Energie zu sparen, können Sie die Funktion SuperFrost selber vorzeitig ausschalten.
-
Seite 31: Lebensmittel In Der Kühlzone Lagern
Lebensmittel in der Kühlzone lagern Verschiedene Kühlbereiche – frischer Teig, Kuchen-, Pizza-, Quicheteig, Aufgrund der natürlichen Luftzirkulation stellen sich in der Kühlzone unter- – Rohmilchkäse und andere Rohmilch- schiedliche Temperaturbereiche ein. produkte, Die kalte, schwere Luft sinkt in den un- –... -
Seite 32: Für Den Kühlschrank Nicht Geeignet
Lebensmittel in der Kühlzone lagern Für den Kühlschrank nicht Worauf Sie bereits beim geeignet Einkauf der Lebensmittel achten sollten Nicht alle Lebensmittel eignen sich für die Lagerung bei Temperaturen unter Die wichtigste Voraussetzung für eine 5 °C, da sie kälteempfindlich sind. lange Lagerdauer ist die Frische der Je nach Lebensmittel können sich bei Lebensmittel, wenn sie eingelagert wer-... -
Seite 33: Lebensmittel In Der Perfectfresh-Zone Lagern
Lebensmittel in der PerfectFresh-Zone lagern In der PerfectFresh-Zone herrschen op- Die PerfectFresh-Zone ist in zwei timale Lagerbedingungen für Obst, Ge- Bereiche unterteilt: müse, Fisch, Fleisch und Milchproduk- – Im oberen Trockenfach herrscht te. Die Lebensmittel bleiben wesentlich eine Temperatur von 0 - 3 °C, länger frisch, Geschmack und Vitamine die Luftfeuchtigkeit ist nicht erhöht ,;... -
Seite 34: Trockenfach
Lebensmittel in der PerfectFresh-Zone lagern Trockenfach , Feuchtefach ,, . Das Trockenfach eignet sich besonders Das Feuchtefach verfügt über einen zum Lagern leicht verderblicher Le- Schieberegler, mit dem Sie die im bensmittel wie: Feuchtefach enthaltene Luftfeuchtigkeit regulieren können. – Frischer Fisch, Schalen- und Krus- tentiere;... - Seite 35 Lebensmittel in der PerfectFresh-Zone lagern Falls Sie mit dem Ergebnis Ihrer eingelagerten Lebensmittel nicht zufrieden sind (die Lebensmittel z. B. bereits nach kurzer Aufbewahrungsdauer schlapp oder welk wirken), berücksichtigen Sie noch einmal die folgenden Hinweise: ^ Lagern Sie nur frische Lebensmittel ein. Der Einlagerungszustand der Lebens- mittel ist ausschlaggebend für das Frischeergebnis.
-
Seite 36: Innenraum Gestalten
Innenraum gestalten Abstellbord/Flaschenbord Abstellflächen versetzen versetzen Die Abstellflächen können Sie je nach ^ Schieben Sie das Abstellbord/ Höhe des Kühlgutes versetzen: Flaschenbord nach oben, und ^ Die Abstellfläche vorne leicht anhe- nehmen Sie es nach vorn heraus. ben, ein Stück nach vorn ziehen, mit ^ Setzen Sie das Abstellbord/ der Aussparung über die Auflagerip- pen heben und nach oben oder un-... -
Seite 37: Schubfächer Der Perfectfresh-Zone
Innenraum gestalten Schubfächer der PerfectFresh-Zone Die Schubfächer der PerfectFresh-Zone sind auf Teleskopschienen geführt und können zum Be- und Entladen oder zu Reinigungszwecken herausgenommen werden: Entfernen Sie das Flaschenbord der Tür zur leichteren Entnahme der Schubfächer und des Schubfach- Deckels. ^ Ziehen Sie das Schubfach bis zum Anschlag heraus, und heben Sie es nach oben hin ab. -
Seite 38: Gefrieren Und Lagern
Gefrieren und Lagern Maximales Gefriervermögen sehr gering ist. Es bildet sich nur eine kleine Wasserlache! Damit die Lebensmittel möglichst schnell bis zum Kern durchgefroren Fertige Tiefkühlkost einlagern werden, darf das maximale Gefrierver- mögen nicht überschritten werden. Das Möchten Sie fertige Tiefkühlkost einla- maximale Gefriervermögen innerhalb gern, überprüfen Sie bereits beim Kauf 24 Stunden finden Sie auf dem Typen-... -
Seite 39: Lebensmittel Selbst Einfrieren
Gefrieren und Lagern Lebensmittel selbst einfrieren – Warme Speisen oder Getränke erst außerhalb des Gerätes abkühlen Verwenden Sie zum Einfrieren nur lassen, um ein Antauen der bereits frische und einwandfreie Lebensmittel! gefrorenen Lebensmittel zu verhin- dern und den Stromverbrauch nicht Vor dem Einfrieren beachten zu erhöhen. -
Seite 40: Vor Dem Einlegen
Gefrieren und Lagern Vor dem Einlegen – maximale Gefriergutmenge (siehe Typenschild) ^ Bei einer größeren Menge als 1 kg fri- ^ Die oberen Gefrierschubladen scher Lebensmittel schalten Sie eini- ge Zeit vor dem Einlegen der Le- herausnehmen. bensmittel die Funktion SuperFrost ^ Legen Sie das Gefriergut breitflächig ein (siehe "SuperFrost verwenden"). -
Seite 41: Auftauen Von Gefriergut
Gefrieren und Lagern Auftauen von Gefriergut Eiswürfel bereiten Gefriergut können Sie auftauen – im Mikrowellengerät, – im Backofen bei der Beheizungsart "Heißluft" oder bei "Auftauen", – bei Raumtemperatur, ^ Füllen Sie die Eiswürfelschale zu drei – im Kühlschrank (die abgegebene viertel mit Wasser, und stellen Sie sie Kälte wird zum Kühlen der Lebens- auf den Boden einer Gefrierschubla-... -
Seite 42: Automatisches Abtauen
Automatisches Abtauen Kühlzone und PerfectFresh- Gefrierzone Zone Das Gerät ist mit einem "NoFrost"-Sys- tem ausgerüstet, wodurch das Gerät Die Kühlzone und die PerfectFresh- automatisch abgetaut wird. Zone tauen automatisch ab. Die anfallende Feuchtigkeit schlägt sich Während der Kompressor läuft, können am Verdampfer nieder, wird automa- sich funktionsbedingt an der Rückwand tisch von Zeit zu Zeit abgetaut und... -
Seite 43: Vor Dem Reinigen
Reinigen Vor dem Reinigen Achten Sie darauf, dass kein Was- ^ Schalten Sie das Gerät aus. ser in die Elektronik oder in die Be- Das Display erlischt, und die Küh- leuchtung gelangt. lung ist ausgeschaltet. Sollte dies nicht der Fall sein, ist die Durch das Tauwasser-Ablaufloch Verriegelung eingeschaltet (siehe darf kein Reinigungswasser laufen. -
Seite 44: Innenraum, Zubehör
Reinigen Abstellflächen Folgende Teile sind spülmaschinenge- eignet: Nehmen Sie vor der Reinigung der Ab- stellfläche die Edelstahlleiste und die – der Flaschenhalter, die Eierablage, hintere Schutzleiste ab. Gehen Sie da- die Eiswürfelschale bei wie folgt vor: (jeweils je nach Modell enthalten) ^ Legen Sie die Abstellfläche auf eine –... -
Seite 45: Be- Und Entlüftungsquerschnitte
Reinigen ^ Reinigen Sie die Tauwasser-Rinne Türdichtung und das -Ablaufrohr häufiger mit ei- nem Stäbchen oder Ähnlichem, da- Behandeln Sie die Türdichtung nicht mit das Tauwasser ungehindert ab- mit Ölen oder Fetten. Sie wird sonst laufen kann. mit der Zeit porös. ^ Reinigen Sie die Türdichtung regel- Nehmen Sie dazu die Schubfächer der PerfectFresh-Zone heraus. -
Seite 46: Störungshilfen
Öffnen Sie bis zum Beheben der Störung möglichst nicht die Tür des Gerätes, um den Kälteverlust so gering wie möglich zu halten. Durch unsachgemäße Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Installations- und Wartungsarbeiten oder Reparaturen dürfen nur von Miele autorisierten Fach- kräften durchgeführt werden. Problem Ursache Behebung ^ Schalten Sie das Gerät... - Seite 47 Störungshilfen Der Kompressor schaltet immer häufiger und länger ein, die Temperatur im Gerät sinkt. Problem Ursache Behebung ^ Korrigieren Sie die Einstel- Die Temperatur im Die Temperatur im Gerät ist lung der Temperatur. Gerät ist zu niedrig. zu niedrig eingestellt. ^ Überprüfen Sie, ob die Die Gefrierzonentür ist nicht Gefrierzonentür richtig...
- Seite 48 Störungshilfen Problem Ursache Behebung ^ Verdecken Sie nicht die Der Kompressor Die Be- und Entlüftungs- Be- und Entlüftungsquer- schaltet immer häu- querschnitte im Schrankum- figer und länger ein. bau sind zugestellt oder schnitte. verstaubt. ^ Befreien Sie die Be- und Entlüftungsquerschnitte regelmäßig von Staub.
- Seite 49 Störungshilfen Der Kompressor schaltet immer seltener und kürzer ein, die Temperatur im Gerät steigt. Problem Ursache Behebung ^ Korrigieren Sie die Ein- Die Temperatur im Kein Fehler! stellung der Temperatur. Gerät ist zu warm. ^ Kontrollieren Sie die Tem- peratur noch einmal nach 24 Stunden.
- Seite 50 Störungshilfen Anzeige im Display Problem Ursache Behebung ^ Rufen Sie den Kunden- Im Display erscheint Eine Störung liegt vor. "F0 bis F9". dienst. Im Display blinkt das Die Temperatur im Gerät ist Wenn der Alarmzustand Symbol Alarm ; zu- beendet ist, erlischt das zu warm, weil Symbol Alarm ;.
- Seite 51 Störungshilfen Innenbeleuchtung Problem Ursache Behebung ^ Drücken Sie die Ein-/ Die Innenbeleuch- Das Gerät ist nicht einge- Aus-Taste. tung funktioniert schaltet. nicht. ^ Rufen Sie den Kunden- Die Innenbeleuchtung dienst. schaltet sich nach ca. 15 Minuten bei geöffneter Die LED-Beleuchtung darf Gerätetür wegen Überhit- ausschließlich vom Kunden- zung automatisch aus.
- Seite 52 Störungshilfen Sonstige Störungen Problem Ursache Behebung Die Gefrierzonentür Keine Störung! Aufgrund Keine! lässt sich nicht der Saugwirkung können mehrmals hinterein- Sie die Tür erst nach einiger ander öffnen. Zeit ohne erhöhten Kraftauf- wand öffnen. ^ Lösen Sie das Gefriergut Das Gefriergut ist Die Verpackung der Le- mit einem stumpfen festgefroren.
-
Seite 53: Ursachen Von Geräuschen
Ursachen von Geräuschen Ganz normale Wodurch entstehen sie? Geräusche Das Brummen kommt vom Motor (Kompressor). Es kann kurz- Brrrrr ... fristig etwas lauter werden, wenn sich der Motor einschaltet. Blubb, blubb ... Das Blubbern, Gurgeln oder Surren kommt vom Kältemittel, das durch die Rohre fließt. -
Seite 54: Kundendienst/Garantie
Innenraum des Gerätes. Garantiezeit und Garantiebedingungen Die Garantiezeit beträgt 2 Jahre. Nähere Angaben zu den Garantiebe- dingungen in Ihrem Land erhalten Sie unter der Telefonnummer der Miele Produktinformation. Die Telefonnummer der Produktinfor- mation finden Sie auf der Rückseite dieser Gebrauchsanweisung. -
Seite 55: Informationen Für Prüfinstitute
Informationen für Prüfinstitute Die Prüfungen sind nach Vorgabe der Die PerfectFresh-Zone erfüllt die An- geltenden Normen und Richtlinien forderung eines Kaltlagerfaches nach durchzuführen. EN ISO 15502. Zusätzlich sind bei der Vorbereitung und Durchführung der Geräteprüfun- gen folgende Herstellerangaben zu berücksichtigen: –... -
Seite 56: Elektroanschluss
Elektroanschluss Das Gerät wird anschlussfertig für Der Anschluss über ein Verlängerungs- Wechselstrom 50 Hz, 220 – 240 V kabel ist nicht erlaubt, da Verlänge- geliefert. rungskabel nicht die nötige Sicherheit des Gerätes gewährleisten (z. B. Über- Die Absicherung muss mit mindestens hitzungsgefahr). -
Seite 57: Montagehinweise
Montagehinweise Wichtig! Bei hoher Luftfeuchtigkeit Ein nicht eingebautes Gerät kann kann sich Kondensat auf den Außen- kippen! flächen des Gerätes niederschlagen. Dieses Kondenswasser kann zu Kor- Aufstellort rosion an den Geräteaußenwänden Keinen Platz direkt neben einem Herd, führen. einer Heizung oder im Bereich eines Zur Vorbeugung empfiehlt es sich, Fensters mit direkter Sonneneinstrah- das Gerät mit ausreichender Belüf-... -
Seite 58: Be- Und Entlüftung
Montagehinweise Be- und Entlüftung – Die Be- und Entlüftungsquerschnitte im Möbelsockel, im Einbauschrank Die angegebenen Be- und Entlüf- und unter der Raumdecke müssen tungsquerschnitte müssen unbedingt durchgehend mindestens 200 cm eingehalten werden. Der Kompressor betragen, damit die erwärmte Luft ungehindert abziehen kann. springt sonst häufiger an und läuft über einen längeren Zeitraum. -
Seite 59: Vor Dem Geräteeinbau
Montagehinweise Vor dem Geräteeinbau ^ Nehmen Sie vor dem Einbau die Zu- behörbeutel mit den Montageteilen und anderes Zubehör aus dem Gerät und entfernen Sie das Kederband von der äußeren Gerätetür. ^ Entfernen Sie auf keinen Fall von der Geräterückseite ^ Öffnen Sie die Gerätetür, und ziehen Sie die rote Transportsicherung a (je nach Modell) ab. -
Seite 60: Einbaumaße
Beachten Sie vor dem Einbau, dass der Einbauschrank genau den vorgegebe- nen Einbaumaßen entspricht. Die angegebenen Be- und Entlüftungsquerschnit- te müssen unbedingt eingehalten werden, um eine korrekte Funktion des Gerä- tes zu gewährleisten. Nischenhöhe [mm] Gefrierzone [mm] KFN 37282 iD 1772 – 1788... -
Seite 61: Türscharnier Einstellen
Türscharnier einstellen Die Türscharniere sind werkseitig so eingestellt, dass die Gerätetür weit geöffnet werden kann. Soll der Öffnungswinkel der Gerätetür jedoch aus bestimmten Gründen be- grenzt werden, kann dies am Scharnier eingestellt werden. – Falls die Gerätetür z. B. beim Öffnen gegen eine angrenzende Wand schlagen würde, sollten Sie den Öff- nungswinkel der Gerätetür auf 90°... -
Seite 62: Türanschlag Wechseln
Türanschlag wechseln ^ Öffnen Sie beide Gerätetüren. Führen Sie den Türanschlagwechsel ^ Entnehmen Sie die Abstellborde / unbedingt mit Hilfe einer zweiten Per- das Flaschenbord der Gerätetür. son durch. Das Gerät wird mit einem Rechtsan- schlag geliefert. Ist ein Linksanschlag erforderlich, muss der Türanschlag gewechselt werden: Für den Türanschlagwechsel benöti-... - Seite 63 Türanschlag wechseln ^ Drehen Sie die Schrauben e ganz ^ Lösen Sie ein wenig die Schrauben e und f an den Scharnieren. heraus. ^ Setzen Sie das Befestigungselement ^ Schieben Sie die Gerätetüren g und i auf die Gegenseite, und schrau- h nach außen, und hängen Sie sie ben Sie die Schrauben e locker ein.
- Seite 64 Türanschlag wechseln Führen Sie die folgenden Schritte je- weils an beiden Türen durch. ^ Legen Sie die abmontierte Gerätetür mit der Außenfront nach oben auf ei- nen stabilen Untergrund. Die Scharniere nicht zusammen- klappen. Verletzungsgefahr! ^ Schieben Sie die Gerätetüren g und h auf die vormontierten Schrauben e und f, und ziehen Sie die Schrau- ben e und f fest an.
-
Seite 65: Gerät Einbauen
Gerät einbauen Für den Einbau des Gerätes benöti- Stellen Sie das Gerät mit Hilfe einer gen Sie das folgende Werkzeug: zweiten Person auf. ^ Bauen Sie das Gerät nur in stabile, standfeste Einbau-Küchenmöbel ein, die auf einen waagerechten und ebe- nen Boden stehen. -
Seite 66: Gerät Vorbereiten
Gerät einbauen Folgende Montageteile benötigen Sie – für die Montage der Möbeltür: Alle Montageteile sind mit Zahlen ge- kennzeichnet. Diese Kennzeichnung des Montageteils finden Sie auch im je- weiligen Montageschritt wieder. – für den Einbau des Gerätes in der Nische: Alle Montageschritte werden an ei- nem Gerät mit rechtem Türanschlag gezeigt. - Seite 67 Gerät einbauen ^ Schieben Sie das Gerät zu zwei Drit- tel in die Einbaunische. Achten Sie beim Einschieben darauf, dass das Netzanschlusskabel nicht eingeklemmt wird! Tipp zum leichteren Einschieben: Befestigen Sie am Stecker ein Stück Schnur und "verlängern" Sie so das Netzanschlusskabel.
- Seite 68 Gerät einbauen ^ Schrauben Sie nun die Stellfüße l ganz ein. ^ Nehmen Sie die Abdeckung f ab. ^ Schrauben Sie das Befestigungsteil g mit den Schrauben h links oben am Gerät lose an. Ziehen Sie die Schrauben nicht fest an, so dass das Teil noch verschiebbar ist.
- Seite 69 Gerät einbauen ^ Kontrollieren Sie nochmals, ob die Gerät einbauen Befestigungswinkel oben und unten ^ Schieben Sie das Gerät nun soweit in an der Vorderkante der Möbelseiten- die Einbaunische, bis alle Befesti- wand anliegen. gungswinkel an der Vorderkante der Möbelseitenwand anschlagen. So wird ein umlaufender Abstand von 42 mm zu den Vorderkanten der Mö- belseitenwände eingehalten.
- Seite 70 Gerät einbauen Gerät in der Nische befestigen ^ Drücken Sie das Gerät scharniersei- tig an die Möbelwand. ^ Schieben Sie die lose sitzenden Be- ^ Um das Gerät mit dem Möbelschrank festigungswinkel bis an die Möbel- zu verbinden, schrauben Sie die wand.
- Seite 71 Gerät einbauen Zur zusätzlichen Sicherung des Gerä- tes im Einbauschrank schieben Sie zwi- schen Gerät und Möbelboden an der Geräteunterseite die beiliegenden Stä- be ein: ^ Brechen Sie die überstehenden Win- kelenden der Befestigungswinkel ab. Sie werden nicht mehr benötigt und können entsorgt werden.
-
Seite 72: Möbeltüren Montieren
Einbau in eine Küchenzeile erfolgt. Die Möbeltür muss plan und span- nungsfrei montiert werden. Für die Montage von großen oder ge- teilten Möbeltüren ist beim Miele Kun- dendienst oder im Fachhandel ein Montageset bzw. ein weiteres Paar Befestigungswinkel erhältlich. - Seite 73 Gerät einbauen Führen Sie die folgenden Schritte je- weils an beiden Türen durch. Tipp: Schieben Sie mit der Möbelfront die Montagehilfen b auf die Möbeltür- höhe der nebenliegenden Schränke. ^ Werksseitig ist der Abstand zwischen Gerätetür und Befestigungstraverse auf 8 mm eingestellt. Überprüfen Sie diesen Abstand, und stellen Sie ihn ggf.
- Seite 74 Gerät einbauen ^ Legen Sie die Möbeltür mit der Au- ßenfront nach unten auf einen stabi- len Untergrund. ^ Schieben Sie die seitliche Abde- ckung q auf die Befestigungstraver- se gegenüber der Scharnierseite. ^ Drehen Sie die Möbeltür um, und be- festigen Sie den Griff (falls erforder- lich).
-
Seite 75: Türlage Ausgleichen
Gerät einbauen ^ Öffnen Sie die Gerätetür. Türlage ausgleichen ^ Hängen Sie die Möbeltür auf die Jus- tagebolzen h. ^ Drehen Sie die Muttern c locker auf die Justagebolzen. – Verstellung zu den Seiten (X) ^ Schließen Sie die Tür, und kontrollie- ^ Verschieben Sie die Möbeltür. - Seite 76 Gerät einbauen ^ Bohren Sie jeweils die Befestigungs- löcher l in die Möbeltür vor, und ^ Ziehen Sie die Muttern c an den Ge- drehen Sie die Schrauben m ein. rätetüren jeweils mit dem Ringschlüs- Achten Sie auf die Bündigkeit der beiden Metallkanten (Symbol II).
- Seite 77 Gerät einbauen ^ Ziehen Sie alle Schrauben noch ein- So stellen Sie sicher, dass das Gerät mal fest nach. richtig eingebaut wurde: – Die Türen müssen richtig schließen. – Die Türen dürfen nicht am Möbelkor- pus anliegen. – Die Dichtung an der griffseitigen oberen Ecke muss jeweils fest anlie- gen.
- Seite 80 Änderungen vorbehalten / 0613 M.-Nr. 09 360 240 / 00 KFN 37282 iD...
