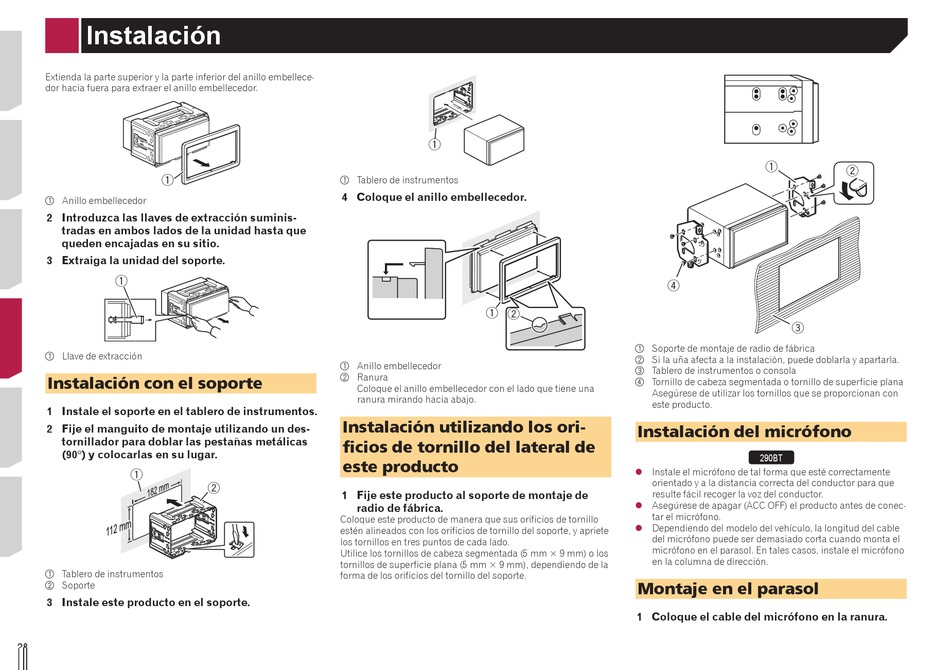

Instalación
Extienda la parte superior y la parte inferior del anillo embellece-
dor hacia fuera para extraer el anillo embellecedor.
1
1 Anillo embellecedor
2 Introduzca las llaves de extracción suminis-
tradas en ambos lados de la unidad hasta que
queden encajadas en su sitio.
3 Extraiga la unidad del soporte.
1
1 Llave de extracción
Instalación con el soporte
1 Instale el soporte en el tablero de instrumentos.
2 Fije el manguito de montaje utilizando un des-
tornillador para doblar las pestañas metálicas
(90°) y colocarlas en su lugar.
1
1 Tablero de instrumentos
2 Soporte
3 Instale este producto en el soporte.
28
1 Tablero de instrumentos
4 Coloque el anillo embellecedor.
1 Anillo embellecedor
2 Ranura
Coloque el anillo embellecedor con el lado que tiene una
ranura mirando hacia abajo.
Instalación utilizando los ori-
ficios de tornillo del lateral de
este producto
2
1 Fije este producto al soporte de montaje de
radio de fábrica.
Coloque este producto de manera que sus orificios de tornillo
estén alineados con los orificios de tornillo del soporte, y apriete
los tornillos en tres puntos de cada lado.
Utilice los tornillos de cabeza segmentada (5 mm × 9 mm) o los
tornillos de superficie plana (5 mm × 9 mm), dependiendo de la
forma de los orificios del tornillo del soporte.
1
1 2
1
4
3
1 Soporte de montaje de radio de fábrica
2 Si la uña afecta a la instalación, puede doblarla y apartarla.
3 Tablero de instrumentos o consola
4 Tornillo de cabeza segmentada o tornillo de superficie plana
Asegúrese de utilizar los tornillos que se proporcionan con
este producto.
Instalación del micrófono
290BT
 Instale el micrófono de tal forma que esté correctamente
orientado y a la distancia correcta del conductor para que
resulte fácil recoger la voz del conductor.
 Asegúrese de apagar (ACC OFF) el producto antes de conec-
tar el micrófono.

Dependiendo del modelo del vehículo, la longitud del cable
del micrófono puede ser demasiado corta cuando monta el
micrófono en el parasol. En tales casos, instale el micrófono
en la columna de dirección.
Montaje en el parasol
1 Coloque el cable del micrófono en la ranura.
2
