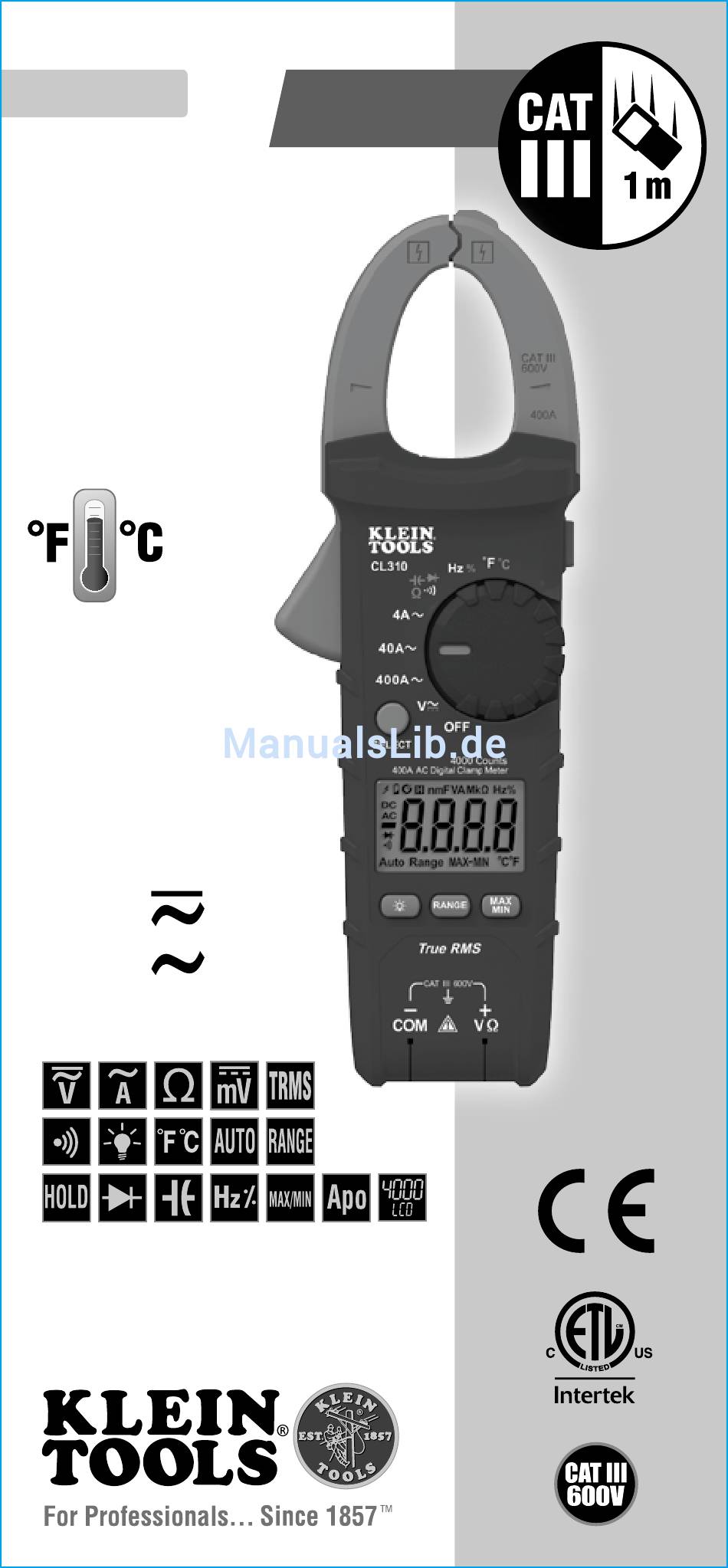

DEUTSCH
GEBRAUCHSANLEITUNG
Digitale 400 A
AC-Stromzange mit
automatischer
Bereichseinstellung
True-RMS
Messtechnik
• AUTOMATISCHE
BEREICHSEINSTELLUNG
• DATENSPEICHERUNG
• BEREICHSSPEICHERUNG
• TEMPERATUR
• AKUSTISCHE
DURCHGANGSMESSUNG
600 V
400 A
40 M
Ω
CL310

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Klein Tools CL310

  • Seite 1 CL310 DEUTSCH GEBRAUCHSANLEITUNG Digitale 400 A AC-Stromzange mit automatischer Bereichseinstellung True-RMS Messtechnik • AUTOMATISCHE BEREICHSEINSTELLUNG • DATENSPEICHERUNG • BEREICHSSPEICHERUNG • TEMPERATUR • AKUSTISCHE DURCHGANGSMESSUNG 600 V 400 A 40 M Ω...
  • Seite 2: Allgemeine Technische Daten

    DEUTSCH ALLGEMEINE TECHNISCHE DATEN Klein Tools CL310 ist eine digitale TRMS-Stromzange mit automatischer Bereichseinstellung (für Effektivwerte) zur Messung von AC-Strom über die Zange, zur Messung von AC/ DC-Spannung, Widerstand, Durchgang, Frequenz und Kapazität sowie Diodenprüfung über Messleitungen und zur Messung der Temperatur über das Thermoelement.
  • Seite 3: Elektrische Spezifikationen

    ELEKTRISCHE SPEZIFIKATIONEN Funktion Bereich Auflösung Genauigkeit 4,000 V 1 mV ± (1,5 % + 5 Stellen) 40,00 V 10 mV Spannung ± (1,2 % + 5 Stellen) 400,0 V 100 mV (V AC) 600 V 1 V ± (1,5 % + 5 Stellen) 400,0 mV 0,1 mV ±(1,0 % + 8 Stellen)
  • Seite 4 DEUTSCH ELEKTRISCHE SPEZIFIKATIONEN Funktion Bereich Auflösung Genauigkeit 40,00 nF 0,010 nF ±(4% + 25 Stellen) 400,0 nF 0,100 nF 4,000 μF 0,001 μF Kapazitive ±(4% + 8 Stellen) Längenmessung 40,00 μF 0,010 μF 400,0 μF 0,100 μF 4,000 mF 0,001 mF ±(10 % + 9 Stellen) Maximaler Eingang: 600 V AC RMS oder 600 V DC ≤0 °F ±...
  • Seite 5: Symbole Auf Dem Messgerät

    WARNHINWEISE Beachten Sie die folgenden Anweisungen, um eine sichere Bedienung und Wartung des Messgeräts zu gewährleisten. Bei Nichtbeachtung dieser Warnhinweise können schwere bis lebensgefährliche Verletzungen verursacht werden. • Überprüfen Sie vor jeder Verwendung, ob das Messgerät korrekt arbeitet, indem Sie eine bekannte Spannung oder Stromstärke messen. •...
  • Seite 6 DEUTSCH FUNKTIONSDETAILS HINWEIS: In diesem Messgerät sind keine vom Benutzer zu wartenden Teile vorhanden. LCD-Display mit 4000 Counts Taste „RANGE“ („BEREICH“) Funktionswahlschalter Taste „MAX/MIN“ Zange Datenspeicherungstaste „HOLD“ („HALTEN“) „COM“-Buchse Zangenauslöser (zum Öffnen der Zange drücken) „VΩ“-Buchse Markierungspfeile Taste für Taste „SELECT“ („AUSWÄHLEN“) Hintergrundbeleuchtung...
  • Seite 7: Hintergrundbeleuchtung

    FUNKTIONSTASTEN EIN/AUS Zum Einschalten des Messgeräts drehen Sie den Funktionswahlschalter 2 von der Stellung „OFF“ („AUS“) auf eine beliebige Messeinstellung. Zum Ausschalten des Messgeräts drehen Sie den Funktionswahlschalter 2 auf die Stellung „OFF („AUS“). Standardmäßig schaltet das Gerät nach 15 Minuten Inaktivität automatisch ab. Schaltet das Messgerät automatisch ab, während es sich in einer Messeinstellung befindet, drehen Sie den Funktionswahlschalter 2 auf eine andere Stellung (außer der Stellung „OFF“...
  • Seite 8 DEUTSCH FUNKTIONSTASTEN MAX/MIN Wird die Taste „MAX/MIN“ 8 gedrückt, verfolgt das Messgerät die maximalen und minimalen Werte und die Differenz zwischen beiden, während es weiter Messungen durchführt. 1. Drücken Sie beim Messen die Taste 8 „MAX/MIN“, um zwischen dem Maximalwert (MAX), dem Minimalwert (MIN) und der Differenz zwischen maximalem und minimalem Wert (MAX-MIN) umzuschalten.
  • Seite 9 BETRIEBSANLEITUNG ANSCHLUSS DER MESSLEITUNGEN Führen Sie keine Messungen durch, wenn die Leitungen nicht richtig eingesteckt sind. Dies könnte zu einer zeitweise unterbrochenen Messwertanzeige führen. Drücken Sie die Leitungen fest bis zum Anschlag in die Eingangsbuchsen, um eine ordnungsgemäße Verbindung sicherzustellen. FALSCH RICHTIG PRÜFUNG AN CAT III-/CAT IV-MESSSTELLEN...
  • Seite 10 DEUTSCH BETRIEBSANLEITUNG AC-STROM (UNTER 400 A) Um AC-Strom zu messen, drücken Sie zum Öffnen der Zange den Zangenauslöser 10 und schließen Sie sie um eine stromführende Leitung herum. Beim Messen ist darauf zu achten, dass die Zange vollständig geschlossen und der Auslöser 10 vollständig gelöst ist, und dass die Leitung, ausgerichtet auf die Markierungspfeile 11 , lotrecht durch die Mitte der Zange führt.
  • Seite 11 BETRIEBSANLEITUNG AC/DC-SPANNUNG (UNTER 600 V) 1. Führen Sie die ROTE Messleitung in die VQ-Buchse 5 und die SCHWARZE Messleitung in die COM-Buchse 4 ein, und drehen Sie den Funktionswahlschalter 2 auf die Einstellung V für AC- oder DC-Messungen. Das Messgerät wählt standardmäßig AC-Messung. Um Gleichspannung zu messen, drücken Sie die Taste 12 „SELECT“, um zwischen AC- und DC-Modus umzuschalten.
  • Seite 12 DEUTSCH BETRIEBSANLEITUNG DURCHGANG 1. Führen Sie die ROTE Messleitung in die VQ-Buchse die SCHWARZE Messleitung in die COM-Buchse ein, und drehen Sie den Funktionswahlschalter auf die Einstellung für Durchgang/Widerstand/Kapazität/Diodenprüfung HINWEIS: In diesem Modus wählt das Messgerät standardmäßig Durchgangsprüfung. Stellen Sie sicher, dass das Durchgangsprüfungssymbol im Display erscheint.
  • Seite 13: Wiederstandmessung

    BETRIEBSANLEITUNG WIEDERSTANDMESSUNG 1. Führen Sie die ROTE Messleitung in die VQ-Buchse die SCHWARZE Messleitung in die COM-Buchse ein, und drehen Sie den Funktionswahlschalter auf die Einstellung für Durchgang/Widerstand/Kapazität/Diodenprüfung HINWEIS: In diesem Modus wählt das Messgerät standardmäßig Durchgangsprüfung. Drücken Sie einmal die Taste „SELECT“, um den Widerstandsmessmodus zu wählen.
  • Seite 14 DEUTSCH BETRIEBSANLEITUNG KAPAZITÄT 1. Führen Sie die ROTE Messleitung in die VQ-Buchse die SCHWARZE Messleitung in die COM-Buchse ein, und drehen Sie den Funktionswahlschalter auf die Einstellung für Durchgang/Widerstand/Kapazität/Diodenprüfung HINWEIS: In diesem Modus wählt das Messgerät standardmäßig Durchgangsprüfung. Drücken Sie zweimal die Taste „SELECT“, um den Kapazitätsmessmodus zu wählen.
  • Seite 15 BETRIEBSANLEITUNG DIODENPRÜFUNG 1. Führen Sie die ROTE Messleitung in die VQ-Buchse die SCHWARZE Messleitung in die COM-Buchse ein, und drehen Sie den Funktionswahlschalter auf die Einstellung für Durchgang/Widerstand/Kapazität/Diodenprüfung HINWEIS: In diesem Modus wählt das Messgerät standardmäßig Durchgangsprüfung. Drücken Sie dreimal die Taste „SELECT“, um den Diodenprüfmodus zu wählen.
  • Seite 16 DEUTSCH BETRIEBSANLEITUNG TEMPERATUR 1. Stecken Sie das Thermoelement Typ K in die VΩ-Buchse und die COM-Buchse (Polaritätsmarkierungen auf Thermoelement und Messgerät beachten), und drehen Sie den Funktionswahlschalter auf die Temperatureinstellung HINWEIS: In diesem Modus wählt das Messgerät standardmäßig die Fahrenheitskala. Um die Celsius-Skala zu verwenden, drücken Sie einmal die Taste „SELECT“.
  • Seite 17: Wartung

    WARTUNG BATTERIEWECHSEL Wenn das Symbol im LCD-Display angezeigt wird, müssen die Batterien ersetzt werden. 1. Entfernen Sie die Schraube von der Batterieabdeckung. 2. Ersetzen Sie die 3 AAA-Batterien (achten Sie auf die Polarität). 3. Bringen Sie die Batterieabdeckung wieder an und befestigen Sie sie mit der Schraube.
  • Seite 18: Garantie

    Entsorgen Sie das Gerät und sein Zubehör nicht über den Hausmüll. Gerät und Zubehör müssen den lokalen Vorschriften entsprechend entsorgt werden. Weitere Informationen finden Sie unter www.epa.gov oder www.erecycle.org. KUNDENSERVICE KLEIN TOOLS, INC. 450 Bond Street Lincolnshire, IL 60069, USA +1-877-775-5346 customerservice@kleintools.com www.kleintools.com...
