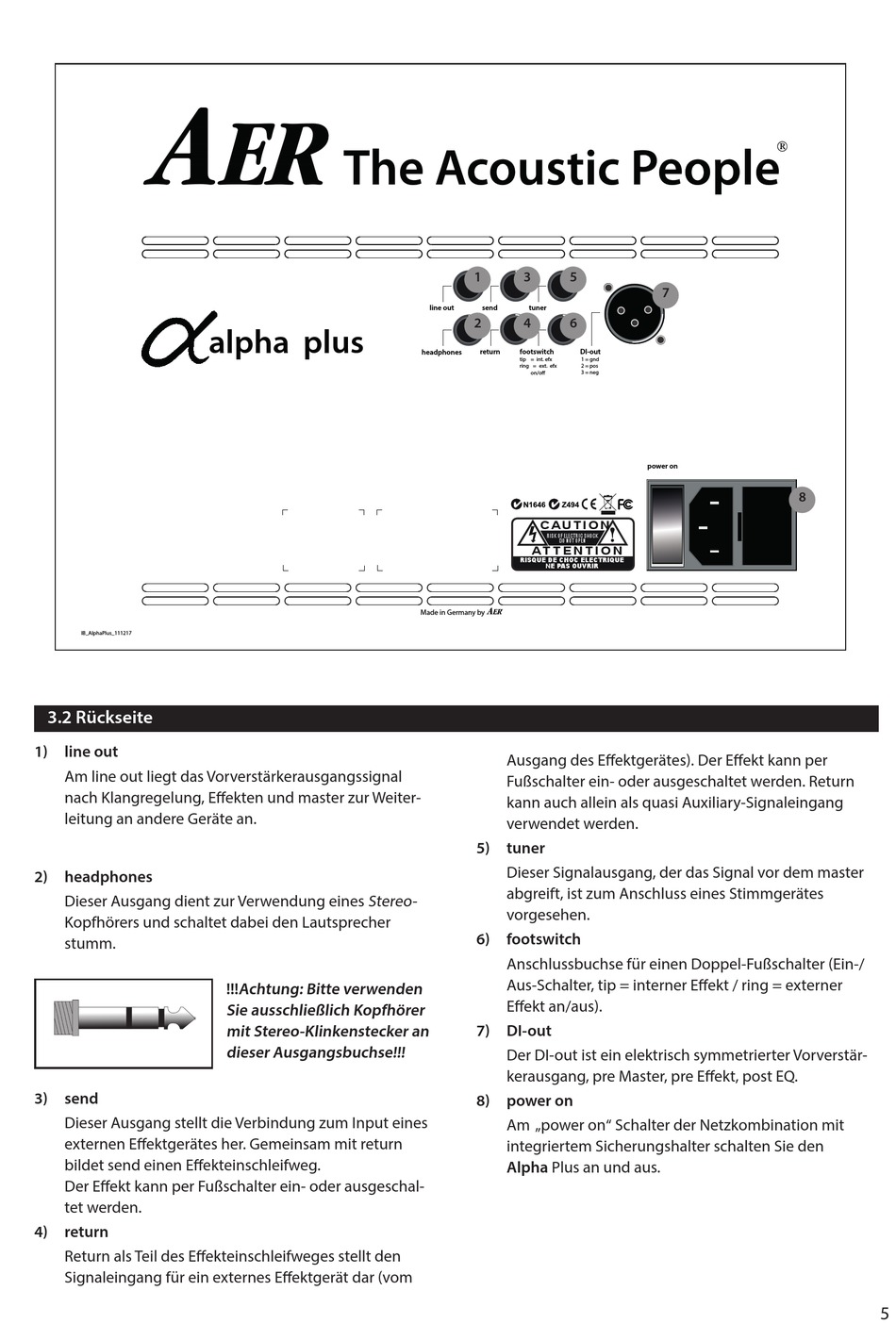

3.2 Rückseite
1) line out
Am line out liegt das Vorverstärkerausgangssignal
nach Klangregelung, Eff ekten und master zur Weiter-
leitung an andere Geräte an.
2) headphones
Dieser Ausgang dient zur Verwendung eines Stereo-
Kopfhörers und schaltet dabei den Lautsprecher
stumm.
3) send
Dieser Ausgang stellt die Verbindung zum Input eines
externen Eff ektgerätes her. Gemeinsam mit return
bildet send einen Eff ekteinschleifweg.
Der Eff ekt kann per Fußschalter ein- oder ausgeschal-
tet werden.
4) return
Return als Teil des Eff ekteinschleifweges stellt den
Signaleingang für ein externes Eff ektgerät dar (vom
alpha plus
!!! Achtung: Bitte verwenden
Sie ausschließlich Kopfhörer
mit Stereo-Klinkenstecker an
dieser Ausgangsbuchse!!!
1 3 5
line out send tuner
2 4 6
headphones return footswitch DI-out
tip = int. efx 1 = gnd
ring = ext. efx 2 = pos
on/o 3 = neg
CAU T I O N
RISK OF ELECTRIC SHOCK
DO NOT OPEN
AT T E N T I O N
RISQUE DE CHOC ELECTRIQUE
NE PAS OUVRIR
B
Made in Germany by
Ausgang des Eff ektgerätes). Der Eff ekt kann per
Fußschalter ein- oder ausgeschaltet werden. Return
kann auch allein als quasi Auxiliary-Signaleingang
verwendet werden.
5) tuner
Dieser Signalausgang, der das Signal vor dem master
abgreift, ist zum Anschluss eines Stimmgerätes
vorgesehen.
6) footswitch
Anschlussbuchse für einen Doppel-Fußschalter (Ein-/
Aus-Schalter, tip = interner Eff ekt / ring = externer
Eff ekt an/aus).
7) DI-out
Der DI-out ist ein elektrisch symmetrierter Vorverstär-
kerausgang, pre Master, pre Eff ekt, post EQ.
8) power on
Am „power on" Schalter der Netzkombination mit
integriertem Sicherungshalter schalten Sie den
Alpha Plus an und aus.
7
power on
8
5
