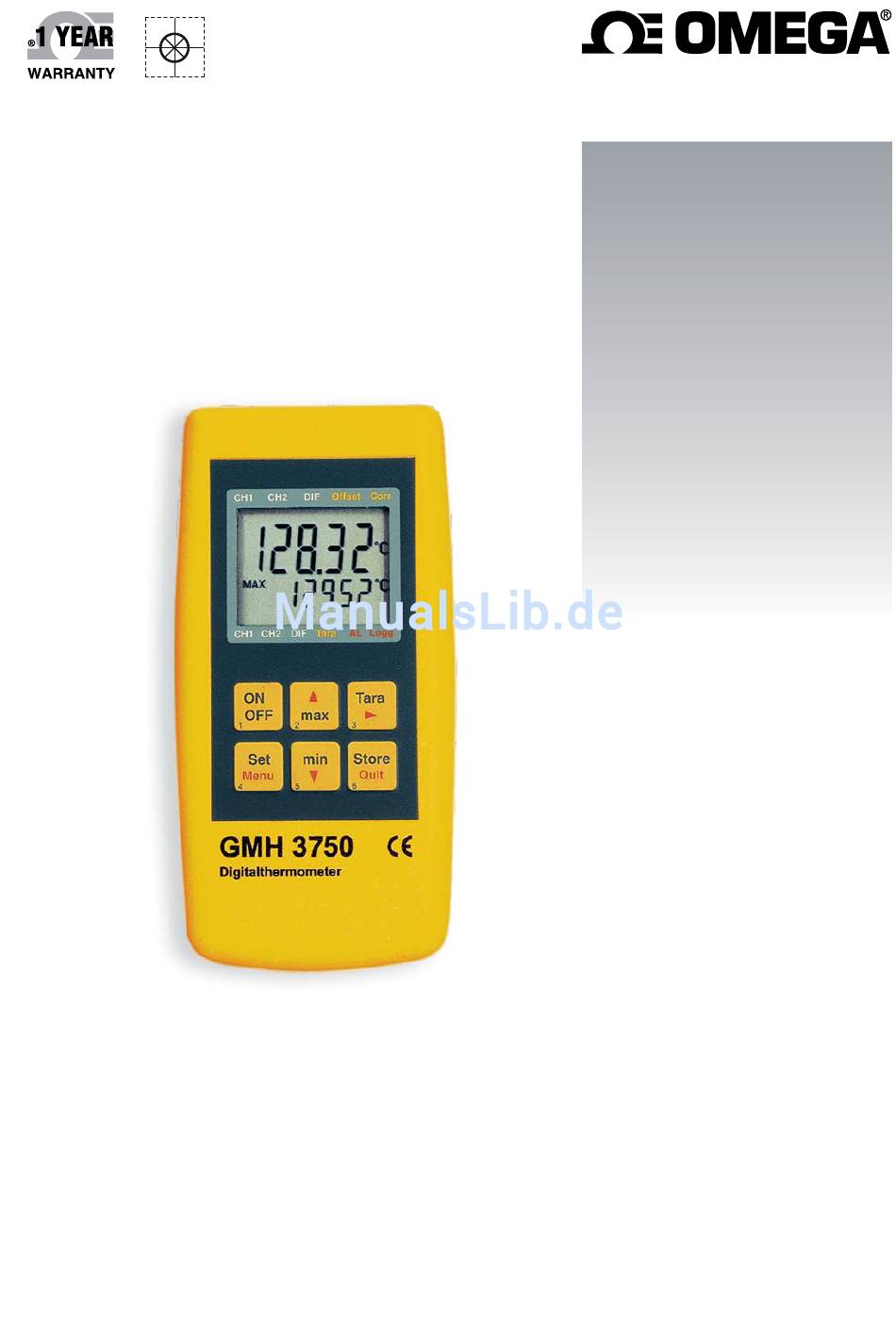

- Seite 1 Handbuch Online-Webshop omega.de E-Mail: info@omega.de Aktuelle Handbücher: www.omegamanual.info GMH3750 Präzisionslogger für Pt100-Fühler mit 4-Leiteranschluss...
- Seite 2 Prüfung mit dem CE-Zeichen versehen. Die Informationen in diesem Dokument wurden mit großer Sorgfalt zusammengestellt. OMEGA Engineering, Inc. kann jedoch keine Haftung für eventuelle Fehler übernehmen und behält sich Änderungen der Spezifkationen vor. WARNUNG: Diese Produkte sind nicht für den medizinischen Einsatz konzipiert und dürfen nicht an Menschen...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel Seite Abschnitt 1 Allgemeines ................4 Sicherheitshinweise..............4 Betriebs- und Wartungshinweise..........5 Anschlüsse ...................5 Anzeigeelemente................6 Bedienelemente ................6 Abschnitt 2 Konfigurieren des Gerätes ............7 Menü „Set Configuration“: Allgemeine Einstellungen ....7 Menü „Set Alarm“: Einstellung der Alarmfunktion ......8 Menü „Set Logger“: Einstellung der Loggerfunktion .....9 Menü... -
Seite 4: Abschnitt 1 Allgemeines
Präzisionsmessgerät GMH3750 Abschnitt 1 Allgemeines Sicherheitshinweise Dieses Gerät ist gemäß den Sicherheitsbestimmungen für elektronische Messgeräte gebaut und geprüft. Die einwandfreie Funktion und Betriebssicherheit des Gerätes kann nur dann gewährleistet werden, wenn Benutzung allgemein üblichen Sicherheitsvorkehrungen sowie die gerätespezifischen Sicherheitshinweise in dieser Bedienungsanleitung beachtet werden. -
Seite 5: Betriebs- Und Wartungshinweise
Präzisionsmessgerät GMH3750 Betriebs- und Wartungshinweise • Batteriebetrieb Wird und in der unteren Anzeige „bAt“ angezeigt, so ist die Batterie verbraucht und muss erneuert werden. Die Gerätefunktion ist jedoch noch für eine gewisse Zeit gewährleistet. Erscheint die Meldung „bAt“ in der oberen Anzeige, ist die Batterie ganz verbraucht. -
Seite 6: Anzeigeelemente
Präzisionsmessgerät GMH3750 Anzeigeelemente 1 = Hauptanzeige: Anzeige der aktuellen Temperatur 2 = Nebenanzeige: Anzeige von Min-, Max- oder gehaltenem Wert Symbole und Statusfelder: 3 = Warndreieck: Signalisiert schwache Batterie. 4 = Korrektur-Pfeil: Signalisiert, dass Steigungskorrektur aktiv ist. 5 = Offset-Pfeil: Signalisiert, dass Nullpunktverschiebung (Offset) aktiv ist. -
Seite 7: Abschnitt 2 Konfigurieren Des Gerätes
Präzisionsmessgerät GMH3750 Taste 6: Store/Quit – Messung: Halten des aktuellen Messwertes („HLD“ in Display) bzw. Aufruf der Loggerfunktionen (Siehe Abschnitt 5) – Set/Menü: Bestätigung der Eingabe, Rückkehr zur Messung Taste 3: Während der Messung: ohne Funktion Während der Konfiguration: Auswahl des Menüparameters Abschnitt 2 Konfigurieren des Gerätes... -
Seite 8: Menü „Set Alarm": Einstellung Der Alarmfunktion
Präzisionsmessgerät GMH3750 -2.000...2.000 Die Mess-Steigung wird um diesen Faktor [in %] verändert, um Abweichungen von Fühler und Messgerät auszugleichen. Faktor ist deaktiviert (= 0.000). 1...120 Abschaltverzögerung in Minuten. Wird keine Taste gedrückt und findet kein Datenaustausch über die Schnittstelle statt, schaltet sich das Gerät nach Ablauf dieser Zeit automatisch... -
Seite 9: Menü „Set Logger": Einstellung Der Loggerfunktion
Präzisionsmessgerät GMH3750 Menü „Set Logger“: Einstellung der Loggerfunktion Parameter Wert Bedeutung CYCL Cyclic: Loggerfunktion zyklischer Logger Stor Store: Loggerfunktion Einzelwertlogger keine Loggerfunktion 0:01... 60:00 Zykluszeit in [Minuten:Sekunden] bei zyklischem Logger Menü „Set Clock“: Einstellen der Echtzeituhr Parameter Wert Bedeutung HH:MM... -
Seite 10: Abschnitt 3 Allgemeines Zur Präzisions-Temperaturmessung
Präzisionsmessgerät GMH3750 Abschnitt 3 Allgemeines zur Präzisions-Temperaturmessung • Fühlergenauigkeit/Gerätegenauigkeit Das Gerät hat eine sehr hohe Messgenauigkeit (siehe technische Daten). Um diese hohe Genauigkeit nutzen zu können, müssen entsprechend hochwertige Temperaturfühler verwendet werden. Standard sind folgende Genauigkeitsklassen erhältlich (Platin-Messwiderstände gemäß EN60751):... - Seite 11 Präzisionsmessgerät GMH3750 Achtung: Wird ein abgeglichener Fühler ausgetauscht, ändert sich natürlich auch die Gesamtgenauigkeit und der Abgleich bzw. Werkskalibrierschein muss neu erstellt werden. Bitte beachten Sie beim Erwerb von Temperaturfühlern, dass neben der aktuellen EN60751 und IEC751 noch weitere Standards am Markt existieren. Für Sensoren mit einer anderen Linearisierungkurve kann die Anwender-Kennlinie eingesetzt werden (s.
-
Seite 12: Abschnitt 4 Hinweise Zu Sonderfunktionen
Präzisionsmessgerät GMH3750 Fühlerrohrlänge ausreichend lang gewählt werden, damit die Temperatur am Handgriff niedrig bleibt. • Eigenerwärmung Der Sensorstrom bei Pt100-Elementen beträgt lediglich 0,3 mA. Dadurch liegt die Sensorerwärmung selbst bei sehr kleinen Sensorelementen und ruhender Luft in der Praxis unter 0,01°C. -
Seite 13: Steigungskorrektur („Scal")
Präzisionsmessgerät GMH3750 Ist ein anderer Wert als „off“ eingestellt, wird dies während des Betriebs durch den Offset-Pfeil im Display gekennzeichnet. Steigungskorrektur („Scal“) Die Steigung der Messung kann mit diesem Faktor beeinflusst werden (Faktor ist in %): angezeigte Temperatur[°C] = gemessene Temperatur[°C] * (1+Scal/100) bzw. -
Seite 14: Analogausgang - Skalierung Mit Dac.0 Und Dac.1
Präzisionsmessgerät GMH3750 • Programmbeispiele in Visual Basic 6.0™, Delphi 1.0™, Testpoint™, Labview Hinweis: Die über die Schnittstelle ausgegebenen Messwerte und Bereichswerte werden immer in der eingestellten Anzeigeeinheit ausgegeben. Unterstützte Schnittstellenfunktionen: Code Name/Funktion Code Name/Funktion Messwert lesen Min. Anzeigebereich lesen Systemstatus lesen Max. -
Seite 15: Alarm
Präzisionsmessgerät GMH3750 der Ausgangswert verfälscht werden kann und die Stromaufnahme des Gerätes entsprechend steigt. Belastungen bis ca. 10 kOhm sind unbedenklich. Überschreitet die Anzeige den mit DAC.1 eingestellten Wert, wird 1 V ausgegeben. Unterschreitet die Anzeige den mit DAC.0 eingestellten Wert, wird 0 V ausgegeben. -
Seite 16: Func-Stor" : Einzelwerte Speichern
Präzisionsmessgerät GMH3750 Zykluszeit aufgezeichnet, die Aufzeichnung wird mit 2 Sekunden lang „Store“ drücken gestartet. Der Logger zeichnet jeweils 1 Messergebnis pro Datensatz auf. Zur Auswertung der Daten benötigen sie die Software GSOFT3050 (mind. V 1.7), mit der auch die Loggerfunktion sehr einfach gestartet und eingestellt werden kann. -
Seite 17: Func-Cycl" : Automatische Aufzeichnung Mit Einstellbarer Logger-Zykluszeit
Präzisionsmessgerät GMH3750 „Vorwärts“ (Taste 3) wird der letzte Datensatz gezeigt, das Wechseln zwischen den Daten eines Datensatzes erfolgt durch weiteres Drücken von „Vorwärts“. Das Wechseln zu anderen Datensätzen erfolgt mit den Tasten „AUF“ oder „AB“. „Func-CYCL“ : Automatische Aufzeichnung mit einstellbarer Logger-Zykluszeit Die Logger-Zykluszeit ist einstellbar (siehe Konfiguration). - Seite 18 Präzisionsmessgerät GMH3750 Loggeraufzeichnung löschen: Wird die Taste „Store“ (Taste 6) für 2 Sekunden gedrückt, so wird, falls Loggerdaten vorhanden sind, die Auswahl zum Löschen des Loggerspeichers angezeigt: Alle Datensätze löschen Nichts löschen (Vorgang abbrechen) Die Auswahl erfolgt mit Tasten „AUF“ oder „AB“ (Tasten 2 oder 5). Mit „Quit“ (Taste 6)
-
Seite 19: Abschnitt 6 Fehler- Und Systemmeldungen
Präzisionsmessgerät GMH3750 Abschnitt 6 Fehler- und Systemmeldungen... -
Seite 20: Abschnitt 7 Sensoranschluss
Präzisionsmessgerät GMH3750 Abschnitt 7 Sensoranschluss Das Gerät ist für den Anschluss eines Pt100-Fühlers in 4-Leiterschaltung ausgelegt. Der Fühler ist wie folgt anzuschließen: Die Abbildung zeigt die Ansicht auf die Stifte des Fühlersteckers. Es ist auch möglich einen 3- oder 2-Leiter-Fühler an das Gerät anzuschließen. -
Seite 21: Abschnitt 9 Technische Daten
Präzisionsmessgerät GMH3750 Abschnitt 9 Technische Daten Verwendbare Fühler Pt100, 4-Leiteranschluss (2-Leiteranschluss möglich) Kennlinie nach EN60751 oder durch Anwender-Kennlinie (Tabelle mit 50 Wertepaaren Widerstand [Ohm] / Temperatur [°C]) Fühleranschluss 4-polige Mini-DIN-Buchse Auflösung 0,01°C bzw. 0,1°C, 0,01°F bzw. 0,1°F Messbereiche 0,01°C 0,1°C -199,99... - Seite 22 Daten über die Schnittstelle übertragen wurden. Die Abschaltverzögerung ist frei einstellbar zwischen 1-120 Minuten oder ganz abschaltbar. Die GMH3750 entsprechen den wesentlichen Schutzanforderungen, die in der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische Verträglichkeit (2004/108/EG) festgelegt sind.
-
