Inhaltszusammenfassung für Omega OM-DAQPRO-5300

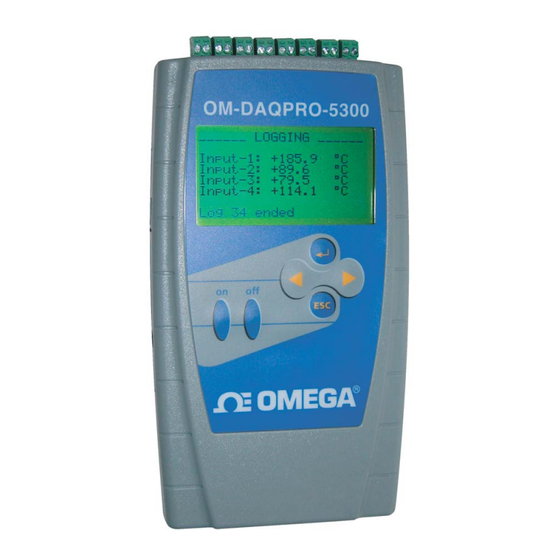

- Seite 1 Handbuch Online-Webshop omega.de E-Mail: info@omega.de Aktuelle Handbücher: www.omegamanual.info OM-DAQPRO-5300 Handheld-Datenlogger...
- Seite 2 Prüfung mit dem CE-Zeichen versehen. Die Informationen in diesem Dokument wurden mit großer Sorgfalt zusammengestellt. OMEGA Engineering, Inc. kann jedoch keine Haftung für eventuelle Fehler übernehmen und behält sich Änderungen der Spezifkationen vor. WARNUNG: Diese Produkte sind nicht für den medizinischen Einsatz konzipiert und dürfen nicht an Menschen...
-
Seite 3: Inhaltsverzeichnis
1.1.10. Netzteil....................11 1.2. Betrieb ohne PC....................11 1.2.1. Bedienungselemente ................11 1.2.2. Kurzanleitung zum Start ................ 12 1.2.3. Die Menüs des OM-DAQPRO-5300............15 1.2.4. Grafikdarstellung..................17 1.2.5. Laden der letzten Einstellung ..............17 1.2.6. Konfigurieren des OM-DAQPRO-5300..........17 1.2.7. - Seite 4 Aufzeichnung starten ................37 2.5.3. Stoppen der Aufzeichnung ..............37 2.5.4. Löschen des Speichers im OM-DAQPRO-5300........37 2.5.5. Kommentare für den OM-DAQPRO-5300 eingeben ......38 2.5.6. Anmerkungen für den OM-DAQPRO-5300 eingeben ......38 2.5.7. Temperatureinheiten ................38 2.5.8. Sensorkalibrierung................. 39 2.5.9.
-
Seite 5: Einführung
Anzeige und Analysefunktionen zur Messung von Spannung, Strom und Temperatur in Echtzeit ausgestattet. Mit seiner hohen Auflösung und dem schnellen A/D-Wandler eignet sich der OM-DAQPRO-5300 für die verschiedensten Anwendungen in Industrie, Labor und Entwicklung. Seine Fähigkeit, Messwerte in Echtzeit auszuwerten und auf dem Grafikdisplay anzuzeigen, erspart in vielen Fällen die Notwendigkeit, die Messwerte zur Analyse an einen Computer zu übertragen. -
Seite 6: Kapitel 1 Om-Daqpro-5300
Bedienungsanleitung OM-DAQPRO-5300 Kapitel 1 OM-DAQPRO-5300 Kapitel 1 OM-DAQPRO-5300 Dieser Abschnitt konzentriert sich auf die Datenerfassungsfunktionen des OM-DAQPRO-5300 – und behandelt folgende Themen: • Bedienung der OM-DAQPRO-5300-Tastatur • Einrichtung des OM-DAQPRO-5300 • Anschluss der Aufnehmer an den OM-DAQPRO-5300 • Anschluss des OM-DAQPRO-5300 an Ihren PC •... -
Seite 7: Externe Anschlüsse
Zum Anschluss von Sensoren ziehen Sie die Schraubklemmen ab, schließen Sie die Sensorleitungen an die Klemmen an und stecken Sie die Klemmen wieder auf das Gerät auf. 2. USB-Buchse zum PC-Anschluss – Diese Buchse dient zur Verbindung des OM-DAQPRO-5300 mit einem PC. -
Seite 8: Sensorarten Und Anschlüsse
Bedienungsanleitung OM-DAQPRO-5300 Kapitel 1 OM-DAQPRO-5300 1.1.3. Sensorarten und Anschlüsse Alle 8 Eingänge des OM-DAQPRO-5300 sind Universaleingänge, die unabhängig voneinander auf jeden der folgenden Aufnehmer und Signalbereiche konfiguriert werden können: Sensor Bereich Strom 0 – 24 mA Frequenz (nur Eingang 1) 20 bis 4000 Hz Impulszähler (nur Eingang 1) -
Seite 9: Anwenderdefinierte Sensoren
Abschnitt „Alarmeinstellung“ auf Seite 35. 1.1.6. Alarmausgang Über den Alarmausgang kann der OM-DAQPRO-5300 eine externe Vorrichtung betätigen, z. B. eine Hupe ansteuern oder Warnlichter (oder auch einen Ofen) einschalten. Schließen Sie die Steuerspannung für die Alarmvorrichtung, die Sie schalten möchten, an die Schraubklemme von I/O-8 an. -
Seite 10: Sensorkalibrierung
1.1.9. Akku Der OM-DAQPRO-5300 ist mit einem wiederaufladbaren Ni-MH-Akku mit 7,2 V ausgestattet. Laden Sie den Akku für 10 bis 12 Stunden auf, bevor Sie zum ersten Mal mit dem OM-DAQPRO-5300 arbeiten. Nach dem Laden hält der Akku ca. 40 Stunden. -
Seite 11: Netzteil
Buchse mit Minuspol in der Mitte 1.2. Betrieb ohne PC Der OM-DAQPRO-5300 lässt sich über Tastatur und Display programmieren (oder mit der DaqLab Software – s. Seite 34). Die Tasten erlauben die Einstellung aller Parameter für die Datenerfassung, während das Display die Einstellwerte anzeigt. -
Seite 12: Kurzanleitung Zum Start
1.2.2.1. OM-DAQPRO-5300 einschalten Drücken Sie die Taste ON. Die Initialisierungsanzeige erscheint. Der OM-DAQPRO-5300 führt einen kurzen Selbsttest aus und zeigt Statusinformationen wie den Ladezustand des Akkus und die Betriebsart an. An diesem Punkt können Sie die zuletzt verwendeten Einstellungen wieder laden (s. Seite 17). Wenn Sie eine neue Einstellung vornehmen möchten, warten Sie, bis das Hauptmenü... -
Seite 13: Anzahl Der Messwerte
SAMPLES = 500 → DISPLAY = numeric Der OM-DAQPRO-5300 fährt automatisch mit dem nächsten Schritt der Einstellung fort und bewegt den Zeiger auf die Zeile Samples. 1.2.2.5. Anzahl der Messwerte Wählen Sie die gewünschte Anzahl der Messwerte mit den Tasten Vorwärts und Rückwärts... -
Seite 14: Aufzeichnung Starten
SAMPLES = 500 DISPLAY = graphic START = ( > ). → Anmerkung: Wenn Sie den OM-DAQPRO-5300 abschalten, wird die Einstellung für die nächste Messung gespeichert. 1.2.2.7. Aufzeichnung starten Drücken Sie die Taste Vorwärts , um die Aufzeichnung zu starten. -
Seite 15: Die Menüs Des Om-Daqpro-5300
Nach dem Einschalten zeigt der OM-DAQPRO-5300 zuerst Systeminformationen an und dann das Hauptmenü: Der OM-DAQPRO-5300 hat 9 Menüs. Markieren Sie ein gewünschtes Menü mit den Vorwärts- oder Rückwärts-Tasten und drücken Sie die Enter-Taste, um es zu öffnen. Durchlaufen Sie die Menüoptionen mit den Pfeiltasten Vorwärts oder Rückwärts und drücken Sie die Enter-Taste, um eine Option... -
Seite 16: Menüsymbole Und Befehle
Tabelle mit den 6 letzten Werten aller aktiven Eingänge (ohne Dezimalstellen). Graphic – Grafische Darstellung der Messwerte. Bei schnelleren Messraten als 1/s stellt der OM-DAQPRO-5300 die Daten nach Abschluss der Aufzeichnung grafisch dar. Start – Betätigen Sie die Taste Vorwärts, um die Aufzeichnung zu starten. -
Seite 17: Grafikdarstellung
Rückwärts , um den Cursor zu bewegen. 2. OM-DAQPRO-5300 zeigt die Koordinaten des gewählten Punktes unten in der Grafik an. 3. Bei mehr als einem Eingang drücken Sie die Taste Enter , um den Cursor auf eine andere Kurve der Grafik zu stellen. -
Seite 18: Uhr Und Kalender
Drücken Sie die Taste Vorwärts , um den Speicher zu löschen. Um den Speicher des OM-DAQPRO-5300 zu löschen, wenn der Speicher noch nicht voll ist, wählen Sie den Befehl Clear Memory aus dem Konfigurationsmenü (s. Seite 17) oder löschen Sie den Speicher über das Logger-Menü... -
Seite 19: Hinweise Zur Optimalen Einstellung
Rechnerkapazität begrenzt ist. Die Daten werden automatisch an den Computer übertragen, in Echtzeit grafisch dargestellt und alle 10 Minuten gespeichert. Der OM-DAQPRO-5300 speichert die Daten, bis der interne Speicher voll ist. Sie können die Daten nur herunterladen, wenn Sie die Aufzeichnung vor diesem Punkt gestoppt haben. -
Seite 20: Regeln Zur Programmierung Und Einschränkungen
Bedienungsanleitung OM-DAQPRO-5300 Kapitel 1 OM-DAQPRO-5300 1.2.10. Regeln zur Programmierung und Einschränkungen Bitte beachten Sie bei der Programmierung des OM-DAQPRO-5300 die folgenden Regeln und Einschränkungen. DaqLab verfügt über eine integrierte Plausibilitätskontrolle, die nur Einstellungen zulässt, bei denen die folgenden Regeln erfüllt sind. -
Seite 21: Kapitel 2 Arbeiten Mit Daqlab
Bedienungsanleitung OM-DAQPRO-5300 Kapitel 2 Arbeiten mit DaqLab Kapitel 2 Arbeiten mit DaqLab 2.1. Installation der Software 2.1.1. Systemanforderungen Für die Arbeit mit DaqLab muss Ihr System die folgenden Mindestanforderungen erfüllen: Software • Windows XP (auch Windows 98) • Internet Explorer 5.0 oder höher. - Seite 22 Sie DaqLab bereits installiert haben), klicken Sie auf Abbrechen, um die Installation abzubrechen. 2. Schließen Sie den OM-DAQPRO-5300 an einen USB-Port Ihres PCs an und schalten Sie den OM- DAQPRO-5300 ein. Windows erkennt das neue Gerät automatisch und blendet den Assistenten für das Suchen neuer Hardware ein.
-
Seite 23: Übersicht
Jedesmal, wenn Sie eine neue Aufzeichnung beginnen, legt DaqLab automatisch eine neue Projektdatei an. Alle Informationen, die Sie bei einer gegebenen Sitzung erfassen und verarbeiten, werden in einer Projektdatei gespeichert. In diesen Dateien sind alle Datensätze, die Sie mit dem OM-DAQPRO-5300 erfasst haben, die angewendeten Analysefunktionen, grafische Darstellungen und die DaqLab- Einstellungen für die Aufzeichnung gespeichert. -
Seite 24: Erste Schritte
2.3. Erste Schritte 2.3.1. Einrichten einer Aufzeichnungssitzung 2.3.1.1. Vorbereitung des OM-DAQPRO-5300 1. OM-DAQPRO-5300 mit PC verbinden (s. Seite 7) 2. OM-DAQPRO-5300 einschalten 3. Externe Sensoren anschließen 4. DaqLab-Software starten Doppelklicken Sie auf dem Desktop oder im Startmenü auf das DaqLab-Symbol , um die Software zu starten. -
Seite 25: Herunterladen Der Daten
Aufzeichnung. Die Software stellt die Daten dann in Echtzeit im Grafikfenster und im Tabellenfenster dar. Wenn der OM-DAQPRO-5300 mit einem PC verbunden ist und die Messrate 500 Messungen pro Sekunde oder mehr beträgt, werden die Daten erst im internen Speicher des OM-DAQPRO-5300 abgelegt. Die Daten werden erst nach Abschluss der Aufzeichnung an den PC übertragen. -
Seite 26: Erstellen Eines Neuen Projekts
Bedienungsanleitung OM-DAQPRO-5300 Kapitel 2 Arbeiten mit DaqLab 2.3.6. Erstellen eines neuen Projekts Neue Projekte können auf dreierlei Weise erstellt werden: 1. Starten Sie das DaqLab-Programm. Bei jedem Programmstart wird auch eine neue Datei geöffnet. 2. Bei der Einzelmessung (Einstellung Einzelmessung) wird jedesmal ein neues Projekt geöffnet, wenn Sie auf das Schaltfeld Start klicken, um eine neue Aufzeichnung zu starten. -
Seite 27: Einstellung Des Datumsformats
4. Klicken Sie auf Drucken, um den Druckdialog zu öffnen. 5. Klicken Sie auf OK. DaqLab druckt den Inhalt des Tabellenfensters sowie Kommentar, Seriennummer und eingerichtete Alarme des OM-DAQPRO-5300. Daten, bei denen die Alarmgrenzwerte überschritten wurden, erscheinen im Ausdruck mit Pfeilen hervorgehoben. www.omega.de... -
Seite 28: Datenanzeige
Bedienungsanleitung OM-DAQPRO-5300 Kapitel 2 Arbeiten mit DaqLab 2.4. Datenanzeige 2.4.1. Anzeigenoptionen Die Oberfläche von DaqLab ist in drei Elemente unterteilt: Grafikfenster, Tabellenfenster und Navigationsfenster. Sie können alle drei Elemente gleichzeitig darstellen (wie in der Grundeinstellung) oder diese drei Elemente beliebig kombinieren. -
Seite 29: Vergrößern/Verkleinern Der Darstellung
Bedienungsanleitung OM-DAQPRO-5300 Kapitel 2 Arbeiten mit DaqLab So blenden Sie den zweiten Cursor aus: Klicken Sie erneut auf 2. Cursor So blenden Sie den Cursor einer geteilten Grafik ein: Um das Cursorpaar in der oberen Grafik einzublenden, verfahren Sie wie oben beschrieben. -
Seite 30: Bearbeiten Der Grafik
Bedienungsanleitung OM-DAQPRO-5300 Kapitel 2 Arbeiten mit DaqLab Klicken Sie in der Grafiksymbolleiste auf Verschieben , klicken Sie auf eine beliebige Stelle in der Grafik und verschieben Sie die Grafik mit gedrückter Maustaste. Klicken Sie erneut auf Verschieben, um das Verschiebewerkzeug wieder zu deaktivieren. -
Seite 31: Änderung Von Einheiten Und Zahlenformat Der Grafik
Bedienungsanleitung OM-DAQPRO-5300 Kapitel 2 Arbeiten mit DaqLab 2.4.2.8. Änderung von Einheiten und Zahlenformat der Grafik 1. Klicken Sie in der Grafiksymbolleiste auf Grafik formatieren , um das Dialogfeld für die Grafik- Eigenschaften zu öffnen. 1. Zur Festlegung der Einheiten wählen Sie die Registerkarte Einheit und wählen Sie aus der Dropdown- Liste Kurve wählen die Kurve oder Achse, die Sie formatieren möchten. -
Seite 32: Analoge Anzeiger
Bedienungsanleitung OM-DAQPRO-5300 Kapitel 2 Arbeiten mit DaqLab 2.4.4. Analoge Anzeiger DaqLab kann die Daten als analoge Anzeiger auf dem Bildschirm darstellen (ein Anzeiger pro Sensor). Bis zu vier Anzeiger sind gleichzeitig möglich. Die Anzeiger stellen die aktuellen Messwerte dar, während DaqLab sie aufzeichnet, oder gespeicherte Daten, wenn Daten aus einer Datei wiedergegeben werden. -
Seite 33: Export Von Daten An Excel
, um die gerade angezeigten Daten an Excel zu exportieren. DaqLab öffnet dann Excel mit einem Arbeitsblatt, das die Daten sowie Kommentar, Seriennummer und eingerichtete Alarme des OM-DAQPRO-5300 enthält. Daten, bei denen die Alarmgrenzwerte überschritten wurden, erscheinen im Ausdruck mit Pfeilen hervorgehoben. -
Seite 34: Programmierung Des Om-Daqpro-5300
Bedienungsanleitung OM-DAQPRO-5300 Kapitel 2 Arbeiten mit DaqLab 2.5. Programmierung des OM-DAQPRO-5300 2.5.1. Einstellungen 2.5.1.1. Schnelleinstellung Der Einstellungsassistent führt Sie durch die Einstellung. 1. Klicken Sie in der Hauptsymbolleiste auf Einstellungsassistent Abbildung 9: Einstellungsassistent, Schritt 1 von 3 Als erster Schritt wird allen Eingängen ein Sensor zugewiesen. Wählen Sie die gewünschten Sensoren aus der Dropdown-Liste für die einzelnen Eingänge. -
Seite 35: Alarmeinstellung
8. Um die Aufzeichnung nach Ablauf einer bestimmten Zeit oder bei bestimmten Messwerten zu starten, klicken Sie auf Trigger. Daraufhin öffnet sich das Trigger-Dialogfeld (s. Seite 37) 9. Klicken Sie auf Fertig stellen, um die Einstellung fertigzustellen und die entsprechenden Befehle an den OM-DAQPRO-5300 zu senden. 2.5.1.2. Alarmeinstellung Im ersten Schritt des Einstellungsassistenten können die Alarmgrenzwerte und die Ausgabe eingestellt... -
Seite 36: Mittelwertbildung
Der Filter wird auf alle Eingangssignale außer auf den 24-mA-Bereich angewendet. 2.5.1.4. Mittelwertbildung Verwenden Sie diese Option, um Störungen zu dämpfen. Der OM-DAQPRO-5300 zeichnet für jeden Messwert den Mittelwert der hier eingestellten Anzahl von Daten auf. So wenden Sie die Mittelwertbildung an: Aktivieren Sie das Kontrollkästchen Mittelwertbildung in Schritt 2 des Einstellungsassistenten und wählen... -
Seite 37: Aufzeichnung Starten
2.5.3. Stoppen der Aufzeichnung Klicken Sie in der Hauptsymbolleiste auf Stopp 2.5.4. Löschen des Speichers im OM-DAQPRO-5300 Um alle im OM-DAQPRO-5300 gespeicherten Daten zu löschen, klicken Sie im Menü Logger auf Speicher löschen. Der OM-DAQPRO-5300 muss dazu am PC angeschlossen sein. www.omega.de... -
Seite 38: Kommentare Für Den Om-Daqpro-5300 Eingeben
2.5.5. Kommentare für den OM-DAQPRO-5300 eingeben Sie können in einem OM-DAQPRO-5300 einen Kommentar abspeichern. Dieser Kommentar dient als Name, mit dem der OM-DAQPRO-5300 zusätzlich zur Seriennummer identifiziert werden kann. Bei jedem Download von Daten aus dem OM-DAQPRO-5300 erscheinen Kommentar und Seriennummer im Titel der Grafik sowie am entsprechenden Symbol des Navigationsfensters. -
Seite 39: Sensorkalibrierung
2.5.8. Sensorkalibrierung 2.5.8.1. Kalibrierungsoptionen Der OM-DAQPRO-5300 ist bei der Lieferung kalibriert. DaqLab erlaubt bei Bedarf jedoch eine Kalibrierung aller an den OM-DAQPRO-5300 angeschlossenen Sensoren außer dem internen Temperatursensor, der nicht kalibriert werden muss. Die Kalibrierungsparameter werden an den OM-DAQPRO-5300 gesendet und in dessen Speicher abgelegt. -
Seite 40: Kalibrierungsablauf 2-Punktkalibrierung
Der Offsetwert ist die Differenz zwischen dem Referenzwert und dem Wert, den der OM-DAQPRO-5300 anzeigt. Wenn der Kalibrator zum Beispiel auf 0°C eingestellt ist und der OM-DAQPRO-5300 1°C anzeigt, beträgt der Offsetwert +1. Zeigt der OM-DAQPRO-5300 dagegen −1°C, beträgt der Offsetwert −1. -
Seite 41: Kalibrierungsablauf Offsetkalibrierung
5. Messen Sie zwei bekannte Referenzwerte und notieren Sie sich sowohl die Referenzwerte als auch die in DaqLab angezeigten Werte. Berechnen Sie die Offsetwerte. 6. Der Offsetwert ist die Differenz zwischen dem Referenzwert und dem Wert, den der OM-DAQPRO-5300 anzeigt. Wenn der Kalibrator zum Beispiel auf 0°C eingestellt ist und der OM-DAQPRO-5300 1°C anzeigt, beträgt der Offsetwert +1. -
Seite 42: Kalibrierungsablauf Nullpunktkalibrierung
8. Warten Sie, bis der OM-DAQPRO-5300 mit der Aufzeichnung beginnt. 9. Klicken Sie auf Nullsignal abrufen. 10. Klicken Sie auf OK. Die Sensorkalibrierung wird im OM-DAQPRO-5300 und in DaqLab abgespeichert. Daher ist es nicht erforderlich, den OM-DAQPRO-5300 bei jedem Start des DaqLab-Programms neu zu kalibrieren. www.omega.de... -
Seite 43: Definieren Eigener Sensoren
6. Geben Sie zwei Kalibrierungswerte ein (zwei reale Werte und die entsprechenden Ausgangswerte des Sensors). 7. Klicken Sie auf OK. DaqLab sendet die Definition an OM-DAQPRO-5300 und trägt den neuen Sensor in der Sensorliste ein. So setzen Sie den eigenen Sensor ein: 1. Schließen Sie den Sensor an den OM-DAQPRO-5300 an. -
Seite 44: Einrichten Der Kommunikation
2.5.10. Einrichten der Kommunikation Die Kommunikation zwischen PC und OM-DAQPRO-5300 wird automatisch abgewickelt, wenn Sie einen Befehl an den OM-DAQPRO-5300 senden. Im Dialogfeld zur Einrichtung der Kommunikation können die erweiterten Kommunikationsoptionen eingerichtet werden. 1. Klicken Sie in der Menüzeile auf Logger und wählen Sie Kommunikationseinrichtung. DaqLab zeigt in einem Dialogfeld an, welche Ports bereits verwendet werden und welche Ports für den Anschluss des... -
Seite 45: Glättung
Bedienungsanleitung OM-DAQPRO-5300 Kapitel 2 Arbeiten mit DaqLab 2.6.4. Glättung Die Glättungsfunktion ist ein praktisches Werkzeug zur Reduzierung zufälliger Störeinflüsse vor der eigentlichen Datenauswertung. Bei der Glättung wird jeder Datenpunkt durch den Mittelwert ersetzt, der über die angrenzenden Punkte gebildet wird. -
Seite 46: Der Analyseassistent
Bedienungsanleitung OM-DAQPRO-5300 Kapitel 2 Arbeiten mit DaqLab 2.6.7. Der Analyseassistent 2.6.7.1. So setzen Sie den Analyseassistenten ein Der Analyseassistent führt Sie durch die verschiedenen Analysefunktionen, die DaqLab bereitstellt. Die Analysefunktionen sind in drei Hauptkategorien unterteilt: Kurvenanpassung (Regression), Mittelwerte sowie mathematische und trigonometrische Funktionen. - Seite 47 Bedienungsanleitung OM-DAQPRO-5300 Kapitel 2 Arbeiten mit DaqLab 2.6.7.3. Mittelwertbildung Abbildung 22: Analyseassistent – Mittelwertbildung 1. Wenn Sie mit dem Cursor einen Datensatz ausgewählt haben, wird dieser in der Liste Basiert auf Datenreihe hervorgehoben, Sie können jedoch andere Datensätze aus der Liste wählen.
-
Seite 48: Verfügbare Analysewerkzeuge
Bedienungsanleitung OM-DAQPRO-5300 Kapitel 2 Arbeiten mit DaqLab 2.6.8. Verfügbare Analysewerkzeuge Dieser Abschnitt beschreibt die verschiedenen Analysefunktionen von DaqLab in Kürze. 2.6.8.1. Kurvenanpassung Linear Berechnet per linearer Regression eine Gerade nach der Methode der kleinsten Fehlerquadrate. − Polynom Berechnet eine Gerade mit einer polynomischen Regression n-ter Ordnung. (n muss eingegeben werden und zwischen 1 und 6 liegen.) - Seite 49 Bedienungsanleitung OM-DAQPRO-5300 Kapitel 2 Arbeiten mit DaqLab cos( Cosinus Zeichnet eine Kurve mit dem Cosinus eines Datensatzes. Das Argument muss im Bogenmaß angegeben werden. − Delta Y Zeichnet eine Kurve mit der Differenz zum ersten Punkt einer Kurve. Verwenden Sie diese Funktion, um die Daten so entlang der Y-Achse zu verschieben, dass der Punkt am Ursprung durch die Y-Achse läuft.
- Seite 50 Bedienungsanleitung OM-DAQPRO-5300 Kapitel 2 Arbeiten mit DaqLab Zeichnet eine Kurve mit dem natürlichen Logarithmus eines Datensatzes. Das Argument muss positiv sein. Log10 Zeichnet eine Kurve mit dem dekadischen Logarithmus eines Datensatzes. Das Argument muss positiv sein. ⋅ Multiplikation Die entstehende Kurve ist das Ergebnis der Multiplikation zweier Datensätze.
-
Seite 51: Besondere Werkzeuge
Bedienungsanleitung OM-DAQPRO-5300 Kapitel 2 Arbeiten mit DaqLab 2.7. Besondere Werkzeuge 2.7.1. Beschnittwerkzeug Das Beschnittwerkzeug erlaubt es, die Grenzen des Datensatzes festzulegen, um unerwünschte Daten aus dem Datensatz zu entfernen. Die Zeitskala der beschnittenen Daten wird so verschoben, dass sie bei beginnt. -
Seite 52: Grafiksymbolleiste
Bedienungsanleitung OM-DAQPRO-5300 Kapitel 2 Arbeiten mit DaqLab Grafik Zeigt das Grafikfenster an. Tabelle Zeigt das Tabellenfenster an. Auswertung Öffnet den Analyseassistenten. Lineare Zeichnet eine Gerade, die durch lineare Regression gebildet wurde. Regression Differenzieren Zeichnet das Differential einer gewählten Kurve ein. -
Seite 53: Kapitel 3 Anleitung Zur Fehlersuche
• Es ist kein serieller COM-Port verfügbar. • OM-DAQPRO-5300 und DaqLab zeigen Der OM-DAQPRO-5300 misst eine Spannung von eine Warnmeldung an: „Illegal sensor“ mehr als 5 V in einem der folgenden Eingangsbereiche: 50 mV, TCK, TCJ, TCT, PT 100 oder NTC. -
Seite 54: Kapitel 4 Technische Daten
Bedienungsanleitung OM-DAQPRO-5300 Kapitel 4 Technische Daten Kapitel 4 Technische Daten OM-DAQPRO-5300 Eingänge Thermoelement Typ J • Bereich -200°C bis 1.200°C 8 differentielle Eingänge • (-328 bis 2192°F) für jeden Kanal separat einstellbar auf: Auflösung 0,1°C (1µV) 0-24 mA, 0-50 mV, 0-10 V, NTC, Pt100, Genauigkeit -200 bis -50°C... - Seite 55 Bedienungsanleitung OM-DAQPRO-5300 Kapitel 4 Technische Daten Allgemeine technische Daten des A/D-Wandlers Rauschen 30 µVeff Interner Linearitätsfehler ±0,08% des Endwerts Offset-Fehler 0,1% Alarmausgang (Ausgang 8) Open-Collector Widerstand bei geschlossenem Ausgang 50Ω Max. Last 50 mA, 5 V DC Überlastschutz rücksetzbare Sicherung, 50 mA Kommunikation •...
- Seite 56 Numerische oder grafische Darstellung der Daten • Onlineabfrage und Anzeige der Daten in Echtzeit • Einstellungsassistent für den OM-DAQPRO-5300 • Definieren von bis zu 20 eigenen Sensoren im OM-DAQPRO-5300 • Anzeige der Einheit von eigenen Sensoren am Logger • Kalibrierung des OM-DAQPRO-5300 per Software •...
-
Seite 57: Abbildungen
Bedienungsanleitung OM-DAQPRO-5300 Anhang Anhang: Abbildungen Abbildung 1: Anschlüsse des OM-DAQPRO-5300 ..............7 Abbildung 2: Eingangs-Klemmenblock des OM-DAQPRO-5300..........8 Abbildung 3: Pt100 mit 3-Leiteranschluss ................9 Abbildung 4: Anschluss einer externen Alarmvorrichtung............. 10 Abbildung 5: OM-DAQPRO-5300-Front ................11 Abbildung 6: Frequenzverzerrung ..................19 Abbildung 7: Anordnung der DaqLab-Fenster............... -
Seite 58: Vereinfachte Schaltbilder
Bedienungsanleitung OM-DAQPRO-5300 Anhang Anhang: Vereinfachte Schaltbilder 0 bis 10 V 0 bis 24 mA Pt100 mit 2-Leiteranschluss Pt100 mit 3-Leiteranschluss Interner NTC Thermoelemente www.omega.de... - Seite 59 Bedienungsanleitung OM-DAQPRO-5300 Anhang Index Akku 10 Grafik 27 Navigationsfenster 32 Tabelle 27 Netzteil 11 Spannung 36 Alarm 30 Eigenschaften Öffnen 25 Ausgang 9, 35 Grafik 30 Online Ebene 9 Tabelle 31 Kommunikation 25 Einstellung 9, 35 Eingang 7, 8 Polarität 8...
-
Seite 60: Garantiebedingungen
Bitte wenden Sie sich schriftlich oder telefonisch an die Kundendienstabteilung, um eine Rückgabenummer (AR) zu erhalten. Wenn OMEGA das Instrument bei der Überprüfung als defekt befindet, wird es kostenlos ausgetauscht oder instandgesetzt. OMEGAs Garantie erstreckt sich nicht auf Defekte, die auf Handlungen des Käufers zurückzuführen sind. -
