Omega HFS DAQ Benutzerhandbuch

Einführung
HFS DAQ ist ein Datenerfassungssystem zum Lesen und
Aufzeichnen von Messungen des HFS-Wärmeflusses und
integrierten Temperatursensoren.Das Gerät verfügt über 8
Differenzkanäle, in die 4 HFS-Komplettsensoren eingesteckt
werden können, um Wärmefluss und Temperatur von jedem
Sensor aufzuzeichnen.Das mitgelieferte Programm ermöglicht
dem Benutzer, die Aufzeichnung der Daten von den Sensoren
zu starten und zu stoppen, die Anzeige des Wärmeflusses und
der Temperaturdiagramme für die verschiedenen Kanäle
umzuschalten und einen Datendurchlauf in einer .csv-Datei zu
speichern.
Hardware-Setup
Das Gerät verfügt über 8 Differenzkanäle, an die die Sensoren angeschlossen werden können.Jeder
einzelne Sensor benötigt 2 Kanäle (einer zur Messung des Wärmeflusses und einer für die
Temperatur).Aus jedem Wärmeflusssensor kommen 4 Drahtleitungen.Die rot-weißen Leitungen sind
die Leitungen des Wärmeflusssensors und müssen in die Kanäle 1, 3, 5 und 7 eingesteckt werden.
Dabei muss das rote Kabel an der positiven Klemme jedes Kanals und das weiße Kabel an der
negativen Klemme anliegen.Dies sollte ein positives Wärmeflusssignal für die Wärme erzeugen, die
durch die Oberseite des Sensors fließt. Positive und negative Wärmeströme können jedoch in jeder
Weise definiert werden.Die blassblauen und roten Leitungen sind miteinander verdrillt und dienen als
Thermoelementkabel zur Temperaturmessung.Sie müssen in die Kanäle 2, 4, 6 und 8 eingesteckt
werden, wobei das blaue Kabel an der positiven Klemme und das rote Kabel an der negativen Klemme

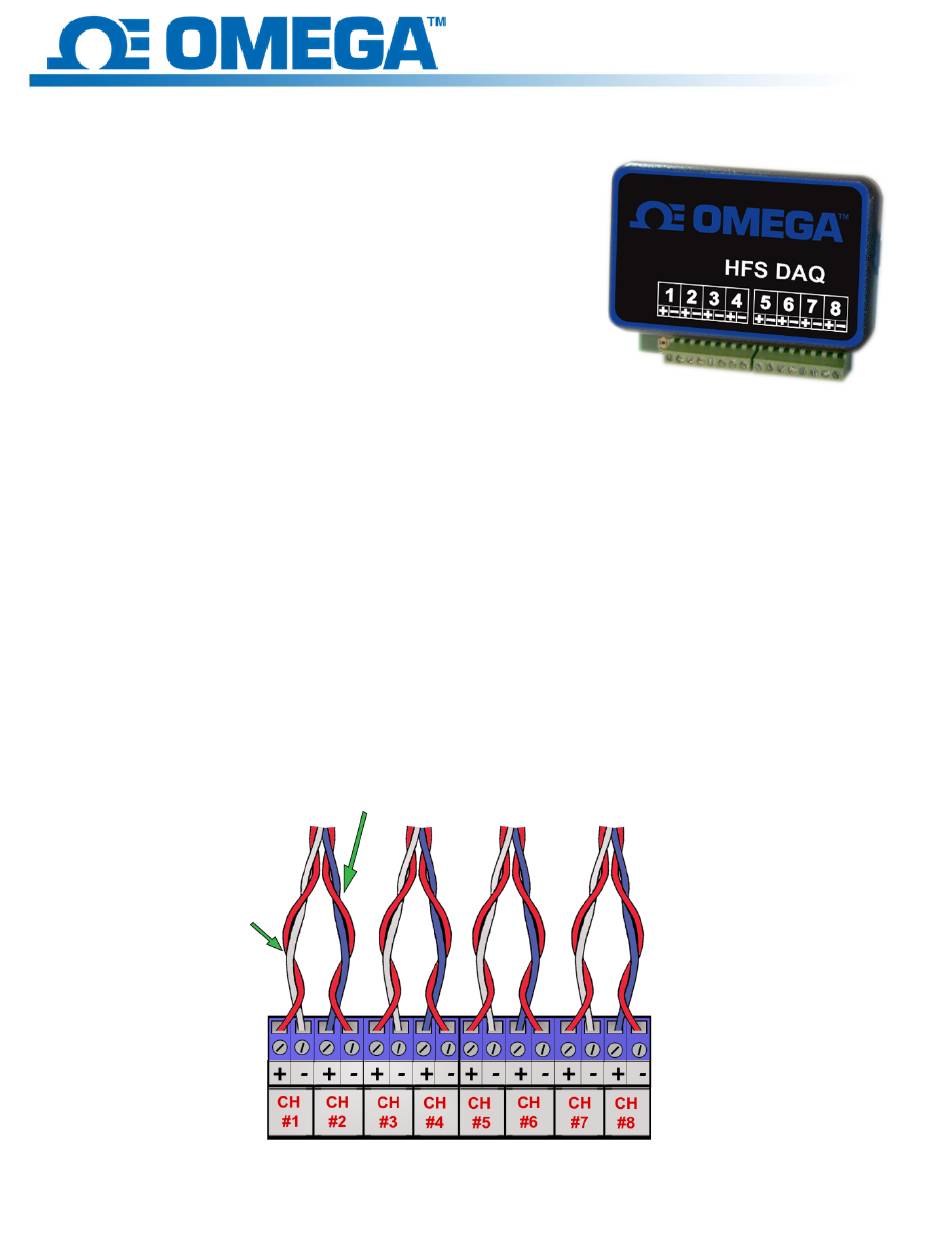

anliegen muss.(Dies ist Standard für Thermoelemente des Typs T.) Die Abbildung unten zeigt, wie die
Sensoren an das Gerät angeschlossen werden sollten.
Sensor #1
Softwareinstallation
Beginnen Sie mit der Softwareinstallation, indem Sie den Stromkreis über das im Lieferumfang
enthaltene USB-Kabel an den Computer anschließen. Wenn die Arduino-Treiber beim Anschließen
des Geräts nicht automatisch auf dem Computer installiert werden, gehen Sie wie folgt vor:
Temperatur-
leitungen
Sensor 1
Heat Flux
Leads
Sensor 2 Sensor 3 Sensor 4
HFS DAQ-
Benutzerhandbuch
