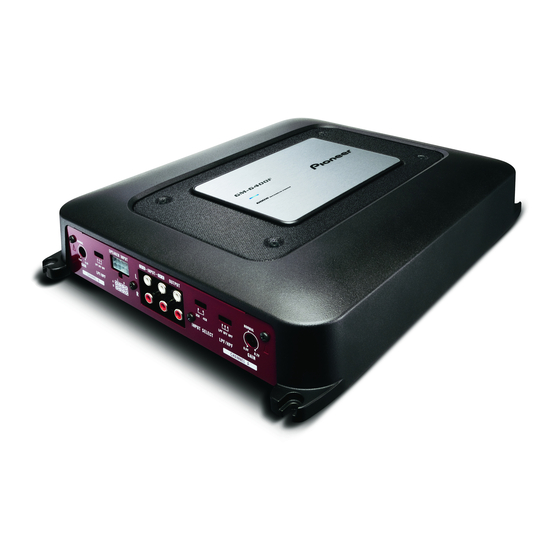

Pioneer gm 6400f Bedienungsanleitung

Überbruckbarer 4-kanal-leistungsverstärker
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 30

Quicklinks

Diese Anleitung herunterladen
BRIDGEABLE FOUR-CHANNEL POWER AMPLIFIER
AMPLIFICADOR DE POTENCIA DE CUATRO CANALES DE PUENTE
UBERBRUCKBARER 4-KANAL-LEISTUNGSVERSTARKER
AMPLIFICATEUR DE PUISSANCE PONTABLE A QUATRE CANAUX
AMPLIFICATORE DI POTENZA QUADRICANALE COLLEGABILE A PONTE
BRUGSCHAKELBARE VIERKANAALS EINDVERSTERKER
ЧЕТЫРЕХКАНАЛЬНЫЙ УСИЛИТЕЛЬ МОЩНОСТИ МОСТОВОЙ СХЕМЫ
GM-6400F
Owner's Manual
Manual de instrucciones
Bedienungsanleitung
Mode d'emploi
Manuale d'istruzioni
Handleiding
Руководство пользователя
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Pioneer gm 6400f

Inhaltszusammenfassung für Pioneer gm 6400f

  • Seite 1 BRIDGEABLE FOUR-CHANNEL POWER AMPLIFIER AMPLIFICADOR DE POTENCIA DE CUATRO CANALES DE PUENTE UBERBRUCKBARER 4-KANAL-LEISTUNGSVERSTARKER AMPLIFICATEUR DE PUISSANCE PONTABLE A QUATRE CANAUX AMPLIFICATORE DI POTENZA QUADRICANALE COLLEGABILE A PONTE BRUGSCHAKELBARE VIERKANAALS EINDVERSTERKER ЧЕТЫРЕХКАНАЛЬНЫЙ УСИЛИТЕЛЬ МОЩНОСТИ МОСТОВОЙ СХЕМЫ GM-6400F Owner’s Manual Manual de instrucciones Bedienungsanleitung Mode d’emploi Manuale d’istruzioni...
  • Seite 30 Inhalt Vielen Dank, dass Sie sich für dieses PIONEER-Produkt entschieden haben. Bitte lesen Sie sich diese Bedienungsanleitung vor der erstmaligen Verwendung des Pro- dukts durch, um seinen ordnungsgemäßen Betrieb zu gewährleisten. Bewahren Sie die Be- dienungsanleitung nach dem Lesen zur zukünftigen Bezugnahme sicher auf.

  • Seite 31: Bevor Sie Beginnen

    Abschnitt Bevor Sie beginnen ! Auf unserer Website finden Sie die jeweils neuesten Informationen der Pioneer Corporation. Im Störungsfall Mischen Sie dieses Produkt, wenn Sie es ent- sorgen wollen, nicht mit gewöhnlichen Haus- Sollte dieses Produkt nicht ordnungsgemäß haltsabfällen. Es gibt ein getrenntes funktionieren, dann wenden Sie sich bitte an Sammelsystem für gebrauchte elektronische...
  • Seite 32 Abschnitt Bevor Sie beginnen ! Prüfen Sie die Anschlüsse der Spannungsver- sorgung und der Lautsprecher, wenn die Si- cherung der separat erhältlichen Batterie oder des Verstärkers durchbrennen sollte. Identifi- zieren und beheben Sie die Ursache für das Problem und wechseln Sie dann die Siche- rung durch ein identisches oder vergleichba- res Produkt aus.

  • Seite 33: Einstellen Des Geräts

    ! Bei einer Kfz-Stereoanlage mit Cinch-An- schluss (Standardausgabe 500 mV) ist die Position NORMAL zu wählen. Wenn Sie eine Kfz-Stereoanlage von Pioneer mit Cinch-Anschluss verwenden, die eine max. Ausgabe von 4 V oder höher aufweist, dann passen Sie den Pegel an die Ausgabe der Kfz-Stereoanlage an.

  • Seite 34: Bedarfsgerechtes Einstellen Der Verstärkung

    Unterbrechungen der Tonausgabe durch das Gerät. In diesem Fall sollten Sie sich an Die Signalwellenform wird bei hoher Ausgabe eine Pioneer-Kundendienststelle in Ihrer verzerrt. Wenn Sie die Verstärkung durch den Nähe wenden. Verstärker erhöhen, wird nur eine geringfügige Leistungsänderung erzielt.

  • Seite 35: Anschließen Der Geräte

    Abschnitt Anschließen der Geräte 7 Cinch-Eingang A Anschlussschema 8 Cinch-Eingang B 9 Verstärker mit Cinch-Eingängen (separat er- hältlich) a Lautsprecherausgangsklemmen Anweisungen zum Anschließen des Lautspre- chers finden Sie im nachfolgenden Abschnitt. Siehe Anschlüsse bei Verwendung des Laut- sprechereingangskabels auf Seite 39. b Sicherung (25 A) 2×...

  • Seite 36: Zum Überbrückungsmodus

    4-W-Lautsprecher pro Kanal. lichen Batteriekabels, des Erdungskabels, der Detaillierte Auskünfte erhalten Sie bei Ihrem örtli- Lautspecherkabel und des Verstärkers hat in chen Pioneer-Fachhändler oder der zuständigen größtmöglicher Entfernung von der Antenne, Kundendienststelle. vom Antennenkabel und vom Tuner zu erfolgen.

  • Seite 37: Anschließen Der Lautsprecher

    Abschnitt Anschließen der Geräte Subwoofer 4-Kanal-Ausgang Lautsprecherkanal Leistung Eingangsnennleistung: 4-Kanal-Ausgang Min. 70 W Eingangsnennleistung: 2-Kanal-Ausgang Min. 200 W 3-Kanal-Lautspre- Eingangsnennleistung: cherausgang A Min. 70 W 3-Kanal-Lautspre- Eingangsnennleistung: cherausgang B Min. 200 W Anderer Lautsprecher als Subwoofer Lautsprecherkanal Leistung Max. Eingangsleistung: 4-Kanal-Ausgang Min.

  • Seite 38: Anschlüsse Bei Verwendung Des Cinch-Eingangs

    Abschnitt Anschließen der Geräte 2-Kanal-Ausgang (Stereo) Anschlüsse bei Verwendung des Cinch-Eingangs Verbinden Sie den Cinch-Ausgang der Kfz-Ste- reoanlage mit dem Cinch-Eingang des Verstär- kers. 4-Kanal-/3-Kanal-Ausgang ! Setzen Sie den INPUT SELECT-Schalter (Eingangsauswahl) in die Position 4CH. 1 Lautsprecher (Rechts) 2 Lautsprecher (Links) 2-Kanal-Ausgang (Mono) 1 Cinch-Eingang A 2 Cinch-Eingang B...

  • Seite 39: Anschlüsse Bei Verwendung Des Lautsprechereingangskabels

    Abschnitt Anschließen der Geräte 3 Weiß: Kan. A, Links + 4 Weiß/Schwarz: Kan. A, Links * 5 Grau/Schwarz: Kan. A, Rechts * 6 Grau: Kan. A, Rechts + 7 Violett: Kan. B, Rechts + 8 Violett/Schwarz: Kan. B, Rechts * 9 Grün/Schwarz: Kan.

  • Seite 40: Anschließen Der Lautsprecherausgangsklemmen

    Abschnitt Anschließen der Geräte Schließen Sie die Kabel an die Klemmen Befestigen Sie die Kabel sicher mit Hilfe der Klemmenschrauben. 1 Positiver Pol (+) 2 Motorraum 3 Fahrzeuginnenraum 4 Sicherung (30 A) 2× 5 Führen Sie die O-Ring-Gummidichtung in die Karosserie ein. 6 Bohren Sie ein 14-mm-Loch in die Karosse- rie.
  • Seite 41 Abschnitt Anschließen der Geräte Bringen Sie Kabelschuhe an den Laut- sprecherkabelenden an. Die Kabelschuhe sind nicht im Lieferumfang enthalten. Verwenden Sie Zangen oder ähnliches Werk- zeug, um die Kabelschuhe fest an die Kabel anzupressen. 1 Kabelschuh 2 Lautsprecherkabel Schließen Sie die Lautsprecherkabel an die Lautsprecherausgangsklemmen an.

  • Seite 42: Installation

    Abschnitt Installation — Sorgen Sie für ausreichend Freiraum über Vor der Installation des dem Verstärker im Hinblick auf eine sach- Verstärkers gemäße Be- und Entlüftung. — Bedecken Sie den Verstärker nicht mit WARNUNG einer Bodenmatte oder einem Teppich. ! Um eine ordnungsgemäße Installation zu ge- ! Verlegen Sie keine Kabel in Bereichen, die währleisten, verwenden Sie die mitgelieferten sich erwärmen, wie z.
  • Seite 43 Abschnitt Installation Bringen Sie den Verstärker mit Hilfe der mitgelieferten Blechschrauben (4 mm × 18 mm) an. 1 Blechschrauben (4 mm × 18 mm) 2 Bohren eines Lochs mit einem Durchmes- ser von 2,5 mm 3 Fußmatte oder Karosserie...

  • Seite 44: Zusätzliche Informationen

    Anhang Zusätzliche Informationen Technische Daten Geräts. Verwenden Sie diesen Wert, um den Gesamtstromverbrauch mehrerer Leistungs- Stromversorgung ..... 14,4 V Gleichspannung (To- verstärker zu berechnen. leranz 10,8 V bis 15,1 V) Erdungssystem ......Negativ Leistungsaufnahme ....35 A (bei Dauerleistung, 4 Durchschnittlicher Stromverbrauch .............
