Ausrichten Der Antennen Für Den P2P-Betrieb - LANCOM L-54g Wireless Handbuch

LANCOM L-54g Wireless - LANCOM L-54ag Wireless - LANCOM L-54 dual Wireless
Kapitel 5: Erweiterte WLAN- Konfiguration

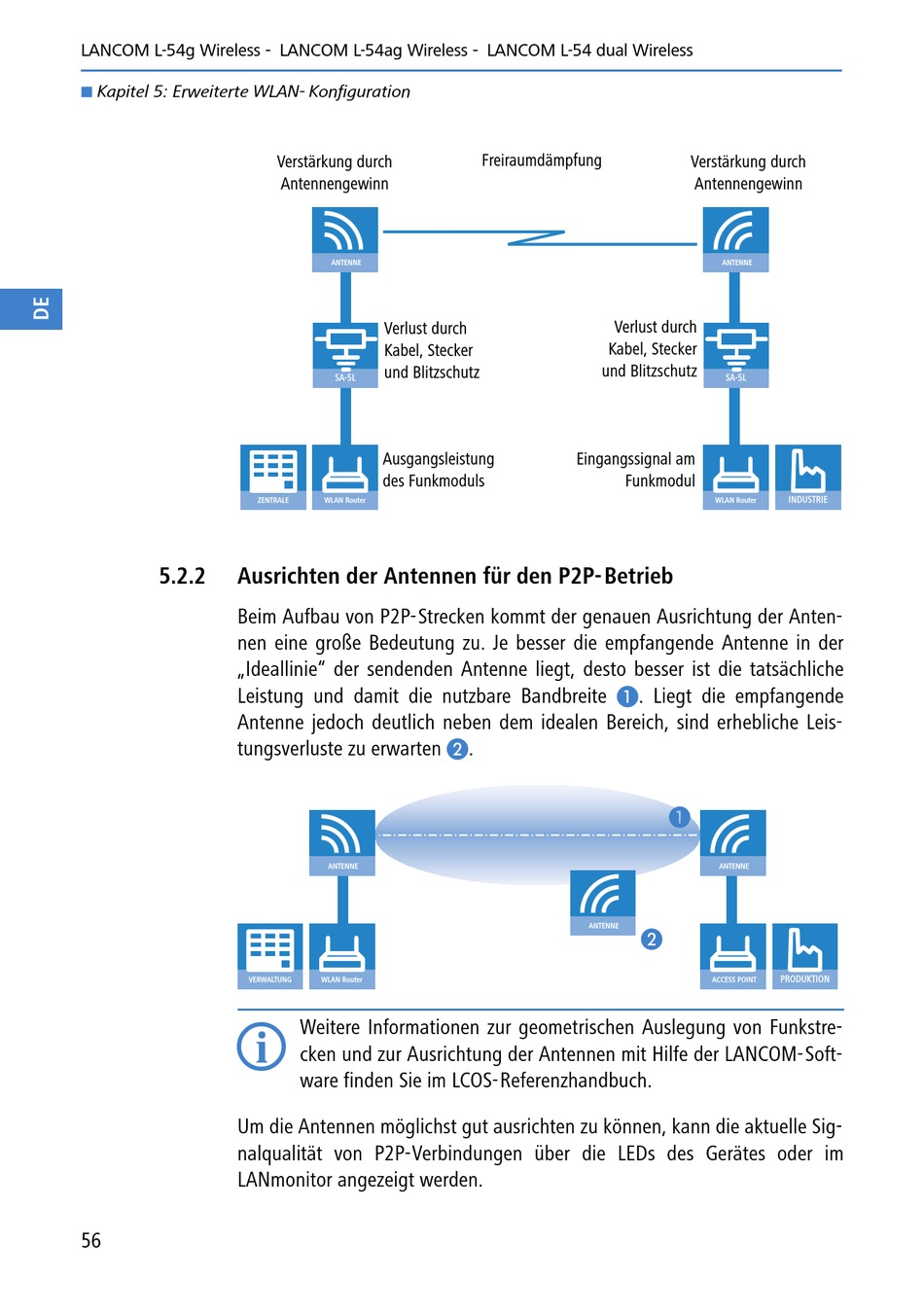

5.2.2 Ausrichten der Antennen für den P2P-Betrieb
Beim Aufbau von P2P-Strecken kommt der genauen Ausrichtung der Anten-
nen eine große Bedeutung zu. Je besser die empfangende Antenne in der
„Ideallinie" der sendenden Antenne liegt, desto besser ist die tatsächliche
Leistung und damit die nutzbare Bandbreite ³. Liegt die empfangende
Antenne jedoch deutlich neben dem idealen Bereich, sind erhebliche Leis-
tungsverluste zu erwarten ·.
VERWALTUNG

Um die Antennen möglichst gut ausrichten zu können, kann die aktuelle Sig-
nalqualität von P2P-Verbindungen über die LEDs des Gerätes oder im
LANmonitor angezeigt werden.
56
Verstärkung durch
Antennengewinn
ANTENNE
Verlust durch
Kabel, Stecker
und Blitzschutz
SA-5L
Ausgangsleistung
des Funkmoduls
ZENTRALE WLAN Router
ANTENNE
WLAN Router
Weitere Informationen zur geometrischen Auslegung von Funkstre-
cken und zur Ausrichtung der Antennen mit Hilfe der LANCOM-Soft-
ware finden Sie im LCOS-Referenzhandbuch.
Freiraumdämpfung
Verlust durch
Kabel, Stecker
und Blitzschutz
Eingangssignal am
Funkmodul
ANTENNE
·
Verstärkung durch
Antennengewinn
ANTENNE
SA-5L
INDUSTRIE
WLAN Router
³
ANTENNE
PRODUKTION
ACCESS POINT
