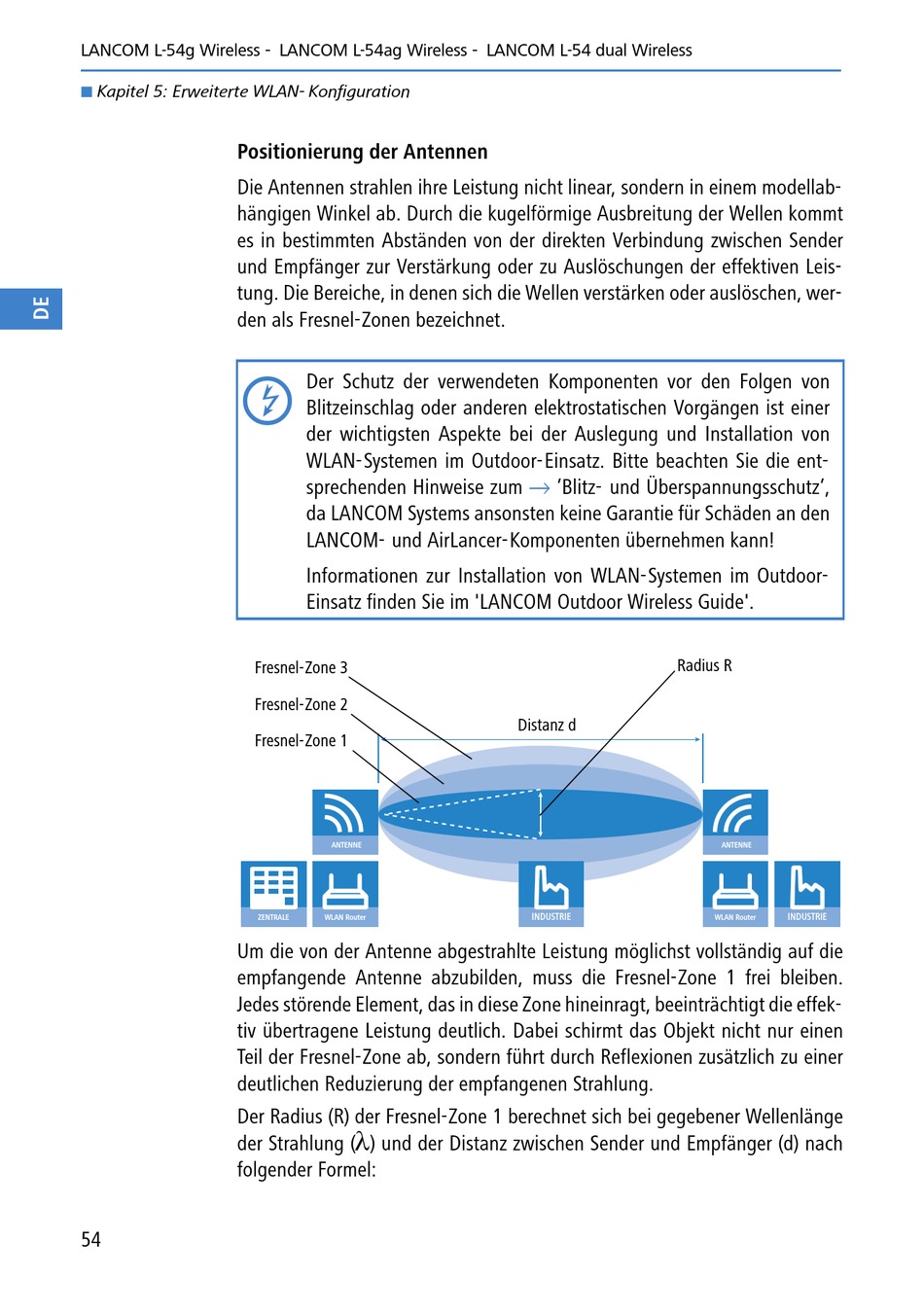

Positionierung der Antennen
Die Antennen strahlen ihre Leistung nicht linear, sondern in einem modellab-
hängigen Winkel ab. Durch die kugelförmige Ausbreitung der Wellen kommt
es in bestimmten Abständen von der direkten Verbindung zwischen Sender
und Empfänger zur Verstärkung oder zu Auslöschungen der effektiven Leis-
tung. Die Bereiche, in denen sich die Wellen verstärken oder auslöschen, wer-
den als Fresnel-Zonen bezeichnet.

Fresnel-Zone 3
Fresnel-Zone 2
Fresnel-Zone 1
Um die von der Antenne abgestrahlte Leistung möglichst vollständig auf die
empfangende Antenne abzubilden, muss die Fresnel-Zone 1 frei bleiben.
Jedes störende Element, das in diese Zone hineinragt, beeinträchtigt die effek-
tiv übertragene Leistung deutlich. Dabei schirmt das Objekt nicht nur einen
Teil der Fresnel-Zone ab, sondern führt durch Reflexionen zusätzlich zu einer
deutlichen Reduzierung der empfangenen Strahlung.
Der Radius (R) der Fresnel-Zone 1 berechnet sich bei gegebener Wellenlänge
der Strahlung (
folgender Formel:
