Eine komplette Ersatzteilliste erhalten Sie im Internet unter www.MillerWelds.com

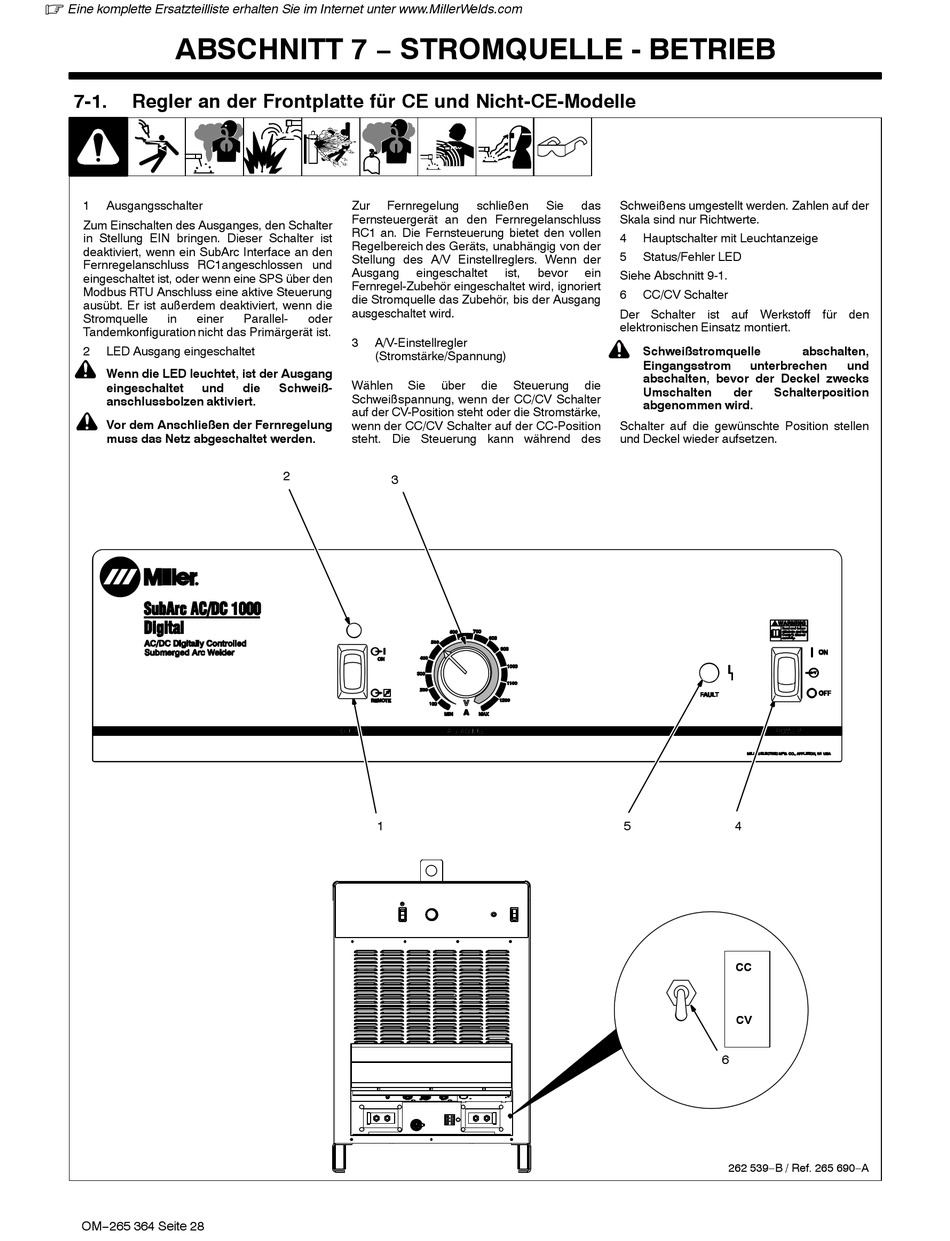

ABSCHNITT 7 − STROMQUELLE - BETRIEB
7-1.
Regler an der Frontplatte für CE und Nicht-CE-Modelle
1
Ausgangsschalter
Zum Einschalten des Ausganges, den Schalter
in Stellung EIN bringen. Dieser Schalter ist
deaktiviert, wenn ein SubArc Interface an den
Fernregelanschluss RC1angeschlossen und
eingeschaltet ist, oder wenn eine SPS über den
Modbus RTU Anschluss eine aktive Steuerung
ausübt. Er ist außerdem deaktiviert, wenn die
Stromquelle
in
einer
Tandemkonfiguration nicht das Primärgerät ist.
2
LED Ausgang eingeschaltet
!
Wenn die LED leuchtet, ist der Ausgang
eingeschaltet
und
anschlussbolzen aktiviert.
!
Vor dem Anschließen der Fernregelung
muss das Netz abgeschaltet werden.
OM−265 364 Seite 28
Zur
Fernregelung
Fernsteuergerät an den Fernregelanschluss
RC1 an. Die Fernsteuerung bietet den vollen
Regelbereich des Geräts, unabhängig von der
Stellung des A/V Einstellreglers. Wenn der
Ausgang
eingeschaltet
Fernregel-Zubehör eingeschaltet wird, ignoriert
die Stromquelle das Zubehör, bis der Ausgang
ausgeschaltet wird.
Parallel-
oder
3
A/V-Einstellregler
(Stromstärke/Spannung)
Wählen
Sie
die
Schweiß-
Schweißspannung, wenn der CC/CV Schalter
auf der CV-Position steht oder die Stromstärke,
wenn der CC/CV Schalter auf der CC-Position
steht. Die Steuerung kann während des
2
3
1
schließen
Sie
das
Schweißens umgestellt werden. Zahlen auf der
Skala sind nur Richtwerte.
4
5
ist,
bevor
ein
Siehe Abschnitt 9-1.
6
Der Schalter ist auf Werkstoff für den
elektronischen Einsatz montiert.
!
über
die
Steuerung
die
Schalter auf die gewünschte Position stellen
und Deckel wieder aufsetzen.
Hauptschalter mit Leuchtanzeige
Status/Fehler LED
CC/CV Schalter
Schweißstromquelle
abschalten,
Eingangsstrom
unterbrechen
abschalten, bevor der Deckel zwecks
Umschalten
der
Schalterposition
abgenommen wird.
5
4
CC
CV
6
262 539−B / Ref. 265 690−A
