Voorzichtig: Vóór het aansluiten of afkoppelen van de speakers moet u de aansluiting van de subwoofers en de
overige AV-apparaten op het lichtnet verbreken.

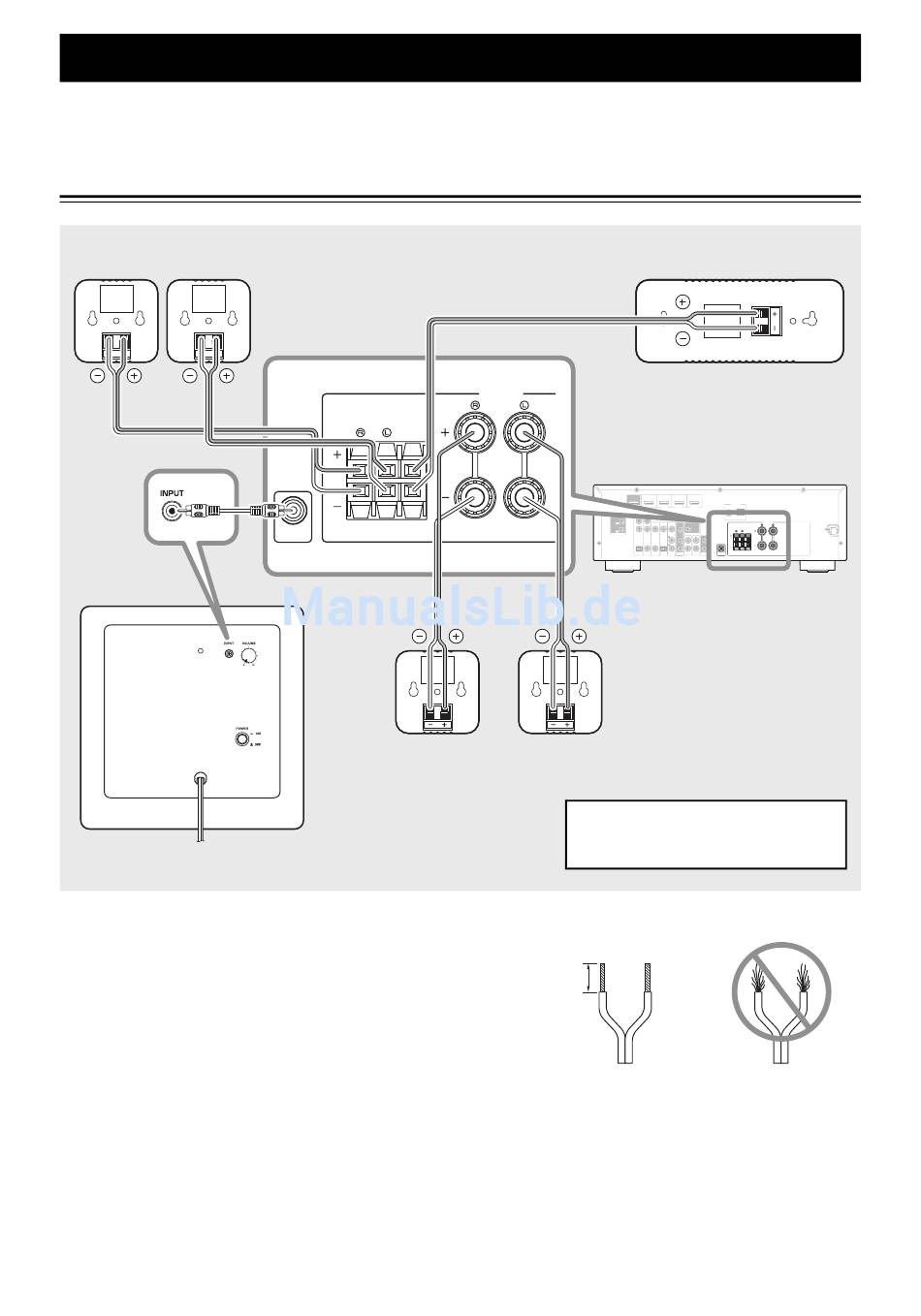

Aansluitschema

Surroundspeakers
Rechts Links
Subwoofer
Naar een stopcontact
■ Voorbereiden van de speakerkabels
Eens de speakers opgesteld zijn, moet u de 25 meter
lange kabel in voldoende stukken snijden om de front-
en surroundspeakers evenals de middenspeaker te
kunnen aansluiten.
1
Bereid kabels met een voldoende lengte voor
de front-, midden- en surroundspeakers voor.
U hebt vijf kabels nodig.
2
Verwijder aan weerszijden van de
speakerkabels ±10 mm van de kabelmantel.
3
Nl

Aansluiten van de speakers

SURROUND CENTER
SUBWOOFER
Rechts
SPEAKERS
FRONT
COMPONENT
VIDEO
P R
P B
Y
MONITOR OUT
Links
Frontspeakers
Opmerking: De precieze schikking van
de luidsprekerklemmen verschilt
naargelang de gebruikte versterker.
3
Draai de aders stevig vast.
10 mm
Goed
Opmerkingen
• De luidsprekerkabels moeten altijd zo kort mogelijk
zijn. Draai ze nooit samen en rol de overtollige
lengte nooit op.
• Draai de aders zo stevig mogelijk vast om te
voorkomen dat ze andere onderdelen raken.
• Wees tijdens het voorbereiden van de speakerkabels
voorzichtig dat u zich niet verwondt.
Middenspeaker
Versterker
ANTENNA
HDMI OUT (BD/DVD)
HDMI 1 HDMI 2 HDMI 3 HDMI 4
FM GND AM
P R
SPEAKERS
P B
FRONT
SURROUND CENTER
Y
COMPONENT VIDEO MONITOR OUT
VIDEO
OPTICAL COAXIAL COAXIAL OPTICAL
AV AUDIO
(CD) ( TV ) OUT OUT SUBWOOFER
Fout
