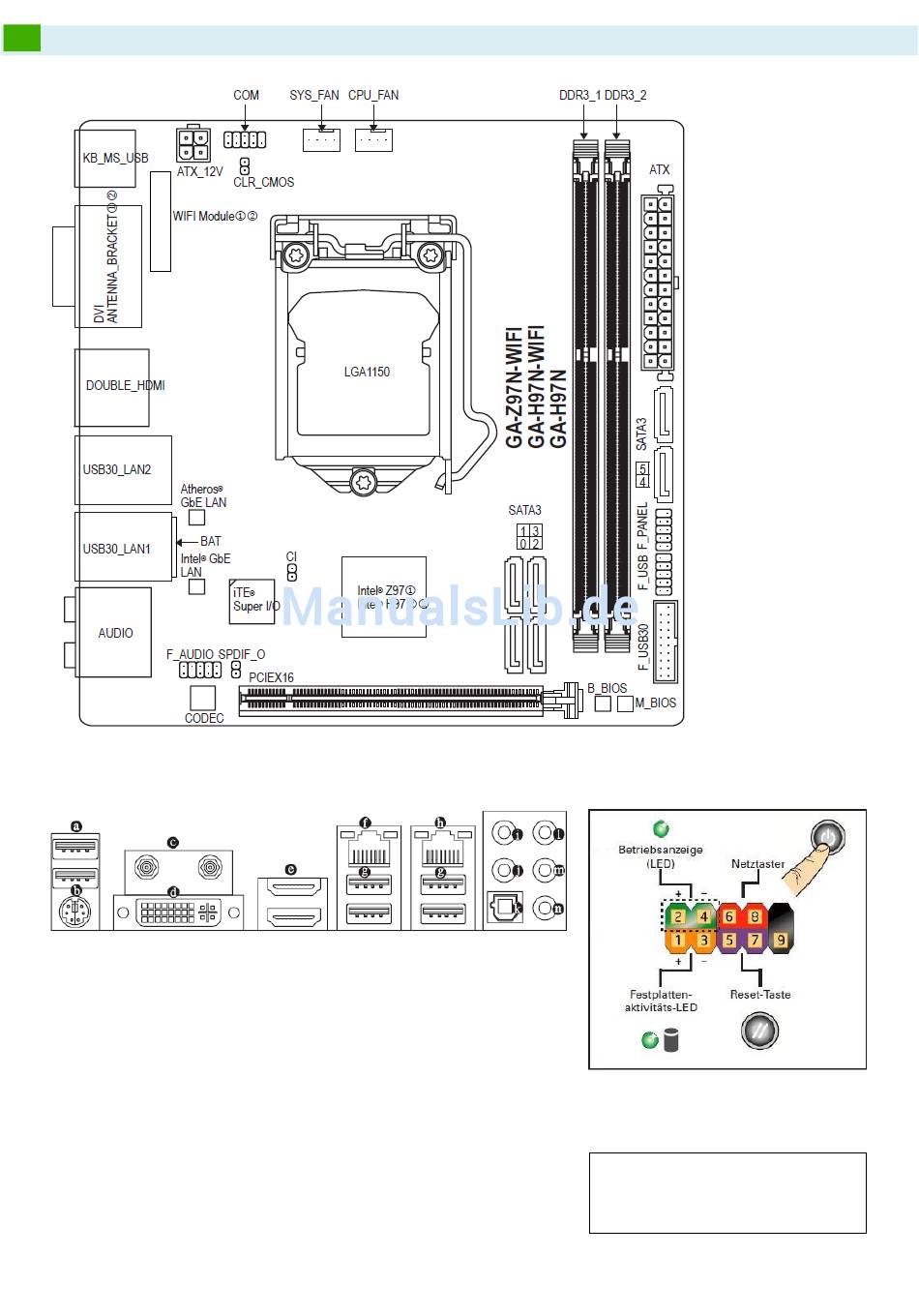

4 Positionen der Anschlüsse und Komponenten der Hauptplatine
Anschlüsse auf der Rückseite
a – USB-2.0-Anschlüsse
b – PS/2 Tastatur- / Mausanschluss
c – SMA Antennenanschluss
d – Videoanschluss (DVI_I kompatibel)
e – High-Definition Multimedia Interface (HDMI)
f – Netzwerkanschluss (RJ45, LAN2, Atheros)
g – USB-3.0-Anschlüsse
h – Netzwerkanschluss (RJ45, LAN1, Intel I217-V)
i – Audioausgang Center/Subwoofer (5.1/7.1-Kanal-Konfiguration, orange)
j – Audioausgang Lautsprecher hinten (4/5.1/7.1-Kanal-Konfiguration, schwarz)
k – Optischer S/PDIF Audioanschluss
l – Audioeingang (Line In, blau)
m – Audioausgang (Line Out, grün)
n – Mikrofoneingang (rosa)
2
chiliGREEN Advance Home Server Plus M2 - Kurzanleitung
Frontpanel-Anschluss (F_Panel)
Hinweis:
WiFi / WLAN wird mit Windows Server 2012
R2 Essentials nicht unterstützt.
