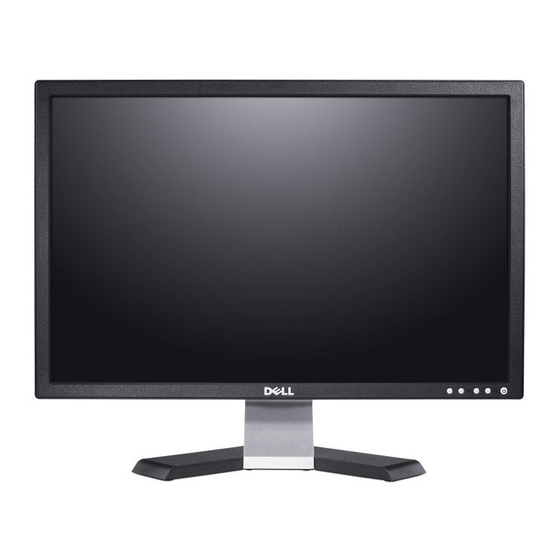

Benutzerhandbuch Dell™ E228WFP Flachbildschirm-Farbmonitor
Über Ihren Monitor
Vorderansicht
Rückansicht
Seitenansicht
Unteransicht
Technische Daten Monitor
Pflege Ihres Monitors
Monitorständer verwenden
Anbringen des Fußes
Verlegen der Kabel
Neigung
Abnehmen des Fußes
Einrichten Ihres Monitors
Anschließen Ihres Monitors
Verwendung der vorderen Bedientasten
Verwendung des OSD-Menüs
Einstellen der optimalen Auflösung
Verwendung der Dell Soundbar (optional)
Hinweis, Anmerkungen und Warnungen
HINWEIS:
Ein HINWEIS kennzeichnet wichtige Informationen zur besseren Nutzung Ihres Geräts.
ANMERKUNG: Ein VORSICHT kennzeichnet eine mögliche Gefahr von Schäden an Hardware oder von Datenverlust und stellt Informationen zur
Vermeidung des Problems bereit.
WARNUNG:
Ein ACHTUNG kennzeichnet eine mögliche Gefahr von Schäden, Verletzungen oder Tod.
Die Informationen in diesem Dokument gelten vorbehaltlich Änderungen.
© 2006 Dell Inc. Alle Rechte vorbehalten.
Die Reproduktion in beliebiger Weise ohne schriftliche Genehmigung seitens Dell Inc. ist streng verboten.
In diesem Text verwendete Warenzeichen: Dell, das DELL-Logo, Inspiron, Dell Precision, Dimension, OptiPlex, Latitude, PowerEdge, PowerVault, PowerApp und Dell OpenManage sind
Warenzeichen der Dell Inc; Microsoft, Windows und Windows NT sind eingetragene Warenzeichen der Microsoft Corporation; Adobe ist ein Warenzeichen der Adobe Systems
Incorporated, die in bestimmten Gerichtsbarkeiten eingetragen sein kann. ENERGY STAR ist ein eingetragenes Warenzeichen der U.S. Environmental Protection Agency (US-
Umweltschutzbehörde). Als ENERGY STAR Partner bestätigt die Dell Computer Corporation, dass dieses Produkt den ENERGY STAR Richtlinien für effiziente Energienutzung
entspricht.
Andere in diesem Dokument erwähnte Warenzeichen und Handelsmarken beziehen sich auf die Eigentümer dieser Warenzeichen und Handelsmarken oder auf deren Produkte.
Dell Inc. erhebt keinerlei Eigentumsansprüche auf andere als ihre eigenen Warenzeichen und Handelsmarken.
Modell E228WFP
November 2006 Rev. A00
Störungsbehebung
Störungsbehebung Monitor
Allgemeine Probleme
Produktspezifische Probleme
Störungsbehebung Soundbar
Anhang
FCC-Erklärung
Sicherheitshinweise
Dell Kontaktangaben
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Dell E228WFP
Inhaltszusammenfassung für Dell E228WFP
- Seite 1 In diesem Text verwendete Warenzeichen: Dell, das DELL-Logo, Inspiron, Dell Precision, Dimension, OptiPlex, Latitude, PowerEdge, PowerVault, PowerApp und Dell OpenManage sind Warenzeichen der Dell Inc; Microsoft, Windows und Windows NT sind eingetragene Warenzeichen der Microsoft Corporation; Adobe ist ein Warenzeichen der Adobe Systems Incorporated, die in bestimmten Gerichtsbarkeiten eingetragen sein kann.
-
Seite 2: Über Ihren Monitor
Zurück zur Inhaltsseite Über Ihren Monitor Benutzerhandbuch Dell™ E228WFP Flachbildschirm-Farbmonitor Vorderansicht Rückansicht Unteransicht Seitenansicht Technische Daten Monitor LCD Bildschirmqualität & Pixelrichtlinien Pflege Ihres Monitors Vorderansicht Eingangsquellenauswahltaste OSD-Menü- / Auswahltaste Helligkeit- & Kontrast- / Abwärtstaste (-) Auto-Einstellung- / Aufwärtstaste (+) Ein-/Aus-Taste (mit Netzanzeige) Rückansicht ... -
Seite 3: Technische Daten Monitor
2 Seriennummernetikett mit Strichcode Nehmen Sie auf dieses Etikett Bezug, wenn Sie Dell bezüglich technischer Unterstützung kontaktieren. 3 Schlitz für Sicherheitssperre Befestigen Sie ein Sicherheitsschloss in diesem Schlitz, um Ihren Monitor gegen Diebstahl zu schützen. 4 Dell Soundbar-Befestigungshalterungen Zum Anbringen der optionalen Dell Soundbar. 5 Etikett mit behördlichen Bestimmungen Liste der behördlichen Zulassungen. 6 Fußentfernungstaste Zum Lösen des Ständers vom Monitor drücken. 7 Kabelführungsöffnung Bringt Ordnung durch Führung des Kabel durch die Öffnung. Unteransicht Netzanschluss Anschluss für das Netzkabel. ... -
Seite 4: Energieverwaltungsmodi
Energieverwaltungsmodi Sofern Sie eine VESA's DPM™-kompatible Grafikkarte oder Software auf Ihrem PC installiert haben, kann der Monitor seinen Energieverbrauch automatisch verringern, wenn er nicht verwendet wird. Dies wird als 'Energiesparmodus'* bezeichnet. Sobald eine Eingabe über die Tastatur, Maus oder ein sonstiges Eingabegerät vom Computer erkannt wird, wird der Monitor automatisch "aufgeweckt". Aus der folgenden Tabelle gehen der Stromverbrauch und die Signale der automatischen Energiesparfunktion hervor: VESA-Modi Horizontale Sync Vertikale Sync Video Netzanzeige Leistungsaufnahme Normalbetrieb Aktiv Aktiv Aktiv Grün 45 W (Standard) Modus Aktiv Aus Inaktiv Inaktiv keine Anzeige Gelb Unter 2 W... -
Seite 5: Plug&Play-Unterstützung
Kein Anschluss Hot-Plug-Erkennung T.M.D.S. Takt - Plug&Play-Unterstützung Sie können den Monitor in jedem Plug & Play-kompatiblen System einsetzen. Der Monitor stellt dem Computersystem automatisch die eigenen EDID-Daten (Extended Display Identification Data) über DDC-Protokolle (Display Data Channel) zur Verfügung, so dass sich das System selbst konfigurieren und die Monitoreinstellungen optimieren kann. Falls gewünscht, können Sie die Einstellungen ändern, in den meisten Fällen jedoch erfolgt die Installation des Monitors automatisch. Allgemein Modellnummer E228WFP Bildschirmtyp Aktiv-Matrix TFT-LCD Bildschirmabmessungen 22 Zoll (effektive Bildgröße: 22 Zoll) Voreingestellter Anzeigebereich: Horizontale 473,76 mm Vertikale... -
Seite 6: Voreingestellte Anzeigemodi
Auflösung Horizontaler Abtastbereich 30 kHz bis 83 kHz (automatisch) Vertikaler Abtastbereich 56 Hz bis 75 Hz (automatisch) Optimale voreingestellte Auflösung 1680 x 1050 bei 60 Hz Höchste voreingestellte Auflösung 1680 x 1050 bei 60 Hz Videoanzeigefähigkeiten (DVI-HD-Wiedergabe) 480p/576p/720p Voreingestellte Anzeigemodi Anzeigemodus Horizontale Frequenz (kHz) Vertikal Frequenz (Hz) Pixeltakt Sync-Polarität ... -
Seite 7: Umgebungsbedingungen
12.192 m Wärmeableitung 256,08 BTU/Stunde (max.) 119,5 BTU/Stunde (Standard) LCD Bildschirmqualität & Pixelrichtlinien Während des Herstellungsprozesses des LCD Bildschirmes ist es nicht ungewöhnlich, wenn ein oder mehrere Pixel in einen unveränderbaren Status gesetzt werden. Das sichtbare Ergebnis ist ein starres Pixel, welches als minimaler schwarzer oder farbiger Punkt erscheint. In beinah jedem Fall sind diese starren Pixel kaum sichtbar und stören die Bildqualität nicht. Ein Bildschirm mit 1 bis 5 starren Pixel wird als normal und innerhalb des wettbewerbsfähigen Standards angesehen. Weitere Informationen finden Sie auf unserer Internetseite www.support.dell.com. Pflege Ihres Monitors WARNUNG: Lesen und befolgen Sie die Sicherheitshinweise, bevor Sie den Monitor reinigen. WARNUNG: Schließen Sie das Netzkabel des Monitors von der Stromversorgung ab, bevor Sie den Monitor reinigen. Befeuchten Sie zur Reinigung Ihres antistatischen Monitors ein weiches, sauberes Tuch leicht mit Wasser. Verwenden Sie nach Möglichkeit spezielle, für die antistatische Beschichtung geeignete Bildschirmreinigungstücher oder -lösungen. Verwenden Sie kein Benzol, keine Verdünnungsmittel, kein Ammoniak, keine aggressiven Reinigungsmittel und keine Druckluft. Verwenden Sie für die Reinigung der Kunststoffteile ein leicht befeuchtete, warmes Tuch. Verwenden Sie keinerlei Reinigungsmittel, da einige ... - Seite 8 Fernsehempfang, was sich durch Ein- und Ausschalten des Geräts überprüfen lässt, sollten Sie versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben: Richten Sie Ihre Empfangsantenne neu aus. Stellen Sie das System wegen des Empfängers an einen anderen Ort auf. Halten Sie das System von dem Empfänger fern. Schließen Sie das System an eine Steckdose an, die nicht von demselben Stromkreis wie die Steckdose des Empfängers versorgt wird. Wenden Sie sich gegebenenfalls an einen Vertreter der Dell Inc. oder einen erfahrenen Radio-/Fernsehtechniker für weitere Hilfe. Folgende Informationen sind in Einhaltung der FCC-Bestimmungen für das in diesem Handbuch aufgeführte Gerät bzw. die Geräte: Produktname: E228WFP Modellnummer: E228WFPc Firmenname: ...
-
Seite 9: Dell Kontaktangaben
Dell Kontaktangaben Sie können sich über das Internet oder per Telefon mit Dell in Verbindung setzen: Besuchen Sie "support.dell.com" für Unterstützungen über das Internet. Für weltweite Unterstützungen über das Internet, verwenden Sie bitte das "Choose A Country/Region [Land/Region auswählen]"-Menü unten auf der Seite oder entnehmen Sie der folgenden Tabelle die Web-Adressen. Für Unterstützungen per E-Mail entnehmen Sie bitte der folgenden Tabelle die E-Mail-Adressen. HINWEIS: Gebührenfreie Rufnummern gelten innerhalb der jeweils angegebenen Länder. HINWEIS: In bestimmten teilnehmenden Ländern erhalten Sie Unterstützung für Dell™ XPS™-Computer unter separaten Telefonnummern. Falls keine spezielle Telefonnummer für XPS-Computer aufgelistet sein sollte, können Sie sich über die angegebenen Kundendienstrufnummern an Dell wenden; Ihr Anruf wird entsprechend weitergeleitet. Für eine Unterstützung per Telefon entnehmen Sie bitte der folgenden Tabelle Rufnummern und Vorwahlen. Falls Sie nicht sicher sind, welche Vorwahlen Sie verwenden müssen, informieren Sie sich bitte bei einem örtlichen oder internationalen Telekommunikationsanbieter. HINWEIS: Die Kontaktinformationen beziehen sich auf den Zeitpunkt der Drucklegung dieses Dokumentes und können sich im Laufe der Zeit ändern. Land (Stadt) - Seite 10 Kundendienst Gebührenfrei: 1300-662-196 support.euro.dell.com Online-Unterstützung tech_support_central_europe@dell.com Österreich (Wien) Technische Unterstützung nur für XPS Computer 08 20 24 05 30 81 Internationaler Zugangscode: Vertrieb Privatkunden/Kleinunternehmen 08 20 24 05 30 00 Fax Privatkunden/Kleinunternehmen 08 20 24 05 30 49 Kundendienst für Privatanwender/Kleinunternehmen 08 20 24 05 30 14 Ländervorwahl: 43 Unterstützung für Privatanwender/Kleinunternehmen...
- Seite 11 Stadtvorwahl: 2 oder 800-20-1385 Online-Unterstützung support.dell.com.cn E-Mail Technische Unterstützung support.dell.com.cn/email Kundendienst-E-Mail customer_cn@dell.com Technische Unterstützung Fax 592 818 1350 Technische Unterstützung – nur für XPS Computer Gebührenfrei: 800 858 0540 Technische Unterstützung – Dell™ Dimension™ und Dell Inspiron™ Gebührenfrei: 800 858 2969 Technische Unterstützung – Dell OptiPlex™, Dell Latitude™ und Gebührenfrei: 800 858 0950 Dell Precision™ Technische Unterstützung – Server und Speichersysteme Gebührenfrei: 800 858 0960 Technische Unterstützung –Projektoren, PDAs, Drucker, Switches, Gebührenfrei: 800 858 2920 Router etc. Technische Unterstützung - Drucker Gebührenfrei: 800 858 2311 China (Xiamen) Kundendienst Gebührenfrei: 800 858 2060 ...
- Seite 12 Gebührenfrei: 1-877-270-4609 support.ap.dell.com Online-Unterstützung support.dell.com.cn/email Technische Unterstützung – nur für XPS Computer 00852-3416 6923 Technische Unterstützung - Dimension und Inspiron 00852-2969 3188 Hongkong Technische Unterstützung - OptiPlex, Latitude und Dell Precision 00852-2969 3191 Technische Unterstützung - Server und Speichersysteme 00852-2969 3196 Internationaler Zugangscode: Technische Unterstützung - Projektoren, PDAs, Switches, Router 00852-3416 0906 etc. Ländervorwahl: 852...
- Seite 13 Technische Unterstützung außerhalb Japans – nur für XPS- 81-44-520-1235 Computer Technische Unterstützung - Dimension und Inspiron Gebührenfrei: 0120-198-226 Technische Unterstützung außerhalb Japans - Dimension und 81-44-520-1435 Inspiron Technische Unterstützung - Dell Precision, OptiPlex und Latitude Gebührenfrei: 0120-198-433 81-44-556-3894 Technische Unterstützung außerhalb Japans - Dell Precision, OptiPlex und Latitude Technische Unterstützung - Dell PowerApp, Dell PowerEdge, Dell Gebührenfrei:0120-198-498 PowerConnect und Dell PowerVault Japan (Kawasaki) Technische Unterstützung außerhalb Japans - PowerApp,...
- Seite 14 Kundendienst +32 (0)2 481 91 19 Ländervorwahl: 352 26 25 77 82 Online-Unterstützung support.ap.dell.com Technische Unterstützung – nur für XPS Computer Gebührenfrei: 1 800 885 784 Malaysia (Penang) Technische Unterstützung - Dell Precision, OptiPlex und Latitude Gebührenfrei: 1 800 880 193 Technische Unterstützung - Dimension, Inspiron sowie Elektronik Gebührenfrei: 1 800 881 306 Internationaler Zugangscode: und Zubehör Technische Unterstützung - PowerApp, PowerEdge, PowerConnect Gebührenfrei: 1 800 881 386 Ländervorwahl: 60...
- Seite 15 HINWEIS: Die Telefonnummern in diesem Abschnitt sollten nur innerhalb von Singapur oder Malaysia gewählt werden. Online-Unterstützung support.ap.dell.com Singapur (Singapur) Technische Unterstützung – nur für XPS Computer Gebührenfrei: 1800 394 7464 Technische Unterstützung - Dimension, Inspiron sowie Elektronik Gebührenfrei: 1800 394 7430 Internationaler Zugangscode: und Zubehör Technische Unterstützung - OptiPlex, Latitude und Dell Precision Gebührenfrei: 1800 394 7488 Technische Unterstützung - PowerApp, PowerEdge, PowerConnect Gebührenfrei: 1800 394 7478 Ländervorwahl: 65 und PowerVault Kundendienst Gebührenfrei: 1800 394 7430 (Option 6) Vertrieb Transaktionen Gebührenfrei: 1 800 394 7412 Vertrieb Gebührenfrei: 1 800 394 7419 ...
- Seite 16 Online-Unterstützung Slowakei (Prag) czech_dell@dell.com Technische Unterstützung 02 5441 5727 Internationaler Zugangscode: Kundendienst 420 22537 2707 02 5441 8328 Ländervorwahl: 421 Tech Fax 02 5441 8328 Vermittlung (Vertrieb) 02 5441 7585 support.euro.dell.com Südafrika (Johannesburg) Online-Unterstützung dell_za_support@dell.com Internationaler Zugangscode: Gold Queue 011 709 7713 Technische Unterstützung 011 709 7710 09/091 Kundendienst 011 709 7707 Ländervorwahl: 27 Vertrieb 011 709 7700 011 706 0495 Stadtvorwahl: 11 Telefonzentrale 011 709 7700 ...
- Seite 17 Gebührenfrei: 1-800-981-3355 Bundesregierung Gebührenfrei:1-800-727-1100 Gesundheitswesen Gebührenfrei:1-800-274-1550 K-12 Bildungswesen Gebührenfrei:1-888-977-3355 Höhere Bildungswesen Gebührenfrei:1-800-274-7799 Kunden Mitarbeitereinkaufsprogramm (EPP) Gebührenfrei:1-800-695-8133 Finanzdienstleistungen www.dellfinancialservices.com Leasing und Darlehen Gebührenfrei: 1-877-577-3355 Dell Vorzugskunden (DPA) Gebührenfrei: 1-800-283-2210 Vertrieb 1-800-289-3355 oder 1-800-879-3355 Dell Verkaufsstelle Gebührenfrei: 1-888-798-7561 Vertrieb für Software und Peripheriegeräte Gebührenfrei: 1-800-671-3355 www.dell.com/vi U.S. Jungferninseln Online-Unterstützung la-techsupport@dell.com Technische Unterstützung, Gebührenfrei: 1-877-702-4360 Kundendienst, Vertrieb www.dell.com/ve Online-Unterstützung...
- Seite 18 Zurück zum Inhaltsverzeichnis Einrichten Ihres Monitors Dell™ E228WFP Flachbildschirm Falls Sie einen Dell™-Desktop-PC ohne Internetzugang besitzen 1. Rechtsklicken Sie auf das Desktop und klicken Sie auf Eigenschaften. 2. Wählen Sie die Registerkarte Einstellungen. 3. Wählen Sie Erweitert. Falls Sie Windows XP verwenden, klicken Sie auf die Registerkarte Adapter. 4. Sehen Sie nach dem Hersteller Ihrer Grafiksteuerung in der Beschreibung oben im Fenster (z.B. NVIDIA, ATI, Intel etc.).
- Seite 19 Zurück zum Inhaltsverzeichnis Einrichten Ihres Monitors Dell™ E228WFP Flachbildschirm Falls Sie einen Dell™-Desktop-PC oder einen tragbaren Dell™-Computer mit Internetzugang besitzen Gehen Sie zur Internetseite http://support.dell.com, geben Sie Ihren Service-Code ein und laden Sie den neuesten Treiber für Ihre Grafikkarte herunter. Nachdem Sie die Treiber für Ihren Grafikadapter installiert haben, versuchen Sie erneut, die Auflösung auf 1680X1050 einzustellen. HINWEIS: Falls Sie die Auflösung nicht auf 1680X1050 einstellen können, wenden Sie sich bitte an Dell™ und erkundigen Sie sich nach einem Grafikadapter, der diese Auflösungen unterstützt. Zurück zum Inhaltsverzeichnis ...
- Seite 20 Zurück zum Inhaltsverzeichnis Einrichten Ihres Monitors Dell™ E228WFP Flachbildschirm Falls Sie keinen Dell™-Desktop-PC, keinen tragbaren Computer oder keine Grafikkarte besitzen 1. Rechtsklicken Sie auf das Desktop und klicken Sie auf Eigenschaften. 2. Wählen Sie die Registerkarte Einstellungen. Wählen Sie Erweitert. Sehen Sie nach dem Hersteller Ihrer Grafiksteuerung in der Beschreibung oben im Fenster (z.B. NVIDIA, ATI, Intel etc.).
- Seite 21 Ihr Computersystem beschreiben, und folgen Sie den jeweiligen Anweisungen: Falls Sie einen Dell™-Desktop-PC ohne Internetzugang besitzen. Falls Sie einen Dell™-Desktop-PC oder einen tragbaren Dell™-Computer mit Internetzugang besitzen. Falls Sie keinen Dell™-Desktop-PC, keinen tragbaren Computer oder keine Grafikkarte besitzen. ...
- Seite 22 Die Informationen in diesem Dokument können jederzeit und ohne vorherige Ankündigung geändert werden. © 2006 Dell™ Inc. Alle Rechte vorbehalten. Anhang, Garantieinformationen, Sicherheitsinformationen, Kontakte zu Dell™, Regulatory Notices (Hinweise zu gesetzlichen Vorschriften), Installationsanleitung für Ihren Monitor. Reproduktion jeder Art ohne die schriftliche Erlaubnis von Dell™ Inc. ist streng verboten. Warenzeichen, die in diesem Text verwendet werden: Dell™, das DELL Logo, Inspiron, Dell™ Precision, Dimension, OptiPlex, Latitude, PowerEdge, PowerVault, PowerApp und Dell™ OpenManage sind Warenzeichen von Dell™ Inc; Microsoft, Windows, und Windows NT sind eingetragene Warenzeichen der Microsoft Corporation; Adobe ist ein Warenzeichen von Adobe Systems Incorporated, das in bestimmten Rechtsprechungen registriert sein kann. ENERGY STAR ist ein eingetragenes Warenzeichen der U.S. Environmental Protection Agency. Als ENERGY STAR Partner hat Dell™ Inc. festgestellt, dass dieses Produkt den ENERGY STAR Richtlinien für Energieeffizienz entspricht. Andere Marken und Handelsnamen werden möglicherweise in diesem Dokument verwendet, um entweder auf die Rechtspersonen, die diese Marken und Namen beanspruchen, oder auf deren Produkte zu verweisen. Dell™l Inc. beansprucht keine Eigentumsrechte auf Marken und Handelsnamen mit der Ausnahme ihrer eigenen. Modell E228WFP November 2006 Rev. A00...
-
Seite 23: Verwendung Der Bedientasten Am Monitor
Einrichten Ihres Monitors Benutzerhandbuch Dell™ E228WFP Flachbildschirm-Farbmonitor Anschließen Ihres Monitors Verwendung der vorderen Bedientasten Verwendung des Bildschirmmenüs Einstellen der optimalen Auflösung Verwendung der Dell Soundbar (optional) Anschließen Ihres Monitors WARNUNG: Bevor Sie mit den in diesem Abschnitt beschriebenen Schritten beginnen, lesen und befolgen sie bitte die Sicherheitshinweise. oder Zum Anschluss Ihres Monitors an den Computer führen Sie bitte die folgenden Schritte/Anweisungen aus. 1. Schalten Sie den Computer aus und schließen Sie das Netzkabel ab. 2. Schließen Sie entweder das weiße DVI- oder das blaue VGA-Kabel an den Buchsen am Computer und am Monitor an. - Seite 24 – zum Beispiel durch Bewegen der Maus. Eingangsauswahl HINWEIS: Wenn der Monitor kein Videosignal erkennt, wird der Dialog „Dell-Selbsttest – Funktionsprüfung“ auf schwarzem Hintergrund angezeigt. Mit der Eingangswahltaste können Sie den zu prüfenden Eingang auswählen: Entweder Analogeingang oder Digitaleingang. Wenn Sie das Videokabel von der Grafikkarte trennen, wird der Dialog „Dell-Selbsttest – Funktionsprüfung“ angezeigt, wenn der Monitor korrekt arbeitet. oder oder Die Menütaste wird verwendet, um das Bildschirmmenü (OSD-Menü) aufzurufen und zu beenden sowie die Menüs ...
-
Seite 25: Verwendung Des Bildschirmmenüs
Verwenden Sie diese Tasten, um Menüpunkte des OSD-Menüs anzupassen (Werte zu erhöhen/verringern). HINWEIS: Sie können eine automatische Wiederholfunktion nutzen, indem Sie die Tasten + oder gedrückt halten. Abwärts (-) und Aufwärts (+) Mit dieser Taste aktivieren Sie das Menü zur automatischen Einrichtung und Anpassung. Während der Monitor sich auf die aktuelle Eingangsquelle einstellt, wird die folgende Meldung auf einem schwarzen Bildschirm angezeigt: Die automatische Einstellung Wird vorgenommen Die Taste Auto-Einstellung ermöglicht es dem Monitor, sich eigenständig an das eingehende Videosignal anzupassen. Nach der automatischen Anpassung können Sie unter Bildeinstellungen die Anzeige mithilfe der Regler Pixeluhr (Grobeinstellung) und Phase (Feineinstellung) weiter optimieren. Auto Adjust [Auto- Einstellung] HINWEIS: Die Auto- Anpassung arbeitet nicht, wenn beim Drücken dieser Taste kein aktives ... - Seite 26 oder HINWEIS:Auf Auto-Anpassung, Positionierung und Bildeinstellungen kann nur bei Nutzung des Analogeingangs (VGA) zugegriffen werden. Drücken Sie die Tasten - und +, um zwischen den Einstellungsoptionen zu navigieren. Wenn Sie von einem Symbol zum anderen wechseln, wird der Optionsname markiert. Eine vollständige Liste aller verfügbaren Optionen des Monitors finden Sie in der nachstehenden Tabelle. Drücken Sie die MENÜ-Taste einmal, um die markierte Option zu aktivieren. Drücken Sie die Tasten - und +, um den gewünschten Parameter auszuwählen.
- Seite 27 lediglich je nach Auswahl verschoben. Der Minimalwert ist 0 (-), der Höchstwert 100 (+). HINWEIS: Wenn Sie DVI als Quelle verwenden, steht die Positionierung nicht zur Verfügung. Auto Adjust [Auto-Einstellung] Obwohl Ihr Computer den Monitor beim Systemstart erkennt, kann die Funktion Auto-Einstellung die Anzeigeeinstellungen für Ihr s optimieren. Wählen Sie diesen Punkt, um die Einstellungen automatisch anpassen zu lassen. Während der Monitor sich auf die aktuelle Eingan die folgende Meldung auf einem schwarzen Bildschirm angezeigt: Die automatische Einstellung Wird vorgenommen Die Taste Auto-Einstellung ermöglicht es dem Monitor, sich eigenständig an das eingehende Videosignal anzupassen. Nach der aut können Sie unter Bildeinstellungen die Anzeige mithilfe der Regler Pixeluhr (Grobeinstellung) und Phase (Feineinstellung) weiter op HINWEIS: In den meisten Fällen bewirkt die Funktion Auto-Einstellung das beste Bild für Ihre ...
- Seite 28 HINWEIS: Pixeltakt und Phase können nur bei Analogeingang (VGA) eingestellt werden. Zur Schaffung eines unterschiedlichen Farbraumes für PC-RGB und HD-YPbPr (HD-YPbPr eignet sich zur HD P C-RGB eignet sich für normale PC-Grafikdarstellung über DVI.). Farbformat Blue Preset [Voreinstellung Blau] wird verwendet, um einen Blauton zu bewirken. Diese Farbeinstellung wird üblicherweise f textbasierte Anwendungen verwendet (Tabellen, Programmieroberflächen, Texteditoren etc.). Blue Preset [Voreinstellung Blau] Red Preset [Voreinstellung Rot] wird verwendet, um einen Rotton zu bewirken. Diese Einstellung wird üblicherweise bei farb Anwendungen verwendet (Bildbearbeitung, Multimedia, Filme etc.) Red Preset [Voreinstellung Rot] Normal Preset [Voreinstellung Normal] wird verwendet, um die Standard-Farbeinstellungen (Werkseinstellungen) aufzurufen Einstellung entspricht gleichzeitig dem Standardfarbabstand für "sRGB".
- Seite 29 HINWEIS: Die Sättigung lässt sich nur bei HD YPbPr-Videowiedergabe über DVI einstellen. Mit diesem Menüs passen Sie die OSD-Einstellungen an, darunter Position und Anzeigedauer des Menüs auf dem Bildschirm. OSD Settings [OSD- Einstellungen]: Position des OSD-Menüs: Horizontal Position [Horizontale Position] Verwenden Sie die Tasten - und +, um die horizontale Position des OSD-Menüs anzupassen und es nach links und rechts zu verschieben. Verwenden Sie die Tasten - und +, um die vertikale Position des OSD-Menüs anzupassen und es nach oben und unten zu ve ...
-
Seite 30: Osd-Warnmeldungen
Dieser Videomodus kann nicht angezeigt werden. oder Dieser Videomodus kann nicht angezeigt werden. Optimumale Auflösung 1680 x1050 60Hz Optimumale Auflösung 1680 x1050 60Hz Das bedeutet, dass der Monitor sich nicht mit dem Signal synchronisieren kann, das er vom Computer empfängt. Das Signal kann zu hoch oder zu niedrig für den Monitor sein. Siehe Technische Daten für die horizontalen und vertikalen Frequenzbereiche, die von diesem Monitor unterstützt werden. Der empfohlene Modus ist 1680 X 1050 bei 60Hz. HINWEIS: Das schwebende Dell-Selbsttestdialogfenster wird auf dem Bildschirm angezeigt, wenn der Monitor kein Signalkabel erkennt. -
Seite 31: Einstellen Der Optimalen Auflösung
Besuchen Sie die Website Ihres Grafikkartenherstellers und laden Sie den aktuellsten Grafiktreiber herunter. ¡ Verwendung der Dell Soundbar (optional) Die Dell Sound Bar ist ein Zweikanal-Lautsprechersystem, das an Dell-Flachbildschirmen angebracht werden kann. An der Sound Bar befinden sich folgende Elemente: ein Drehregler zum Einstellen der Gesamtlautstärke und zum Ein-/Ausschalten des Systems, eine blaue LED zur Betriebsanzeige und zwei Kopfhöreranschlüsse. -
Seite 32: Befestigen Der Soundbar Am Monitor
Betriebsanzeige Kopfhöreranschlüsse Befestigen der Soundbar am Monitor Hängen Sie die beiden Schlitze an der Rückseite der Sound Bar-Befestigung in die beiden Nasen im unteren Teil der Rückseite des Monitors ein. Schieben Sie die Sound Bar nach links, bis sie hörbar einrastet. Schließen Sie die Soundbar an das Netzteil an. Verbinden Sie das Netzkabel des Netzteils mit einer Steckdose. Verbinden Sie den grünen Mini-Stereostecker der Sound Bar mit dem Audioausgang des Computers. HINWEIS: Die Grafik dient lediglich der Veranschaulichung. Das Aussehen des Produktes kann abweichen. HINWEIS: Zum Installieren der Soundbar muss die Basis nicht abgenommen werden. -
Seite 33: Störungsbehebung
Selbsttestfunktion (STFC: Self-Test Feature Check) Ihr Monitor verfügt über eine Selbsttestfunktion, mit der Sie überprüfen können, ob der Monitor ordnungsgemäß funktioniert. Wenn Ihr Monitor und Computer ordnungsgemäß miteinander verbunden sind, der Monitorbildschirm jedoch leer bleibt, führen Sie bitte wie folgt den Monitor-Selbstest aus: 1. Schalten Sie sowohl den Computer als auch den Monitor aus. 2. Schließen Sie das Videokabel von der Rückseite des Computers ab. Um einen ordnungsgemäßen Selbsttest zu gewährleisten, entfernen Sie bitte sowohl digitale (weißer Stecker) als auch analoge (blauer Stecker) Kabel von der Rückseite des Computers. 3. Schalten Sie den Monitor ein. Das umhertreibende Dialogfeld "Dell - Selbsttest-Funktionsprüfung" sollte vor einem schwarzen Hintergrund angezeigt werden, wenn der Monitor kein Videosignal erkennt und ordnungsgemäß funktioniert. Im Selbsttestmodus bleibt die Netz-LED grün. Im Selbsttestmodus bleibt die Netz-LED grün. Außerdem scrollt je nach gewählter Eingangsquelle eines der beiden nachstehend dargestellten Dialogfelder über den Bildschirm. oder oder Diese Anzeige erscheint auch im Normalbetrieb, wenn das Videokabel getrennt oder beschädigt wird. ... -
Seite 34: Allgemeine Probleme
2 : Analoge Eingabe 3 : Digitale Eingabe Dieser Videomodus kann nicht angezeigt werden. oder Dieser Videomodus kann nicht angezeigt werden. Optimumale Auflösung 1680 x1050 60Hz Optimumale Auflösung 1680 x1050 60Hz This means that the monitor cannot synchronize with the signal that it is receiving from the computer. Either the signal is too high or too low for the monitor to use. -
Seite 35: Produktspezifische Probleme
Aussetzprobleme Monitor schaltet aus und wieder ein Vergewissern Sie sich, dass der Monitor im richtigen Videomodus ist. Vergewissern Sie sich, dass die Videokabelverbindung zwischen dem Computer und dem Flachbildschirm ordnungsgemäß hergestellt ist. Setzen Sie die Monitoreinstellungen zurück. Führen Sie den Monitor-Selbsttest durch und prüfen Sie, ob das Aussetzproblem auch im Selbsttestmodus auftritt. Nachbildeffekt ("Eingebranntes Bild", Ein schwaches Nachbild des Lassen Sie den Monitor grundsätzlich über die ... - Seite 36 Drehen Sie den Lautstärkeregler/Ein-Aus-Schalter der Soundbar im Uhrzeigersinn auf höchste Lautstärke. Stellen Sie alle Windows Lautstärkeregler auf die Höchstwerte. Erhöhen Sie die Lautstärke des Audioprogramms. Testen Sie die Soundbar mit einer anderen Audioquelle (z. B. tragbarer CD-Player). Zurück zur Inhaltsseite...
-
Seite 37: Monitorständer Verwenden
Zurück zur Inhaltsseite Monitorständer verwenden Benutzerhandbuch Dell™ E228WFP Flachbildschirm-Farbmonitor Anbringen des Fußes Verlegen der Kabel Neigung Abnehmen des Fußes Anbringen des Fußes HINWEIS: Bei der Auslieferung ist der Ständer nicht angebracht. 1. Stellen Sie den Ständer auf eine ebene Fläche. 2. Setzen Sie den Schlitz an der Rückseite des Monitors auf die beiden Nasen am Oberteil des Ständers auf. 3. Senken Sie den Monitor langsam ab, bis er in den Ständer einrastet. Verlegen der Kabel Nachdem Sie sämtliche erforderlichen Kabelverbindungen an Monitor und Computer hergestellt haben (siehe Monitor anschließen), führen Sie die Kabel wie oben gezeigt ordentlich durch den Kabelschacht. Neigung Das integrierte Scharnier ermöglicht das Neigen des Monitor in einen für Sie angenehmen Winkel. -
Seite 38: Abnehmen Des Fußes
Abnehmen des Fußes Legen Sie Monitor mit der Anzeigefläche auf ein weiches Tuch oder Kissen, drücken Sie die LCD-Freigabetaste ein und nehmen Sie den Ständer ab. HINWEIS: Damit der LCD-Bildschirm beim Abnehmen des Ständers nicht verkratzt wird, achten Sie darauf, dass der Monitor auf einem sauberen Untergrund zu liegen kommen. Zurück zur Inhaltsseite ...
