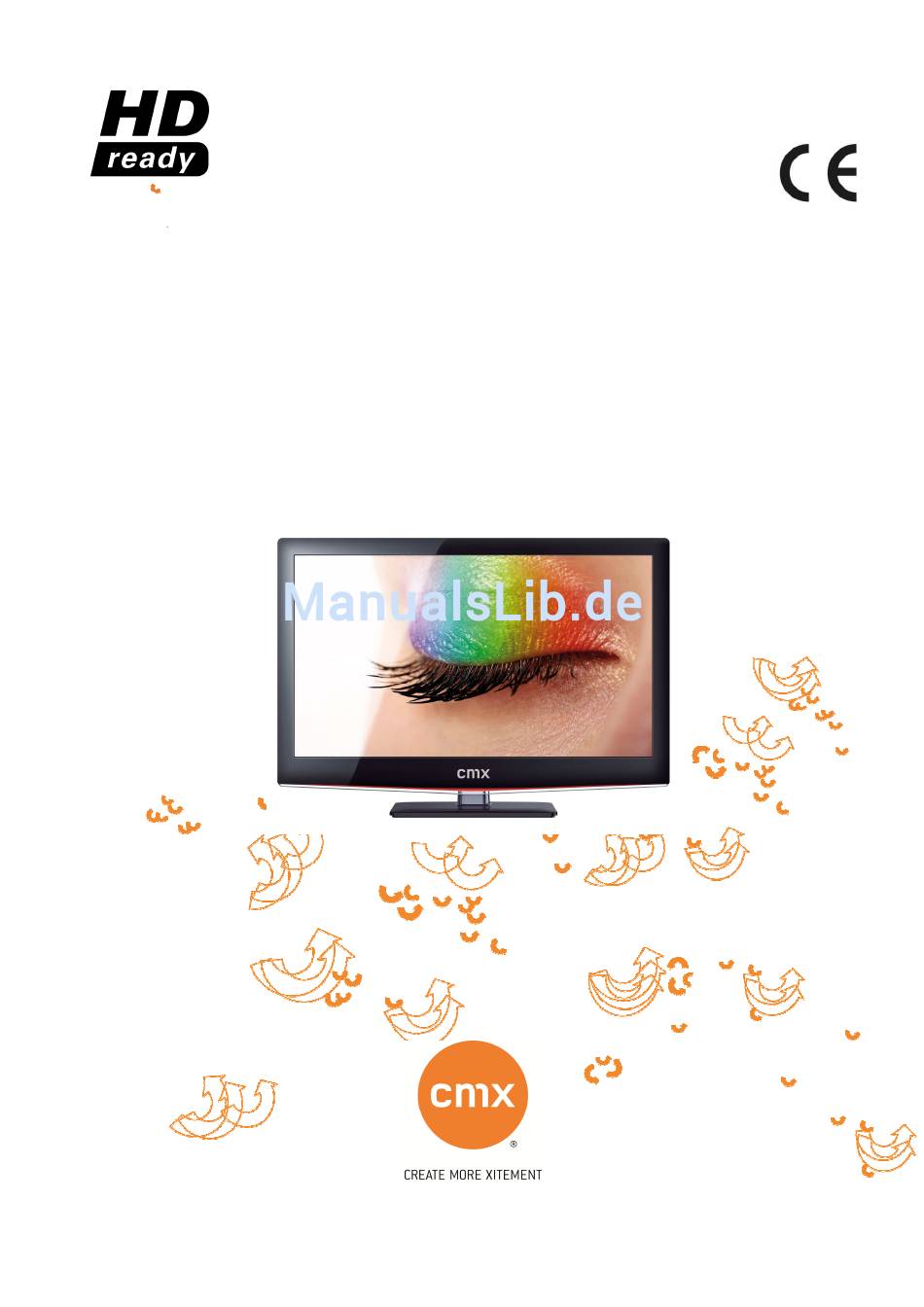

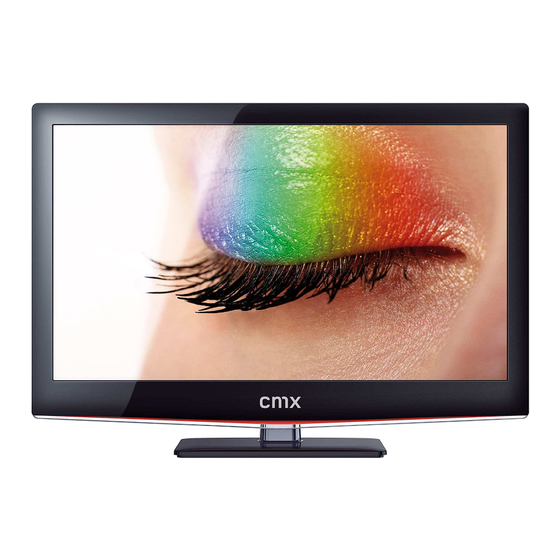

- Seite 1 VER11120108190HNL LED-TV MIT DVB-T TUNER UND SLOT-IN DVD-PLAYER LED 8190H BENUTZERHANDBUCH NELSONI-SERIE...
- Seite 2 Allgemeine Informationen Impressum Alle Rechte vorbehalten. Reproduktion aller Art ohne Zustimmung der Firma cmx®, dürfen nicht in Verkehr gebracht werden. cmx® behält sich Erweiterungen und Änderungen des Gerätes vor. Das neueste Handbuch können Sie sich auf www.cmx-electronics.com unter der jeweiligen Rubrik, beim Produkt unter dem Punkt „Support“...
-
Seite 3: Inhaltsverzeichnis
Allgemeine Informationen NHALTSVERZEICHNIS ........................... - 5 - LLGEMEINE NFORMATIONEN 1.1. Grundlegende Sicherheitshinweise ......................- 5 - 1.2. Stromschlaggefahr ..........................- 5 - 1.3. Brand- und Verletzungsgefahr ........................ - 5 - 1.4. Sicherheit für Kinder ..........................- 6 - 1.5. Entsorgung des Altgerätes ........................- 6 - 1.6. - Seite 4 Allgemeine Informationen 11.3. Einstufung ............................- 30 - 11.4. Tool ..............................- 30 - ............................. - 31 - ANDMONTAGE ............................ - 31 - EHLERSUCHTABELLE ..............................- 33 - ARANTIE 14.1. Vorgehensweise bei Garantiefall ......................- 33 - 14.2. Garantie ist abgelaufen ........................- 33 - 14.3.
-
Seite 5: Allgemeine Informationen
Allgemeine Informationen 1. Allgemeine Informationen 1.1. Grundlegende Sicherheitshinweise Als Spannungsquelle darf nur eine Netzsteckdose (230 Volt/50 Hz) des öffentlichen Versorgungsnetzes verwendet werden. Trennen Sie den Receiver bei Gewitter vom Netz und schrauben Sie das LNB-Kabel zur Satellitenantenne ab. Lassen Sie das Gerät nach dem Kauf für eine Stunde stehen, damit das Gerät sich an die Temperatur anpassen kann. -
Seite 6: Sicherheit Für Kinder
Allgemeine Informationen • Stellen Sie keinen mit Flüssigkeiten gefüllten Behälter auf das Gerät. • Stellen Sie das Gerät nicht in der Nähe von Wasser auf, z.B. Waschbecken. Das Gerät könnte hineinfallen und einen Kurzschluss verursachen. • Setzen Sie das Gerät nicht direkten Sonnenstrahlen oder hohen Temperaturen aus, da dies zu einem Brand führen kann. -
Seite 7: Entsorgung Von Batterien
Allgemeine Informationen 1.6. Entsorgung von Batterien Sie sind gesetzlich verpflichtet, Batterien nach dem Gebrauch an öffentliche Sammelstellen oder wo die Batterien gekauft wurden, zurückzugeben. Bitte entsorgen Sie die Batterien nicht mit dem normalen Haushaltsmüll. 1.7. Hinweis zum Urheberrecht Das Kopieren, Senden, Zeigen, über Kabel ausstrahlen, öffentlich Spielen oder Verleihen von urheberrechtlich geschützten Materialien ohne Genehmigung ist unzulässig. -
Seite 8: Leistungsbeschreibung
Leistungsbeschreibung Der Bildschirm und das Gehäuse erwärmen sich, wenn der Fernseher in Betrieb ist. Die Helligkeits- und Kontrastwerte sollten soweit reduziert werden, sodass noch immer die gewünschte Bildqualität vorhanden ist. Zu hohe Werte können das Ausbrennen beschleunigen. Vermeiden Sie jede Art von Gewaltanwendung am Bildschirm. 2. -
Seite 9: Liste Der Tasten-/ Anschlusspositionen
Liste der Tasten-/ Anschlusspositionen 3. Liste der Tasten-/ Anschlusspositionen 3.1. Hauptgerät – Bedienelement Symbolabbildung SOURCE Auswahl der Signalquelle MENU Aufrufen des Menüs / Zurück zum Hauptmenü Zum nächsten Kanal / zum nächsten Untermenü- /Menüpunkt zum vorherigem Kanal / zum vorherigen Untermenü- /Menüpunkt VOL+ Erhöhen der Lautstärke VOL-... -
Seite 10: Hauptgerät - Anschlüsse
Liste der Tasten-/ Anschlusspositionen 3.2. Hauptgerät – Anschlüsse Symboldarstellung Komposite Audio/Video Eingang L / R 2-Kanal Audio Eingang POWER DC-Anschluss Y, Pb, Pr Komponenten-Eingang HDMI2 HDMI Digital Audio/Video Eingang HDMI1 HDMI Digital Audio/Video Eingang USB-Anschluss für USB-Speichermedien PC AUDIO Anschluss für andere Audiogeräte / PC SCART Mini-Scart Audio/Video Eingang Anschluss für den PC... -
Seite 11: Fernbedienung
Liste der Tasten-/ Anschlusspositionen 3.3. Fernbedienung POWER Ein- und Ausschalten ROT / EJECT Farbtaste für die Bearbeitung im Menü und Teletext DVD: Auswurf der DVD DVD/USB: schneller Rücklauf / TTX: Unterseite aufrufen DVD/USB: Starten der Wiedergabe / TEXT TTX: Aufrufen des Teletextes Aufrufen des Menüs / Zurück zum Hauptmenü... - Seite 12 Liste der Tasten-/ Anschlusspositionen 0, 1-9 Zifferntasten für Kanalwechsel AUDIO Auswahl der Audiosprache RECALL/GOTO DVB: zum vorherigem Kanal DVD: Gehe zu einem bestimmten Kapitel / Titels oder Track +CH- Zum nächsten Kanal/Programm / Zum vorherigen Kanal/Programm EXIT Zu vorherigem Menü / Menü verlassen Auswahl der Signalquelle MENU/INFO DVD: Aufrufen des DVD-Menüs...
- Seite 13 Liste der Tasten-/ Anschlusspositionen GRÜN/TITLE Farbtaste für die Bearbeitung im Menü und Teletext DVD/USB: Schneller Vorlauf TTX: Verborgene Inhalte einblenden (für 6 Sekunden) Anhalten der Wiedergabe SUBTITLE TTX: Untertitel aktivieren/deaktivieren (falls gesendet) Aufrufen der Favoritenliste DVB: Aufnahme des Programmes USB: Wiederholungsmodus einstellen DISPLAY Anzeige von Informationen der ausgewählten Signalquelle Stoppen der Wiedergabe...
- Seite 14 Vorbereitung GELB / Farbtaste für die Bearbeitung im Menü und Teletext DVD SETUP Aufrufen des DVD-Setupmenüs BLAU / A-B Farbtaste für die Bearbeitung im Menü und Teletext DVD: Wiederholungsschleife festlegen MUTE Stummschaltung des Tones - 14 -...
-
Seite 15: Vorbereitung
Vorbereitung 4. Vorbereitung Vergewissern Sie sich, dass alle Geräte beim Verbinden ausgeschaltet und vom Strom getrennt sind. Erst wenn alle gewünschten Geräte angeschlossen sind, verbinden Sie die Geräte mit dem Strom bzw. schalten Sie die Geräte ein. Verwenden Sie ausschließlich das mitgelieferte Netzgerät für den Betrieb des Fernsehers. Nehmen Sie am Netzgerät keiner Veränderungen vor. -
Seite 16: Anschluss Über Composite Video
Vorbereitung 4.5. Anschluss über Composite Video Anschluss für analoge Geräte wie z.B. ein Videorekorder. Bei Anschluss des Gerätes über Composite Video müssen Sie auch ein Kabel beim 2-Kanal Eingang anschließen. 4.6. Anschluss über Komponenten Audio/Video Analoger Audio-/Video-Eingang für analoge und digitale Geräte, wie z. B. ein DVD-Player oder eine Spielkonsole. -
Seite 17: Inbetriebnahme
Grundfunktionen 5. Inbetriebnahme 1. Wenn Sie nun alle Geräte angeschlossen haben, dann prüfen Sie bitte nochmals alle Verbindungen. 2. Verbinden Sie die Geräte mit dem Strom und schalten Sie den Fernseher ein. 5.1. Erstinstallation bei Verwendung mit Antennen-Kabel Nachdem Sie das Gerät zum ersten Mal eingeschalten haben, folgt die Erstinstallation: 1. -
Seite 18: Grundfunktionen
Grundfunktionen 6. Grundfunktionen In diesem Kapitel werden die Hauptmenüs näher erklärt und beschrieben. 6.1. BILD Um Bildeinstellungen durchzuführen, gehen Sie bitte wie folgt vor: 1. Drücken Sie auf 2. Drücken Sie die Taste bis Sie das Menü BILD erreicht haben. gelangen Sie ins Untermenü. -
Seite 19: Ton
Grundfunktionen Diese Einstellung sollte gewählt werden, wenn Sie 16:9 Sendungen oder Filme im Format 16:9 ansehen. Der Film wird im Vollbild-Modus abgespielt. Diese Einstellung sollte gewählt werden, wenn Sie noch ZOOM1 leichte schwarze Balken sehen. Diese Einstellung sollte gewählt werden, wenn Sie dicke ZOOM2 schwarze Balken sehen. -
Seite 20: Zeit
Grundfunktionen Balance Hier können Sie die Balance zwischen linken und rechten Lautsprecher an die Hörposition anpassen. Autom. Lautstärke Diese Funktion passt die Lautstärke automatisch an, sodass die Lautstärke gleichmäßig laut/leise ist. Surround Sound Diese Einstellung sollten Sie einschalten, wenn Sie mehr als die Lautsprecher des TV-Gerätes nutzen. -
Seite 21: Optionen
Grundfunktionen Sleeptimer Hier können Sie den Sleeptimer einschalten bzw. einstellen. Abschaltautomatik Hier können Sie automatische Abschaltung ein- bzw. ausschalten. Zeitzone Hier können Sie die Zeitzone einstellen. 6.4. OPTIONEN Um Einstellungen rund um die Sprache durchzuführen, gehen Sie bitte wie folgt vor: 1. -
Seite 22: Sperre
Anschluss mit Antennen-Kabel 6.5. SPERRE Um die Kanal- oder Kindersperre einzustellen, gehen Sie bitte wie folgt vor: 1. Drücken Sie auf 2. Drücken Sie die Taste bis Sie das Menü SPERRE erreicht haben gelangen Sie ins Untermenü. Um einen Punkt ändern zu können, drücken Sie OK. Um ins Hauptmenü... -
Seite 23: Anschluss Mit Antennen-Kabel
Anschluss mit Antennen-Kabel 7. Anschluss mit Antennen-Kabel Bitte schließen Sie das Antennen-Kabel an. Drücken Sie die Taste um auf ATV umzustellen. 7.1. Einstellungsmenü Um Einstellungen rund um die Kanäle durchzuführen, gehen Sie bitte wie folgt vor: 1. Drücken Sie auf 2. - Seite 24 Anschluss mittels DVB-T Antenne Hier wählen Sie bitte eine Kanalnummer, welche nicht belegt Speicher unter ist. Hier wählen Sie das TV-Empfangssystem aus. System Bitte beachten Sie, dass ein für Ihr Land unpassendes System auch zu Farbverzögerungen im Fernsehbild führen kann. Hier wählen Sie bitte eine Kanalnummer, welche nicht belegt Aktueller Kanal ist.
-
Seite 25: Anschluss Mittels Dvb-T Antenne
Anschluss mittels DVB-T Antenne 8. Anschluss mittels DVB-T Antenne Bitte schließen Sie die DVB-T Antenne an. Drücken Sie die Taste um auf DTV umzustellen. 8.1. Einstellungsmenü Um Einstellungen rund um die Kanäle durchzuführen, gehen Sie bitte wie folgt vor: 1. Drücken Sie auf 2. -
Seite 26: Weitere Funktionen
USB 2.0 Drücken Sie EXIT um das komplette Menü zu verlassen. Drücken Sie die Farbtaste um einen Kanal zu Kanal löschen löschen Drücken Sie die FAV–Taste um einen Kanal als Favoriten anlegen Favoriten anzulegen. Drücken Sie die Farbtaste GELB um den Kanal Kanal verschieben auszuwählen, welcher verschoben werden soll. -
Seite 27: Usb 2.0
USB 2.0 USB 2.0 10.1. USB-Menü Um die einzelnen Menüs aufzurufen, wählen Sie das Menü DMP. 1. Drücken Sie auf 2. Drücken Sie die Taste bis Sie das Menü ANWENDUNGEN erreicht haben gelangen Sie ins Untermenü. Um ins Hauptmenü zurück zu gelangen, drücken Sie die -Taste. -
Seite 28: Musik
USB 2.0 Drücken Sie auf der Fernbedienung Wiedergabe stoppen Nächstes Foto Drücken Sie auf der Fernbedienung. Vorheriges Foto Drücken Sie auf der Fernbedienung Wenn Sie INFO drücken erscheint eine Bearbeitungsleiste. Hier können Sie dann die Bilder wiederholen, drehen, vergrößern und verkleinern, uvm.. Folgen Sie den Anweisungen. 10.4. -
Seite 29: Dvd-Player
DVD-Player 11. DVD-Player 1. Drücken Sie auf der Fernbedienung und wählen Sie DVD. 2. Legen Sie eine DVD ein und drücken Sie auf Sie können nun die gewünschte DVD anschauen. DVD-Menü Hier können Sie diverse Einstellungen durchführen. Drücken Sie die Taste Farbtaste GELB um das Einstellungsmenü... -
Seite 30: Einstufung
DVD-Player TV-System Bei Fernseher mit NTSC Signalsystem wählen (Weit verbreiteter TV-Standard, NTSC besonders in USA und Asien). Fernseher Signalsystem wählen (Europäischer TV-Standard). Automatische Einstellung auf dem DVD- AUTO Player 11.3. Einstufung Kindersperre Einige DVD’s haben eine Kindersicherung für die gesamte Disc oder bestimmte Szenen. Mit diesem Feature stellen Sie den Schutzpegel ein. -
Seite 31: Wandmontage
Fehlersuchtabelle Wandmontage Der LED-TV kann auf die Wand montiert werden mit einer Wandmontage-Halterung. Die VESA- Norm ist 100 x 100. Achten Sie darauf dass die Wandhalterung eine weiteren Abstand zur Wand hat um den DVD-Player richtig nutzen zu können. Fehlersuchtabelle Treten beim Gebrauch des Gerätes Probleme auf, welche hier nicht genannt sind, kontaktierten Sie die Servicehotline oder nutzen Sie das Kontaktformular auf der Homepage. - Seite 32 Garantie Bild ist schwarz/weiß Schalten Sie auf die korrekte Farbnorm um. Software ist abgestürzt Ziehen Sie den Netzstecker und warten Sie ein paar Sekunden, danach stecken Sie den Stecker wieder in die Steckdose. - 32 -...
-
Seite 33: Garantie
Deutschland: +49 (0)180 166 66 264 621 o Schweiz: +41 (0) 848 00 3322 Kontaktformular – www.cmx-electronics.com 14.2. Garantie ist abgelaufen Wenn die Garantie des Gerätes abgelaufen ist, wenden Sie sich per Telefon oder Kontaktformular an uns. Wir helfen Ihnen gerne weiter! Bitte teilen Sie uns folgendes mit: Gerätetype... -
Seite 34: Einsendung Des Gerätes
Garantie 14.3. Einsendung des Gerätes Im Fall, dass Sie das Gerät zu uns einschicken, bitte folgendes beachten, da sonst keine schnelle Erledigung gewährleistet werden kann: Gerät und Zubehör einsenden portofrei an Servicecenter einsenden Kaufbeleg beilegen ausgefüllte Garantiekarte beilegen Fehlerbeschreibung Beispiel für Fehlerbeschreibung Falsch Richtig Gerät ist defekt... - Seite 35 Garantie - 35 -...
- Seite 36 Garantie - 36 -...
-
Seite 37: Ieferumfang
Technische Daten Lieferumfang Sollte eines der unten angeführten Teile fehlen oder beschädigt sein, wenden Sie sich bitte an Ihren Fachhändler. Hier werden Symbolfotos dargestellt! Standfuß Fernbedienung 2 AAA-Batterien Benutzerhandbuch Mini-Scart Adapterkabel - 37 -... -
Seite 38: Technische Daten
Technische Daten Technische Daten L L L L E E E E D D D D 8 8 8 8 190H 190H NELSONI NELSONI- - - - Serie Serie 190H 190H NELSONI NELSONI Serie Serie Display Bildschirmgröße 46,99 cm LED-TV Videoauflösung 1360 x 768 Pixel Farben... -
Seite 39: Konformitätserklärung
Svrcia, Karlova ves., 84104 Bratislava SLOVAKIA Email: sales@cmx-electronics.com Internet: www.cmx-electronics.com cmx electronics sro erklärt hiermit für dieses Produkt die Übereinstimmung mit folgenden Richtlinien und Normen: Niederspannungsrichtlinie 2006/95/EC • EN60065:2002+A1:2006+A11:2008 Richtlinien zur elektromagnetischen Verträglichkeit 2004/108/EC • EN55013:2001+A1:2003+A2:2006 •... - Seite 40 Konformitätserklärung www.cmx-electronics.com - 40 -...
