Montage eines Schwingers
Entnehmen Sie der Plotter-Funktionsmatrix auf
Schwinger-Installationsvorgänge beziehen sich ausschließlich auf Plotter, die eine Verwendung des Echolots unterstützen.
HiNWeiS: Die nachstehenden Vorgehensweisen umfassen Installationsanweisungen für den Schwinger, der im Lieferumfang der Plotter der Serie
GPSMAP 400/500 mit einem „s" am Ende der Typenbezeichnung enthalten ist. Beziehen Sie sich bei Verwendung eines anderen Schwingers auf die mit dem
jeweiligen Schwinger-Kit bereitgestellten Installationsanweisungen. Eventuell müssen einige Schwinger durch eine spezielle Marinetechnik-Montagefirma
installiert werden.
Die ordnungsgemäße Installation des Schwingers ist Grundvoraussetzung einer optimalen Leistung des Echolot-fähigen Plotters. Vergewissern Sie sich,
dass im Lieferumfang des Schwingers folgende Komponenten enthalten sind und Sie zudem über die nachstehenden Werkzeuge verfügen:

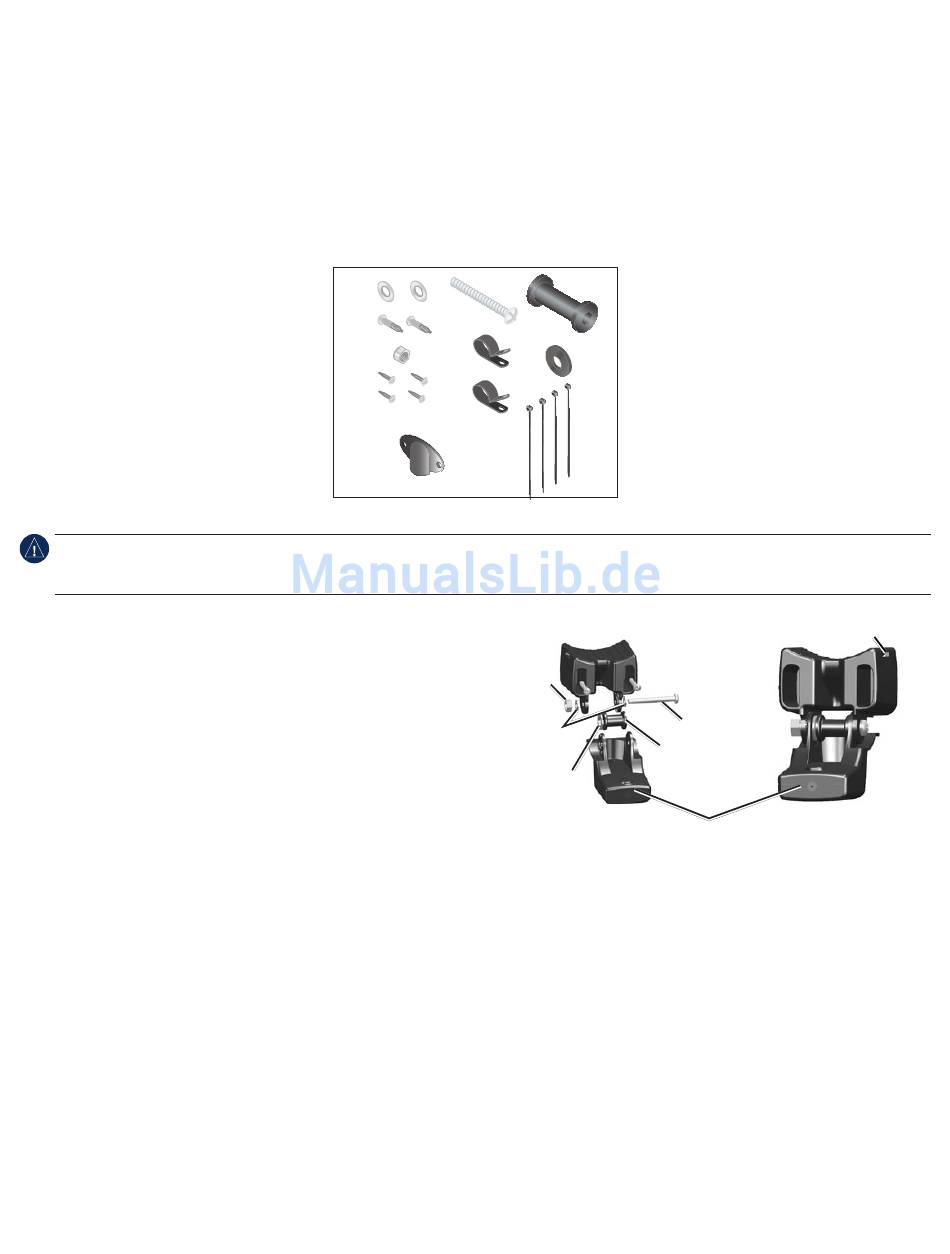

Lieferumfang des Schwingers
• Schwinger für Montage am Heckspiegel
(ohne Abbildung)
A – Flache Unterlegscheiben, 5 mm, (2)
B – Schrauben, 5 × 30 mm, (2)
C – Befestigungsmutter, 10-32, (1)
D – Schraube, 4 × 12 mm, (4)
E – Schraube, 10-32 × 1,75 Zoll, (1)
F – Kabelschellen, 0,635 mm (
G – Kunststoff-Distanzstück, (1)
H – Gummischeibe, 0,635 mm (
I – Kabelbinder, ca. 14 cm (5,6 Zoll), (4)
J – Abdeckung für Kabeleinführung, (1)
HiNWeiS: Kürzen Sie weder die Anschlussleitung noch andere Teile des Schwingerkabels. Wenn das Schwingerkabel gekürzt wird, erlischt die Garantie.
Das Kabel kann nicht aufgetrennt und an andere vorhandene Schwingerkabel (gleichgültig, ob von Garmin oder nicht) angeschlossen werden. Im Falle einer zu
kurzen Anschlussleitung des Schwingers sind bei Ihrem Garmin-Händler Verlängerungskabel erhältlich.
Zusammensetzen des Schwingers
1. Setzen Sie die Gummischeibe (H) und das Kunststoff-Distanzstück (G) gleichzeitig
in den Schwinger ein. Tragen Sie KEINEN Schmierstoff auf die Gummischeibe auf.
2. Befördern Sie das Netz- und Datenkabel zur Rückseite des Schwingers. Schieben
Sie den Schwinger in die Schwingerhalterung.
3. Setzen Sie eine flache 5-Millimeter-Unterlegscheibe (A) auf die Schraube (E)
der Größe 10-32 × 1,75 Zoll, und führen Sie die Schraube durch die
Schwinger-Halterung, das Distanzstück und die Gummischeibe.
4. Setzen Sie die zweite flache 5-Millimeter-Unterlegscheibe (A) auf das
überstehende Ende der Schraube der Größe 10-32 × 1,75 Zoll. Ziehen Sie die
Sicherungsmutter (C) der Größe 10-32 handfest an. Ziehen Sie den Schwinger
nach Installation auf dem Schiff erneut fest an.
Montieren des Schwingers an einen Heckspiegel
Bei der Anbringung an einem Heckspiegel müssen die folgenden Punkte beachtet werden, um eine optimale Leistung zu erzielen:
•
Damit das Echolot ordnungsgemäß funktioniert, muss sich der Schwinger in ruhigem Wasser befinden.
•
Montieren Sie den Schwinger so nahe wie möglich an der Bootsmitte.
•
Montieren Sie den Schwinger nicht an Stellen, an denen er beim Zuwasserlassen, Schleppen oder Unterstellen beschädigt werden könnte.
•
Montieren Sie den Schwinger bei Booten mit einer Schiffsschraube nicht direkt im Verlauf der Schiffsschraube. Der Schwinger kann zu einem Hohlsog
führen, wodurch sich die Fahrleistung des Schiffes verschlechtern und die Schiffsschraube beschädigt werden kann. Sofern möglich, montieren Sie den
Schwinger bei Schiffen mit zwei Schiffsschrauben zwischen die Antriebe.
HiNWeiS: Montieren Sie den Schwinger nicht hinter Stabilisierungsflügeln, Verstrebungen, Armaturen, Wassereinläufen, Wasseraustrittsöffnungen oder
hinter anderen Stellen, an denen Blasen oder Wasserturbulenzen entstehen. Um optimal zu funktionieren, muss sich der Schwinger in homogenem Wasser
(keine Turbulenzen) befinden.
Installationsanweisungen für GPSMAP 400/500
Seite
1, ob der jeweilige Plotter die Verwendung des Echolots unterstützt. Die nachstehenden
A
B
C
D
/
Zoll), (2)
1
4
/
Zoll), (1)
1
4
E
F
H
J
I
C
C
A
A
H
H
Erforderliche Werkzeuge
• Bohrmaschine und Bohrer
• 9,5 mm (
/
Zoll), Schraubenschlüssel oder
3
G
8
Stecknuss
• Klebeband
• Kreuzschraubendreher, Nr. 2
• Seewassertaugliches Dichtungsmittel
E
E
G
G
Rückseite des Schwingers
Rückseite des Schwingers
Kabelbinderschlitz
Kabelbinderschlitz
