Eton RS 131 Installationsanleitung

2-wege system
Vorschau ausblenden
1
2
3
4
5
6

Inhaltsverzeichnis

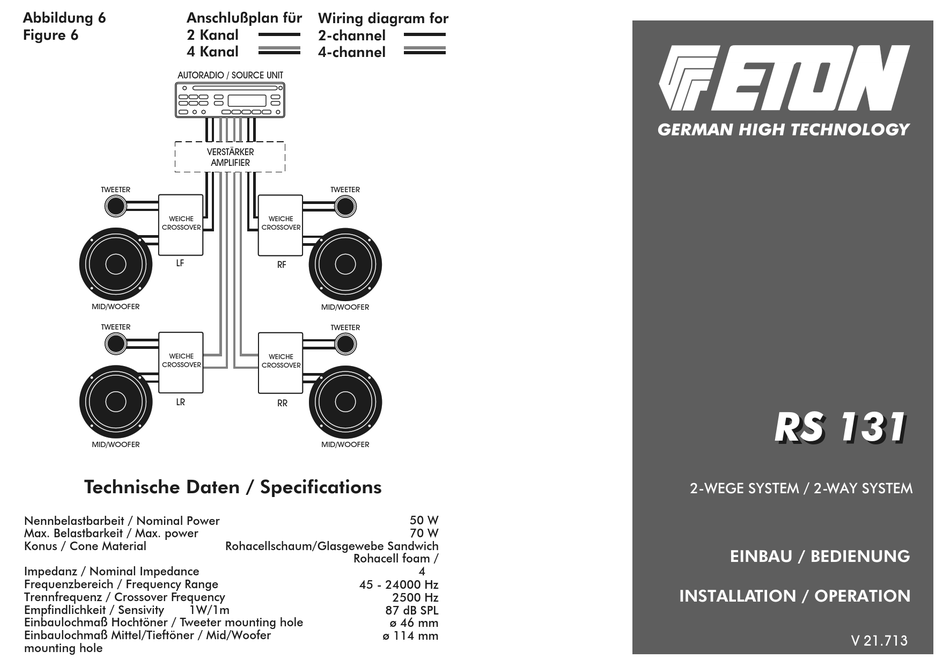

Abbildung 6
Anschlußplan für
Figure 6
2 Kanal
4 Kanal
AUTORADIO / SOURCE UNIT
TWEETER
WEICHE
CROSSOVER
LF
MID/WOOFER
TWEETER
WEICHE
CROSSOVER
LR
MID/WOOFER
Technische Daten / Specifications
Nennbelastbarbeit / Nominal Power
Max. Belastbarkeit / Max. power
Konus / Cone Material
Impedanz / Nominal Impedance
Frequenzbereich / Frequency Range
Trennfrequenz / Crossover Frequency
Empfindlichkeit / Sensivity
1W/1m
Einbaulochmaß Hochtöner / Tweeter mounting hole
Einbaulochmaß Mittel/Tieftöner / Mid/Woofer
mounting hole
Wiring diagram for
2-channel
4-channel
VERSTÄRKER
AMPLIFIER
TWEETER
WEICHE
CROSSOVER
RF
MID/WOOFER
TWEETER
WEICHE
CROSSOVER
RR
MID/WOOFER
Rohacellschaum/Glasgewebe Sandwich
Rohacell foam /
45 - 24000 Hz
87 dB SPL
ø 114 mm
50 W
70 W
4 W
2500 Hz
ø 46 mm
GERMAN HIGH TECHNOLOGY
RS 131
RS 131
2-WEGE SYSTEM / 2-WAY SYSTEM
EINBAU / BEDIENUNG
INSTALLATION / OPERATION
V 21.713
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Eton RS 131

Inhaltszusammenfassung für Eton RS 131

  • Seite 1 CROSSOVER CROSSOVER MID/WOOFER MID/WOOFER TWEETER TWEETER WEICHE WEICHE CROSSOVER CROSSOVER RS 131 RS 131 MID/WOOFER MID/WOOFER Technische Daten / Specifications 2-WEGE SYSTEM / 2-WAY SYSTEM Nennbelastbarbeit / Nominal Power 50 W Max. Belastbarkeit / Max. power 70 W Konus / Cone Material...
  • Seite 2 Hearing Damage Continuous, excessive exposure to sound pressure levels in excess of 85 dB can cause a loss of hearing. ETON components are capable of producing sound pressure levels greater than 85 dB. Volume and Driver Awareness...

  • Seite 3: Montage

    Abbildung 3 Einbau Hochtöner MONTAGE Figure 3 Flush mount of Tweeter Nehmen Sie Ihr Fahrzeug nicht in Betrieb, bevor alle Komponenten des Lautsprechersystems fest und sicher eingebaut sind. Lose Teile können im Falle eines plötzlichen Bremsmanövers oder eines Unfalls zu gefährlichen, fliegenden Geschossen werden.
  • Seite 4 +2dB 6dB Modern (Rock; Trance; House) +4dB Die Besonderheit des ETON Einbaugehäuses ist, daß Sie den Hoch- tönereinsatz schwenken und drehen können, um die optimale Ab- strahlrichtung zu Ihrer Sitzposition zu erzielen. Siehe Abbildung 4. Demontage: Um den Hochtönereinsatz aus dem Einbaugehäuse zu...

  • Seite 5: Electrical Installation

    ELEKTRISCHER ANSCHLUSS ELECTRICAL INSTALLATION Achten Sie immer darauf, wenn Sie Kabel durch ein Blech verlegen, daß das Whenever you run wires through sheet metal, use tape or grommets to properly Kabel durch eine Kunststoffdurchführung geschützt ist und nicht von einer insulate the metal edges from cable jackets.

  • Seite 6: Mechanical Installation

    We suggest first mounting the mid/woofer and attaching the cables. Then you can determine the optimum tweeter location by auditioning the tweeters at The specialty of the ETON mounting cabinet is that the tweeter ele- several positions in your automobile before permanent installation.
