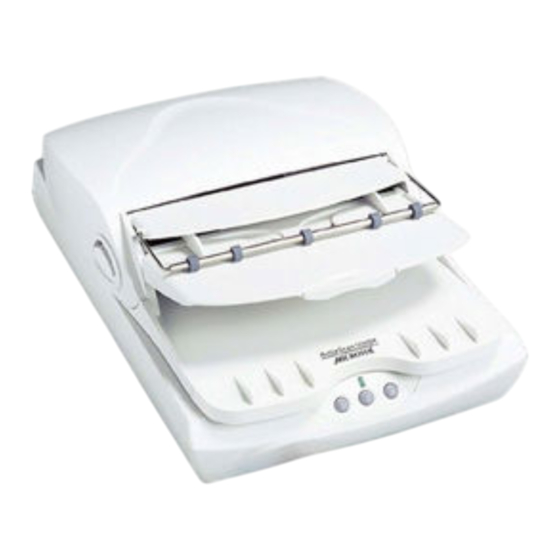

- Seite 1 Dokumentbildscanner ArtixScan 1200DF Benutzerhandbuch www.microtek.com...
-
Seite 2: Vorwort
Die Richtigkeit des Inhalts dieses Handbuchs wurde sorgfältig und mit viel Arbeitsaufwand geprüft, um sicherzustellen, dass es keine Fehler enthält. Dennoch garantiert Microtek nicht die Richtigkeit des Inhalts dieses Dokuments und behält sich das Recht vor, den Inhalt ohne Vorankündigung zu ändern. -
Seite 3: Fcc-Übereinstimmungserklärung
FCC-Übereinstimmungserklärung Dieses Gerät (Modell: MRS-1200DF) wurde geprüft und für übereinstimmend mit den Einschränkungen eines Digitalgeräts der Klasse B, laut Teil 15 der FCC- Vorschriften, befunden. Diese Einschränkungen dienen einem angemessenen Schutz gegen schädigende Störfelder bei Installation in einer Wohngegend. Dieses Gerät erzeugt und benutzt Hochfrequenzenergien, kann diese auch abstrahlen und den Funkverkehr empfindlich stören, wenn es nicht anweisungsgemäß... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Lesen Sie vor Verwendung des Scanners folgende Sicherheitshinweise mit der richtigen Bedienung des Scanner und seines Zubehörs detailliert durch, um Verletzungen der Benutzer und Beschädigung der Geräte zu vermeiden. Stromquelle und Netzleitung: • Verwenden Sie nur eine Stromquelle mit einer Leistungsangabe auf dem Leistungsschild. -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Vorwort ....................2 FCC-Übereinstimmungserklärung ............3 Sicherheitshinweise ................4 Ihren Scanner kennenlernen ............... 7 Funktionen des ArtixScan 1200DF ............ 7 Installationsvoraussetzungen ............. 9 Einzelteile prüfen ................10 Sicht von oben/hinten/der Seite ..........10 Sicht von vorne/Geöffnet ............11 Erstmalige Einrichtung ..............12 Vier einfache Schritte durchlaufen ............ - Seite 6 Funktionstasten anpassen ............... 38 Pflege und Reinigung ............... 40 Das Scannerglas reinigen ..............40 Die Rollen reinigen ................. 41 Wartung .................... 42 Das Gummipad ersetzen ..............42 Anhang ..................... 43 Papierstaus beheben ............... 43 Fehlerbehebung ................44 Technische Daten ................45 ArtixScan 1200DF Benutzerhandbuch...
-
Seite 7: Ihren Scanner Kennenlernen
Bedienfeld des Scanners bieten einen intuitiven und bequemen Zugang zu Scannerfunktionen. • Neue und erweiterte Microtek ScanWizard DI-Software — Das Alles-in-Einem- Steuerfeld besitzt zahlreiche Funktionen und Regler für Bildeinstellungen. ScanWizard DI unterstützt auch den TWAIN-Treiber sowie Scanwerkzeuge für ganze Dokumente und Korrekturen am Bildschirm. - Seite 8 – Smarte Dokumentenverbesserung: Bei Wahl von Smarte Dokumentenverbesserung verbessert der Scanner automatisch die Lesbarkeit von Text und entfernt unerwünschte eine Hintergrundfarbe (d.h. grün, rot oder blau) aus/von einem Dokument mit mehreren Bildelementen. – Barcode-Trennzeichen: Mit dieser Funktion scannen Sie Dokumentenstapel, ohne jedesmal zu starten und zu stoppen, wenn eine neue Datei mit Barcode-Nummern in den Dokumenten beginnt.
-
Seite 9: Installationsvoraussetzungen
Installationsvoraussetzungen Um Ihren ArtixScan 1200DF einsetzen zu können, muss Ihr Computer den folgenden Systemvoraussetzungen genügen: • CD/DVD-ROM-Laufwerk (zum Installieren der Software) • Farbanzeige mit 24-Bit-Farbausgabe • 512 MB Arbeitsspeicher (1 GB oder mehr empfohlen) • Pentium IV-PC oder schneller mit USB- oder Hi-Speed USB- (USB 2.0) Anschluss (Core 2 Due CPU empfohlen) •... -
Seite 10: Einzelteile Prüfen
Einzelteile prüfen Sicht von oben/hinten/der Seite Name der Einzelteile Funktionen der Einzelteile Einzugsklappe Öffnet den Papiereinzug zum Laden der Dokumente. Führungsarm Dient zum Ausrichten eines Dokumentenstapel. Dokumentenausgabe Auffang für gescannte Dokumentenstapel. Einzugserweiterung Verlängert den Papiereinzug. Papiereinzug Enhält vom ADF einzuziehende Dokumente (zum Scannen von großen Dokumentenmengen). -
Seite 11: Sicht Von Vorne/Geöffnet
Sicht von vorne/Geöffnet Name der Einzelteile Funktionen der Einzelteile ADF (Scanabdeckung) Automatischer Blatteinzug Abdeckung des Scansensorbereichs Abdeckung für den Scansensor und die Rollen. Glasfläche Für Scannen mit dem Flachbett oder einer Einzelblattvorlage. Horizontales Lineal Hiermit wird die Breite eine gescannten Dokuments gemessen. -
Seite 12: Erstmalige Einrichtung
Erstmalige Einrichtung Vier einfache Schritte durchlaufen Nach dem Auspacken des Scannerkartons sollten Sie vier gelbe Aufkleber auf den Einzelteilen vorfinden, die mit Schritt 1 bis Schritt 4 gekennzeichnet sind. Folgen Sie diesen Schritten für eine schnelle und mühelose Installation. Schritt 1: Produktkarton auspacken Packen Sie den Scannerkarton aus und prüfen Sie, ob die aufgelisteten Teile vorhanden sind. -
Seite 13: Schritt 2: Die Software Installieren
Wenn nach Installation der Software die installierten Treiber und die Software auf Ihrem Produkt oder Computersystem nicht richtig ausgeführt werden, rufen Sie bitte die Microtek Download-Service-Site unter ww7.microtek.com.tw/service.php auf, um die erforderlichen Updates herunterzuladen und zu installieren. Für weitere Informationen über Microtek-Produkte rufen Sie bitte unsere Website auf unter www.microtek.com. ArtixScan 1200DF Benutzerhandbuch... -
Seite 14: Schritt 3: Den Scanner Entriegeln
Schritt 3: Den Scanner entriegeln 1. Ziehen Sie den gelben »Schritt 3«-Aufkleber vom Scanner ab. 2. Stellen Sie den ausgeschalteten Scanner auf seine Seite, rechte Ecke des ausgeschalteten Scanners schräg, um den Sicherungsschalter auf der Unterseite zu sehen. 3. Drücken Sie den Sicherungsschalter zur oben abgebildeten Position, so dass das Symbol auf dem Schalter auf »Entriegeln«... -
Seite 15: An Das Hi-Speed Usb-Kabel
An das Hi-Speed USB-Kabel 4. Verbinden Sie ein Hi-Speed USB-Kabelende mit dem Computer. 5. Verbinden Sie das andere Ende des Hi-Speed USB-Kabels mit dem USB- Anschluss des Scanners. 6. Schalten Sie den Scanner »ein« und warten Sie, bis das grüne Licht an seiner Vorderseite nicht mehr blinkt und durchgehend leuchtet. -
Seite 16: Dokumente Positionieren
Dokumente positionieren Im automatischen Blatteinzug (ADF) Dieser Abschnitt erklärt das Einlegen einer Einzelblattvorlage und eines Dokumentenstapels in den automatischen Blatteinzug. 1. Klappen Sie den Scannerdeckel hoch und ziehen Sie den Schutzfilm des Automatischen Blatteinzugs von der Abdeckung des Scanbereichs ab. Schließen Sie den Deckel. - Seite 17 Verwendung des Blatteinzugs. Details hierzu sind im nachstehenden Abschnitt angegeben. • Der Blatteinzug dient nicht zum Scannen von Fotos; sie können dabei Ihre Vorlagen beschädigen. Microtek haftet nicht für Schäden, die aufgrund falscher Gerätebenutzung entstehen. • Der ADF verarbeitet Vorlagen in folgenden Papierformaten: –...
-
Seite 18: Auf Dem Flachbett
Auf dem Flachbett Dieser Abschnitt erklärt das Auflegen einer Einzelblattvorlage, z.B. einzelnes Foto oder eine Buchseite, auf das Flachbett: 1. Klappen Sie den Scannerdeckel hoch und legen Sie die Vorlage, Bildseite unten, zum Scannen auf das Scannerglas. Die Oberkante des Dokuments muss zur Rückseite des Scanners weisen. -
Seite 19: Dokumente Scannen
Dokumente scannen ScanWizard DI ausführen ScanWizard DI ist eine von Microtek entwickelte Software zum Scannen von Dokuumenten in Farbe, Schwarzweiß und Graustufe in ein- oder doppelseitigem Modus. Über ihre benutzerfreundliche Oberfläche können Sie einen Scanvorgang mühelos starten. Weitere Details sind im ScanWizard DI-Softwarehandbuch angegeben. - Seite 20 Bestimmen Sie ein Format als Vorschaubild im Drop-down-Menü Papiergröße. Wählen Sie die gewünschte Bildausgabeauflösung im Drop-down-Menü Auflösung. Bei Wahl von »Autom. zuschneiden & Autom. begradigen« erkennt der Scanner automatisch die Vorlagengröße, schneidet den Scannrahmen auf das Bild zu, entfernt nach dem Scan unerwünschte schwarze Ränder und richtet das verschobene Bild richtig aus.
- Seite 21 • Möchten Sie beide Vorlagenseite mit dem ADF scannen, klicken Sie auf »Doppelseitiges Scannen (Software)« und beachten Sie die folgenden Schritte: Das Dialogfeld »Scanziel: Speichern unter« erscheint. Geben Sie Ihre Wünsche ein und klicken Sie auf Speichern, um mit dem Scannen einer Vorlagenseite zu beginnen.
- Seite 22 Scanrahmen (mit gepunkteten Scaneinstellungen Linien umrandet, »Hauptscan« bezeichnet) Vorschaubild (der rot umrandete Rahmen) Fenster Vorschau Bildtyp Bildkorrektureinstellungen ArtixScan 1200DF Benutzerhandbuch...
-
Seite 23: Einen Vorlagenstapel Scannen
Einen Vorlagenstapel scannen 1. Legen Sie den Vorlagenstapel zum Scannen in den ADF-Papiereinzug. 2. Starten Sie ScanWizard DI (als unabhängiges Programm durch Anklicken des Programmsymbols oder über die Befehle »Datei-Importieren« oder »Einlesen« einer Anwendung). 3. Wählen Sie ADF (einfach) als Bildeingabegerät im Drop-down-Menü Scanquelle. - Seite 24 • Möchten Sie nur eine Seite der Vorlagen mit dem ADF scannen, klicken Sie auf »Einseitiges Scannen« und beachten Sie die folgenden Schritte: Das Dialogfeld »Scanziel: Speichern unter« erscheint. Geben Sie Ihre Wünsche ein und klicken Sie auf Speichern. Der Scanner beginnt mit dem Scannen.
- Seite 25 Nur für Vorschauzwecke Scanrahmen (mit gepunkteten Linien Scaneinstellungen umrandet, »Hauptscan« bezeichnet) Bildtyp Vorschaubild (der rot umrandete Rahmen) Fenster Vorschau Bildkorrektureinstellungen Nur für Vorschauzwecke, beachten Sie folgende Zusatzhinweise: 1. Legen Sie ein Blatt Papier vom Vorlagenstapel in den Papiereinzug des Blatteinzugs wie in Schritt 1. Legen Sie nicht mehr als ein Blatt ein, da dies für eine Vorschau ausreicht.
-
Seite 26: Vorlagen Mit Gemischtem Inhalt Scannen
Vorlagen mit gemischtem Inhalt scannen Viele Dokumente zeigen ein Gemisch aus Text und Bildern auf derselben Seite. der Funktion namens »Mehrere Scanrahmen« können Sie gleichzeitig unterschiedliche Vorlagentypen scannen. 1. Legen Sie die einzelseitige Farbvorlage zum Scannen auf die Glasfläche des Scanners oder in den ADF-Papiereinzug. - Seite 27 • Starten Sie ScanWizard DI als Plug-In in einer Bildverarbeitung, wird das Bild nach dem Scannen zur Anwendung weitergeleitet, wo es gespeichert, gedruckt oder weiter bearbeitet werden kann. • Starten Sie ScanWizard DI als unabhängiges Programm, kann das Bild nach dem Scannen als Datei abgespeichert, in einer Bildverarbeitung geöffnet oder zum Drucker gesendet werden.
-
Seite 28: Scannen Von Dokumenten, Die Mit Barcodes Versehen Sind
Scannen von Dokumenten, die mit Barcodes versehen sind Einige Dokumente sind mit Barcodenummern versehen. Mit einer Funktion namens »Barcode-Trennzeichen« können Sie Dokumente zur Ablage mit Barcodenummern scannen. 1. Legen Sie die Dokumente zum Scannen in den Papiereinzug. 2. Starten Sie ScanWizard DI eigenständig, indem Sie auf das Programmsymbol auf dem Desktop klicken. - Seite 29 Bleibt »Barcode als Ordner speichern« abgewählt, erkennt das Programm den Barcode im gescannten Dokument und benennt damit das gescannte Dokument. Sie können dem ausgegebenen Dateinamen eine vordefinierte Vorsilbe und/oder Seriennummer hinzufügen, um Dokumente zu unterscheiden, in denen sich derselbe Barcode befindet. Barcode-Nummer verwendet als Dateiordnername Barcode-Nummer verwendet...
- Seite 30 Werkzeug Rahmen wählen Scanrahmen (mit gepunkteten Scaneinstellungen Linien umrandet, mit »Hauptscan« bezeichnet) Werkzeug Bildtyp Barcode-Rahmen Barcode-Trennzeichen Barcode-Rahmen (mit gepunkteten Linien umrandet, mit »BarCode« bezeichnet) ArtixScan 1200DF Benutzerhandbuch...
-
Seite 31: Gescannte Dokumente Handhaben
Gescannte Dokumente handhaben Je nach Bedarf können Sie die von Ihnen gescannten Dokumente auf folgende Weise speichern: Für Archivierung scannen Mit der Archivierungsfunktion scannt der Scanner Dokumente zwecks Aufbewahrung. Eine »Bildaufzeichnung« kann z.B. von einem mehrseitigen, juristischen Dokument oder von anderen wichtigen Dokumenten, z.B. Geburtsurkunde, Steuerunterlagen, erstellt werden. - Seite 32 Wählen Sie die Option Autom. Dateiname an, um den Standardsystemdateinamen und seine Nummer zu verwenden. Oder lassen Sie die Option leer, woraufhin Autom. Dateiname deaktiviert wird. Wählen Sie »Mehrere Dateien als eine einzige Datei speichern« an, um alle Bildscans ggf. in einer Datei zu speichern. Scannen Sie Dokumente mit dem ADF und aktivieren Sie die Option »Mehrere Dateien als eine einzige Datei speichern«, können Sie festlegen, wieviele Bilder Sie nach dem Scan in einer einzelnen Datei...
- Seite 33 Ist die Funktion Barcode-Trennzeichen angewählt, sollte der Dialog »Scanziel: Speichern unter« wie nachstehend aussehen. Die Option »Autom. Dateiname« wird durch »Barcode als Ordner speichern« ersetzt. Barcode als Ordner speichern: Ist »Barcode als Ordner speichern« angewählt, wird der Wert des gescannten Barcodes gespeichert und als Dateiordner verwendet. Ansonsten wird der Wert des gescannten Barcodes gespeichert und als Dateiname verwendet.
-
Seite 34: Für Ocr Scannen
Für OCR scannen Mit der OCR-Funktion (optische Zeichenerkennung) wandelt der Scanner gescannte Dokumente zu Text um, der sich mit einer Textverarbeitung bearbeiten lässt. 1. Legen Sie die Textvorlagen zum Scannen in den ADF-Papiereinzug. 2. Starten Sie ScanWizard DI im eigenständigen Modus, indem Sie auf das Programmsymbol auf dem Desktop klicken. -
Seite 35: Für Pdf Scannen
Für PDF scannen Der Scanner kann mühelos jedes Papierdokument in ein Bild umwandeln und es als Adobe-PDF- (Portable Document Format) Datei speichern, um es mit der Adobe Acrobat-Software anzuzeigen. Er bietet auch unterschiedliche Komprimierungsgrade für eine umfassende Kontrolle über die Dateigrößen und die Bildqualität. -
Seite 36: Für E-Mail Scannen
Für E-Mail scannen Mit der E-Mailfunktion kann der Scanner in einem einfachen Schritt gescannte Bilder speichern und Ihrem bevorzugten E-Mailprogramm zusenden. Auf diese Weise geben Sie Ihre Scanergebnisse für Andere schnell und problemlos frei. 1. Legen Sie die Dokumente zum Scannen in den Papiereinzug. 2. -
Seite 37: Für Kopiervorgänge Scannen
Für Kopiervorgänge scannen Mit der Kopierfunktion kann der Scanner wie ein Kopierer mit dem Drucker arbeiten, Dokumente werden ohne Unterbrechung nacheinander gedruckt. Ihr Scanner und der Drucker werden dadurch zu einer bequemen Kopierstation. 1. Legen Sie die Dokumente zum Scannen in den ADF-Papiereinzug. 2. -
Seite 38: Funktionstasten Anpassen
Funktionstasten anpassen Der ArtixScan 1200DF besitzt programmierbare Funktionstasten (F1, F2 fünf und F3) zur Automatisierung vieler vordefinierter Vorgänge, z.B. Scannen zur Datei, Senden eines Bildes zum Drucker, Scannen für OCR, etc. Mit dem Befehl »Einstellungen in Funktionstaste speichern«, unten erklärt, werden diese Vorgänge definiert. - Seite 39 4. Legen Sie im Dialogfeld Ihre Einstellungen für die zu definierende Taste fest (F1, F2 oder F3). Wählen Sie F1, F2 oder F3 (z.B. F1) für Definition mit den Taste- Optionen. Geben Sie Ihre Zeichenfolge für die gewählte Funktionstaste in das Feld Aufschrift ein.
-
Seite 40: Pflege Und Reinigung
Pflege und Reinigung Damit der ArtixScan DI 2010 immer optimal funktioniert, müssen mehrere wichtige Teile des Scanners regelmäßig gereinigt werden. Das Scannerglas reinigen • Heben Sie den Automatischen Blatteinzug hoch. Wischen Sie die Glasfläche auf dem Scanbett mit einem weichen, nicht kratzenden, fusselfreien Tuch ab. •... -
Seite 41: Die Rollen Reinigen
Die Rollen reinigen Nach längerem Gebrauch des ADF hat sich Tinte oder anderer Schmutz auf seinen Einzugsrollen angesammelt, der die Rollwirkung beeinträchtigt. Reinigen Sie die Rollen regelmäßig, um ihre Leistung zu erhalten. • Heben Sie den ADF hoch und öffnen Sie die Abdeckung des Scansensorbereichs auf der ADF-Unterseite. -
Seite 42: Wartung
Wartung Das Gummipad im Automatischen Blatteinzug dient zum gleichmäßigen Einzug von Dokumenten. Nach dem Scannen von ca. 10.000 Blättern mit dem ADF könnte sich das Gummipad abgenutzt haben und u.U. werden gleich zwei Blätter eingezogen. Prüfen Sie in diesem Fall das Gummipad und ersetzen Sie es ggf. mit einem neuen Pad;... -
Seite 43: Anhang
Anhang Papierstaus beheben Ohrmuschelhebel 1. Öffnen Sie die ADF-Abdeckung, indem Sie die zwei Ohrmuschelhebel an beiden Seiten hochziehen. 2. Ist der Deckel ganz geöffnet, ziehen Sie das gestaute Papier aus dem Blatteinzug heraus. Ist das Papier im ersten Abschnitt (Papiereinzugsrollen) gestaut, ziehen Sie das Papier nach vorne. -
Seite 44: Fehlerbehebung
Fehlerbehebung Die LED vorne am Scanner zeigt seinen Status an. Bereit zum Scannen. Blinkt Aufwärm- oder Scanvorgang. Scanner ist aus. Durchlaufen Sie zuerst die im Abschnitt »Erstmalige Einrichtung« dieses Handbuchs beschriebenen Schritte 1 bis 4 (Auspacken, Installieren, Entriegeln, Anschließen). Ist Ihr Problem hier aufgelistet, führen Sie den Lösungsvorschlag aus. -
Seite 45: Technische Daten
Technische Daten Hochgeschwindigkeits-Flachbett-Farbscanner mit ADF Scanmodi Farbe, Graustufe und Schwarzweiß in einem Scandurchgang Eingang: 48-Bit-Farbeingabe (ca. 281 Billionen Farben) 16-Bit-Graustufe (ca. 65,536 Grauabstufungen) Ausgang: 24-Bit-Farbeingabe (ca. 16 million Farben) 8-Bit-Graustufe (ca. 256 Grauabstufungen) Auflösung (Optisch) Flachbett: 1200 dpi x 2400 dpi ADF: 1200 dpi x 2400dpi Geschwindigkeiten 20 ppm bei 200 dpi, A4/Zeichnung... - Seite 46 ArtixScan 1200DF Benutzerhandbuch...
