- Seite 1 Benutzerhandbuch BCD-1100 Serie Kundendisplay Rev. 1.01 http://www.bixolon.com...
-
Seite 2: Sicherheitsmaßnahmen
BCD-1100 ■ Sicherheitsmaßnahmen Beachten Sie bitte folgende Sicherheitsregeln bei der Benutzung dieses Geräts, um Gefahren und Materialschäden zu vermeiden. WARNUNG & VORSICHT Die Missachtung folgender Anweisungen kann zu ernsthaften Verletzungen oder zum Tod führen. Die Missachtung folgender Anweisungen kann leichte Verletzungen oder Geräteschäden verursachen. -
Seite 3: Inhaltsverzeichnis
BCD-1100 ■ Inhalt 1. Vollständige Produktkonfiguration ................4 2. Entpacken........................5 2-1 Typ BCD-1100DN...................... 5 2-2 Typ BCD-1100D ......................5 2-3 Typ BCD-1100W......................6 2-4 Typ BCD-1100WN ..................... 6 3. Connection Typ......................7 4. Grösse ........................... 8 4-1 Typ Desk Top ......................8 4-2 Typ Wand Montage .................... -
Seite 4: Vollständige Produktkonfiguration

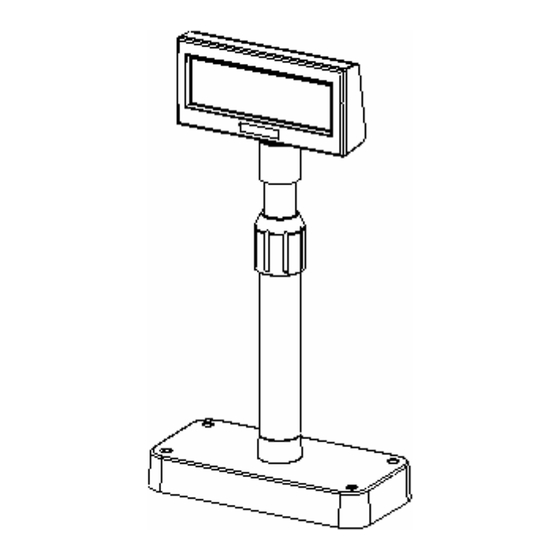

BCD-1100 1. Vollständige Produktkonfiguration Zu den angebotenen Displaytypen gehören: - DESKTOP-TYP (BCD-1100D) - FIXER DESKTOP-TYP (BCD-1100DN) - WANDMONTAGETYPEN (BCD-1100W/WN) BCD-1100DN BCD-1100D BCD-1100WN BCD-1100W ※ HINWEISE Für die Befestigung an der Wand und auf dem Tisch einen elektrischen Schraubenzieher verwenden. Rev. 1.01... -
Seite 5: Entpacken
BCD-1100 2. Entpacken 2-1 Typ BCD-1100DN Displayset Handbuch Installations-CD Schrauben (M3*10) Gewinde 2-2 Typ BCD-1100D Displayset Handbuch Installations-CD Rev. 1.01 - 5 -... -
Seite 6: Typ Bcd-1100W
BCD-1100 2-3 Typ BCD-1100W Displayset Handbuch Installations-CD Schrauben (M3*10) Gewinde 2-4 Typ BCD-1100WN Displayset Handbuch Installations-CD Schrauben (M3*10) Gewinde Rev. 1.01 - 6 -... -
Seite 7: Connection Typ
BCD-1100 3. Connection Typ SCHRITT1. Schließen Sie das Monitorkabel über eine USB-Schnittstelle an den Computeran. SCHRITT2. Nach Einschalten des Computers und des Netzteils wird die neue Hardware, die über die USB-Schnittstelle an den Computer angeschlossen wurde, automatisch erkannt. SCHRITT3. Installieren Sie den USB Virtual COM-Treiber. -
Seite 8: Grösse
BCD-1100 4. Grösse 4-1 Typ Desk Top 4-2 Typ Wand Montage 4-3 Etc. Rev. 1.01 - 8 -... -
Seite 9: Funktion
BCD-1100 5. Funktion 5-1 Drehung Dieses Produkt erlaubt eine Rotation in jede vom Benutzer gewünschte Stellung. Halten Sie sich bitte an folgende Anweisungen während der Installation, um mögliche Produktschäden und/oder Fehlfunktionen zu vermeiden. Nach der Montage führen Sie untenstehende Schritte aus, um das DISPLAY in die gewünschte Position zu bringen. -
Seite 10: Abwinklung
BCD-1100 5-2 Abwinklung Dieses Produkt erlaubt die Abwinklung des Displays in jede vom Benutzer gewünschte Stellung. Halten Sie sich bitte an folgende Anweisungen während der Installation, um mögliche Produktschäden und/oder Fehlfunktionen zu vermeiden. Abwinklung : Das Display kann nach links oder rechts der Mittellinie in 13°... -
Seite 11: Schalter
BCD-1100 6. Schalter 6-1 Display Schalter 6-1-1 Ausstattung : Ein Display Schalter befindet sich unten am Display. 6-1-2 Funktion : Schaltet die Stromversorgung ein/aus. 6-2 DIP Schalter 6-2-1 Ausstattung : Zwei DIP Schalter befinden sich am hinteren Teil des Displays. -
Seite 12: Speicher-Schalter
BCD-1100 6-3 Speicher-Schalter Die unten angegebenen Einstellungen (ausgenommen der DIP-Schaltereinstellungen) können über die Software geändert werden. Diese Einstellungen werden nach dem Einschalten übernommen und über den Initialisierungsbefehl ausgeführt. Speicher- Zu setzender Zu setzender Funktion Standard Schalter Inhalt Bereich Auswahl Seite 0... -
Seite 13: Usb Virtual Com Installation
BCD-1100 7. USB Virtual COM Installation Ein PC benötigt eine Softwareinstallation beim Erkennen neuer Hardware am USB Port. Zunächst, verbinden Sie den BDC-1100DU/WU (USB) mit dem PC USB Port, installieren Sie die Software und stellen Sie die untenstehenden Bedingungen wie folgt ein. - Seite 14 BCD-1100 4) Die Mitteilung - Found New Hardware - erscheint wieder unten rechts am PC (USB Serial Port). 5) Wiederholen Sie die Schritte 1) bis 3) des Found New Hardware Wizards. Es wird zweimal installiert. 6) Öffnen Sie den Device Manager (Start > Control Panel > System > Hardware > Device Manager) Rev.
- Seite 15 BCD-1100 7) Wählen Sie USB Serial Port(COM x) und klicken Sie auf die rechte Maustaste. Wählen Sie dann Properties. COM Port ist automatisch nummeriert und abhängig von PC Port Belegungsbedingungen. 8) Stellen Sie Serienkommunikationsbedingungen ein und wählen Sie Advanced. Voreingestellte Serienbedingungen sind 9600 bps, 8 data bit, none parity, hardware flow control.
- Seite 16 BCD-1100 9) Setzen Sie Haken in die Kästchen Serial Enumerator und Serial Printer. Dann wählen Sie OK. Jetzt ist der Virtual COM Treiber erfolgreich installiert worden. (Windows 98 verfügt nicht über die Kästchen Serial Enumerator und Serial Printer) Rev. 1.01...
-
Seite 17: Anhang
• Nordamerika: FCC Part 15 Subpart B • Sicherheitsstandards: UL 60950-1, CB-Scheme:IEC60950-1: 2001 WARNUNG Die Verwendung eines nicht geschützten Schnittstellenkabels mit diesem Kundendisplay verstößt gegen die EMV-Richtlinien. Es sind nur die von BIXOLON genehmigten Kabel zu verwenden. 2) CE-Kennzeichnung • EMV-Richtlinie 89/336/EEC... -
Seite 18: Etikettarten
Lieferanten fragen und die Bedingungen ihres Kaufvertrags prüfen. Dieses Gerät sollte nicht zusammen mit sonstigem kommerziellen Abfall entsorgt werden. 8-3 Etikettarten Die bei diesem Drucker verwendeten Etikettarten sind: • BIXOLON-Logo-Etiketten: PET • Bemessungsetiketten: PP • Weitere Etiketten: PET Rev. 1.01...
