TAC V-88 Bedienungsanleitung Seite 16

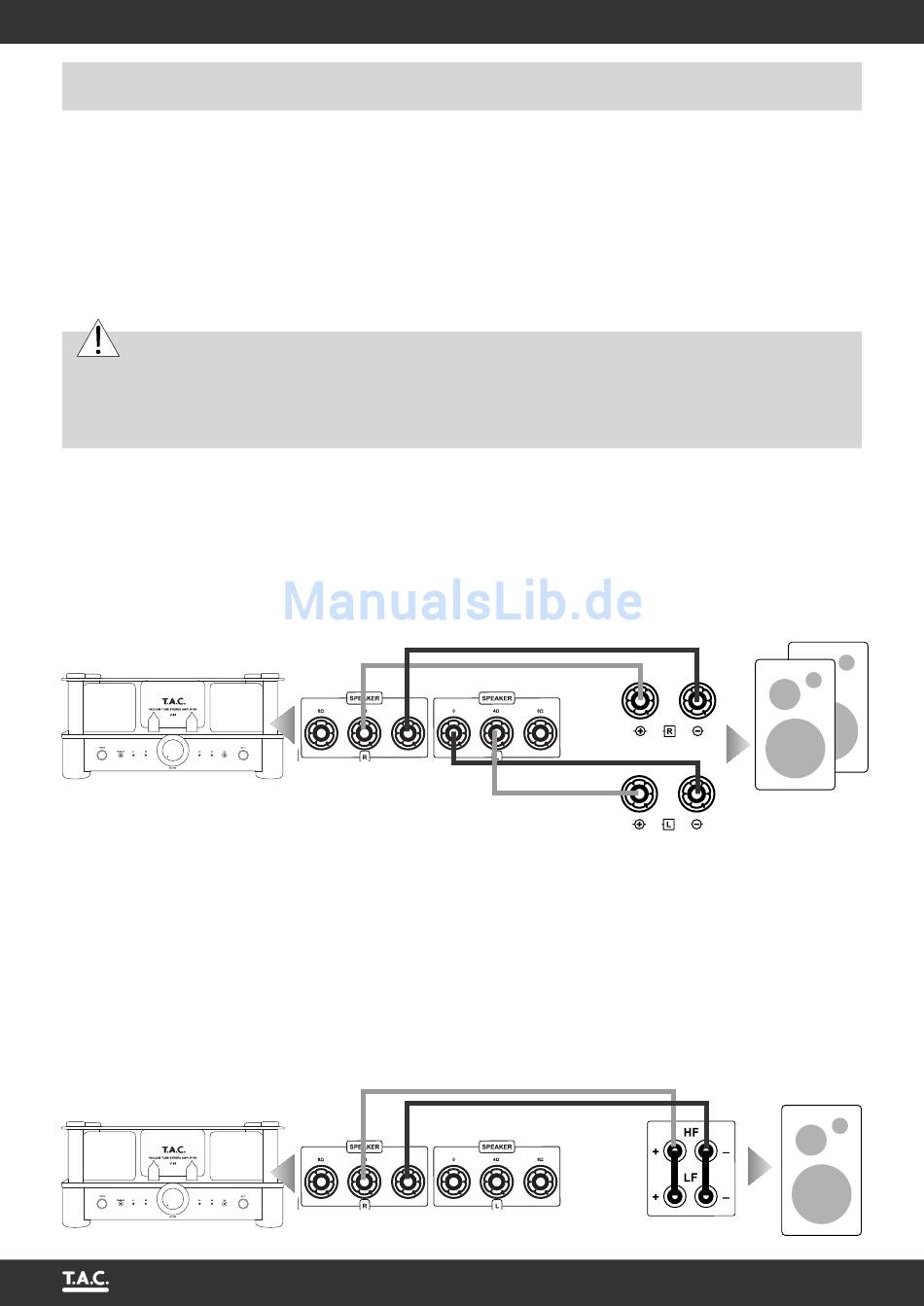

An den Verstärker V-88 kann ein Lautsprecherpaar angeschlossen werden. Für jeden Lautsprecher finden
Sie an der Geräterückseite ein Anschlussfeld mit der Beschriftung „R" oder „L" (welche anzeigt, zu wel-
cher Seite, rechts oder links, es gehört) und drei Lautsprecherklemmen. Von diesen drei Klemmen werden
nur zwei benötigt. Die mit „0" beschriftete Klemme entspricht dabei dem bei Verstärkern/Lautsprechern
üblicherweise mit „–" beschrifteten Anschluss (negative Polarität). Von den beiden anderen Klemmen ist
nur diejenige zur Nennimpedanz Ihrer Lautsprecher passende („4Ω" oder „8Ω") notwendig.
Achtung:
Ermitteln Sie unbedingt VOR dem Anschließen der Lautsprecher deren Nennimpedanz. Ziehen Sie die
Bedienungsanleitung der Lautsprecher oder Ihren Fachhändler zu Rate.
Der Verstärker darf ohne angeschlossene Lautsprecher nicht eingeschaltet werden!
Die beiden ausgewählten Klemmen werden mit einer Seite eines Lautsprecherkabels verbunden: die mit
„0" markierte Klemme am Verstärker muss zum mit „–" markierten Anschluss des Lautsprechers führen, die
mit „4Ω" ODER die mit „8Ω" markierte Klemme am Verstärker (je nach zuvor bestimmter Nennimpedanz
des Lautsprechers) muss zum mit „+" markierten Anschluss des Lautsprechers führen. Am Lautsprecher gibt
es ähnliche Anschlüsse. Hier ist markiert, welcher Anschluss zu welchem Pol (+ oder –) gehört. Hier wird
das andere Ende des dem Lautsprecher zugeordneten Lautsprecherkabels angeschlossen.
V-88
Bei Lautsprechern mit Doppelanschluss (vier Lautsprecherklemmen) müssen die (meist mit den
Lautsprechern gelieferten) Kontaktbrücken (meist kleine Metallplättchen oder kurze Kabelstückchen)
jeweils zwischen den beiden Klemmen gleicher Polung (z.B. beide mit „+" beschriftete Klemmen) ange-
bracht werden. Der mit „4Ω" ODER „8Ω" und „R" markierte Anschluss des Verstärkers wird dann mit
einem der mit „+" markierten, gebrückten Anschlüsse des rechten Lautsprechers verbunden. Der mit „0"
und „R" markierte Anschluss des Verstärkers wird mit einem der mit „–" markierten, gebrückten Anschlüsse
des rechten Lautsprechers verbunden. Für das Lautsprecherkabel zwischen den Anschlüssen des linken
Lautsprechers ist die entsprechende Zuordnung zu wählen.
V-88
16
tube·amp·company
ANSCHLUSS DER LAUTSPRECHER
Lautsprecherkabel
Lautsprecherkabel
rechter bzw. linker
Lautsprecher
Lautsprecher
