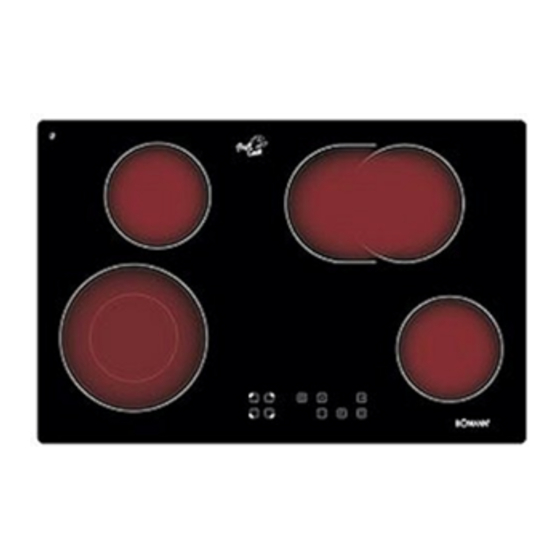

ELEKTRISCHES GLASKERAMIK-KOCHFELD
BEDIENUNGS- UND
INSTALLATIONSANLEITUNG
EBK 953
Für künftige Referenzen beachten Sie bitte folgende Informationen
welches Sie am Geräteschild finden und das Kaufdatum welches Sie
auf der Rechnung finden:
Modellnummer
...................................
Seriennummer
.......................................................
Kaufdatum
.......................................................
1
Händler
.......................................................
Werbung
Verwandte Anleitungen für BOMANN EBK 953
Inhaltszusammenfassung für BOMANN EBK 953
- Seite 1 ELEKTRISCHES GLASKERAMIK-KOCHFELD BEDIENUNGS- UND INSTALLATIONSANLEITUNG EBK 953 Für künftige Referenzen beachten Sie bitte folgende Informationen welches Sie am Geräteschild finden und das Kaufdatum welches Sie auf der Rechnung finden: Modellnummer …………………………….. Seriennummer ………………………………………………. Kaufdatum ………………………………………………. Händler ………………………………....
-
Seite 2: Allgemeine Hinweise / Sicherheitshinweise
ALLGEMEINE HINWEISE / SICHERHEITSHINWEISE Der Einbau und der elektrische Anschluss des Gerätes muss von einer Elektrofachkraft durchgeführt werden. Die Spannungsangaben auf dem Typenschild (230/400V 3N 50/60Hz) müssen mit der Netzspannung übereinstimmen, an die das Gerät angeschlossen wird. Lesen Sie vor dem ersten Benutzen diese Bedienungsanleitung aufmerksam durch. Achtung! Während des Gebrauchs werden die Oberflächen der Kochzonen sehr heiß. - Seite 3 MONTAGEANLEITUNG - TECHNISCHE DATEN MODELL EBK 953 Spannung 230V Strom 32 A Hi-light-Platte 1200W Hi-light-Platte 2200/750W Hi-light-Platte 2400/1500W Höchstleistung W 7.0kW 1. Montage (Abb. 1) Eingriffe, die aufgrund durch einen falschen Einbau notwendig sind und beim Hersteller angefordert werden, sind nicht durch Garantie/Gewährleistung abgedeckt.
- Seite 4 BEDIENUNGSANLEITUNG Wichtig: Vor dem ersten Kochen muss das Kochfeld gereinigt werden, danach alle Heizelemente nacheinander und ohne Topf fünf Minuten lang auf Höchsttemperatur einschalten. Auf diese Weise verschwindet der “Geruch nach neu” und die Feuchtigkeit, die sich auf den Kochplatten angesammelt hat, verdampft, was unter anderem auch notwendig ist, damit die elektronischen Instrumente bestens funktionieren.
- Seite 5 3. Zweikreis-Kochzonen (Abb. 12) Einige Kochzonen können mit einem zweiten Kreis ausgestattet sein: die Zone kann zum Beispiel aus einem Zentralkreis und einem Außenkreis bestehen. Damit sich die geheizte Zone dem benutzten Topf anpassen kann, ist es möglich, nur den Zentralkreis (Abb. 4) oder beide Kreise (Abb. 5) einzuschalten. Einschalten einer Zweikreiszone (Abb.
-
Seite 6: Reinigung Und Pflege
Änderung der Leistungsstufe während der Ankochautomatik (Abb. 16) 1. Die gewünschte Kochzone muss aktiviert sein. Der Dezimalpunkt (13) der jeweiligen Zone muss leuchten. 2. Die Stufe mit den Tasten “+” und “-“ ändern. Wird die Stufe erhöht, so wird die neue Vorwärmzeit unter Berücksichtigung der Vorwärmzeit berechnet, die bei der vorherigen Einstellung bereits abgelaufen ist. -
Seite 7: Technischer Kundendienst
Das Kochfeld muss nach jedem Gebrauch gereinigt werden; vor der Reinigung warten, dass es abkühlt. Auch die kleinsten Reste würden beim nächsten Gebrauch verkohlen. Verwenden Sie nur die empfohlenen Reinigungsmittel. Stahlwolle, schleifende Schwämme und Pulver können Kratzer verursachen. Backofen- Reinigungsmittel sind zur Reinigung ungeeignet, da sie korrosiv sind. Wenig Schmutz kann mit einem feuchten Tuch oder mit Soda entfernt werden. - Seite 8 BOMANN GARANTIEBEDINGUNGEN FÜR ELEKTRO–HAUSHALTS–GERÄTE Dieses Gerät wurde nach modernsten Methoden hergestellt und geprüft. Der Hersteller leistet für einwandfreies Material und fehlerfreie Fertigung eine Gewährleistung (Garantie) innerhalb von 24 Monaten, bei gewerblicher Nutzung von 6 Monaten, gerechnet vom Tage des Kaufes, zu nachfolgenden Bedingungen: Bis zum Ablauf der gesamten Garantiezeit von 24 Monaten bzw.
- Seite 9 Abb.1 ……………………………………………………………………………………………………………………………………... Abb.2 Befestigungs (D)Befestigung am Möbel Schraube bügel …………………………………………………………………………………………………………………………………….... Abb.3 (D)Anbringen der Dichtung ........................................ Abb.5 (D) Elektrischer Anschluss …………………………………………………………………………………………………………………………………....Abb.6 (D) Beschreibung der Schaltvorrichtungen...
- Seite 10 …………………………………………………………………………………………………………………………………....Abb.7 (D) Ein- und Ausschalten ………………………………………………………………………………………………………………………………………..Abb.8 (D) Einschalten der Kochzone ………………………………………………………………………………………………………………………………………..Abb.9. (D) Ausschalten der Kochzone ………………………………………………………………………………………………………………………………………..Abb.10 (D) Restwärmeanzeige ………………………………………………………………………………………………………………………………………..Abb.11 (D) Ausschalten des Kochfelds ………………………………………………………………………………………………………………………………....Abb.12 (D) Zweikreis-Kochzonen ………………………………………………………………………………………………………………………………....
- Seite 11 Abb.13 (D) Einschalten einer Zweikreiszone ………………………………………………………………………………………………………………………………....Abb.14 (D) Kindersicherung ………………………………………………………………………………………………………………………………....Abb.15 (D) Aktivierung der Ankochautomatik ………………………………………………………………………………………………………………………………....Abb.16 (D) Änderung der Leistungsstufe während der Ankochautomatik...
