- Seite 1 GEFRIERSCHRANK Bedienungsanleitung OFZ 250 A2 52077815...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Bestimmungsgemäßer Gebrauch ............2 SICHERHEIT ....................3 Begriffserklärung..................3 Sicherheitshinweise ..................3 Aufstellen und Anschließen des Gerätes .............5 LIEFERUMFANG ..................7 GERÄTEÜBERSICHT ................7 Wechsel des Türanschlags ................8 BEDIENUNG DES GERÄTES ..............11 Temperaturregelung .................. 11 Inbetriebnahme ..................12 Zubehör ..................... 13 Eisschale ........................13 Plastikschaber ......................13 GEFRIEREN VON LEBENSMITTELN ............. -
Seite 3: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch Das Gerät ist geeignet, um frische Lebensmittel zu kühlen. Das Gerät OFZ 250 A2 ist zusätzlich dazu geeignet, frische Lebensmittel und handelsübliche Tiefkühlkost einzulagern, zum Tiefgefrieren frischer, zimmerwarmer Lebensmittel sowie zur Eisbereitung. Das Gerät ist nur zur Verwendung im privaten Haushalt bestimmt. Es ist nicht für den gewerblichen Einsatz bestimmt. -
Seite 4: Sicherheit
SICHERHEIT Begriffserklärung Folgende Signalbegriffe finden Sie in dieser Anleitung: Gefahr! Hohes Risiko. Missachtung der Warnung kann Schaden für Leib und Leben verursachen. Achtung! Mittleres Risiko. Missachtung der Warnung kann einen Sachschaden verursachen. Wichtig! Geringes Risiko. Sachverhalte, die im Umgang mit dem Gerät beachtet werden sollten. - Seite 5 Sollten Sie einen Transportschaden oder andere sichtbare Schäden feststellen, benachrichtigen Sie bitte sofort unseren Kundendienst. Die Instandsetzung des Gerätes darf nur von einem autorisierten Fachbetrieb vorgenommen werden. Dabei dürfen nur Teile verwendet werden, die den ursprünglichen Gerätedaten entsprechen. In diesem Gerät befinden sich elektrische und mechanische Teile, die zum Schutz gegen Gefahrenquellen unerlässlich sind.
-
Seite 6: Aufstellen Und Anschließen Des Gerätes
Verletzungsgefahr! Die Lebensmittel und die Innenwände haben eine sehr tiefe Temperatur. Berühren Sie sie nie mit nassen Händen. Dies kann zu Hautverletzungen führen. Auch bei trockener Haut sind Hautschäden möglich. Verbrennungsgefahr durch Tieftemperaturen. Nehmen Sie deshalb keine Eiswürfel oder Eis am Stiel direkt aus dem Gefrierbereich in den Mund. Verwenden Sie beschädigte Kühlakkus nicht. - Seite 7 • Der Abstand zur Decke muß mind. 15 cm betragen. • Stellen Sie keine schweren oder viele Gegenstände auf das Gerät. • Stellen Sie das Gerät neben einen anderen Kühlschrank oder eine Gefriertruhe, muss zur Vermeidung von Kondensation ein Abstand von 2 cm eingehalten werden. •...
-
Seite 8: Lieferumfang

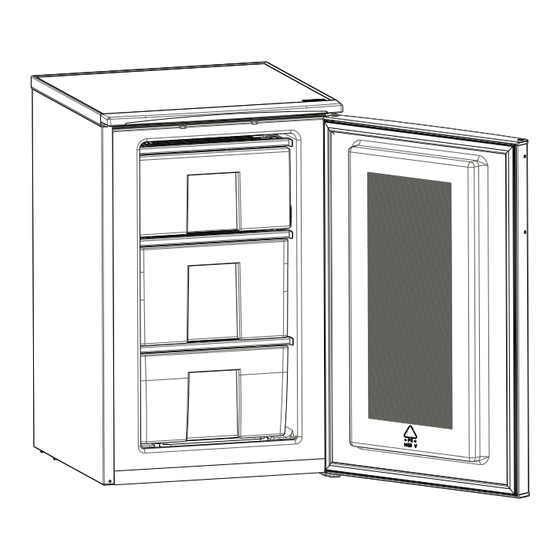

LIEFERUMFANG Lieferumfang Modell Gefrier Eisschale Plastikschaber Gefrierteil Schubladen Garantieunterlagen Gebrauchsanleitung GERÄTEÜBERSICHT 1) THERMOSTATREGLER 5) SCHRAUBFÜSSE 2) GEFRIERRAUMABDECKUNG 6) EISSCHALE 3) SCHNELLGEFRIERFACH (SCHUB) 7) PLASTIKSCHABER 4) GEFRIERRAUM (UNTERES SCHUBFACH) DE -7-... -
Seite 9: Wechsel Des Türanschlags
Wechsel des Türanschlags Schritt-1: Legen Sie das Gerät auf die Demontieren Sie beide Schritt-2: linke Seite. Schraubfüße. Abb. 1 Abb. 2 Schritt-3: LSchrauben Sie beide Nehmen Sie das untere Schritt-4: Schrauben heraus, mit denen Scharnier ab. das untere Scharnier befestigt ist. - Seite 10 Schritt-5: Wenn Sie die Tür Gerät entfernt Schritt-6: Schrauben Sie den Stift am haben, schrauben Sie den Stift linken oberen Scharnier wieder am rechten oberen Scharnier ein. heraus. Abb. 5 Abb. 6 Schritt-7: Setzen Sie die Scharnierhülse Schrauben Sie den Stift am Schritt-8: und die Kappe der Hülse wie unteren Scharnier heraus,...
- Seite 11 Schritt-9: Setzen Sie die Tür wieder ein, Schritt-10: Bringen Sie die beiden und schrauben Sie das untere Schraubfüße wieder an. Scharnier mit den beiden Schrauben links wieder fest. Abb. 9 Abb. 10 DE -10-...
-
Seite 12: Bedienung Des Gerätes
BEDIENUNG DES GERÄTES Temperaturregelung Die Temperatur im Geräteinnenraum wird durch einen Thermostaten automatisch konstant gehalten. Die Regelung der Temperatur erfolgt durch einen Drehregler: Drehregler in Position 0 = Gerät ausgeschaltet, keine Kühlung Drehregler in Position 1 = geringste Kühlleistung Drehregler in Position 2 = mittlere (normale) Kühlleistung für die Langzeitlagerung von Lebensmitteln Drehregler in Position 3 = größte Kühlleistung zum Einfrieren frischer Lebensmittel. -
Seite 13: Inbetriebnahme
Inbetriebnahme 1. Schließen Sie den Netzstecker an eine vorschriftsmäßig installierte Steckdose an (220 - 240 V~ 50 Hz, 16 A). 2. Drehen Sie den Temperaturregler auf 2 (empfohlene Einstellung). Das Gerät ist eingeschaltet, der Motor beginnt zu arbeiten, das Kältemittel strömt durch die Rohre und Sie hören ein leichtes "Rauschen". -
Seite 14: Zubehör
Zubehör Eisschale • Eisschale nur zu Dreiviertel mit Wasser füllen und im Gefrierfach gefrieren lassen. • Die Eiswürfel lösen sich aus der Schale durch Verwinden (s.untere Abb.) oder wenn die Eisschale kurze Zeit unter fließendes Wasser gehalten wird. • Eisschale nicht knicken, sie könnte brechen. Plastikschaber Nach einiger Zeit sammeln sich Eisrückstände in Teilen des Gefrierfachs an. -
Seite 15: Tipps Zum Einfrieren
Verletzungsgefahr! Die vereisten Wände des Innenraums (und auch Ihr Gefriergut oder Speiseeis) nie mit nassen Händen berühren. Verletzungsgefahr ist selbst bei trockener Haut gegeben. Ggf. ein trockenes Tuch zum Anfassen des Gefrierguts benutzen. Explosionsgefahr! keinen Fall kohlensäurehaltige Getränke einfrieren. besteht Explosionsgefahr! Tipps zum Einfrieren Das Gefrierfach dient zur langfristigen Aufbewahrung von Lebensmitteln und zur Herstellung... -
Seite 16: Reinigung Und Pflege
• Kaufen Sie keine Tiefkühlkost deren Verpackung feucht und aufgebläht ist. Die Lagerung oder der Transport waren vermutlich unsachgemäß und der Inhalt ist wahrscheinlich verdorben. Hinweis: Ist das Gerät in Betrieb und die Gerätetür wird geöffnet und wieder geschlossen, saugt sich die Dichtung so stark an, dass sich die Tür für kurze Zeit nur schwer öffnen lässt. Das sorgt dafür, dass die Tür stets gut verschlossen ist. -
Seite 17: Türdichtungen Kontrollieren Und Reinigen
5. Lassen Sie die Gerätetür während des Abtauens geöffnet und legen Sie ein Wischtuch vor das Gerät, um austretendes Tauwasser aufzufangen. Die Abtauzeit hängt von der Dicke der Eisschicht ab. Erfahrungsgemäß kann nach ca. 1 Stunde mit dem Reinigen des Gerätes begonnen werden. 6. -
Seite 18: Transport Und Standortänderung
TRANSPORT UND STANDORTÄNDERUNG Transport und Änderung des Standortes • Die Orginalverpackung muss nicht verwendet werden. • Während des Transportes Tür mit einem festen Seil sichern. Die Transportbestimmungen auf dem Welllpappkarton müssen befolgt werden. • Vor Transport alle beweglichen Teile aus dem Gerät entnehmen oder mit Klebstreifen befestigen. - Seite 19 Innentemperatur mit dem Falsche Temperatur Temperaturregler auf eine höhere gewählt. Kühlstufe einstellen. Tür nicht fest verschlossen Siehe „Türdichtungen kontrollieren oder Türdichtung liegt nicht und reinigen“. voll auf. Gerät steht in der Nähe Isolierplatte dazwischen stellen oder einer Wärmequelle. Standort wechseln. Gerät kühlt nicht Speisen wurden nicht Nur abgekühlte Speisen einlegen.
- Seite 20 Wenn Ihr Gerät nicht ordnungsgemäß funktioniert, handelt es sich dabei möglicherweise um eine kleine Störung, die Sie selbst beheben können. Um Geld und Zeit zu sparen, sollten Sie daher die folgenden Punkte überprüfen, bevor Sie einen Elektriker rufen. Wenn das Gerät nicht funktioniert: Prüfen Sie, ob •...
-
Seite 21: Datenblatt Für Kühlgeräte
DATENBLATT FÜR KÜHLGERÄTE Hersteller Gerätetyp Gefrier Modell OFZ 250 A2 Energieeffizienzklasse 1) Energieverbrauch 2) kWh/Jahr Bruttoinhalt Liter Nutzinhalt Liter Nutzinhalt Gefrierbereich Liter Nutzinhalt Kühlbereich Liter Sternkennzeichnung 3) Lagerzeit bei Störung Min. 840 Minuten (-18 C Bis -9 Gefriervermögen kg/24h Klimaklasse 4) T / N (16°C - 43°C) - Seite 22 Sollten es Ihre räumlichen Verhältnisse zulassen, empfehlen wir Ihnen, die Verpackung zumindest während der Garantiezeit aufzubewahren. Sollte das Gerät zur Reparatur eingeschickt oder in eine Reparatur-Annahmestelle gebracht werden müssen, ist das Gerät nur in der Originalverpackung ausreichend geschützt. Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie diese bitte umweltfreundlich.
- Seite 23 Garantie Karte o.k. Produkte Kundendienst-Hotlines Österreich - Kundendienst-Hotline: 0800 - 677099 (Anruf aus dem Festnetz kostenlos - Mobilfunk gegebenenfalls abweichend) Deutschland - Kundendienst-Hotline: 01803 - 654287 (0,09 € / Minute aus dem Festnetz - max. 0,42 € aus den Mobilnetzen) Bitte lesen Sie die umseitigen Garantie bedingungen...
- Seite 24 Garantie Karte o.k. Produkte Für dieses Gerät leisten wir Garantie gemäß nachstehenden Bedingungen: 3. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl 1. Wir beheben unentgeltlich nach Maßgabe unentgeltlich instandgesetzt oder durch der folgenden Bedingungen (Nr. 2 - 6) Män- einwandfreie Teile ersetzt werden.
