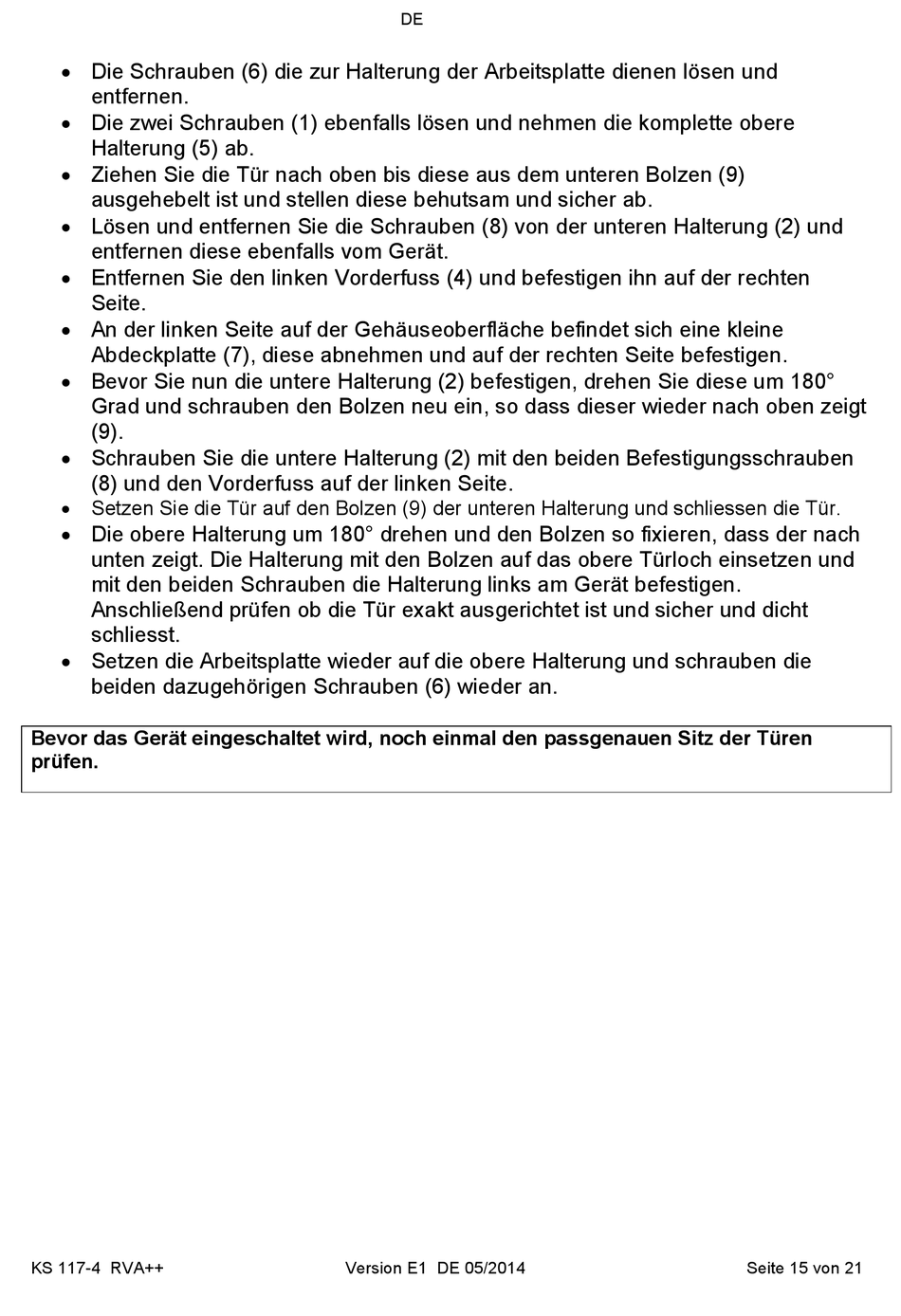

Die Schrauben (6) die zur Halterung der Arbeitsplatte dienen lösen und
entfernen.
Die zwei Schrauben (1) ebenfalls lösen und nehmen die komplette obere
Halterung (5) ab.
Ziehen Sie die Tür nach oben bis diese aus dem unteren Bolzen (9)
ausgehebelt ist und stellen diese behutsam und sicher ab.
Lösen und entfernen Sie die Schrauben (8) von der unteren Halterung (2) und
entfernen diese ebenfalls vom Gerät.
Entfernen Sie den linken Vorderfuss (4) und befestigen ihn auf der rechten
Seite.
An der linken Seite auf der Gehäuseoberfläche befindet sich eine kleine
Abdeckplatte (7), diese abnehmen und auf der rechten Seite befestigen.
Bevor Sie nun die untere Halterung (2) befestigen, drehen Sie diese um 180°
Grad und schrauben den Bolzen neu ein, so dass dieser wieder nach oben zeigt
(9).
Schrauben Sie die untere Halterung (2) mit den beiden Befestigungsschrauben
(8) und den Vorderfuss auf der linken Seite.
Setzen Sie die Tür auf den Bolzen (9) der unteren Halterung und schliessen die Tür.
Die obere Halterung um 180° drehen und den Bolzen so fixieren, dass der nach
unten zeigt. Die Halterung mit den Bolzen auf das obere Türloch einsetzen und
mit den beiden Schrauben die Halterung links am Gerät befestigen.
Anschließend prüfen ob die Tür exakt ausgerichtet ist und sicher und dicht
schliesst.
Setzen die Arbeitsplatte wieder auf die obere Halterung und schrauben die
beiden dazugehörigen Schrauben (6) wieder an.
Bevor das Gerät eingeschaltet wird, noch einmal den passgenauen Sitz der Türen
prüfen.
KS 117-4 RVA++
DE
Version E1 DE 05/2014
Seite 15 von 21
