Türanschlagwechsel
12
VORSICHT
Bevor Sie den Türanschlag wechseln, stellen Sie sicher, dass das Gerät
nicht am STROMNETZ angeschlossen ist und dass Ihnen eine zweite
Hilfsperson zur Verfügung steht, da das Gerät schwer ist und gekippt
werden muss. VERLETZUNGSGEFAHR!
(
Alle Montageteile abbildungsähnlich)
GS18-4A++
DE

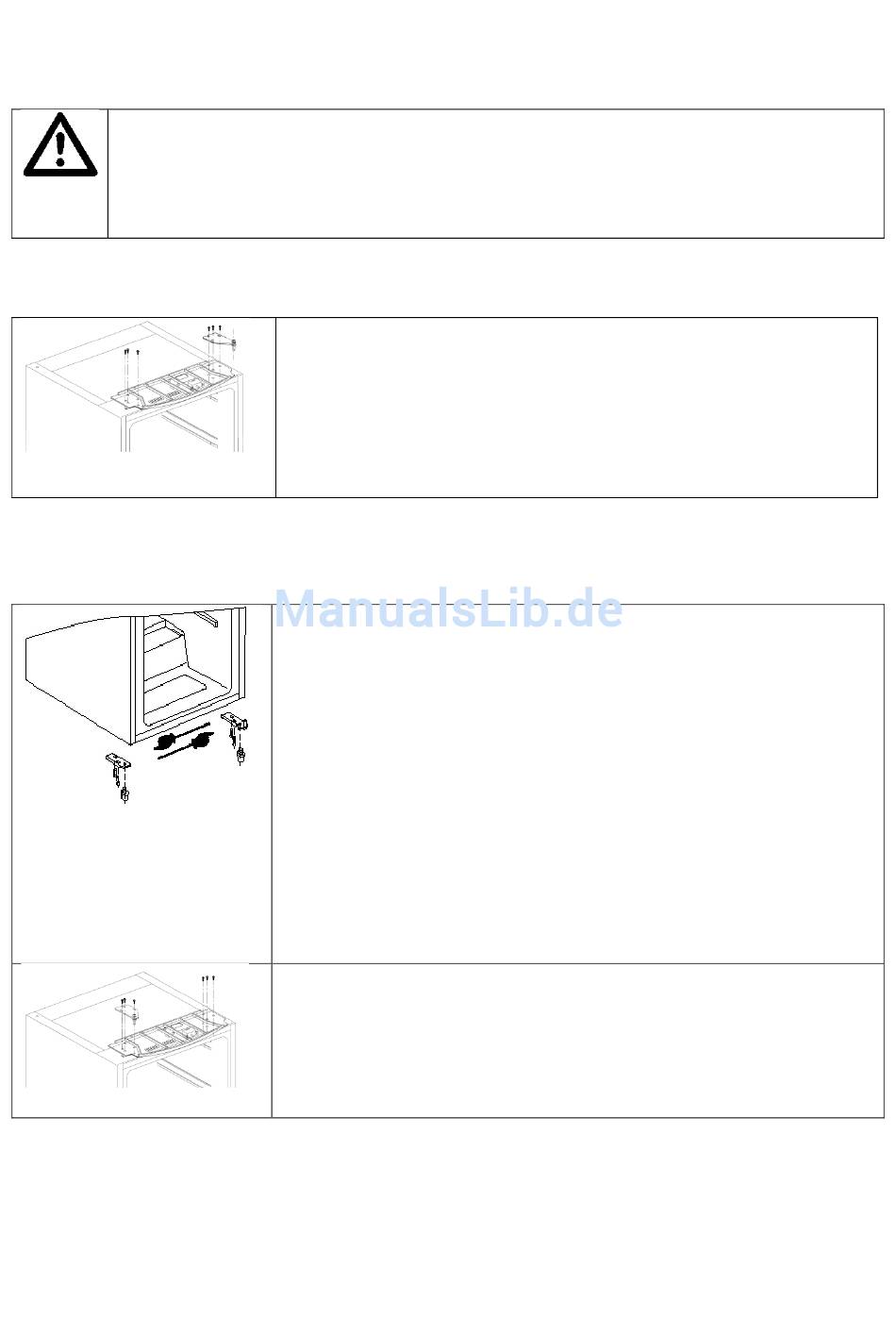

Die 2 Schrauben auf der Rückseite des Gerätes lösen,
dann die Arbeitsplatte nach vorne schieben und entfernen.
Das Gerät leicht nach hinten neigen und sicher abstützen.
Die Schrauben des oberen Türscharniers lösen, und das
Türscharnier entfernen. Gerätetür etwas öffnen und nach
oben abnehmen und sicher abstellen.
Den Standfudd vom Türlager abschrauben, dann das untere
Türlager abschrauben. Den Bolzen aus dem Lager lösen,
indem Sie die Mutter abschrauben und die Unterlegscheibe
entfernen. Dann schrauben Sie von der linken Seite den
Standfuss und die Stabilisierungsplatte ab, drehen die
Stabilisierungsplatte um 180° und bringen diese auf der
rechten Seite mit dem Standfuss wieder an.
Das untere Türlager um 180° drehen, den Bolzen von oben
einsetzen und von unten mit Unterlegschreibe und Mutter
festschrauben. Anschließend den Standfuss fixieren.
Die Gerätetür in den unteren Bolzen einsetzen und
schließen.
Das obere Türscharnier um 180° drehen und auf der
gegenüberliegenden Seite fixieren. Die vordere Kante der
Arbeitsplatte in die Halterung schieben und die Arbeitsplatte
wieder mit den beiden Schrauben befestigen und
anschließend die Abdeckkappen anbringen.
Version E1.2 DE 03/2014
Seite 16 von 22
