Come collegare i dispositivi —Continua

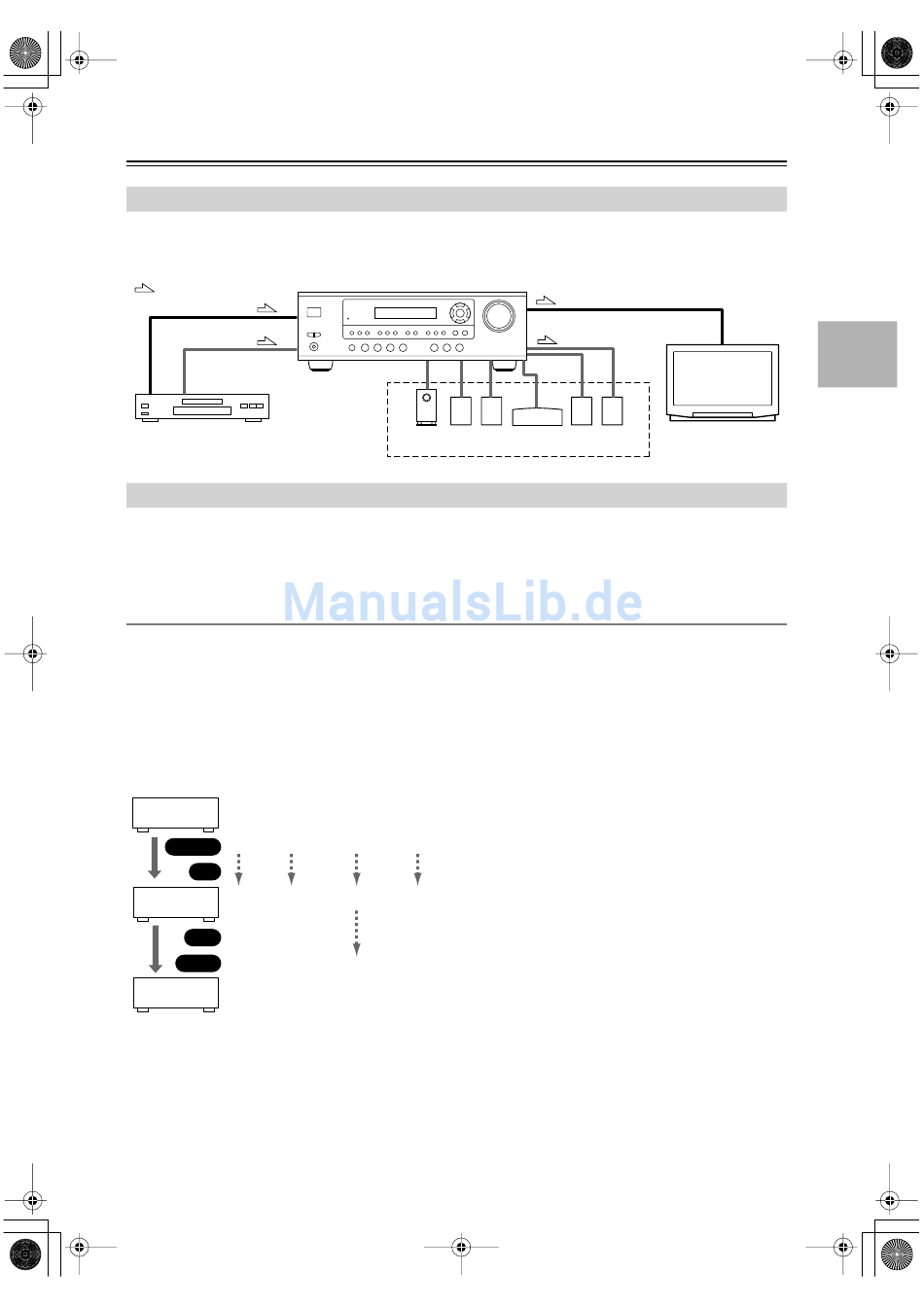

Come collegare sia l'audio che il video
Collegando sia le uscite audio che quelle video del lettore DVD e di altri dispositivi AV al Ricevitore AV, potete sele-
zionare simultaneamente sia l'audio che il video selezionando semplicemente la sorgente di ingresso appropriata sul
Ricevitore AV.
: Flusso del segnale
Video
Audio
Lettore DVD, ecc.

Che collegamenti utilizzare?

Il Ricevitore AV supporta vari formati di collegamento per essere compatibile con un'ampia gamma di apparecchiature
AV. Il formato che scegliete dipende dai formati supportati dagli altri dispositivi. Utilizzate le seguenti sezioni come guida.
Per i dispositivi video, ad esempio un lettore DVD, dovete effettuare due collegamenti: uno per l'audio e uno per il
video.
Formati di connessioni audio
L'apparecchiatura audio può essere collegata all'unità Ricevitore AV utilizzando i seguenti formati di connessioni audio:
analogico, ottico, coassiale e multicanale.
Quando si sceglie un formato di connessione, tenere presente che l'unità Ricevitore AV non esegue la conversione tra i
formati, come viene mostrato sotto.
Ad esempio, i segnali audio connessi all'ingresso digitale OPTICAL o COAXIAL non sono in uscita dai connettori
analogici TAPE OUT, così se ad esempio si desidera registrare dal vostro lettore CD, in aggiunta al collegamento
all'ingresso digitale, si deve collegarlo anche ai connettori analogici CD IN.
Diagramma degli ingressi/uscite audio per la registrazione
Lettore CD,
ecc.
Ottico
Output
IN
Ricevitore
Ottico
AV
OUT
Input
Registratore a
cassette, ecc.
Altoparlanti (per informazioni sui collega-
menti si veda pagina 18)
Coassiale Analogico Multicanale
Multicanale
Analogico
Coassiale
Analog
Video
Audio
TV, proiet-
tore, ecc.
