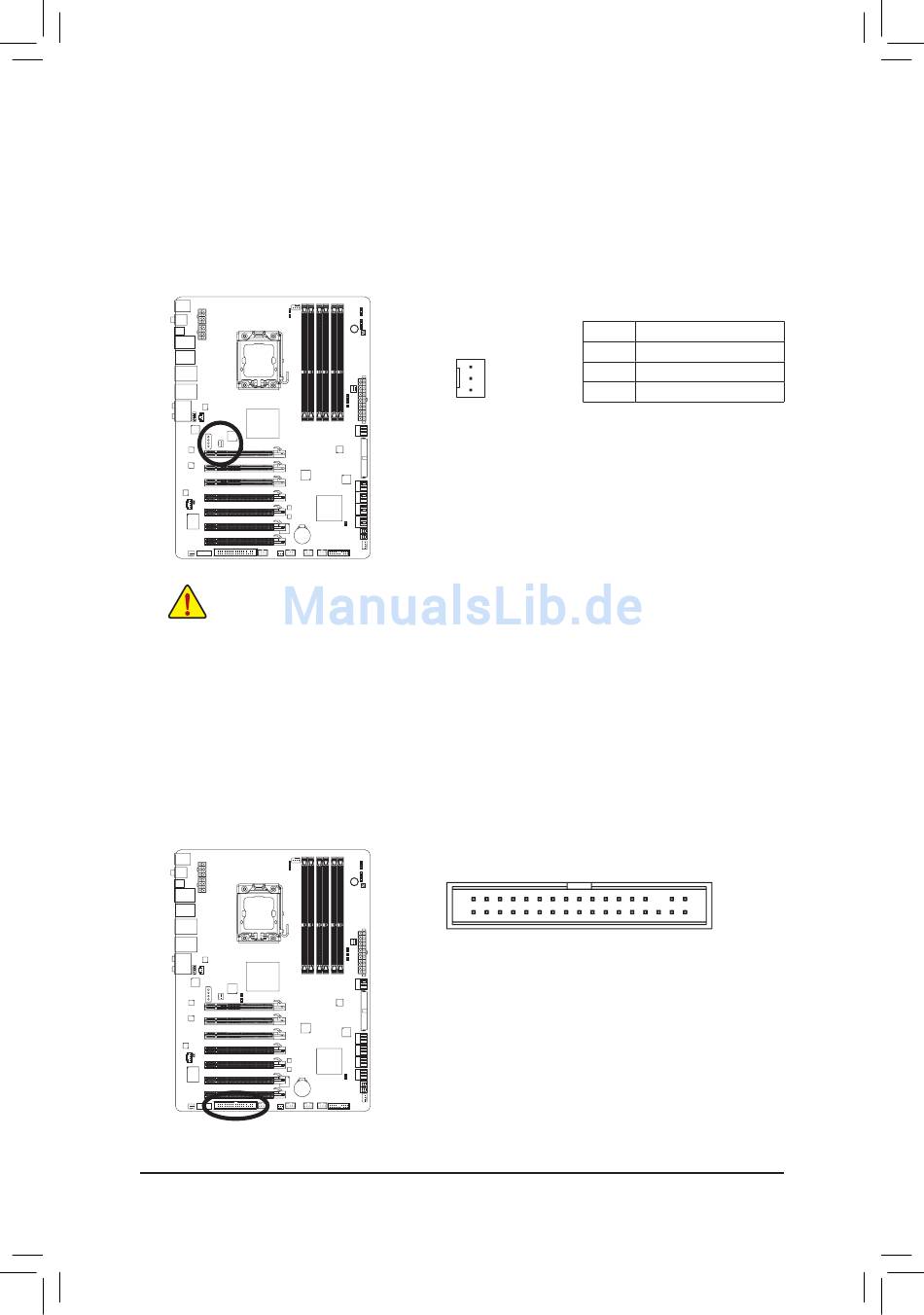

7) NB_FAN (North Bridge-Lüfterstiftleiste)
Schließen Sie das North Bridge-Lüfterkabel an diese Stiftleiste an. Die Lüfterstiftleisten sind so
ausgelegt, dass sie sich missbrauchsicher einfügen lassen. Achten Sie beim Anschluss eines
Lüfterkabels darauf, dass es richtig ausgerichtet angeschlossen wird. Die meisten Lüfter sind mit farblich
gekennzeichneten Netzanschlussdrähten versehen. Ein roter Netzanschlussdraht steht für eine positive
Verbindung und benötigt eine Spannung von +12 Volt. Bei dem schwarzen Anschlussdraht handelt es
sich um den Schutzleiterdraht.
Vergessen Sie nicht, die Lüfterkabel mit den Lüfterstiftleisten zu verbinden, um Ihre North
•
Bridge vor Überhitzung zu schützen. Eine Überhitzung kann die North Bridge beschädigen.
Diese Lüfterstiftleisten sind keine Konfigurationsjumper. Setzen Sie keine Jumper-Kappen auf
•
die Stiftleisten.
8) FDD (Floppy Disk Drive Connector)
Dieser Anschluss nimmt ein Diskettenlaufwerk auf. Dieser Anschluss unterstützt
360KB, 720KB, 1,2MB, 1,44MB und 2,88MB Diskettenlaufwerke. Suchen Sie den Pol 1 an dem
Anschluss sowie an dem Diskettenlaufwerkkabel, bevor Sie ein Diskettenlaufwerk anschließen. Der Pol 1
des Kabels wird in der Regel mit einem Streifen in einer anderen Farbe gekennzeichnet. Bitte wenden Sie
sich an Ihren Händler, wenn Sie ein optionales Diskettenlaufwerkkabel erwerben möchten.
Pol-Nr.
1
1
2
3
33
34
- 25 -
25 - -
Funktion
Erde
+12V
NC
1
2
Hardwareinstallation
