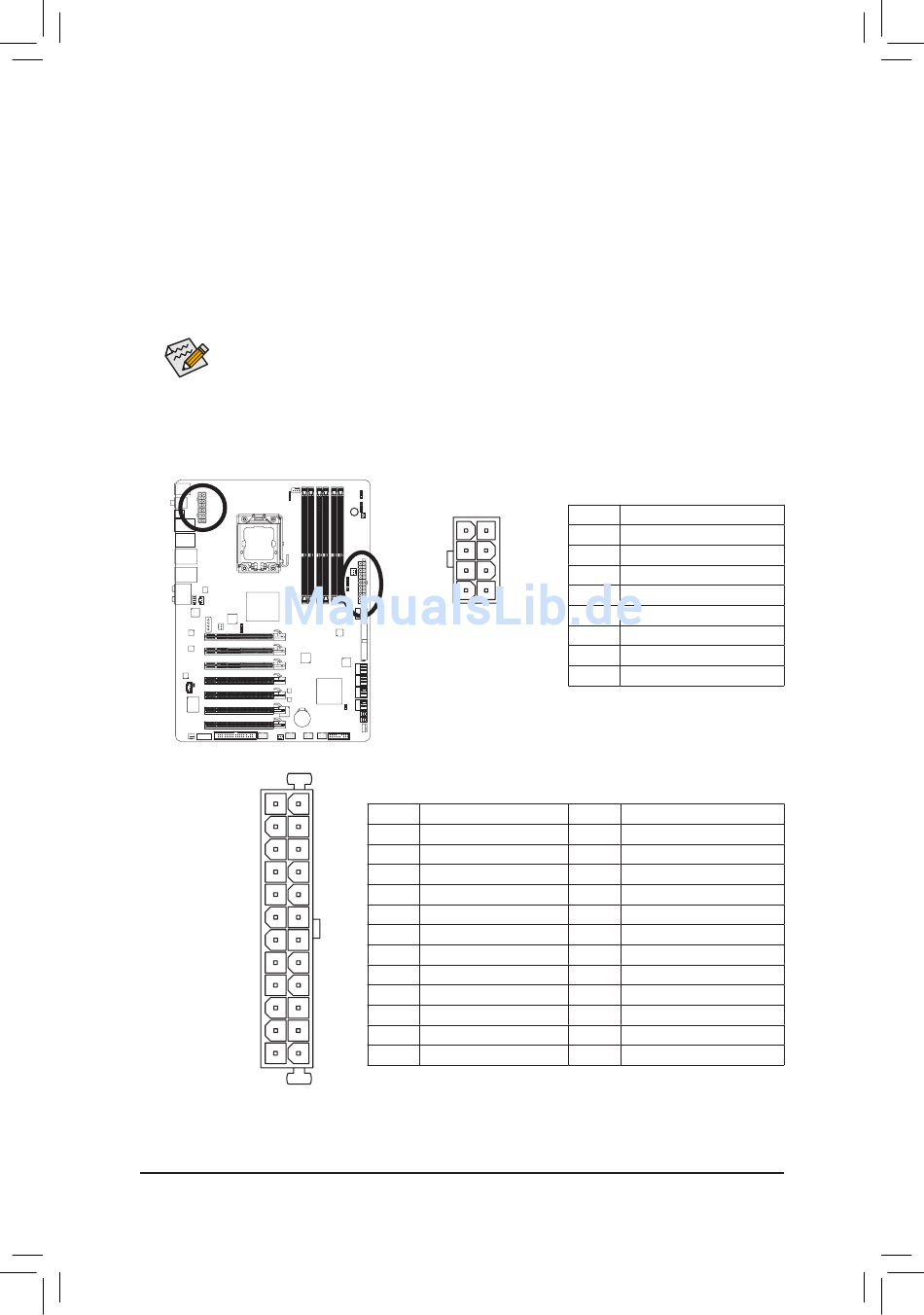

1/2) ATX_12V_2X/ATX_12V_2X_1/ATX (2x4 12V Power Connectors and 2x12 Main Power
Connector)
Über diesen Stromanschluss liefert das Netzteil allen Komponenten am Motherboard ausreichend
Strom. Stellen Sie bitte vor dem Verbinden dieses Stromanschlusses sicher, dass die Stromversorgung
ausgeschaltet ist und alle Komponenten und Geräte richtig installiert sind. Der Stromanschluss hat ein
narrensicheres Design. Verbinden Sie das Stromkabel vom Netzteil mit diesem Anschluss. Achten Sie
dabei auf die richtige Ausrichtung. Der 12V-Stromanschluss liefert grundsätzlich der CPU den Strom.
Der Computer kann nicht gestartet werden, wenn dieser 12V-Stromanschluss nicht verbunden wurde.
Bei Verwendung einer Intel Extreme Edition-CPU (130W) empfiehlt der CPU-Hersteller die
•
Verwendung einer Stromversorgung mit einem 2x4 12-Volt-Netzanschluss.
Wir empfehlen Ihnen ein Netzteil, das für einen hohen Stromverbrauch (500W oder noch
•
mehr) geeignet ist, zu verwenden, damit Erweiterungsanforderungen erfüllt werden. Wenn
Sie ein Netzteil verwenden, das den notwendigen Strom nicht liefern kann, wird das System
instabil oder lässt sich sogar nicht starten.
12
1
ATX
8
5
ATX_12V_2X/ATX_12V_2X_1
ATX:
24
Pol-Nr.
Funktion
1
3,3V
2
3,3V
3
Erde
4
+5V
5
Erde
6
+5V
7
Erde
8
Power Good
9
5VSB (Standby +5 Volt)
10
+12V
11
+12V (nur für 2x12-pol. ATX)
12
3,3V (nur für 2x12-pol. ATX)
13
- 23 -
23 - -
ATX_12V_2X/ATX_12V_2X_1:
Pol-Nr.
Funktion
4
1
Erde (nur für 2x4-pol.12V)
2
Erde (nur für 2x4-pol.12V)
3
Erde
1
4
Erde
5
+12V (nur für2x4-pol.12V)
6
+12V (nur für2x4-pol.12V)
7
+12V
8
+12V
Pol-Nr.
Funktion
13
3,3V
14
-12V
15
Erde
16
PS_ON (Soft ein/aus)
17
Erde
18
Erde
19
Erde
20
-5V
21
+5V
22
+5V
23
+5V (nur für 2x12-pol. ATX)
24
Erde (nur für 2x12-pol. ATX)
Hardwareinstallation
