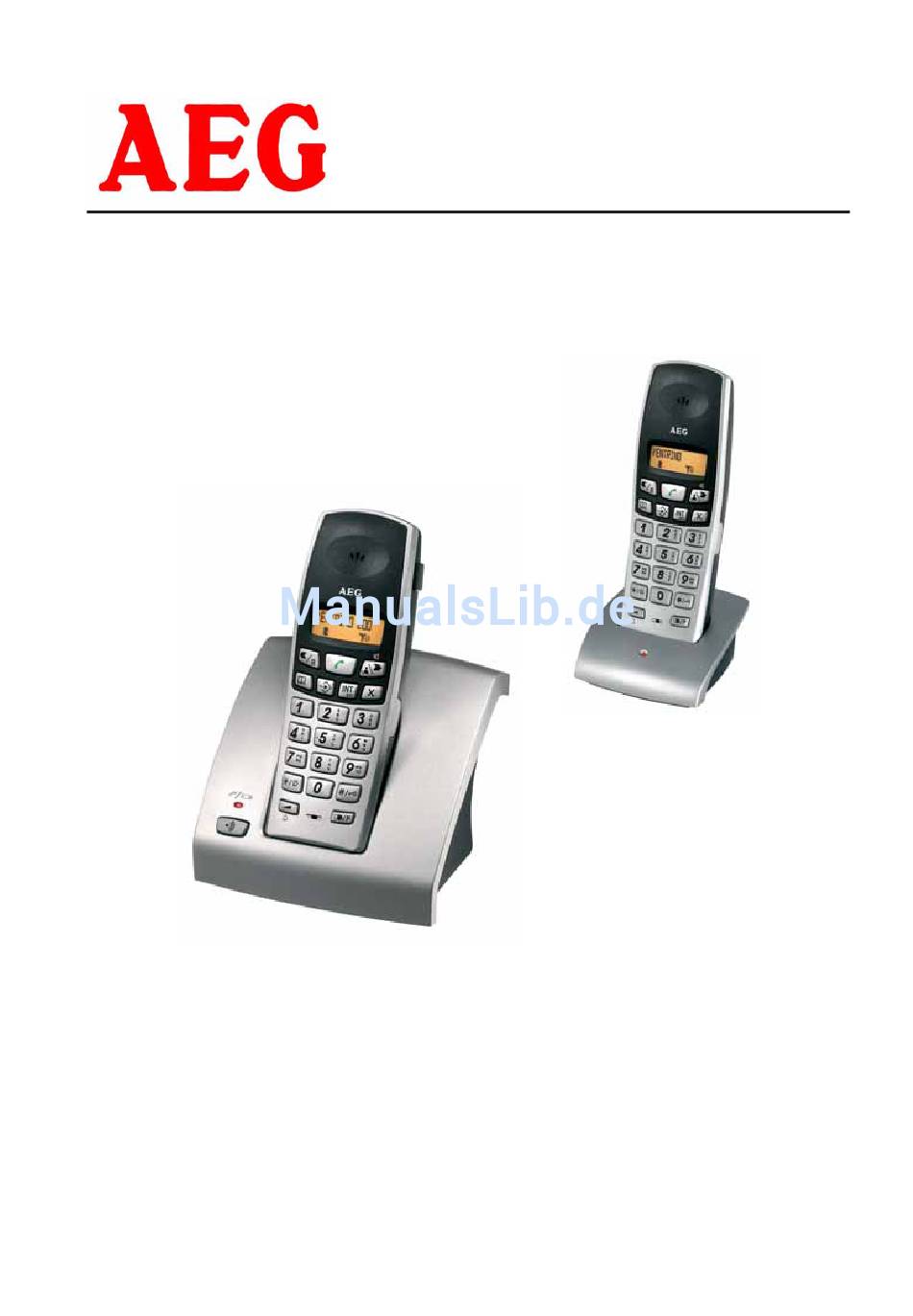

- Seite 1 Ventrino 200 / -2 / -3 Bedienungsanleitung Sicherheitshinweise Schnurloses DECT - Telefon mit Rufnummernanzeige 10/05 cs V.1...
-
Seite 2: Kurzbedienungsanleitung Mobilteil
Kurzbedienungsanleitung Mobilteil Tastensperre Ein-/Ausschalten 3 sek.; 3 sek. Extern anrufen oder oder oder Intern anrufen Wahlwiederholung oder 3sek., Rufnummer im Telefonbuch speichern Rufnummer aus der Anruferliste in 3 sek., Telefonbuch übernehmen Wahl aus dem Telefonbuch Freisprechen Ein-/Ausschalten i" n v" n Hörerlautstärke einstellen oder... -
Seite 3: Inhaltsverzeichnis
Akkuwechsel ................16 Außer Reichweite ..............17 Mobilteil an der Basisstation anmelden ......... 17 Anmelden des Mobilteils an eine Basisstation Ventrino 200 ..... 17 Anmelden des Mobilteils an einer anderen (GAP-kompatiblen) ..18 DECT-Basisstation .................. 18 Mobilteil abmelden ..............18 Einstellungen .............. - Seite 4 Freisprechen ................27 Freisprechlautstärke einstellen ..........27 Extern anrufen ................27 Blockwahl ................. 28 Wahlwiederholung ..............28 Einfache Wahlwiederholung ..............28 Erweiterte Wahlwiederholung ..............28 Wahl aus dem Telefonbuch ............. 29 Intern anrufen ................29 Gesprächsübergabe (mit Rückfrage) an ein anderes Mobilteil ..................
- Seite 5 Anhang ................40 Fehlersuche ................40 Pflege ................41 Recycling ............... 41 Technische Daten ............43 Index ................44 Notizen ................46 CE - Erklärung ............... 46 Rücknahme von alten Geräten ........48...
-
Seite 6: Kurzübersicht Mobilteil
Kurzübersicht Mobilteil Display Lautsprecher 16 zurück vorwärts Rufnummern- speicher Akkuzustand Rufton aus Freisprechen Leitung belegt Mikrofon aus Anruferliste Verbindungs A A A A A Empfang taste Nachrichtenanz. Intern Tastensperre Anruferliste öffnen Pfeiltaste vorwärts Rückruftaste Freisprechen 14 Pfeiltaste rückwärts Löschtaste 13 Telefonbuch P Menütaste Intercom... - Seite 7 Basis Ventrino 200 Ladekontakte 17 LED Leitungs- Belegung / Ladeanzeige 18 Pagingtaste Basis von unten Anschlussbuchse für Telefonan- schlusskabel (TAE) Anschlussbuchse für Netzadapter- kabel Ladeschale Ventrino - Erweiterungen Ladekontakte 22...
-
Seite 8: Legende
15. Verbindungstaste zum Entgegennehmen von Anrufen sowie zum Trennen von Verbindungen 16. Lautsprecher Basis Ventrino 200 17. Ladekontakte der Basis 18. LED Ladeanzeige/ Leitungsbelegung ( um Anzuzeigen das die Leitung belegt ist bzw., dass das Mobilteil geladen wird. 19. Pagingtaste o, zum Suchen der angeschlossenen Mobilteile... - Seite 9 Basis von unten 20. Anschlussbuchse für das Telefonanschlusskabel (TAE) 21. Anschlussbuchse für das Netzadapterkabel Ladeschale 22. LED für Ladeanzeige Auslieferungszustand Ein Mobilteil an der Basis angemeldet Wahlverfahren Tonwahlverfahren (MFV) Ruflautstärke Stufe Wiedergabelautstärke Stufe Flashzeit 300ms (Lang) Akkus beiliegend, nicht eingelegt Die heutigen Möbel sind mit einer Vielzahl von Lacken und Kunststof- fen beschichtet und werden mit unterschiedlichen Pflegemitteln be- handelt.
-
Seite 10: Lieferumfang
Lieferumfang Ventrino 200 Ventrino 200-2 • 1 Basis Ventrino 200 • 1 Basis Ventrino 200 • 1 Mobilteil • 2 Mobilteile, 4 Akkus • 2 Akkus • 1 Ladeschale mit Netzteil • 1 Steckernetzteil • 1 Steckernetzteil • 1 Telefonanschlusskabel (TAE) •... -
Seite 11: Sicherheitshinweise
Herzlichen Glückwunsch zum Kauf Ihres DECT - Telefons ! Damit Sie Ihr Gerät komfortabel bedienen können, lesen Sie bitte auf den folgenden Seiten nach, wie Ihr Gerät funktioniert. Sicherheitshinweise Stellen Sie das Gerät nicht in der Nähe von Wärmequellen (Heizlüftern o.ä.) auf und setzen Sie es niemals direkter Sonneneinstrahlung, übermäßigen Staubquellen oder Er- schütterungen aus. -
Seite 12: Leistungsmerkmale
Standby - Zeit bis zu 100 Stunden Hörerlautstärke in 5 Stufen einstellbar Vermitteln extern-intern-intern Dreierkonferenz extern-intern-intern Reichweite in Gebäuden bis zu 50 m, im Freien bis zu 300 m. Paging - Funktion Basis Ventrino 200 Optische und Akustische Tonrufsignalisierung Ruftonmelodie einstellbar Statusanzeige mittels LED... -
Seite 13: Lc - Display Mobilteil
LC - Display Mobilteil Numerische Zeile Gesprächsdauer * Verbindung Ein: Im Gesprächsmodus Blinkend: Eingehender Anruf wird signalisiert *Anruferliste Ein: Anrufe in Anruferliste Blinkend: Neue Anrufe in Anruferliste *Antenne Ein: Kommunikation möglich Blinkend: Außer Reichweite... -
Seite 14: Menüstruktur
Menüstruktur Menü VENTRINO_ Name ENGLISH POLSKI NEDERLANDS ITALIANO FRANCAIS TURKCE DEUTSCH ESPANOL SPRACHEN DANSK NORSK SUOMI SVENSKA GREECE RUSSIA PORTUGUES VORWAHL BS MELODIE 1 - 9 BS RUFLAUTST 1 – 5, AUS PIN CODE? MT ABMELD? MT ABMELD ZURUECKST PIN CODE? PIN CODE? BA ANMELD... -
Seite 15: Telefon In Betrieb Nehmen
Rückseite der Basisstation stecken. Stecken Sie den TAE-Stecker des Telefonanschlusskabels in die Telefonanschlussdose (F-Codiert). Gilt nur für die Erweiterungssets Ventrino 200 -2 und 200 -3 Steckernetzteil der Ladeschale in die Schukosteckdose stecken (230V). Wenn Sie im Handel ein anderes Kabel kaufen, achten Sie auf... -
Seite 16: Akkuwechsel
Akkuwechsel Abb. 1 Abb.2 Abb.3 Akkufach Akkus Akkus öffnen / schließen entnommen eingelegt Öffnen Sie den Deckel des Akkufaches (Abb.1) Entnehmen Sie die gebrauchten Akkus (Abb.2) Legen Sie die neuen Akkus in das Akkufach. Auf richtige Polung achten! (Abb. 3) Verschließen Sie das Akkufach wieder mit dem Deckel (Abb.1) Akkus sind gefährliche, chemische Abfälle. -
Seite 17: Außer Reichweite
An einer Basisstation können 4 Mobilteile angemeldet werden. Sie können das Mobilteil auch an einer anderen GAP-kompatiblen DECT-Basisstation anmelden. Anmelden des Mobilteils an eine Basisstation Ventrino 200 Das Mobilteil befindet sich im Standby-Modus (kein Ton) Halten Sie die Paging- / Anmeldetaste (19) 10 Sekunden gedrückt, bis die Ladeanzeige ( (18) schnell blinkt. -
Seite 18: Anmelden Des Mobilteils An Einer Anderen (Gap-Kompatiblen)
Anmelden des Mobilteils an einer anderen (GAP-kompatiblen) DECT-Basisstation Das Mobilteil befindet sich im Standby-Modus (kein Ton) Lesen Sie in der Bedienungsanleitung Ihrer Basisstation, wie Sie diese in den Anmeldemodus versetzen. Gehen Sie weiter vor wie unter Anmelden eines Mobilteils beschrieben. Mobilteil abmelden Ein Mobilteil kann von einer Basis abgemeldet werden, um z.B. -
Seite 19: Flashzeit Einstellen
Halten Sie die Taste /R für ca. 3 Sek. gedrückt. Das eingestellte Wahlverfahren wird angezeigt ( IWV / Impuls oder MFV / Ton). Um die angezeigte Einstellung zu ändern, verfahren Sie wie unter Punkt 1 beschrieben. Die zuletzt angezeigte Einstellung wird übernommen. Flashzeit einstellen Sie können die Rückruftaste /R mit einer LANGEN (300 ms) oder einer... -
Seite 20: Pin-Code
PIN-Code Der vorgegebene PIN-Code lautet 0000 und ist fest eingestellt. Tastensperre aktivieren / deaktivieren Mit dieser Funktion können Sie verhindern, dass Rufnummern unbeab sichtigt gewählt werden oder die Telefonleitung belegt wird. Wenn die Tastensperre aktiv ist, kann nur die Verbindungstaste i bei eingehenden Anrufen und die # -Taste betätigt werden. -
Seite 21: Ruftonlautstärke Des Mobilteiles Einstellen
Drücken Sie die Verbindungstaste (15), im Display erscheint das Symbol und Sie hören den Freiton. Drücken Sie jetzt die " Taste (7) . Im Display erscheint die Anzeige "HOERERLAUTST n". Zum Ändern der Einstellung betätigen Sie die Pfeiltasten " bzw. drücken Sie Lautstärketaste (7) so oft bis die Lautstärke Ihren Wünschen entspricht. -
Seite 22: Rufton Ausschalten
Rufton ausschalten x x x x x Um den Rufton abzuschalten, drücken Sie die -Taste (6) für ca. 2sek, x x x x x im Display erscheint Rufton einschalten Um den Rufton wieder einzuschalten, drücken Sie erneut die Taste Das Symbol erlischt. -
Seite 23: Ruftonlautstärke Der Basisstation Ventrino 200 Einstellen
Ruftonlautstärke der Basisstation Ventrino 200 einstellen Sie können die Ruftonlautstärke ihrer Basis in 5 verschiedenen Lautstärkestufen und AUS (Ruhe vor dem Telefon) einstellen. Die Standardeinstellung ist 3. Um die Lautstärke zu ändern, gehen Sie folgendermaßen vor: Drücken Sie die Menütaste P. - Seite 24 Mobilteil Name Sie können dem Mobilteil einen Namen geben, der während des Standby - Zustands im Diplay angezeigt wird. Standardmäßig ist der Name Ventrino eingestellt. Um den Namen zu ändern gehen Sie folgendermaßen vor: Drücken Sie die Menütaste P. Im Display erscheint der Menüpunkt Name Drücken Sie zur Bestätigung erneut die Menütaste P.
- Seite 25 Sie können Ihr Mobilteil auf Werkseinstellung zurücksetzen, dabei werden alle von Ihnen vorgenommenen Einstellungen rückgängig gemacht, nur die Telefonbucheinträge und die Einträge in der Anrufliste bleiben erhalten. Um Ihr Ventrino 200 zurückzusetzen gehen Sie folgendermaßen vor: Drücken Sie die Menütaste P. Betätigen Sie solange die Pfeiltaste bis der Menüeintrag...
-
Seite 26: Telefonieren Mit Dem Mobilteil
Telefonieren mit dem Mobilteil Externen Anruf entgegennehmen Alle an der Basisstation angemeldeten Mobilteile klingeln. Die Symbole blinken, die Rufnummer (wenn die Rufnum- mernanzeige beim Netzbetreiber eingerichtet ist) wird angezeigt. Betätigen Sie die Verbindungstaste oder Sie drücken die Verbindungstaste und danach die rechte Pfeiltaste um in den Freisprechmodus zu gelangen Die Verbindung ist hergestellt, Sie können das Gespräch führen und... -
Seite 27: Freisprechen
Freisprechen Mit dieser Funktion können Sie telefonieren ohne das Mobilteil in die Hand nehmen zu müssen und andere im Raum befindliche Personen am Gespräch teilnehmen lassen. Sie können die Freisprechfunktion sowohl beim Verbindungsaufbau als auch während des Gespräches aktivieren. Betätigen Sie die Verbindungstaste und hinterher die rechte Pfeiltaste um die Freisprechfunktion einzuschalten. -
Seite 28: Blockwahl
Blockwahl Geben Sie im Standby-Modus die gewünschte Rufnummer ein. Im Display werden die eingebenen Ziffern angezeigt. Haben Sie eine falsche Ziffer eingegeben, dann können Sie diese mit der Löschtaste entfernen und die korrekte Ziffer eingeben. Haben Sie die Rufnummer vollständig eingegeben, betätigen Sie die Verbindungstaste Die Ladeanzeige blinkt und das Symbol... -
Seite 29: Wahl Aus Dem Telefonbuch
Wahl aus dem Telefonbuch (siehe auch Kap. Telefonbuch) Betätigen Sie im Standby - Modus die Taste Im Display erscheint das Symbol und der erste Telefonbuch - eintrag. Wählen Sie mit Hilfe der Pfeiltasten den richtigen Eintrag. Wenn die gesuchte Eintrag im Display erscheint, drücken Sie die Verbindungstaste und die Rufnummer wird automatisch ge- wählt. -
Seite 30: Gesprächsübergabe (Mit Rückfrage) An Ein Anderes Mobilteil
Gesprächsübergabe (mit Rückfrage) an ein anderes Mobilteil Sie telefonieren mit einem externen Teilnehmer und wollen das Gespräch weitervermitteln. Betätigen Sie die Taste Intercom INT. Betätigen Sie eine Taste von 1 bis 4 auf der Wähltastatur das gewünschte Mobilteil anzuwählen. Wenn Ihr interner Anruf entgegengenommen wird, betätigen Sie die Verbindungstaste , um die Verbindung mit dem externen Teilnehmer zu trennen und den Anruf zu übergeben. -
Seite 31: Komfortfunktion Extern
Komfortfunktion Extern Die Komfortfunktionen – Anklopfen, Makeln, Rückfrage, Weiteres Ge- spräch annehmen, Dreierkonferenz - müssen Sie bei Ihrem Netzbetreiber beantragen und freischalten lassen. Bei der Deutschen Telekom AG sind diese Leistungen unter der Bezeichnung T - Net - Funktionen geführt und können ausschließlich nur an einem Hauptan- schluss genutzt werden. -
Seite 32: Rückfragen Und Makeln
Rückfragen und Makeln Mit der Funktion Rückfragen / Makeln telefonieren Sie abwechselnd mit 2 Gesprächspartnern ohne dass diese mithören können, was Sie mit dem jeweils anderen besprechen. Sie können einen „anklopfenden“Anruf entge- gennehmen oder selbst einen zweiten Gesprächsteilnehmer anrufen. Die- se Funktion ist auch die Basis für eine Dreierkonferenz. -
Seite 33: Komfortfunktionen Intern
Komfortfunktionen Intern Anklopfen während eines Interngespräches Der externe Anruf wird in beiden Mobilteilen mit dem Anklopfton signalisiert (Doppelton). Betätigen Sie zweimal die Verbindungstaste (15), um den exter- nen Anruf entgegenzunehmen. Um das Gespräch zu beenden, betätigen Sie die Verbindungstaste (15) oder Sie stellen das Mobilteil in die Ladeschale. Rückfrage und Makeln Zwischen dem externen Anrufer und der intern gerufenen Rufnummer kön- nen Sie hin und her wechseln (Makeln). -
Seite 34: Rufen Der Mobilteile Von Der Basisstation (Paging)
Rufen der Mobilteile von der Basisstation (Paging) Mit dieser Funktion können Sie alle an der Basisstation angemeldeten Mobilteile rufen. Haben Sie Ihr Mobilteil verlegt, so können Sie es mit die- ser Funktion leicht wieder finden. Sie finden Ihr Mobilteil nicht. Betätigen Sie die Paging-/Anmeldetaste Alle angemeldeten Mobilteile klingeln. -
Seite 35: Telefonbuch
Telefonbuch Tasten- Für einige Funktionen sind alphanumeri- druck sche Einträge erforderlich. In solchen Taste Fällen wechselt die Tastatur automatisch in den Alphanum - Modus. Durch mehr- maliges Drücken der jeweiligen Tasten, können Sie Buchstaben, Ziffern und Sonderzeichen eingeben. Warten Sie mit der Eingabe des nächsten Zeichen, wenn dieses mit der gleichen Taste einzugeben Leer-... -
Seite 36: Telefonbucheinträge Suchen
Telefonbucheinträge suchen Betätigen Sie im Standby-Modus die Taste B . 2 . Der erste Telefonbucheintrag erscheint. Betätigen Sie die Tasten um den gewünschten Telefon- bucheintrag zu suchen. oder Betätigen Sie im Standby-Modus die Taste B . Geben Sie mit den alphanumerischen Tasten den Anfangsbuch- staben des gesuchten Namens ein. -
Seite 37: Anrufliste (Clip)
Anrufliste (CLIP) Allgemein Ihr DECT - Telefon zeigt die Rufnummer des anrufenden Teilnehmers sowie das Datum und die Uhrzeit des Anrufes an (CLIP), sofern diese Funktion von Ihrem Netzbetreiber unterstützt wird, d.h. ausser der Ruf- nummer muss das Datum und die Uhrzeit mit übertragen werden. Übermittelt Ihr Netzbetreiber Datum und die Uhrzeit, so wird beim ersten eingehenden Anruf die interne Uhr automatisch eingestellt. -
Seite 38: Anruferliste Öffnen
Anruferliste öffnen Betätigen Sie im Standby-Modus die Taste y . Die Nummer des zuletzt eingegangenen Anrufs wird angezeigt. Drücken Sie die Menütaste P . Im Display sehen Sie die Daten des zuletzt eingegangenen Anrufes : Laufende Nummer des Anrufes Datum Uhrzeit z.B.: 11 16 - 08 12 : 25... -
Seite 39: Rufnummer Aus Der Anruferliste In Das Telefonbuch Übernehmen
Rufnummer aus der Anruferliste in den Rufnummernspeicher über- nehmen Betätigen Sie im Standby-Modus die Taste Mit den Pfeiltasten können Sie die gewünschte Rufnummer aus der Liste wählen. Wird die gewünschte Rufnummer angezeigt, drücken Sie die Taste , bis das Symbol im Display blinkt und die Anzeige "NAME?"... -
Seite 40: Anhang
Anhang Fehlersuche Keine Anzeige Überprüfen Sie, ob die Akkus ordnungsgemäß eingelegt sind. Legen Sie das Mobilteil in die Ladeschale, um die Akkus aufzuladen. Entfernen Sie die Akkus aus dem Mobilteil, legen Sie sie wieder ein. Der Akku ist leer Überprüfen Sie, ob die Akkus ordnungsgemäß eingelegt sind. Säubern Sie die Ladekontakte des Mobilteils und der Basisstation, laden Sie die Akkus auf. -
Seite 41: Pflege
Pflege Wischen Sie Basis und Mobilteil mit einem feuchten Tuch oder einem Antistatiktuch ab. Benutzen Sie nie ein trockenes Tuch! Es besteht die Gefahr der statischen Aufladung. Recycling Hat Ihr Telefon ausgedient, entsorgen Sie das Gerät entsprechend den gültigen Bestimmungen. Führen Sie das Gerät einem Entsorgungsbetrieb zu, wo es fachgerecht zerlegt und recycelt wird. - Seite 42 Kunden-Hotline* Tel.: +49 (0)911-32 481 61 Fürther Str. 212 Fax: +49 (0)911-32 481 35 D-90429 Nürnberg E-Mail : tkb@aeg-itm.de Hotline-Zeiten: Montag bis Donnerstag von 08:00 Uhr bis 17:00 Uhr Freitag von 08:00 Uhr bis 16:00 Uhr * Die Gewährleistung, Reparaturanschrift und Kunden-Hotline gelten nur in der BRD.
-
Seite 43: Technische Daten
Technische Daten System Analoges DECT Telefon Stromversorgung Basis Ventrino 200 Netzadapter 230V AC / 50Hz / 35mA; Output 6V DC / 200mA / 1,2VA Ladeschale Erweiterung Netzadapter 230V AC / 50Hz / 30mA Output 7,5V DC / 100mA Mobilteil 2 Einzelakku,Typ AAA NiMH1,2V/600mAh Standby - Zeit 100 Std. -
Seite 44: Index
Index Abmelden 18 Akkuwechsel 16 Anklopfen 19, 31, 32, 33 Anmelden 12, 17, 18 Anrufen 37 Anruferliste 2, 6, 8, 12, 13, 18, 35, 37, 38, 39 Basis 8, 9, 10, 12, 15, 17, 18, 23, 26, 27, 28, 29, 32, 34 Basisstation 15, 17, 18, 23, 26, 34, 40 Blockwahl 12, 28 CLIP 12, 37... - Seite 45 Leistungsmerkmale 12 Lieferumfang 10 Löschen 8, 12, 39 Makeln 19, 31, 32, 33 Mikrofonstummschaltung 34 Mobilteil 2, 6, 12, 13, 15, 17, 18, 21, 22, 26, 33, 34, 40, 41, 43 Paging 12, 17, 34 PIN-Code 18, 20 Reichweite 12, 13, 15, 17 Rückfrage 19, 30, 31, 32, 33 Rückfragen und Makeln 32 Telefonbuch 2, 8, 12, 13, 22, 29, 39...
-
Seite 46: Notizen
Notizen... - Seite 47 Notizen...
-
Seite 48: Ce-Erklärung
Rücknahme von alten Geräten Hat Ihr Ventrino 200 ausgedient, bringen Sie das Altgerät zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z. B. Wertstoffhof). Das untenstehende Symbol bedeutet, dass das Altgerät getrennt vom Hausmüll zu entsorgen ist. Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich gehalten, alte Elektro- und...
