Inhaltszusammenfassung für Optoma EH345

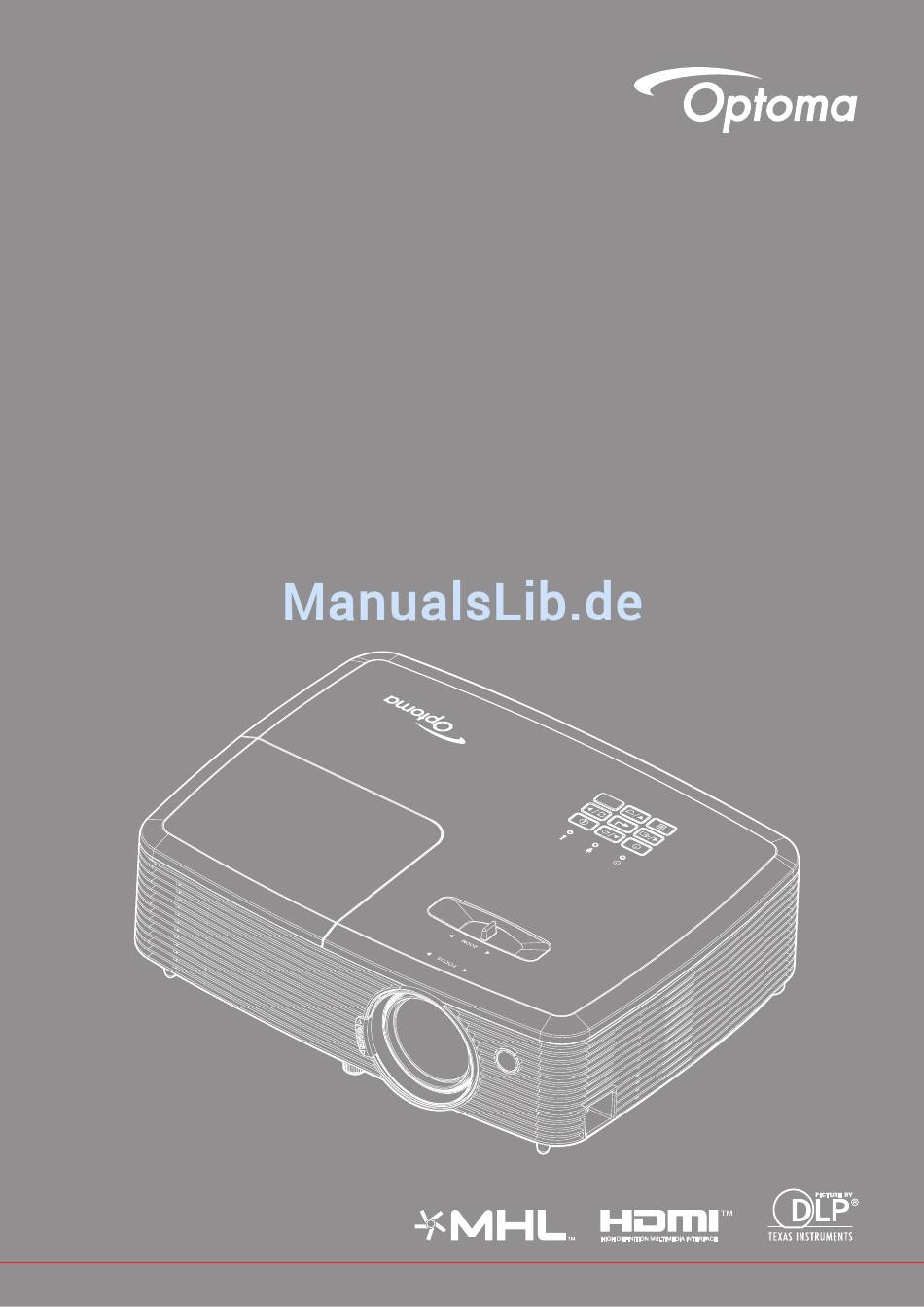

- Seite 1 -Projektor ® Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS SICHERHEIT ..................4 Wichtige Sicherheitshinweise ....................4 Informationen zur 3D-Sicherheit ....................5 Urheberrecht..........................6 Haftungsausschluss ........................6 Anerkennung von Marken ......................6 FCC ............................7 Konformitätserklärung für EU-Länder ..................7 WEEE ............................7 EINFÜHRUNG ..................8 Lieferumfang..........................8 Standardzubehör ........................8 Optionales Zubehör ........................ - Seite 3 Staubfilter installieren und reinigen ..................57 ZUSÄTZLICHE INFORMATIONEN ............ 58 Kompatible Auflösungen ......................58 Bildgröße und Projektionsabstand.................... 61 Projektorabmessungen und Deckenmontage ................63 IR-Fernbedienung 1-Codes ...................... 64 IR-Fernbedienung 2-Codes ...................... 66 Problemlösung.......................... 68 Warnanzeige ..........................70 Technische Daten ........................72 Optoma-Niederlassungen weltweit ................... 73 Deutsch...
-
Seite 4: Sicherheit
SICHERHEIT Das Blitzzeichen mit einem Pfeil am Ende in einem gleichseitigen Dreieck warnt vor nicht isolierter „gefährlicher Spannung“ innerhalb des Produkts. Diese Spannung kann elektrische Schläge verursachen. Das Ausrufezeichen in einem gleichseitigen Dreieck soll Sie auch wichtige Bedienungs- und Wartungsanweisungen in der mit dem Gerät gelieferten Literatur aufmerksam machen. -
Seite 5: Informationen Zur 3D-Sicherheit
Gerätes zu Reparaturzwecken Kontakt mit Optoma auf. ‡ Achten Sie auf die Sicherheitshinweise am Projektorgehäuse. ‡ Der Projektor darf nur von qualifiziertem Kundendienstpersonal repariert werden. ‡ Verwenden Sie nur vom Hersteller angegebene Zubehörteile/Zusatzgeräte. ‡ Blicken Sie während des Betriebs nicht direkt in der Projektorobjektiv. Das helle Licht kann Ihren Augen schaden. -
Seite 6: Urheberrecht
Desorientiertheit. Kinder und Jugendliche sind anfälliger gegenüber diesen Symptomen als Erwachsene. Daher sollten Eltern ihre Kinder beaufsichtigen und fragen, ob diese Symptome bei ihnen auftreten. ‡ Zudem können beim Betrachten von 3D-Projektionen Kinetose, Folgeerscheinungen bezüglich der Wahrnehmung, Desorientiertheit, Augenermüdung und reduzierte posturale Stabilität auftreten. Wir empfehlen Ihnen, zur Reduzierung der Auftretenswahrscheinlichkeit dieser Nebenwirkungen regelmäßige Pausen einzuhalten. -
Seite 7: Fcc
Dieses Gerät wurde getestet und als mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC-Regularien übereinstimmend befunden. Diese Grenzwerte wurden geschaffen, um angemessenen Schutz gegen Störungen beim Betrieb in Wohnanlagen zu gewährleisten. Dieses Gerät erzeugt und verwendet Funkfrequenzenergie, die ausgestrahlt werden kann und bei unsachgemäßer, nicht der Anleitung des Herstellers entsprechender Installation und Verwendung schädliche Störungen des Rundfunkempfangs verursachen kann. -
Seite 8: Einführung
EINFÜHRUNG Lieferumfang Packen Sie das Produkt vorsichtig aus und prüfen Sie, ob die unter dem Standardzubehör aufgelisteten Artikel vollständig sind. Einige der Artikel des optionalen Zubehörs sind je nach Modell, Spezifikationen und Einkaufsland möglicherweise nicht verfügbar. Bitte prüfen Sie dies mit Ihrem Händler. Einige Zubehörartikel können je nach Region variieren. -
Seite 9: Produktübersicht
EINFÜHRUNG Produktübersicht Hinweiss: Halten Sie einen Abstand von mindestens 20 cm zwischen den Einlass- und Auslass-Etiketten ein. Eintrag Eintrag Lampenabdeckung Objektiv Fokusring Belüftung (Eingang) Zoomregler 10. Belüftung (Ausgang) IR-Empfänger 11. Anschluss für Kensington™-Schloss Bedienfeld 12. Netzanschluss Winkelverstellfuß 13. Ein-/Ausgänge Sicherheitssperre Deutsch... -
Seite 10: Anschlüsse
EINFÜHRUNG Anschlüsse Typ-1-XGA/WXGA Audio In Audio Out VGA-IN / YPbPr VGA-OUT / YPbPr VIDEO USB Power HDMI Out (5V 1.0A) MOUSE / SERVICE RS-232C Typ 2 1080p Audio In Audio Out VGA-IN / YPbPr VGA-OUT VIDEO USB Power HDMI 1 / MHL HDMI 2 Out (5V 1.0A) - Seite 11 EINFÜHRUNG Typ-3-XGA/WXGA Audio Out Audio In VGA-IN 1 / YPbPr VGA-IN 2 / YPbPr S-VIDEO VIDEO USB Power HDMI 1 / MHL HDMI 2 Out (5V 1.0A) MOUSE / SERVICE Audio In /Mic In VGA-OUT / YPbPr RS-232C RJ-45 Richtlinienbezeichnung Eintrag Typ-1-XGA/ Typ-3-XGA/...
-
Seite 12: Bedienfeld
EINFÜHRUNG Bedienfeld Eintrag Eintrag Betrieb/Bereitschaft-LED Bestätigen Lampen-LED Menü Trapezkorrektur Vier Richtungstasten Temperatur-LED 10. Quelle Information 11. Power Erneute Synchronisierung Deutsch... -
Seite 13: Fernbedienung 1
EINFÜHRUNG Fernbedienung 1 Eintrag Eintrag Ein- / Austaste 10. IR-LED-Anzeige Trapezkor +/- 11. Standbild AV stumm 12. Seitenverhältnis Lautstärke -/+ Stumm Bestätigen 14. Vier Richtungstasten Menü 15. Drei Dimensionen HDMI 16. Video 17. Erneute Synchronisierung Quelle 18. Modus Helligkeit Hinweiss: ‡... -
Seite 14: Fernbedienung 2
EINFÜHRUNG Fernbedienung 2 Power Switch Freeze Enter Page+ Laser Page- V Keystone Volume Menu HDMI Video User1 User2 User3 Source Resync Eintrag Eintrag Ein- / Austaste 15. Modus Helligkeit Standbild 16. Maus ein/aus Anzeige / Ton ausblenden 17. Stumm Linke Maustaste 18. -
Seite 15: Aufstellung Und Installation
Projektor darf nicht horizontal aufgestellt und nicht nach vorne/hinten oder links/rechts geneigt werden. Jede andere Ausrichtung lässt die Garantie erlöschen und kann die Lebenszeit der Projektorlampe oder des Projektors selbst verkürzen. Bitte wenden Sie sich für eine nicht standardmäßige Installation an Optoma. Deutsch... -
Seite 16: Quellen Mit Dem Projektor Verbinden
AUFSTELLUNG UND INSTALLATION Quellen mit dem Projektor verbinden Typ-1-XGA/WXGA Audio In Audio Out VGA-IN / YPbPr VGA-OUT / YPbPr VIDEO USB Power HDMI Out (5V 1.0A) MOUSE / SERVICE RS-232C MOLEX Deutsch... - Seite 17 AUFSTELLUNG UND INSTALLATION Typ 2 1080p Audio In Audio Out VGA-IN / YPbPr VGA-OUT VIDEO USB Power HDMI 1 / MHL HDMI 2 Out (5V 1.0A) MOUSE / SERVICE RS-232C MOLEX Deutsch...
- Seite 18 AUFSTELLUNG UND INSTALLATION Typ-3-XGA/WXGA Audio Out Audio In VGA-IN 1 / YPbPr VGA-IN 2 / YPbPr S-VIDEO VIDEO USB Power HDMI 1 / MHL HDMI 2 Out (5V 1.0A) MOUSE / SERVICE Audio In /Mic In VGA-OUT / YPbPr RS-232C RJ-45 MOLEX Deutsch...
- Seite 19 AUFSTELLUNG UND INSTALLATION Richtlinienbezeichnung Eintrag Typ 2 1080p Typ-1-XGA/WXGA Typ-3-XGA/WXGA 1. MHL-Kabel Nicht verfügbar √ √ √ 2. HDMI-Kabel √ √ √ 3. Cinch-Komponentenkabel √ √ 4. VGA-Eingangskabel √ √ √ Nicht verfügbar 5. S-Video-Kabel Nicht verfügbar √ √ 6. Videokabel √...
-
Seite 20: Projektionsbild Einstellen
AUFSTELLUNG UND INSTALLATION Projektionsbild einstellen Bildhöhe Der Projektor hat höhenverstellbare Füße, mit denen die Höhe des Projektionsbildes angepasst werden kann. Machen Sie an der Unterseite des Projektors den höhenverstellbaren Fuß ausfindig, den Sie anpassen möchten. Drehen Sie zum Erhöhen/Absenken des Projektors die einstellbaren Füße im bzw. gegen den Uhrzeigersinn. - Seite 21 AUFSTELLUNG UND INSTALLATION Batterien installieren/auswechseln Schieben Sie die Batteriefachabdeckung ab. Setzen Sie eine neue Batterie in das Fach ein. Entfernen Sie die alte Batterie und installieren Sie eine neue (CR2025). Achten Sie darauf, dass die „+“-Seite nach oben zeigt. Bringen Sie die Abdeckung wieder an. Vorsichts: Bitte beachten Sie zur Gewährleistung eines sicheren Betriebs die folgenden Warnhinweise: ‡...
- Seite 22 AUFSTELLUNG UND INSTALLATION Effektive Reichweite Der Infrarot- (IR) Fernbedienungssensor befindet sich an der Oberseite des Projektors. Achten Sie darauf, die Fernbedienung in einem Winkel von 30 Grad lotrecht zum oberen IR-Fernbedienungssensor des Projektors zu halten. Der Abstand zwischen Fernbedienung und Sensor sollte nicht mehr als 6 Meter betragen. Hinweiss: Wenn Sie die Fernbedienung direkt (0-Grad-Winkel) auf den IR-Sensor richten, sollte der Abstand zwischen Fernbedienung und Sensor nicht mehr als 8 Meter betragen.
-
Seite 23: Projektor Verwenden
PROJEKTOR VERWENDEN Projektor ein-/ausschalten oder Einschalten Stellen Sie sicher, dass Netzkabel und Signal-/Eingangskabel richtig verbunden sind. Wenn die Kabel angeschlossen sind, leuchtet die Betrieb/Bereitschaft-LED rot. Schalten Sie den Projektor mit der Taste „ “ am Bedienfeld des Projektors oder an der Fernbedienung ein. -
Seite 24: Eine Eingangsquelle Wählen
PROJEKTOR VERWENDEN Eine Eingangsquelle wählen Schalten Sie die angeschlossene Quelle, wie Computer, Notebook, Videoplayer etc., ein, die Sie anzeigen lassen möchten. Der Projektor erkennt die Quelle automatisch. Falls mehrere Quellen angeschlossen sind, drücken Sie die Eingangstaste am Bedienfeld des Projektors oder an der Fernbedienung zur Auswahl der gewünschten Quelle. oder Deutsch... -
Seite 25: Menünavigation Und -Funktionen
PROJEKTOR VERWENDEN Menünavigation und -funktionen Der Projektor verfügt über mehrsprachige OSD-Menüs, mit denen Sie Bildeinstellungen vornehmen und Parameter verändern können. Die Signalquelle wird automatisch erkannt. Drücken Sie zum Öffnen des OSD-Menüs die -Taste an der Fernbedienung oder am Bedienfeld. Bei angezeigtem OSD können Sie mit den Tasten Elemente im Hauptmenü... -
Seite 26: Osd-Menübaum
PROJEKTOR VERWENDEN OSD-Menübaum Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte Präsentation Hell Kino Spiel Anzeigemodus sRGB DICOM Benutzer Drei Dimensionen Aus [Standard] Tafel Hellgelb Wandfarbe Hellgrün Hellblau Pink Grau Helligkeit -50~50 Anzeige Bildeinstellungen Kontrast -50~50 Schärfe 1~15 Farbe -50~50 Farbton -50~50... - Seite 27 PROJEKTOR VERWENDEN Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte R [Standard] Farbe Farbabstimmung Sättigung -50 bis 50 [Standard: 0] Farbton -50 bis 50 [Standard: 0] Verstärkung -50 bis 50 [Standard: 0] Abbrechen [Standard] Zurücksetzen Beenden Rot Verstärkung -50~50 Grün Verstärkung -50~50 Blau Verstärkung...
- Seite 28 PROJEKTOR VERWENDEN Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte Automatik Ein [Standard] Frequenz 0 bis 100 [Standard: 0] Signal Phase -50 bis 50 [Standard: 0] H.Position -50 bis 50 [Standard: 0] V.Position -50 bis 50 [Standard: 0] Bildeinstellungen Beenden Hell [Standard] Modus Helligkeit...
- Seite 29 PROJEKTOR VERWENDEN Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte Audio 2 [Standard] Audioeingang 2-Funktion Mikrofon (Typ 3) Mikrofon Lautstärke 0 bis 10 [Standard: 5] Audio (Typ 3) Aus [Standard] Stumm Lautstärke 0 bis 10 [Standard: 5] Front [Standard] Hinten Projektion Decken oben...
- Seite 30 PROJEKTOR VERWENDEN Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte Sicherheit Monat Sicherheit Sicherheits-Timer Stunde Kennwort ändern HDMI Verbindung Einstellungen Nein HDMI Verbindung Inklusive TV (Typ 2) Anschluß Power Green Grid Magenta Grid Testbild White Grid Weiß Infrarot Funktion HDMI 2 Testbild Helligkeit...
- Seite 31 PROJEKTOR VERWENDEN Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte HDMI 2 Testbild Helligkeit Kontrast Zeitsteuerung Fernbedienung- Farbabstimmung seinstellungen Benutzer3 Farbtemperatur [je nach Gamma Fernbedienung] Source Lock Projektion Lampeneinstellungen Zoom Standbild Projektor-ID 00~99 English [Standard] Deutsch Français Italiano Español Português Polski Setup...
- Seite 32 PROJEKTOR VERWENDEN Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte Closed Caption Aus [Standard] Oben links Oben rechts Menüposition Mitte [Standard] Unten links Menü Einstellungen Unten rechts Menü Timer 5 Sek. 10 Sek. [Standard] HDMI HDMI/MHL (Typ 2 und Typ 3) Eingabequelle VGA1 (Typ 3) S-Video (Typ 3)
- Seite 33 PROJEKTOR VERWENDEN Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte Standard [Standard] Logo Neutral Benutzer Abbrechen [Standard] Logo-Aufnahme Optionen Kein [Standard] Blau Setup Hintergrundfarbe Grün Grau Logo Abbrechen [Standard] OSD zurücksetzen Zurücksetzen Abbrechen [Standard] Einstellungen zurücksetzen Netzwerkstatus (schreibgeschützt) MAC-Adresse (schreibgeschützt) Aus[Standard] DHCP...
- Seite 34 PROJEKTOR VERWENDEN Hauptmenü Untermenü Untermenü 2 Untermenü 3 Untermenü 4 Werte Regulatory Seriennummer Aktuelle Eingangsquelle Auflösung 00x00 Refresh Rate 0,00Hz Netzwerkstatus IP-Adresse Projektor-ID 00~99 Anzeigemodus Betriebsmodus (standby) Information Modus Helligkeit Filterstunden Hell Eco. Dynamic Lampenstd. Eco+ Total System FW-Version Aktualisieren Hinweiss: ‡...
-
Seite 35: Menü Bildschirm Bildeinstellungen
PROJEKTOR VERWENDEN Menü ANZEIGE Menü Bildschirm Bildeinstellungen Anzeigemodus Hier finden Sie zahlreiche für verschiedene Bildtypen optimal angepasste Werkseinstellungen. ‡ Präsentation: Dieser Modus eignet sich zur Anzeige von PowerPoint-Präsentationen, wenn der Projektor mit dem PC verbunden ist. ‡ Hell: Maximale Helligkeit für PC-Quellen. ‡... - Seite 36 PROJEKTOR VERWENDEN Farbeinstell. Konfigurieren Sie die Farbeinstellungen. ‡ BrilliantColor™: Diese Funktion verwendet einen neuen Farbverarbeitungsalgorithmus und Verbesserungen zur Erzielung einer höheren Helligkeit bei realistischen, lebhafteren Farben. ‡ Farbtemperatur (nur Datenmodus): Wählen Sie eine Farbtemperatur zwischen Warm, Standard, Kühl und Kühl. ‡...
-
Seite 37: Zurücksetzen
PROJEKTOR VERWENDEN Modus Helligkeit (Lampenbasisdaten) Passen Sie Helligkeitsmoduseinstellungen für lampenbasierte Projektoren an. Hell: Mit „Hell“ erhöhen Sie die Helligkeit. ‡ ‡ Eco.: Wählen Sie zum Dämmen der Projektorlampe „Eco.“; dadurch verringert sich der Energieverbrauch und Sie verlängern die Lampenlebensdauer. ‡ Dynamic: Mit „Dynamic“... -
Seite 38: Menü Anzeige Seitenverhältnis
PROJEKTOR VERWENDEN Menü Anzeige Seitenverhältnis Seitenverhältnis Wählen Sie das Seitenverhältnis des angezeigten Bildes zwischen den folgenden Optionen: ‡ 4s:3: Dieses Format eignet sich für 4:3-Eingangsquellen. ‡ 16s:9: Dieses Format eignet sich für 16:9-Eingangsquellen wie auf Breitbildfernseher angepasstes HDTV und DVD. ‡... - Seite 39 PROJEKTOR VERWENDEN XGA-Auto-Abbildung-Regel: Eingangsauflösung Autom./Skala Auto H. Auflösung V. Auflösung 1024 1024 1024 4s:3 1024 1024 1600 1200 1024 1280 1024 Breitbild- 1280 1024 Notebook 1280 1024 1024 SDTV 1024 1280 1024 HDTV 1920 1080 1024 WXGA-Skalierungstabelle (Leinwandtyp 16s:10): Hinweiss: ‡...
- Seite 40 PROJEKTOR VERWENDEN Eingangsauflösung Autom./Skala Auto H. Auflösung V. Auflösung 1280 1280 1280 Breitbild- 1280 1280 Notebook 1280 1280 1280 SDTV 1280 1280 1280 HDTV 1920 1080 1280 WXGA-Skalierungstabelle (Leinwandtyp 16s:9): 16s:9-Bildschirm 480i/p 576i/p 1080i/p 720p Auf 960 x 720 skalieren. 16x9 Auf 1280 x 720 skalieren.
- Seite 41 PROJEKTOR VERWENDEN 1080p-Skalierungstabelles: 480i/p 576i/p 1080i/p 720p 16s:9-Bildschirm Skalierung auf 1440 x 1080. 16x9 Auf 1920 x 1080 skalieren. Skalierung auf 1920 x 1440, dann zentrales Bild mit 1920 x 1080 anzeigen. Native - 1:1-Abbildung, zentriert. - Keine Skalierung; das Bild wird mit der Auflösung basierend auf der Eingangsquelle angezeigt.
-
Seite 42: Menü Anzeige Rändermaske
PROJEKTOR VERWENDEN Menü Anzeige Rändermaske Rändermaske Nutzen Sie diese Funktion zum Entfernen des Videokodierungsrauschens am Rand der Videoquelle. Menü Anzeige Zoom Zoom Zum Vergrößern eines Bildes auf der Projektionsfläche verwenden. Menü Anzeige Image Shift Image Shift Passen Sie die Position des projizierten Bildes horizontal (H) oder vertikal (V) an. Menü... -
Seite 43: Menü Setup Projektion
PROJEKTOR VERWENDEN Menü Setup Menü Setup Projektion Projektion Wählen Sie die bevorzugte Projektionsart zwischen Front, Hinten, Decke oben und Hinten oben. Menü Setup Bildschirmtyp Bildschirmtyp (nur bei WXGA-Modell) Wählen Sie den Bildschirmtyp zwischen 16:9 und 16:10. Menü Setup Lampeneinstellungen Hinweis zur Lampe Hier entscheiden Sie, ob Sie über eine Meldung an das Auswechseln der Lampe erinnert werden möchten. -
Seite 44: Betriebsmodus (Standby)
PROJEKTOR VERWENDEN Autom. aus (Min.) Hier stellen Sie den Countdown-Timer ein. Der Countdown-Timer fängt an zu zählen, wenn kein Signal am Projektor anliegt. Der Projektor wird automatisch ausgeschaltet, sobald der Countdown (in Minuten) abgelaufen ist. Zeitsteuerung (Min.) Konfigurieren Sie den Zeitsteuerung. ‡... -
Seite 45: Menü Einstellung: Hdmi Link Einstellungen (Typ 2)
PROJEKTOR VERWENDEN Menü Einstellungs: HDMI Link Einstellungen (Typ 2) Hinweiss: ‡ Wenn Sie HDMI-CEC-kompatible Geräte per HDMI-Kabel am Projektor anschließen, können Sie deren Betriebsmodus über die Funktion HDMI Verbindung im OSD-Menü des Projektors steuern. Dadurch ist es möglich, ein oder mehrere Geräte in einer Gruppe per HDMI Verbindung ein- und auszuschalten. In einer typischen Konfiguration ist Ihr DVD-Player beispielsweise über einen Verstärker oder eine Heimkinoanlage mit dem Projektor verbunden. -
Seite 46: Menü Setup Projektor-Id
PROJEKTOR VERWENDEN Menü Setup Projektor-ID Projektor-ID Über dieses Menü können Sie die ID (von 0 bis 99) einstellen. Die ID erlaubt Ihnen, per RS232-Befehl einen individuellen Projektor zu steuern. Menü Setup Optionen Sprache Wählen Sie die Sprache des OSD-Menüs: Englisch, Deutsch, Französisch, Italienisch, Spanisch, Portugiesisch, Polnisch, Niederländisch, Schwedisch, Norwegisch/Dänisch, Finnisch, Griechisch, Chinesisch traditionell, Chinesisch vereinfacht, Japanisch, Koreanisch, Russisch, Ungarisch, Tschechisch, Arabisch, Thai, Türkisch, Farsi, Vietnamesisch, Indonesisch, Rumänisch und Slowakisch. -
Seite 47: Menü Setups: Zurücksetzen
PROJEKTOR VERWENDEN Neutrals: Im Startbild wird das Logo nicht angezeigt. ‡ ‡ Benutzer: Zur Verwendung des über die „Logo-Aufnahme“-Funktion gespeicherten Bildes. Logo-Aufnahme Wählen Sie zur Logoerfassung „Ja“ und zum Abbrechen der Logoerfassung „Abbrechen“. Hintergrundfarbe Über diese Funktion können Sie ein blaues, rotes, grünes, graues, gar kein oder ein Logobild anzeigen, wenn kein Signal verfügbar ist. -
Seite 48: Netzwerksteuerung-Menü
PROJEKTOR VERWENDEN Bei Herstellung einer direkten Verbindung von Ihrem Computer zum Projektor* Setzen Sie die DHCP-Option am Projektor auf „Aus“. Konfigurieren Sie IP-Adresse, Subnetzmaske, Gateway und DNS am Projektor („Netzwerk > LAN“). Öffnen Sie die Seite Netzwerk- und Freigabecenter an Ihrem PC und weisen Sie die am Projektor eingestellten Netzwerkparameter auch Ihrem PC zu. -
Seite 49: Menü Setup > Netzwerk: Control Settings
PROJEKTOR VERWENDEN Menü SETUP > Netzwerks: Control Settings LAN_RJ45-Funktion Für einen einfachen Betrieb bietet der Projektor verschiedene Netzwerk- und Fernverwaltungsfunktionen. Die LAN/ RJ45-Funktion des Projektors über ein Netzwerk, bspw. zur externen Verwaltung: Ein-/Abschaltung, Helligkeits- und Kontrasteinstellungen. Zudem können Sie Projektorstatusinformationen einsehen, wie: Videoquelle, Stummschaltung etc. - Seite 50 PROJEKTOR VERWENDEN LAN/RJ45 Verbinden Sie ein RJ45-Kabel mit den RJ45-Ports an Projektor und PC (Notebook). Audio Out Audio In VGA-IN 1 / YPbPr VGA-IN 2 / YPbPr S-VIDEO VIDEO USB Power HDMI 1 / MHL HDMI 2 Out (5V 1.0A) MOUSE / SERVICE Audio In /Mic In...
- Seite 51 PROJEKTOR VERWENDEN Klicken Sie auf „Eigenschaften“. Geben Sie IP-Adresse und Subnetzmaske ein, drücken Sie dann „OK“. Drücken Sie die „Menü“-Taste am Projektor. Öffnen Sie am Projektor Netzwerk > LAN. Geben Sie die folgenden Verbindungsparameter ein: ± DHCP: Aus ± IP-Adresse: 192.168.0.100 ±...
- Seite 52 PROJEKTOR VERWENDEN Der Projektor ist für die externe Verwaltung eingerichtet. Die LAN/RJ45-Funktion zeigt Folgendes: Informationen-Seite Haupt-Seite Werkzeuge-Seite IT-Helpdesk kontaktieren Deutsch...
- Seite 53 PROJEKTOR VERWENDEN Funktion RS232 per Telnet Es gibt eine alternative Methode zur RS232-Befehlssteuerung, das sogenannte „RS232 by TELNET“ für die LAN- / RJ-45-Schnittstelle. Kurzanleitung für „RS232 by Telnet“ ‡ Prüfen und beziehen Sie die IP-Adresse im OSD des Projektors. ‡ Stellen Sie sicher, dass der PC/das Notebook auf die Webseite des Projektors zugreifen kann.
-
Seite 54: Menü Infos
PROJEKTOR VERWENDEN Menü Infos Menü Infos Zur Anzeige der Projektorinformationen wie nachstehend aufgelistet: ‡ Regulatory ‡ Seriennummer ‡ Aktuelle Eingangsquelle ‡ Auflösung ‡ Refresh Rate ‡ Netzwerkstatus ‡ IP-Adresse ‡ Projektor-ID ‡ Fernbedienungscode ‡ Fernbedienungscode (aktiv) ‡ Anzeigemodus ‡ Betriebsmodus (standby) ‡... -
Seite 55: Wartung
WARTUNG Auswechseln der Lampe Der Projektor erkennt automatisch die Lebensdauer der Lampe. Wenn die Lampe fast am Ende Ihrer Einsatzzeit ist, erscheint eine Warnmeldung. Achtung Warnung Lampe Lampenlaufzeit überschritten. Wenn Sie diese Meldung sehen, wenden Sie sich zum Auswechseln der Lampe bitte baldmöglichst an Ihren Händler oder das nächste Kundencenter. - Seite 56 WARTUNG Auswechseln der Lampe (Fortsetzung) Verfahren: Schalten Sie die Stromversorgung zum Projektor aus, indem Sie die „ “-Taste an der Fernbedienung oder am Projektorbedienfeld drücken. Lassen Sie den Projektor mindestens 30 Minuten lang abkühlen. Trennen Sie das Gerät vom Stromnetz. Lösen Sie die Schraube an der Abdeckung.
-
Seite 57: Staubfilter Installieren Und Reinigen
WARTUNG ‡ Die Schraube an der Lampenabdeckung und an der Lampe selbst kann nicht gelöst werden. ‡ Der Projektor lässt sich erst einschalten, wenn die Lampenabdeckung angebracht wurde. ‡ Berühren Sie das Glas der Lampe nicht. Durch Fett, das von der Haut an die Lampe gelangt, kann die Lampe bersten. -
Seite 58: Zusätzliche Informationen
ZUSÄTZLICHE INFORMATIONEN Kompatible Auflösungen Digitale Kompatibilität B0/Hergestellt- B0/Standard-Timing B0/Detail-Timing B1/Videomodus B1/Detail-Timing Timing 720 x 400 bei 70 Hz SVGA: Natives Timing: 640 x 480p bei 60 Hz 720 x 480p bei 60 Hz 640 x 480 bei 60 Hz 800 x 600 bei 120Hz XGA: 1024 x 768 bei 60Hz 720 x 480p bei 60 Hz 1280 x 720p bei 60 Hz... - Seite 59 ZUSÄTZLICHE INFORMATIONEN Analoge Kompatibilität B0/Hergestellt- B0/Standard-Timing B0/Detail-Timing B1/Videomodus B1/Detail-Timing Timing 720 x 400 bei 70 Hz SVGA: Natives Timing: 1366 x 768 bei 60 Hz 640 x 480 bei 60 Hz 800 x 600 bei 120Hz XGA: 1024 x 768 bei 60Hz WXGA: 1280 x 800 bei 60 640 x 480 bei 67Hz 1024 x 768 bei 120 Hz...
- Seite 60 Wenn der 3D-Eingang 1080p bei 24 Hz ist, sollte das DMD mit ganzzahligem Vielfachem mit 3D-Modus wiedergeben. ‡ Unterstützt NVIDIA 3DTV Play, falls keine Patentgebühr von Optoma existiert. 1080i bei 25 Hz und 720p bei 50 Hz laufen in 100 Hz; andere 3D-Timings laufen in 120 Hz. ‡...
-
Seite 61: Bildgröße Und Projektionsabstand
ZUSÄTZLICHE INFORMATIONEN Bildgröße und Projektionsabstand (XGA) Diagonale Projektionsfläche, B x H Projektionsentfernung (D) Versatz (Hd) Länge der (Zoll) (Fuß) Leinwand Breite Höhe Breite Höhe Weitwinkel Tele Weitwinkel Tele (Zoll) (4s:3) 0,67 26,40 19,8 3,28 4,27 0,08 3,15 0,81 0,61 32,00 3,94 5,25 0,09... - Seite 62 ZUSÄTZLICHE INFORMATIONEN (1080P) Diagonale Projektionsfläche, B x H Projektionsentfernung (D) Versatz (Hd) Länge der (Zoll) (Fuß) Leinwand Breite Höhe Breite Höhe Weitwinkel Tele Weitwinkel Tele (Zoll) (16s:9) 0,80 0,45 31,38 17,65 2,95 3,94 0,07 2,76 0,89 34,86 19,6 3,28 4,27 0,08 3,15 1,11...
-
Seite 63: Projektorabmessungen Und Deckenmontage
ZUSÄTZLICHE INFORMATIONEN Projektorabmessungen und Deckenmontage Bitte verwenden Sie bei der Installation zur Vermeidung von Schäden am Projektor unser Deckenmontageset. Falls Sie ein Deckenmontageset von Dritten nutzen möchten, stellen Sie bitte sicher, dass die Schrauben zur Befestigung des Projektors mit den folgenden Spezifikationen übereinstimmen: ‡... -
Seite 64: Ir-Fernbedienung 1-Codes
ZUSÄTZLICHE INFORMATIONEN IR-Fernbedienung 1-Codes Tastenlegende Beschreibung Schlüsselcode Power Zum Ein-/Ausschalten des Projektors drücken. Standbild Zum Standbild des Projektorbildes drücken. Zum Ändern des Seitenverhältnisses eines angezeigten Bildes Seitenverhältnis drücken. Zum Ein-/Ausschalten des integrierten Projektorlautsprechers AV stumm drücken ‡ Zum Anpassen von durch Neigen des Projektors Trapezkor + / verursachten Bildverzerrungen drücken. -
Seite 65: Beschreibung
ZUSÄTZLICHE INFORMATIONEN Tastenlegende Beschreibung Schlüsselcode HDMI Zur Auswahl der HDMI-Quelle drücken. Zur Auswahl der VGA-Quelle drücken. Video Zur Auswahl der Videoquelle drücken. Quelle Zur Auswahl eines Eingangssignals drücken. Zum automatischen Anpassen der Bildhelliigkeit zur Erzielung Modus Helligkeit einer optimalen Kontrastleistung drücken. Durch Drücken dieser Taste wird der Projektor automatisch mit der Erneute Synchronisierung... -
Seite 66: Ir-Fernbedienung 2-Codes
ZUSÄTZLICHE INFORMATIONEN IR-Fernbedienung 2-Codes Power Switch Freeze Enter Page+ Laser Page- V Keystone Volume Menu HDMI Video User1 User2 User3 Source Resync Schlüs- Druckschlüssel- Schlüssel Beschreibung selcode definition Power Ein- / Austaste Zum Ein-/Ausschalten des Projektors drücken. Wechseln Wechseln Zum Ein-/Ausschalten der USB-Maus drücken. Anzeige / Ton Zum Ein-/Ausblenden von Bild und Ton drücken. - Seite 67 ZUSÄTZLICHE INFORMATIONEN Schlüs- Druckschlüssel- Schlüssel Beschreibung selcode definition Laser Laser Als Laserpointer nutzen. Page + Page + Zum Blättern nach oben drücken. Trapezkorrektur + Zum Anpassen von durch Neigen des Projektors Ver. Trapezkor. verursachten Bildverzerrungen drücken. Trapezkorrektur - Lautstärke + Zum Erhöhen/Verringern der Lautstärke drücken.
-
Seite 68: Problemlösung
ZUSÄTZLICHE INFORMATIONEN Problemlösung Falls Probleme mit dem Projektor auftreten, beachten Sie bitte folgende Informationen. Falls sich ein Problem nicht beseitigen lässt, wenden Sie sich bitte an Ihren Händler oder das nächstgelegene Kundencenter. Bildprobleme Es wird kein Bild angezeigt. ‡ Überprüfen Sie, ob alle Kabel und Stromverbindungen, wie im Abschnitt „Installation“ beschrieben, richtig und fest angeschlossen sind. - Seite 69 ZUSÄTZLICHE INFORMATIONEN Zwei Bilder, side-by-side-Format ‡ Drücken Sie die „3D“-Taste und wählen bei einem zweidimensionalen HDMI 1.3 2D-Eingangssignal (1080i, nebeneinander) „Side By Side“. Das Bild wird nicht dreidimensional angezeigt ‡ Prüfen Sie, ob die Batterie der 3D-Brille erschöpft ist. ‡ Prüfen Sie, ob die 3D-Brille eingeschaltet ist.
-
Seite 70: Warnanzeige
ZUSÄTZLICHE INFORMATIONEN Warnanzeige Wenn die Warnanzeigen (siehe unten) aufleuchten oder blinken, schaltet sich der Projektor automatisch aus: ‡ „Lampen“-LED leuchtet rot, „Betrieb/Bereitschaft“-Anzeige blinkt rot. ‡ „Temperatur“-LED leuchtet rot, „Betrieb/Bereitschaft“-Anzeige blinkt rot. Dies zeigt an, dass der Projektor überhitzt ist. Unter normalen Bedingungen kann der Projektor anschließend wieder eingeschaltet werden. - Seite 71 ZUSÄTZLICHE INFORMATIONEN Achtung Warnung Lampe Lampenlaufzeit überschritten. ‡ Warnung Temperatur: Achtung TEMPERATUR ZU HOCH Bitte: 1. Stellen Sie sicher, dass die Lüftungswege frei sind. 2. Stellen Sie sicher, dass die Umgebungstemperatur unter 45 Grad C ist. If the problem persists in spite of the above. Bitte kontaktieren Sie das Service Center.
-
Seite 72: Technische Daten
ZUSÄTZLICHE INFORMATIONEN Technische Daten Optisch Beschreibung Native Auflösung XGA / WXGA Objektiv - Manueller Zoom und manueller Fokus Bildgröße (diagonal) 22,9 bis 252 Zoll (Übersteuerung bis 300 Zoll) Projektionsentfernung 1 bis 10 m (Fokusreichweite) (Übersteuerung bis 12 m) Elektrisch Beschreibung Farbwiedergabe 1073,4 Millionen Farben - Horizontale Abtastrate: 15,375 –... -
Seite 73: Optoma-Niederlassungen Weltweit
ZUSÄTZLICHE INFORMATIONEN Optoma-Niederlassungen weltweit Bitte wenden Sie sich für Service und Kundendienst an Ihre örtliche Niederlassung. Japan 3178 Laurelview Ct. 888-289-6786 東京都足立区綾瀬3-25-18 Fremont, CA 94538, USA 510-897-8601 info@os-worldwide.com 株式会社オーエス www.optomausa.com services@optoma.com コンタクトセンター:0120-380-495 www.os-worldwide.com Taiwan Kanada 3178 Laurelview Ct. 888-289-6786 12F., No.213, Sec. 3, Beixin Rd.,... - Seite 74 www.optoma.com...
