HINWEIS Allen Anweisungen, Garantien und anderen zugehörigen Dokumenten sind Änderungen nach Ermessen von Horizon Hobby, Inc. vorbehalten. Allen Anweisungen, Garantien und anderen zugehörigen Dokumenten sind Änderungen nach Ermessen von Horizon Hobby, Inc. vorbehalten. Aktuelle Produktliteratur fi nden Sie unter www.horizonhobby.com im Support-Abschnitt für das Produkt. Aktuelle Produktliteratur fi...

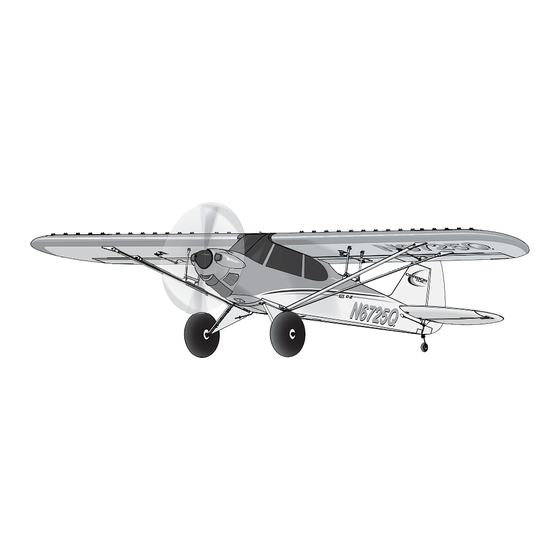

Die E-flite Carbon-Z Cub ielen Dank für den Kauf der E-fl ite Carbon-Z Cub. Wie die von Cub Crafters hergestellte Originalmaschine ist das von World Aerobatic Champion Quique Somen- zini designte Modell ein echter Alleskönner, der das Vergnügen eines Cruisers mit unglaublicher Power kombiniert. In Verbindung mit der hochfesten Carbon Z Konstruktion sorgt das im Spektrum AR635 Empfänger integrierte AS3X System für Flugleistungen die vorher so nicht vorstellbar waren mit einer absolut präzisen...
AS3X System Horizon Hobby hat schon immer RC Sport, Scale und einzigartige Flugzeuge Das System bietet eine hochpräzise Kontrolle mit dem sicheren Gefühl der mit Performance entwickelt, die die Herzen von Experten schneller schlagen absoluten Neutralität. Dabei arbeitet es so überzeugend, dass Sie das Gefühl lassen.
Binden von Sender und Empfänger WARNUNG GEGEN GEFÄLSCHTE PRODUKTE: Sollten Sie jemals einen Empfänger aus einem Horizon Hobby Produkt wechseln wollen, kaufen Sie diesen bitte bei Horizon Hobby oder einem autorisierten Horizon Hobby Händler um sicher zu stellen, dass Sie ein authentisches qualitativ hochwertiges Spektrum Produkt erhalten.
Akkueinbau Akkuauswahl Wir empfehlen den E-fl ite 3200mAh 22,2 6S Li-Po Akku (EFLB32006S30). Für andere E-fl ite Akkus lesen Sie bitte in der optionalen Teileliste nach. Sollten Sie einen anderen Akku verwenden muß dieser die gleiche Kapazität, Abmes- sungen und Gewicht des E-fl ite Akkus haben, damit sich der Schwerpunkt nicht wesentlich ändert.
Armieren des Reglers und Empfängers Das AS3X System wird auch nach dem Binden initialisiert, für nachfolgende Flüge und dem Anschließen des Flugakkus folgen Sie bitte den erforderlichen Schritten wie unten beschrieben. AS3X Das AS3X System wird so lange nicht aktiv, bis der Gashebel oder Trimmung zum ersten Mal erhöht wird.
Montage des Fahrwerks Benötigter Klebstoff: Schraubensicherung Montage 1. Setzen Sie die beiden Tundrareifen (A) wie abgebildet mit den vier Stellrin- gen auf den Fahrwerksdraht. Bitte achten Sie darauf, dass die Schrauben der Stellringe auf die fl achen Stellen des Drahtes greifen und sichern diese mit Schraubensicherung.
Einbau des Seitenruders Benötiger Klebstoff: Dünnfl üssiger Sekundenkleber Montage 1. Schieben Sie die CA Scharniere (A) in die Schlitze (B) des Leitwerks. 2. Schrauben Sie die Schraube (C) in den Ruderhalter. 3. Stellen das Flugzeug auf seine Nase mit dem Leitwerk nach oben, so dass der dünnfl...
Einbau des Höhenleitwerks 1. Schieben Sie die Leitwerksverbinder (A) durch die Öffnung im Heck des Flugzeuges. 2. Setzen Sie das rechte und linke Höhenleitwerk wie abgebildet an den Rumpf und achten bitte darauf dass die Ruderhörner nach unten zeigen. 3. Schrauben Sie die 4 Schrauben (B) in die vorderen und hinteren Löcher auf der Ruderunterseite.
Motor- und Propellereinbau 1. Schließen Sie die Motor- und Regerkabel farblich passend an. 2. Installieren Sie den Motor (A) mit dem montierten X-Halter (B) mit den 4 Schrauben (C) und Sprengringen (D) am Rumpf. 3. Setzen Sie den Mitnehmer (E) und die Spinnerrückplatte (F) auf die Motor- welle (G) 4.
Montage der Tragfl ächen Überprüfen Sie vor jedem dem Flug dass alle Flächenanschlüsse und Befesti- gungen gesichert sind. Montage Montieren Sie die beiden Tragfl ächen in den folgenden Schritten (Abgebildet ist A A A nur die rechte Tragfl äche). 1. Kleben Sie die 6 Vortex Generatoren (A) mit doppelseitigem Klebeband (C) in den Tragflächenkanal (B).
Montage der Tragfl ächen - Fortsetzung Montage 1. Schieben Sie den Flächenverbinder (A) in den Rumpf. 2. Schieben Sie die linke und rechte Tragfläche über den Flächenverbinder und in den Schlitz im Rumpf. 3. Schließen Sie die Servoanschlüsse (D) an die entsprechenden Anschlüsse im Rumpf (Anschlüsse markiert mit AIL oder FLAP).
Der Schwerpunkt (CG) Der Schwerpunkt wird von der Vorderkante der Tragfl äche nach hinten ge- messen. Der Schwerpunkt wurde mit in die Mitte des Akkufach eingesetzten empfohlenen LiPo Akku (EFLB32006S30 ) ermittelt. 120mm von der Vorder- kante der Tragfl ä- che nach hinten gemessen.
Zentrieren der Kontrollen WICHTIG: Führen Sie den Steuerrichtungstest durch bevor Sie die • Drehen Sie den Anschluß Kontrollen zentrieren. auf dem Gestänge im oder gegen den Uhrzeigersinn Zentrieren der Ruderund Einstellen des Gestänges bis das Ruder zentriert ist. Zentrieren Sie mechanisch die Ruder bevor das AS3X aktiv ist. •...
Sendereinstellung WICHTIG: Die Grundeinstellung des AR635 Empfängers ist der Normale Mode. Checkliste für Sendereinstellung Wir empfehlen, dass Sie diese nicht ändern. Für mehr Informationen lesen Sie bitte die Bedienungsanleitung des Empfängers. Bevor Sie einen Computersender binden (DX6i, DX7/DX7se, DX7s, DX8, DX10t, DX18): Um dieses Flugzeug mit den Klappen und der optionalen Schleppkupplung zu 1.
Tipps zum Fliegen und Reparieren Bitte beachten Sie lokale Gesetze und Vorschriften bevor Sie sich einen Platz Gehen Sie beim Ausfahren der Klappen auf 1/4 Gas. Sollten Sie die Klappen bei zum fl iegen suchen. höheren Geschwindigkeiten ausfahren wird das Flugzeug steigen. Program- mieren Sie den Klappen - Höhenruder nach unten Mischer auf 42 % Tiefenbei- Flugplatz mischung um diese Tendenzen zu kompensieren.
Wartung nach dem Flug 1. Trennen Sie den Flugakku vom Regler/ESC (notwendig zur Sicherheit und 5. Reparieren bzw. ersetzen Sie beschädigte Bauteile. Akkuhaltbarkeit). 6. Lagern Sie den Flugakku gesondert vom Fluggerät und überwachen Sie 2. Schalten Sie den Sender aus. die Aufl...
Montage des optionalen Kameraträgers Der optionale Kameraträger (EFL1045023) ist separat erhältlich. WICHTIG: Bitte beachten Sie lokale Gesetze und Verordnungen bevor Sie jede Art von Foto- oder Videokamera auf diesem Produkt montieren. 1. Schneiden Sie vorsichtig einen Schlitz (in der Größe des Reiters von dem Kameraträger) in der Mitte der Tragfl...
Leitfaden zur Hilfestellung AS3X Problem Mögliche Ursache Lösung Geschwindigkeit zu hoch Reduzieren Sie die Geschwindigkeit Beschädigter Propeller oder Ersetzen Sie den Propeller oder Spinner Spinner Wuchten Sie den Propeller. Für mehr Informationen sehen Sie bitte John Redmanns Propeller Balancing Propeller nicht gewuchtet Video unter www.horizonhobby.com Stellen Sie den Gainwert passend zu den Flugbedingungen ein (Wind,Drift, lokale Bedingungen Luft- Geänderte Flugbedingungen...
Seite 21
Problem Mögliche Ursache Lösung Sender steht während des Bindens zu nah am Emp- Stellen Sie den Sender etwas weiter vom Empfänger weg Trennen Sie den fänger Flugakku und schließen ihn erneut an Fluggerät oder Sender sind zu nahe an einem großen Stellen Sie den Sender weiter weg von den großen metallischen Objekten Metallgegenstand Das Fluggerät lässt...
Garantieeinschränkungen Warnung Fragen, Hilfe und Reparaturen Ein ferngesteuertes Modell ist kein Spielzeug. Es kann, wenn es falsch eing- Ihr lokaler Fachhändler und die Verkaufstelle können eine Garantiebeurteilung esetzt wird, zu erheblichen Verletzungen bei Lebewesen und Beschädigungen ohne Rücksprache mit Horizon nicht durchführen. Dies gilt auch für an Sachgütern führen.
Kontakt Informationen Land des Kaufs Horizon Hobby Adresse Telefonnummer/E-Mail-Adresse Horizon Technischer Service service@horizonhobby.de Christian-Junge-Straße 1 Deutschland Sales: Horizon Hobby GmbH +49 (0) 4121 2655 100 25337 Elmshorn, Deutschland Konformitätshinweise für die Europäische Union Konformitätserklärung laut Allgemeine Anforderungen (ISO/IEC 17050- Konformitätserklärung laut Allgemeine Anforderungen (ISO/IEC 17050- 1:2004, korrigierte Fassung 2007-06-15);...
