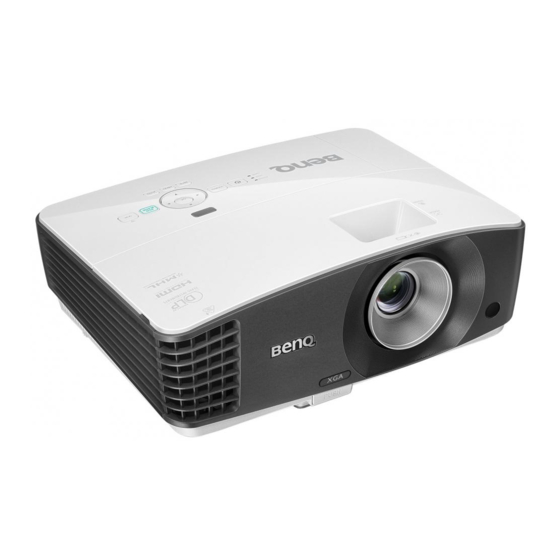

- Seite 1 MX704/MW705 Digitalprojektor Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Wichtige Projektor an hohen Orten verwenden..........40 Sicherheitshinweise ..... 3 Einstellung des Tons ......41 Einleitung ....... 8 Verwendung des Testmusters..... 41 Verwendung der Lernvorlagen.... 42 Leistungsmerkmale ........8 Ausschalten des Projektors....43 Lieferumfang..........9 Direktes Ausschalten......43 Außenansicht des Projektors ....10 Menübedienung ........ -
Seite 3: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Der Projektor wurde so entwickelt und getestet, dass er die neuesten Normen für Sicherheit bei Geräten der Informationstechnologie erfüllt. Um die Sicherheit dieses Produktes zu gewährleisten, müssen Sie jedoch die in diesem Handbuch und auf dem Produkt vermerkten Anweisungen befolgen. Sicherheitshinweise Lesen Sie vor Inbetriebnahme Öffnen Sie immer die Blende der... - Seite 4 Sicherheitshinweise (Fortsetzung) Sorgen Sie dafür, dass die Benutzen Sie Lampen nicht über die Projektionslinse bei Betrieb frei ist, da angegebene maximale Nutzungsdauer andernfalls Beschädigungen durch hinaus. Übermäßige Nutzung der Wärme entstehen können oder Lampen über die angegebene Brandgefahr besteht. Um die Lampe Lebensdauer hinaus kann in seltenen vorübergehend auszuschalten, Fällen zum Zerbrechen führen.
- Seite 5 Sicherheitshinweise (Fortsetzung) Versuchen Sie niemals, den Projektor Stellen Sie den Projektor nicht an auseinanderzubauen. Im Inneren des folgenden Standorten auf. Gerätes stehen Teile unter Spannung. - Orte mit unzureichender Belüftung oder unzureichendem Platz. Der Der Kontakt mit diesen Teilen kann zu Abstand zur Wand muss mindestens lebensgefährlichen Verletzungen 50 cm betragen, und die Belüftung des...
- Seite 6 Sicherheitshinweise (Fortsetzung) Blockieren Sie nicht die Stellen Sie das Gerät nicht senkrecht Belüftungsöffnungen. auf eine Seite. Andernfalls kann der - Stellen Sie den Projektor nicht auf eine Projektor umfallen und beschädigt Decke, auf Bettzeug oder auf eine werden oder Verletzungen andere weiche Oberfläche.
-
Seite 7: Deckenmontage Des Projektors
Der BenQ-Deckenmontagesatz für den umgedreht anzeigen, so dass er auch Projektor ist im selben Fachgeschäft an der Decke montiert werden kann. erhältlich, in dem Sie auch den BenQ- Die Deckenmontage des Projektors muss Projektor erworben haben. BenQ fachgerecht unter Verwendung des speziellen empfiehlt, dass Sie außerdem ein... -
Seite 8: Einleitung
3D Funktion unterstützt Verschiedene 3D-Formate machen die 3D-Funktion flexibler. Bei Anzeige der Bilder mit einer deutlichen Tiefenwirkung können Sie eine 3D-Brille von BenQ tragen, um 3D-Filme, Videos und Sportereignisse in einer realistischeren Weise zu erleben. Die Helligkeit des projizierten Bildes variiert je nach der Umgebungshelligkeit sowie den ausgewählten Einstellungen für den Kontrast und die Helligkeit des Eingangssignals und steht in direkter Relation zum... -
Seite 9: Lieferumfang
Lieferumfang Packen Sie den Inhalt vorsichtig aus und prüfen Sie, ob alle unten abgebildeten Teile vorhanden sind. Wenn von diesen Teilen etwas fehlt, wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben. Standardzubehör Das mitgelieferte Zubehör ist für Ihr Land geeignet und kann von dem abgebildeten Zubehör abweichen. *Die Garantiekarte wird nur in bestimmten Regionen mitgeliefert. -
Seite 10: Außenansicht Des Projektors
Außenansicht des Projektors Externes Bedienfeld Vorder-/Oberseite (Siehe "Bedienelemente und Funktionen" auf Seite 11 für Einzelheiten.) Lautsprechergitter Lampenabdeckung Lüftungsöffnungen (Auslass für heiße Luft) Schnellverriegelungstaste Schutzkappe Fokus- und Zoomring Drahtlosabdeckung Lüftungsöffnungen (Einlass für kalte Luft) Projektionslinse IR-Fernbedienungssensor Mini USB-Anschluss RS232-Kontrollanschluss HDMI-Eingabeanschluss USB Type-A Anschluss Rück-/Unterseite Bietet 1,5 A Strom. -
Seite 11: Bedienelemente Und Funktionen
Bedienelemente und Funktionen Projektor 13 14 15 Fokusring 10. Pfeiltasten ( Auf, Links, Stellt den Fokus des projizierten Rechts) Bildes ein. Wenn das OSD-Menü aktiviert ist, dienen Zoomring die Tasten als Richtungstasten, mit denen Sie die gewünschten Menüeinträge Stellen Sie hiermit die Größe des auswählen und verschiedene Einstellungen Bildes ein. -
Seite 12: Fernbedienung
Fernbedienung (Für Japan) BACK EIN/AUS Wechselt zum vorherigen OSD-Menü Dient dem Umschalten zwischen zurück, schließt das Menü und speichert die Standbymodus und aktivem Betrieb. Menüeinstellungen. Quellenauswahl-Tasten (COMPUTER 1, VIDEO, S-VIDEO, HDMI, QCast • : Schaltet den Ton des Projektors Wählt eine Eingangsquelle für die ein und aus. - Seite 13 10. KEYSTONE 20. QUICK INSTALL Ruft das Schnelle Auswahl verschiedener Funktion, um das Schrägpositionsanpassungsfenster auf. projizierte Bild anzupassen und das Testmuster anzuzeigen. 11. PAGE +/PAGE - Dient dem Steuern eines Zeiger LASER verwenden Anzeigeprogramms (auf einem Der Laserpointer ist ein Hilfsmittel angeschlossenen PC), das auf Bild-nach- für die professionelle oben- und Bild-nach-unten-Befehle...
-
Seite 14: Reichweite Der Fernbedienung
Reichweite der Fernbedienung Die Fernbedienung muss mit einer maximalen Abweichung von 30 Grad senkrecht auf die IR-Fernbedienungssensoren des Projektors gerichtet werden. Der Abstand zwischen der Fernbedienung und den Sensoren darf nicht mehr als 8 Meter (~ 26 Fuß) betragen. Stellen Sie sicher, dass sich zwischen der Fernbedienung und den IR-Sensoren keine Hindernisse befinden, die den Infrarot-Lichtstrahl blockieren könnten. -
Seite 15: Aufstellen Des Projektors
Auf- Beachten Sie, dass für diese Variante eine und Abbau am besten geeignet. spezielle Leinwand für rückwärtige Projektion sowie der BenQ- Deckenmontagesatz erforderlich ist. Decke vorne Bei dieser Variante wird der Projektor mit der Oberseite nach unten vor der Tisch hinten Leinwand an der Decke befestigt. -
Seite 16: Bildgröße Einstellen
Bildgröße einstellen Die Größe des projizierten Bildes wird durch den Abstand zwischen Projektorlinse und Leinwand, die Zoomeinstellung und das Videoformat beeinflusst. Projektionsgrößen MX704 4:3 Leinwanddurchmesser Leinwand Mitte der Objektivlinse Vertikaler Versatz Projektionsabstand Das Bildformat der Leinwand beträgt 4:3 und das des projizierten Bildes beträgt 4:3 Leinwandgröße... - Seite 17 Wenn Ihr gemessener Projektionsabstand 620 cm beträgt, ist die nächste Übereinstimmung in der Spalte "Abstand von Leinwand (cm)" 626 cm. Wenn Sie durch die Zeile gehen, sehen Sie, dass eine 150 Zoll (etwa 3,8 Meter) große Leinwand benötigt wird. MW705 16:10 Bildschirmdiagonale Leinwand Mitte der Objektivlinse...
- Seite 18 Alle Werte sind lediglich Schätzungen und können von den tatsächlichen Abmessungen abweichen. Wenn Sie den Projektor dauerhaft montieren möchten, empfiehlt BenQ, vor dem Anbringen Projektionsgröße und -abstand mit dem Projektor an Ort und Stelle zu testen, um die optischen Eigenschaften des jeweiligen Projektors zu berücksichtigen.
-
Seite 19: Verbindungen
Verbindungen Gehen Sie beim Anschließen einer Signalquelle an den Projektor folgendermaßen vor: Schalten Sie alle Geräte aus, bevor Sie mit dem Anschließen beginnen. Verwenden Sie für jede Quelle das passende Kabel. Stellen Sie sicher, dass Sie die Kabel fest angeschlossen haben. Die für die folgenden Anschlussmöglichkeiten benötigten Kabel sind eventuell nicht alle im Lieferumfang dieses Projektors enthalten (siehe "Lieferumfang"... -
Seite 20: Anschließen Von Videoquellgeräten
Bei einigen Notebooks werden externe Videoanschlüsse nicht aktiviert, wenn sie an einen Projektor angeschlossen werden. Mit einer Tastenkombination wie z. B. FN + F3 oder der CRT/LCD-Taste wird die externe Anzeige ein- bzw. ausgeschaltet. Suchen Sie nach einer Funktionstaste mit der Aufschrift Strg/LCD oder einem Monitor-Symbol auf der Tastatur des Notebooks. -
Seite 21: Anschluss Des Video Streaming Dongle - Qcast (Optionales Zubehör)
Anschluss des Video Streaming Dongle - QCast (optionales Zubehör) Dieser Dongle ermöglicht Ihnen die drahtlose Projektion von Ihrem Smart-Gerät oder Computer. Wenden Sie sich an Ihren Händler vor Ort, um den QCast Dongle zu erwerben. Installation Lösen Sie die Schraube, welche die Drahtlosabdeckung befestigt und öffnen Sie die Drahtlosabdeckung. - Seite 22 Drahtlosprojektion beginnen Schalten Sie den Projektor ein. Nachdem der QCast Dongle am HDMI-2/MHL Anschluss angeschlossen wurde, leuchtet die LED Anzeige orange auf. Wenn ein andere MHL Dongle oder ein MHL Kabel mit einem verbundenen MHL-fähigen Gerät am HDMI-2/MHL Anschluss angeschlossen ist, leuchtet die LED Anzeige orange auf. Aktivieren Sie die Drahtlosfunktion mit dem QCast Dongle wie folgt.
-
Seite 23: Bedienung
Bedienung Einschalten des Projektors Verbinden Sie das Netzkabel mit dem Projektor und mit der Netzsteckdose. Schalten Sie die Netzsteckdose ein (sofern ein entsprechender Schalter vorhanden ist). Vergewissern Sie sich, dass die Stromanzeige POWER (Kontrollleuchte) am Projektor nach Anschließen des Netzkabels orange aufleuchtet. -
Seite 24: Einstellen Des Projizierten Bildes
Wenn die Frequenz/Auflösung des Eingangssignals den Betriebsbereich des Projektors überschreitet, wird die Meldung "Bereich überschritten" auf einer leeren Leinwand angezeigt. Wechseln Sie zu einem Eingangssignal, das mit der Auflösung des Projektors kompatibel ist, oder legen Sie für das Eingangssignal eine niedrigere Einstellung fest. -
Seite 25: Feinabstimmung Von Bildgröße Und Bildschärfe
Feinabstimmung von Bildgröße und Bildschärfe Stellen Sie die gewünschte Bildgröße Machen Sie das Bild schärfer, indem mit dem Zoomrad ein. Sie am Fokusring drehen. Korrektur der Schrägprojektion Bei einer Schrägprojektion ist das projizierte Bild entweder oben oder unten deutlich breiter. Dies tritt auf, wenn der Projektor nicht senkrecht zur Leinwand ausgerichtet ist. Sie können dies automatisch wie folgt korrigieren: Drücken Sie auf MENU und anschließend auf , bis das DISPLAY Menü... -
Seite 26: Eckenanpassung Einstellen
Eckenanpassung einstellen Sie können die vier Ecken des Bildes manuell anpassen, indem Sie die horizontalen und vertikalen Werte anpassen. Führen Sie einen der folgenden Schritte aus, um die Eckenanpassungskorrekturseite anzuzeigen. An Ecken anpassen • Drücken Sie auf QUICK INSTALL auf der Fernbedienung. -
Seite 27: Menüs Verwenden
Tisch vorne 2D-Trapezver. Menüeinstellungen An Ecken anpassen Betriebseinstellungen Position Fernempfänger Vorder- und Rückseite Phase Bedientastenfeldsperre H-Größe Hintergrundfarbe BenQ Digitaler Zoom Startbild BenQ Lernvorlage Beenden Beenden Verwenden Sie , um das Menü Drücken Sie auf EINSTELLUNGEN: Standard zu um eine bevorzugte Sprache markieren. -
Seite 28: Projektor Sichern
Projektor sichern Kabel mit Sicherheitsschloss verwenden Der Projektor sollte an einem sicheren Ort installiert werden, damit er nicht gestohlen werden kann. Sie können auch ein Schloss, z.B. ein Kensington-Schloss kaufen, um den Projektor zu sichern. Auf der Rückseite des Projektors finden Sie eine Auslassung, an der Sie ein Kensington-Schloss befestigen können. -
Seite 29: Wenn Sie Das Passwort Vergessen Haben
Notieren Sie die Nummer und schalten Sie Rückrufcode: den Projektor aus. 255 255 255 255 Wenden Sie sich an einen BenQ- Kundendienst in Ihrer Nähe, um die Beenden Nummer zu dekodieren. Sie werden u.U. aufgefordert, anhand eines Kaufbeleges nachzuweisen, dass Sie zur Nutzung des Projektors berechtigt sind. -
Seite 30: Passwort-Funktion Deaktivieren
Regel heller dargestellt als Videodaten, bei denen es sich meist um bewegte Bilder (Filme) handelt. Die native Anzeigeauflösung dieses Projektors besitzt das Bildformat 4:3 (MX704)/16:10 (MW705). Um bestmögliche Anzeigeergebnisse zu erzielen, sollten Sie nach Möglichkeit ein Eingangssignal auswählen und verwenden, das diese Auflösung ausgeben kann. - Seite 31 Farbraum ändern Im unwahrscheinlichen Fall, dass Sie den Projektor über den HDMI-Eingang des Projektors an einen DVD-Player anschließen und das projizierte Bild falsche Farben aufweist, ändern Sie den Farbbereich nach YUV. Gehen Sie folgendermaßen vor: Drücken Sie auf MENU und anschließend auf , bis das QUELLE Menü...
-
Seite 32: Vergrößern Des Bildes Und Suche Nach Details
Vergrößern des Bildes und Suche nach Details Wenn Sie mehr Details im projizierten Bild anzeigen möchten, vergrößern Sie das Bild. Verwenden Sie die Richtungspfeiltasten, um im Bild zu navigieren. Drücken Sie auf MENU und anschließend auf , bis das DISPLAY Menü markiert ist. -
Seite 33: Über Das Bildformat
In den folgenden Bildern sind die schwarz markierten Bereiche nicht aktiv und die weiß markierten aktiv. In diesen nicht ausgefüllten schwarzen Bereichen können OSD-Menüs angezeigt werden. Auto Skaliert ein Bild proportional, MX704 MW705 um es an die native Auflösung des Projektors in horizontaler oder vertikaler Breite anzupassen. -
Seite 34: Optimierung Der Bildqualität
16:10: Skaliert ein Bild so, dass es in der Mitte der Leinwand in einem Bildformat von 16:10 projiziert wird. 16:10-Bild Dies eignet sich für Bilder, die bereits das Bildformat 16:10 besitzen, da sie ohne Änderung des Bildformates angezeigt werden. Optimierung der Bildqualität Verwendung der Wandfarbe Wenn Sie ein Bild auf eine farbige Oberfläche projizieren, z. -
Seite 35: Modus Benutzer 1/Benutzer 2 Einstellen
Modus Benutzer 1/Benutzer 2 einstellen Es gibt zwei benutzerdefinierbare Modi, wenn die derzeit verfügbaren Bildmodi nicht für Ihren Bedarf geeignet sind. Sie können einen der Bildmodi (mit Ausnahme von Benutzer 1/Benutzer 2) als Ausgangspunkt verwenden und die Einstellungen anpassen. Drücken Sie auf MENU, um das OSD-Menü zu öffnen. Wechseln Sie zum Menü... -
Seite 36: Anpassung Brilliant Color
Anpassung Brilliant Color Für diese Funktion wird ein neuer Algorithmus für die Farbverarbeitung und Verbesserungen der Systemstufe verwendet, um eine bessere Helligkeit bei gleichzeitig naturgetreueren und lebhafteren Farben im Bild zu erzielen. Dies ermöglicht eine um 50% stärkere Helligkeit in Mitteltonbildern, die in Videos und Naturszenen häufig vorkommen. Der Projektor gibt dann Bilder in realistischeren und naturgetreueren Farben wieder. - Seite 37 Die Farbverwaltung bietet sechs Sätze (RGBCMY) an Farben zur Einstellung. Wenn Sie eine Farbe auswählen, können Sie den Bereich und die Sättigung unabhängig ganz nach Ihren Vorstellungen einstellen. Wenn Sie sich eine Test-Disc mit unterschiedlichen Farbtestmustern zugelegt haben, können Sie die Farbwiedergabe auf Monitoren, Fernsehern, Projektoren usw. testen. Sie können jedes Bild auf der Disc auf die Leinwand projizieren und dann zum Menü...
-
Seite 38: Einstellen Des Präsentations-Timers
Aktuellen oder alle Bildmodi zurücksetzen Wechseln Sie zum Menü BILD und markieren Sie Bildeinstellungen zurücksetzen. Markieren Sie OK und drücken Sie auf zur Auswahl von Aktuell oder Alle. • Aktuell: Zurücksetzen des aktuellen Bildmodus auf die Werkseinstellungen. • Alle: Stellt sämtliche Bildmodi auf die Standardeinstellungen zurück. Einstellen des Präsentations-Timers Der Präsentations-Timer kann die verbleibende Präsentationszeit anzeigen, um Ihnen das Zeitmanagement während Präsentationen zu erleichtern. -
Seite 39: Remote-Seitenwechsel
Eine Bestätigungsmeldung wird angezeigt. Markieren Sie Ja und drücken Sie auf OK auf dem Projektor oder auf der Fernbedienung zur Bestätigung. Es erscheint die Meldung "Timer eingeschaltet" auf dem Bildschirm. Der Timer beginnt mit dem Countdown, wenn er aktiviert ist. Um den Timer zu beenden, gehen Sie folgendermaßen vor. -
Seite 40: Bedientasten Sperren
Timer Unabhängig davon, ob aktiviert ist oder nicht, können Sie auf die meisten der Tasten am Projektor oder auf der Fernbedienung drücken, um das Projektionsbild wieder einzublenden. Sorgen Sie dafür, dass die Projektorlinse frei ist, da sich andernfalls auf der Linse befindliche Objekte erhitzen oder verformen können oder es zu Brandgefahr kommen kann. -
Seite 41: Einstellung Des Tons
Einstellung des Tons Die im Folgenden vorgenommene Einstellungen beziehen sich auf den/die Lautsprecher des Projektors. Stellen Sie sicher, dass Sie eine ordnungsgemäße Verbindung mit dem Audioeingang des Projektors hergestellt haben. Unter "Verbindungen" auf Seite 19 erfahren Sie, wie Geräte an den Audioeingang angeschlossen werden können. Ausschalten des Tons Um die Lampe vorübergehend auszuschalten, drücken Sie auf , oder:... -
Seite 42: Verwendung Der Lernvorlagen
Verwendung der Lernvorlagen Der Projektor bietet mehrere voreingestellte Muster für unterschiedliche Lehrzwecke. So aktivieren Sie das Muster: Öffnen Sie das OSD-Menü und wechseln Sie zu DISPLAY > Lernvorlage und drücken Sie auf zur Auswahl von Schultafel oder Weiß. Drücken Sie auf zur Auswahl des gewünschten Musters. -
Seite 43: Ausschalten Des Projektors
Ausschalten des Projektors Drücken Sie auf EIN/AUS. Es wird eine Bestätigungsmeldung eingeblendet. Wenn Sie die Meldung nicht innerhalb einiger Sekunden bestätigen, wird sie wieder ausgeblendet. Drücken Sie erneut auf EIN/AUS. Die POWER (Kontrollleuchte) blinkt orange, und die Projektionslampe wird ausgeschaltet, während das Gebläse noch etwa 90 Sekunden weiterläuft, um den Projektor abzukühlen. -
Seite 44: Menübedienung
Menübedienung Menüsystem Beachten Sie, dass die OSD-Menüs je nach ausgewähltem Signaltyp und dem Projektormodell, das Sie verwenden, variieren können. Hauptmenü Untermenü Optionen Aus/Hellgelb/Rosa/Hellgrün/Blau/ Wandfarbe Schultafel Bildformat Auto/Real/4:3/16:9/16:10 Autom. Schrägposition Ein/Aus 2D-Trapezver. An Ecken anpassen Position Phase H-Größe Digitaler Zoom Auto/Oben-Unten/Frame Sequential/ 3D-Modus Frame-Packing/Side By Side/Aus DISPLAY... - Seite 45 Hauptmenü Untermenü Optionen Bildmodus Hell/Präsentation/sRGB/Kino/(3D)/Benutzer 1/Benutzer 2 Referenzmodus Hell/Präsentation/sRGB/Kino/(3D) Helligkeit Kontrast Farbe Farbton Bildschärfe Brilliant Color Ein/Aus Farbtemperatur Kühl/Normal/Warm BILD R Verstärkung/G Verstärkung/ Farbtemperatur Feineinstellung B Verstärkung/R Versatz/G Versatz/ B Versatz Primärfarben R/G/B/C/M/Y Farbton Farbverwaltung Sättigung Zunahme Bildeinstellungen zurücksetzen Aktuell/Alle/Abbrechen Schnelle Auto-Suche Ein/Aus QUELLE...
- Seite 46 Schnellkühlung Ein/Aus Betriebseinstel- Sofortiger lungen Ein/Aus Neustart Deaktiviert/5 min/10 min/15 min/ Timer 20 min/25 min/30 min Deaktiviert/30 min/1 Std./2 Std./ Sleeptimer 3 Std./4 Std./8 Std./12 Std. Vorder- und Rückseite/Vorderseite/ Fernempfänger Rückseite Bedientastenfeldsperre Ein/Aus Hintergrundfarbe Schwarz /Blau/Violett/BenQ Startbild Schwarz /Blau/BenQ Bedienung...
- Seite 47 Hauptmenü Untermenü Optionen Höhenmodus Ein/Aus Stummschalten Ein/Aus Audioeinstellun- Lautstärke Ton Ein/Aus Ein/Aus Normal/Sparmodus/SmartEco/ Lampenmodus LampSave Lampeneinstel- lungen Lampentimer zurücks. Lampenzähler Passwort ändern Sicherheitsein- Sicherheitsein- EINSTEL- stell. Einschaltsperre stellungen ändern LUNGEN: 2400/4800/9600/14400/19200/ Erweitert Baudrate 38400/57600/115200 Testmuster Ein/Aus Verd. Untert. Ein/Aus aktiviert Verd.
-
Seite 48: Beschreibung Für Jedes Menü
Beschreibung für jedes Menü Funktion Beschreibung Korrigiert die Farbe des projizierten Bildes, wenn die Wandfarbe Projektionsfläche nicht weiß ist. Siehe "Verwendung der Wandfarbe" auf Seite Je nach Eingangssignalquelle gibt es mehrere Optionen für die Bildformat Einstellung des Bildformats. Siehe "Auswahl des Bildformats" auf Seite Korrigiert die Schrägprojektion des Bildes. -
Seite 49: Funktion
Funktion Beschreibung Dieser Projektor verfügt über eine 3D-Funktion, mit der Sie 3D-Filme, Videos und Sportereignisse in einer realistischeren Weise durch die Darstellung der Bildschärfe genießen können. Sie müssen eine 3D-Brille tragen, um 3D-Bilder sehen zu können. 3D-Modus Die Standardeinstellung ist Auto und der Projektor wählt automatisch ein entsprechendes 3D-Format, wenn 3D-Inhalte erkannt drücken... -
Seite 50: Farbverwaltung
Funktion Beschreibung Mittels der vordefinierten Bildmodi können Sie die Einrichtung Bildmodus des Projektorbildes für Ihren Eingangssignaltyp optimieren. Siehe "Auswahl des Bildmodus" auf Seite Dient der Auswahl eines Bildmodus, der Ihrem Bedarf hinsichtlich der Bildqualität am ehesten entspricht, und der weiteren Feinabstimmung des Bildes basierend auf den Referenzmodus Auswahlmöglichkeiten, die weiter unten auf dieser Seite angegeben sind. -
Seite 51: Menüeinstellungen
Funktion Beschreibung Dieser Timer hilft Ihnen dabei, Ihren Vortrag auf einen bestimmten Präsentations- Zeitraum zu begrenzen. Siehe "Einstellen des Präsentations-Timers" Timer auf Seite Hiermit können Sie die Sprache des OSD-Menüs festlegen. Siehe Sprache "Menüs verwenden" auf Seite Der Projektor kann an der Decke eines Raumes oder hinter einer Projektor Leinwand mit einem oder mehreren Spiegeln installiert werden. - Seite 52 Funktion Beschreibung Fernempfän- Hiermit können Sie alle oder einen bestimmten Fernbedienungsempfänger am Projektor aktivieren. Bedienta- Deaktiviert oder aktiviert alle Tastenfunktionen mit Ausnahme von stenfeld- EIN/AUS auf dem Projektor und den Tasten auf der sperre Fernbedienung. Siehe "Bedientasten sperren" auf Seite Hinter- Stellt die Hintergrundfarbe für den Projektor ein.
- Seite 53 Funktion Beschreibung Verd. Untert. aktiviert Aktiviert die Funktion durch Auswahl von Ein, wenn das ausgewählte Eingangssignal verdeckte Untertitel überträgt. • Untertitel: Eine Bildschirmanzeige von Dialogen, Erzählungen und Verd. Soundeffekten in TV-Sendungen und Videos, die verdeckt sind (und Untertitel in der Regel in Fernsehprogrammen mit "CC" gekennzeichnet sind). Untert.-Version Wählen Sie einen Modus für verdeckte Untertitel aus.
-
Seite 54: Firmware-Version
Funktion Beschreibung Quelle Zeigt die aktuelle Signalquelle an. Bildmodus Zeigt den ausgewählten Modus im Menü BILD an. Lampenmodus Zeigt den aktuellen Lampenmodus an. Auflösung Aktueller Zeigt die native Auflösung des Eingangssignals an. Systemsta- 3D Format Zeigt den aktuellen 3D-Modus an. Farbsystem Zeigt das Eingangssystemformat an. -
Seite 55: Wartung
Wartung Pflege des Projektors Der Projektor benötigt nur wenig Wartung. Sie sollten lediglich regelmäßig die Linse und das Gehäuse reinigen. Entfernen Sie keine Bauteile des Projektors. Wenden Sie sich an den Fachhandel, wenn andere Bauteile ausgetauscht werden müssen. Reinigung der Objektivlinse Reinigen Sie die Projektionslinse von Staub oder anderen Verschmutzungen. -
Seite 56: Lampeninformationen
Lampeninformationen Lampenbetriebssystem Wenn der Projektor in Betrieb ist, wird die Betriebszeit der Lampe automatisch vom integrierten Timer (in Stunden) berechnet. Die entsprechenden Betriebsstunden werden mit der folgenden Formel berechnet: Lampe Nutzungsdauer = (Stunden im Normal Modus) + (Stunden im Sparmodus Modus) + (Stunden im SmartEco Modus) + (Stunden im LampSave Modus) Gesant (äquivalente) Lampenstunden = 2,50 x (Stunden im Normal Modus) + 1,875 x (Stunden im Sparmodus Modus) + 1,25 x (Stunden im SmartEco Modus) +... -
Seite 57: Zeit Des Lampenaustausches
Wenn die Lampenanzeige rot aufleuchtet oder ein Warnhinweis anzeigt, dass die Lampe ausgewechselt werden sollte, wenden Sie sich an Ihren Händler oder gehen Sie zu http://www.BenQ.com, bevor Sie eine neue Lampe einsetzen. Eine verbrauchte Lampe kann zu einer Fehlfunktion des Projektors führen und in manchen Fällen sogar explodieren. -
Seite 58: Lampe Auswechseln
Lampe auswechseln WARNUNG: • Vermeiden Sie elektrische Stromschläge, indem Sie den Projektor immer ausschalten und das Netzkabel abziehen, bevor Sie die Lampe austauschen. • Lassen Sie, um schwere Verbrennungen zu vermeiden, den Projektor mindestens 45 Minuten abkühlen, bevor Sie die Lampe austauschen. •... - Seite 59 Ziehen Sie die Lampe mit dem Griff aus dem Projektor. WARNUNG: • Wenn sie zu schnell herausgezogen wird, kann die Lampe zerbrechen, und die Glassplitter können in den Projektor fallen. • Legen Sie die Lampe des Projektors nicht in der Nähe von brennbaren Materialien oder an Orten ab, an denen sie mit Wasser in Kontakt kommen kann oder die für Kinder zugänglich sind.
- Seite 60 Lampentimer zurücksetzen Öffnen Sie das OSD-Menü, nachdem das Startbild angezeigt wurde. Wechseln Sie zum Menü EINSTELLUNGEN: Erweitert > Lampeneinstellungen. Drücken Sie auf OK. Die Seite Lampeneinstellungen wird angezeigt. Markieren Sie Lampentimer zurücks. Eine Warnmeldung wird angezeigt, in der Sie gefragt werden, ob Sie den Lampentimer zurücksetzen möchten.
- Seite 61 Signalleuchten Signalleuchte Status und Beschreibung Betriebsanzeigen Standby-Modus Orangene Grün Einschalten. Blinkend Normaler Betrieb. Grün Orangene Normale Abkühlung beim Ausschalten Blinkend Download Blinkend Blinkend Blinkend CW Start fehlgeschlagen Grün Scaler Herunterfahren fehlgeschlagen (Datenabbruch) Blinkend Scaler Zurücksetzen fehlgeschlagen (nur Videoprojektor) Burn-in EIN Grün Burn-in AUS Grün...
-
Seite 62: Fehlerbehebung
Fehlerbehebung Der Projektor lässt sich nicht einschalten. Ursache Lösung Stecken Sie das Netzkabel in die Netzbuchse am Über das Netzkabel wird kein Strom Projektor und in die Netzsteckdose. Wenn die zugeführt. Steckdose über einen Schalter verfügt, stellen Sie sicher, dass sie eingeschaltet ist. Sie versuchen, den Projektor während Warten Sie, bis die Kühlphase abgeschlossen ist. -
Seite 63: Technische Daten
Technische Daten Technische Daten des Projektors Alle Daten können ohne Bekanntmachung geändert werden. Optische Daten Steuerung Auflösung Serielle RS-232-Steuerung MX704: 1024 x 768 XGA 9-polig x 1 MW705: 1280 x 800 WXGA IR-Empfänger x 2 Anzeigesystem 1-CHIP DMD Eingänge Objektivlinse... -
Seite 64: Abmessungen
Abmessungen 331 mm (B) x 129,4 mm (H) x 250,6 mm (T) 129,4 250,6 PUSH Einheit: mm Deckenmontage Schraube für Deckenmontage: M4 (Max L = 25 mm; Min L = 20 mm) 100.57 116.99 156.37 199.6 330.98 Einheit: mm Technische Daten... -
Seite 65: Timingtabelle
1024 x 768 XGA_85 84,997 68,667 94,500 XGA_120** 119,989 97,551 115,5 (Reduce Blanking) 1152 x 864 1152 x 864_75 67,5 BenQ 1024 x 576 60,0 35,820 46,966 Notebook_timing BenQ 1024 x 600 64,995 41,467 51,419 Notebook_timing 1280 x 720 1280 x 720_60*... -
Seite 66: Unterstütztes Timing Für Hdmi (Hdcp)-Eingang
94,500 XGA_120** 119,989 97,551 115,5 (Reduce Blanking) 1152 x 864 1152 x 864_75 67,5 1024 x 576@60 Hz BenQ Notebook Timing 60,00 35,820 46,996 1024 x 600@65 Hz BenQ Notebook Timing 64,995 41,467 51,419 1280 x 720 1280 x 720_60*... -
Seite 67: Unterstütztes Timing Für Component-Yp
1920 x 1080_60 1920 x 1080@60 Hz 67,5 148,5 (Reduce Blanking) 1920 x 1200_60 1920 x 1200@60 Hz 59,95 74,038 (Reduce Blanking) *Unterstütztes Timing für 3D-Signal in den Frame Sequential, Oben-Unten und Side By Side Formaten. **Unterstütztes Timing für 3D-Signal im Frame Sequential Format. ***Unterstütztes Timing für 3D-Signal in den Oben-Unten und Side By Side Formaten. -
Seite 68: Unterstütztes Timing Für Video- Und S-Video-Eingänge
Unterstütztes Timing für Video- und S-Video-Eingänge Horizontale Vertikalfrequenz Color Subcarrier- Videomodus Frequenz (kHz) (Hz) Frequenz (MHz) NTSC* 15,73 3,58 15,63 4,43 SECAM 15,63 4,25 oder 4,41 PAL-M 15,73 3,58 PAL-N 15,63 3,58 PAL-60 15,73 4,43 NTSC4,43 15,73 4,43 *Unterstütztes Timing für 3D-Signal mit Frame Sequential Format. Technische Daten... -
Seite 69: Informationen Zu Garantie Und Copyright
Für die Geltendmachung von Garantieansprüchen ist der Nachweis des Kaufdatums erforderlich. Falls bei diesem Produkt während des Garantiezeitraums Fehler auftreten, besteht die einzige Verpflichtung von BenQ und Ihr ausschließliches Recht im Austausch der defekten Teile (einschließlich der Arbeitszeit). Wenn Sie Garantieleistungen in Anspruch nehmen möchten, informieren Sie umgehend den Fachhändler, bei dem Sie das...
