Müba Ultra Clean Eco 16 Montageanleitung Seite 30

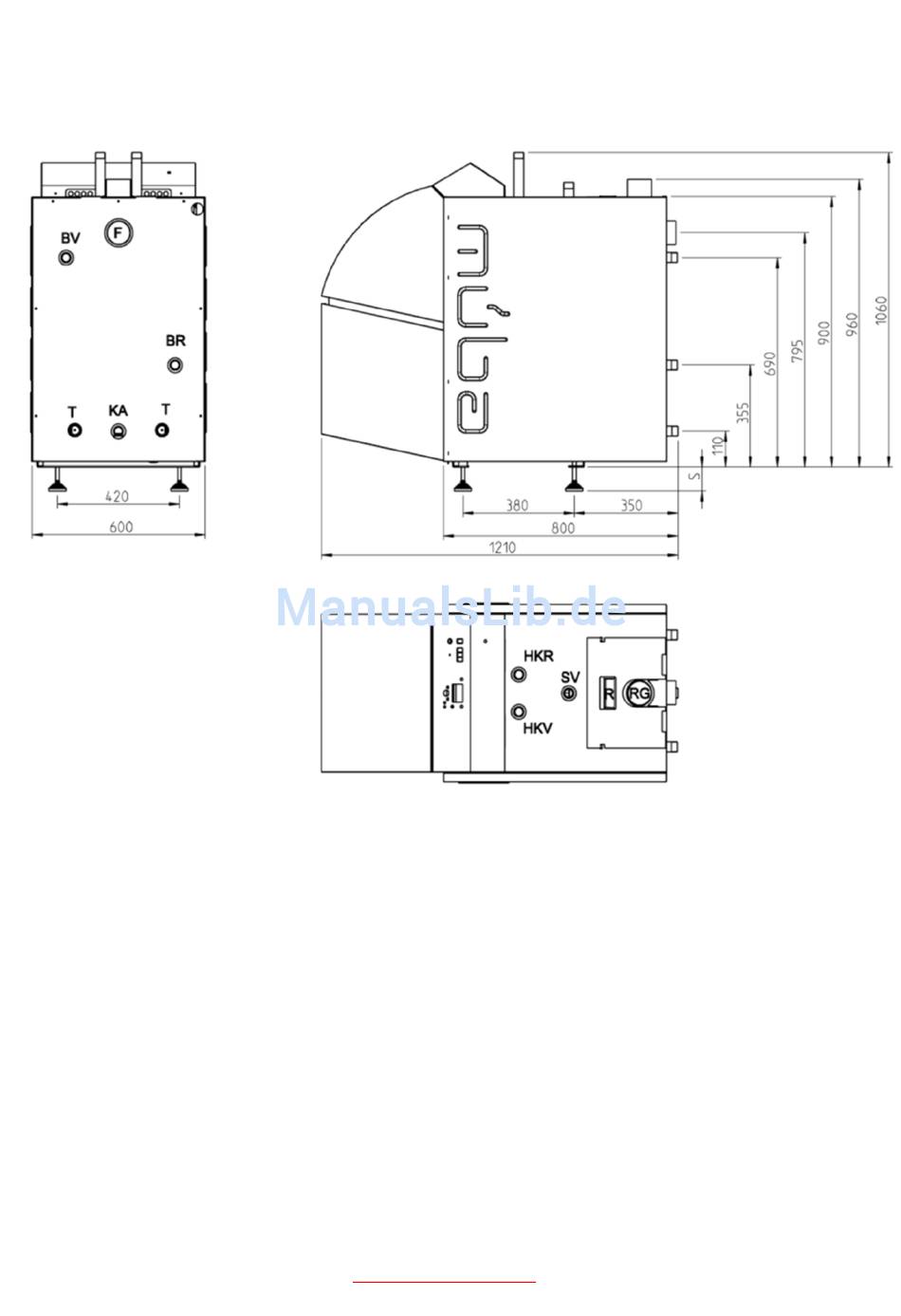

Ultra Clean Eco 28
HKV Heizkreisvorlauf AG
HKR Heizungsrücklauf AG
SV Sicherheitsvorlauf AG
R Reinigungsöffnung Rekuperator
RG Rauchgasstutzen DN
BV Boilervorlauf AG
BR Boilerrücklauf AG
E Kesselentleerung AG
F Frischluftstutzen DN
aussen
KA Kondensatablauf AG
T Muffen für Traghilfen
hinten und vorne
S Stellfüsse verstellbar
min. 45 bis max. 100 mm
Mit Siphon direkt am Kessel min. 65mm
Müba Energietechnik AG • Leimenstrasse 89 • CH 2575 Täuffelen • Tel. +41 (0)32 396 06 46 • Fax +41 ( 0)32 396 22 40
Stand Januar 2016
1" Der Kondensatablauf ist mit einem Siphon zu versehen.
Der Siphon muss demontierbar sein und eine Wirklänge
1"
1" von min. 100 mm aufweisen.
Das Kondensat ist in eine Abwasserleitung zu führen.
80 Optional kann eine Neutrobox montiert werden.
1"
1"
Die örtlichen Vorschriften sind zu beachten (Gewässerschutz).
1/2"
80Ø Oberhalb der Reinigungsöffnung des Rekuperatores ist
80 mm genügend Platz zu lassen für die Reinigung.
1"
Die Anschlüsse des Heizkessels an das Abgabesystem
1" und die Boilerladung müssen mit Rotgusselementen
versehen werden .
(galvanische Trennung zwischen Edelstahl und Eisenrohren).
MwSt-Nr CHE-109.893.718
www.mueba-energietechnik.ch
Seite 30
