Standartregler Auf Müba Ultra Clean Eco - Müba Ultra Clean Eco 16 Montageanleitung

Müba Energietechnik AG • Leimenstrasse 89 • CH 2575 Täuffelen • Tel. +41 (0)32 396 06 46 • Fax +41 ( 0)32 396 22 40
Stand Januar 2016

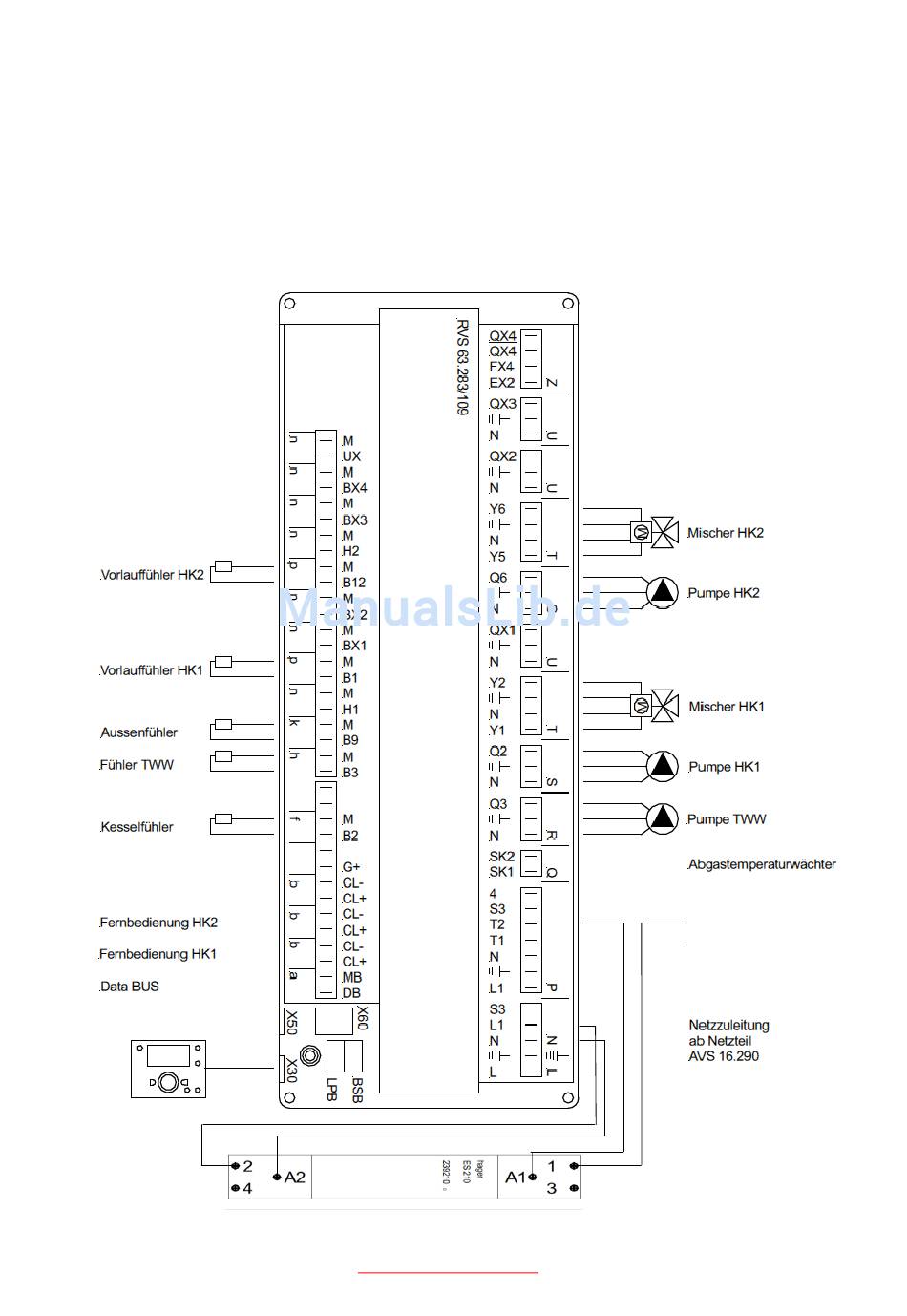

Anschlussbelegung Regler RVS 63.283/109
Heizkesselregler für
2 Gemischte HK / direkter HK / TWW / Brenner zweistufig /
3 frei Programmierbare Ein-/Ausgänge
Standartregler auf müba Ultra Clean Eco 63 / 95
MwSt-Nr CHE-109.893.718
www.mueba-energietechnik.ch
Brenner 2 Stufe
T8 = 2 Stufe 230V zum Brenner
T7 = 2 Stufe 230V zum Brenner
T6 = 2 Stufe 230V vom Brenner
B5 = Betriebsstundenzähler
B4 = Betriebsstundenzähler
S3 = Störung Brenner
* *
T2 = 1 Stufe 230V zum Brenner
T1 = 1 Stufe 230V vom Brenner
N = Neutralleiter
E = Schutzleiter
L1 = Spannungsversorgung 230V
zum Brenner
Nur müba Ultra Clean Eco 95
*
Seite 39
