14. Kesselschaltfeld

Das Kesselschaltfeld ist mit folgenden Bedienungselementen ausgerüstet:
- Hauptschalter
- Sicherungshalter
- Sicherheitsthermostat STB 110°C.
- Abgassicherheitsthermostat 85°C.
- Witterungsgeführter Regelung
- Prüftaste TÜV
-
Kesselstörlampe STB 110°C
17. Hinweise für die Inbetriebnahme des Ölbrenners
Müba 2000 Ultra Clean Eco 16 / 28 / 43 / 63 / 95 Kesselserie ;
Es ist zu beachten dass bei der Einregulierung des Brenners die Verbrennungs-
lufttemperatur beachtet wird.
Bei der Abgasmessung zur Ermittlung des Betriebspunktes ist bei der max.
Kesseltemperatur zu überprüfen, die Verbrennungslufttemperatur wird wärend der
Messung ansteigen.
Es ist also möglich bei max. Kesseltemperatur 95°C die Verbrennungsluft über
50°C ansteigen kann.
Achtung:
Die O / CO Werte müssen mit genügend Reserve eingestellt werden.
2 2
Sollte der Arbeitspunkt nicht ermittelt werden kann es sein das eine Schlechte
Verbrennung stattfindet und dazu führt das der Brennwertkessel sowie die Abgasanlage
stark Verschmutzt werden.
Eine nicht korrekte Einregulierung der Feuerung am Ölbrenner für zu Störungen!
18. Umbanden der Kesseltüre
Die Kesseltüre kann nach Anlagesituation wahlweise links oder rechts umgebandet werden.
Hierzu müssen nur Bolzen die an den zwei Schrauben fixiert sind demontiert werden und auf der
anderen Seite wieder montiert werden.

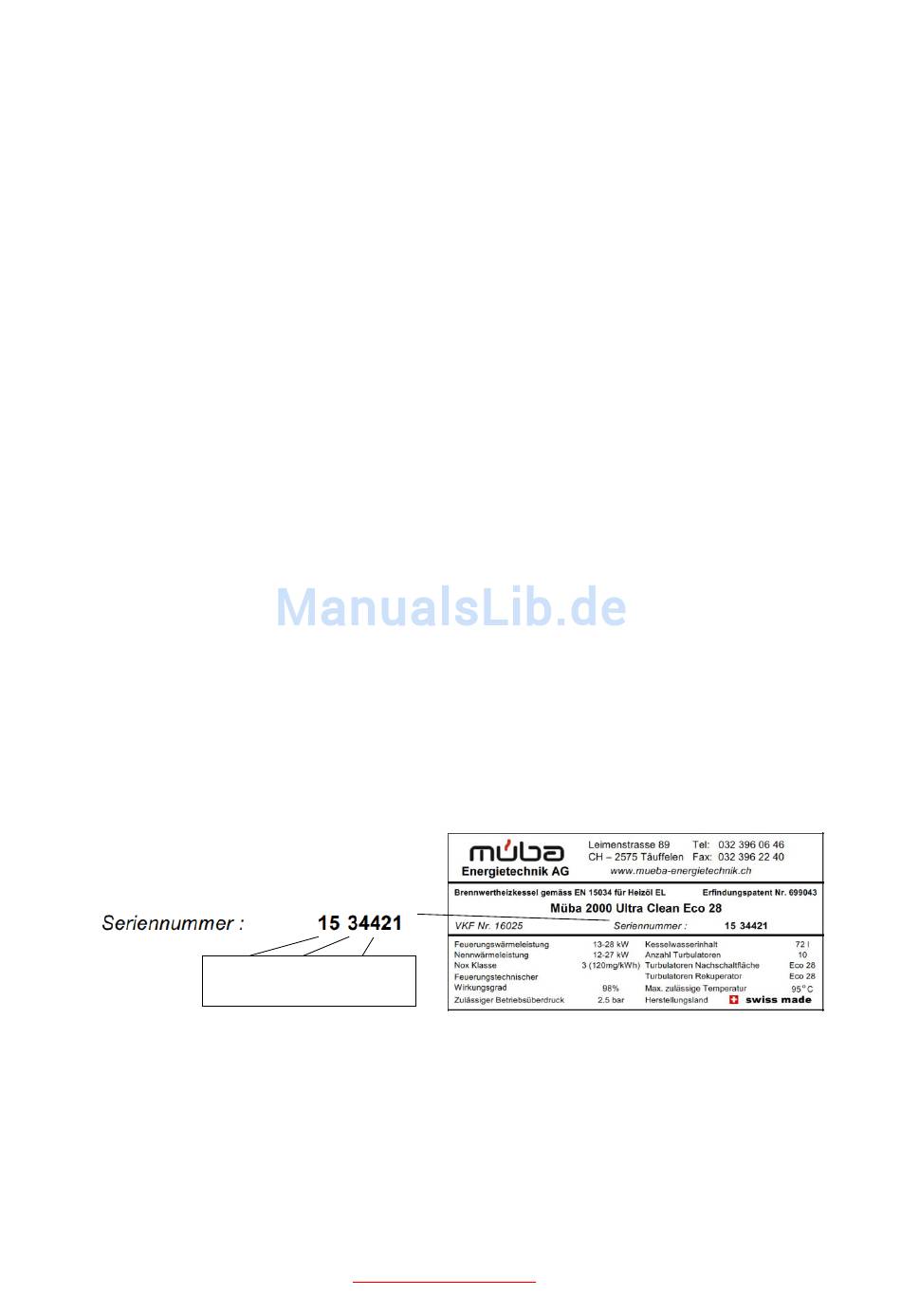

19. Typenschild
Das Typenschild muss jederzeit zugänglich sein. Das Typenschild identifiziert das Produkt und
nennt die folgenden Informationen:
- Kesseltyp
- Herstellungsdatum / Version / Seriennr..
- Technische angaben
Jahr
Das Typenschild ist auf der auf der Rückseite des Bedienpultes zu finden.
Müba Energietechnik AG • Leimenstrasse 89 • CH 2575 Täuffelen • Tel. +41 (0)32 396 06 46 • Fax +41 ( 0)32 396 22 40
Stand Januar 2016
15 3 4421
Typ Seriennr.
MwSt-Nr CHE-109.893.718
www.mueba-energietechnik.ch
Seite 26
