22 SCHORNSTEIN

Schornsteinanschluss

• Der Kaminofen erfüllt die Anforderungen für den Anschluss an
einen Schornstein, der für eine Rauchgastemperatur von 350°C
ausgelegt ist.
• Das Anschlussstück besitzt einen Außendurchmesser von 150 mm.
• Der Kaminofen benötigt einen Schornsteinzug von mindestens
-12 Pa. Der Zug richtet sich primär nach Länge und Querschnitt
des Schornsteins sowie nach dessen Druckdichtheit. Die minimal
empfohlene Schornsteinlänge beträgt 3,5 m. Der geeignete
Querschnittsbereich liegt bei 150-200 cm² (140-160 mm
Durchmesser).

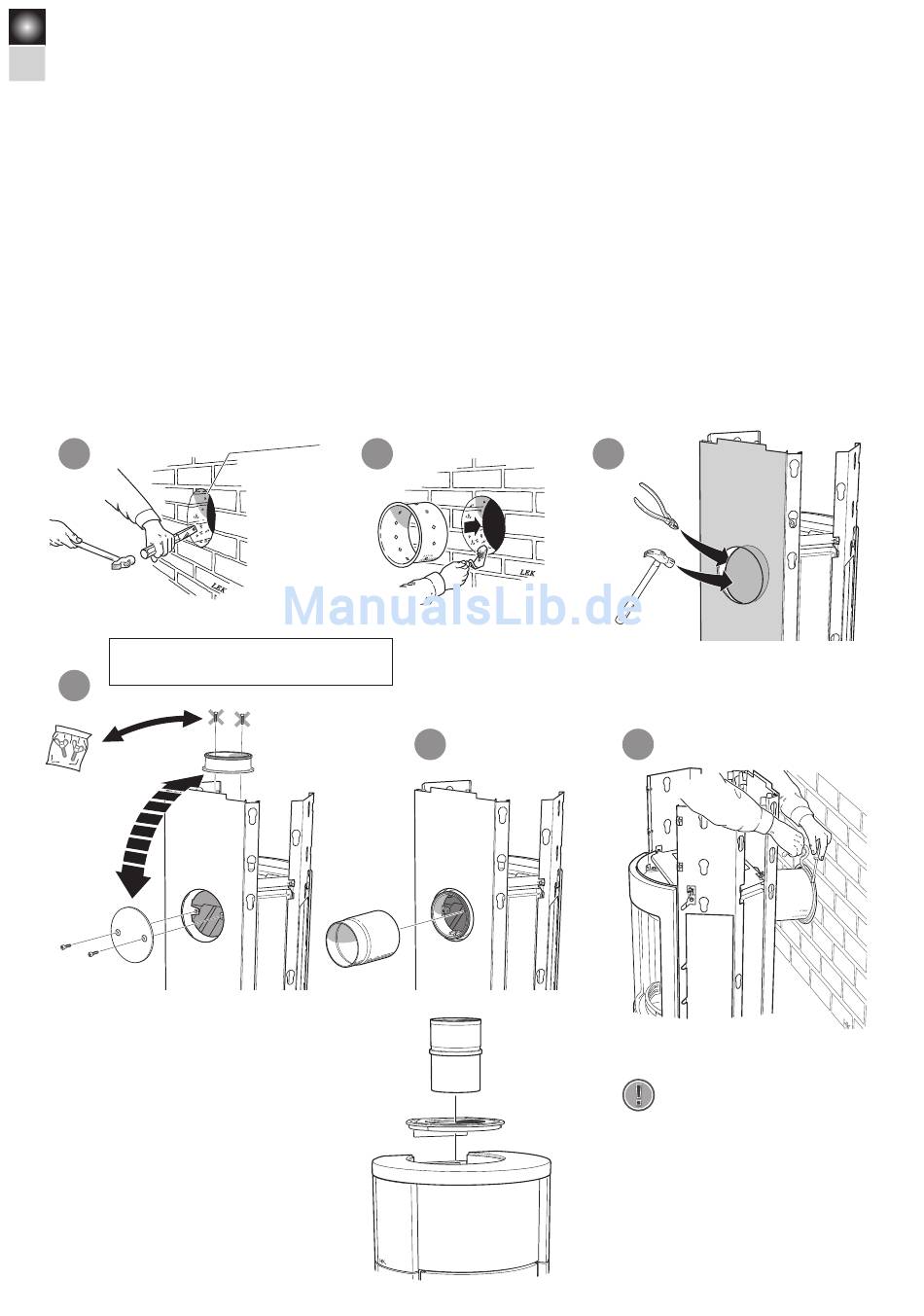

Rückseitiger Anschluss an einen gemauerten Schornstein
Ø
c a 1 8 0 m m
1
Dem Beutel mit dieser Installationsanleitung
liegen zwei Flügelschrauben für die Abdeckung bei.
4
Oberseitiger Anschluss an den
Schornstein
Das Warmluftgitter muss montiert sein, bevor ein
Schornsteinanschluss an der Oberseite erfolgt.
Ø
c a 1 8 0 m m
2
• Ein Rauchkanal mit starken Biegungen und horizontalem Verlauf
verringert den Schornsteinzug. Die maximale horizontale
Rauchkanallänge beträgt 1 m, wenn die vertikale Rauchkanallänge
bei mindestens 5 m liegt.
• Der Rauchkanal muss über seine gesamte Länge gereinigt werden
können. Die Reinigungsöffnungen müssen leicht erreichbar sein.
• Kontrollieren Sie genauestens, ob der Schornstein dicht ist. An
Reinigungsöffnungen und Rohranschlüssen dürfen keine Luftlecks
vorkommen.
5
3
6
Achten Sie darauf, dass die
!
Dichtung des Anschlussstücks
nicht verrutscht, wenn
das Anschlussrohr auf das
Anschlussstück gesetzt wird.
Ist eine weitere Dichtung
erforderlich, kann Kesselkitt
verwendet werden.
